Система питания

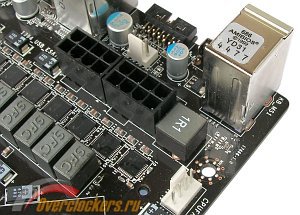

MSI Big Bang XPower может быть подключена к блоку питания через четыре разъёма: один стандартный ATX 24-pin, два EPS-12V 8-pin для питания процессора и один PCI-E 6-pin для усиления питания видеокарт через слоты PCI-E. Если у вашего блока питания нет второго разъёма 8-pin, а разъёмов 6-pin хватает только для видеокарт, материнская плата сможет работать и без них. Но если они есть – лучше их подключить.

У многих современных блоков питания линия +12 В поделена на несколько (3…6) отдельных линий, ограниченных на уровне 20 А…40 А. Есть модели БП с одной мощной линией +12 В (например, Corsair CMPSU-1200AXEU, CoolerMaster RS-C00-80GAD3, SilverStone OP1000 Olympia, PC Power & Cooling Turbo-Cool 1KW-SR) или модели, где разделение виртуальное, то есть без раздельных защит по току. И если предел по той линии БП, к которой подключен кабель с разъёмом EPS-12V 8-pin, окажется ниже, чем потребляемый процессором ток – БП просто отключится. Конечно, в номинальном режиме работы процессора этого не произойдет. А при разгоне Core i7-980X с напряжением на 50% и частотой на 100% выше номинальных значений вероятность срабатывания OCP по +12 В будет высокой.

Таким образом, подключение к материнской плате второго разъёма EPS-12V 8-pin может позволить подвести к процессору вдвое больше линий +12 В, тем самым вдвое увеличив допустимый ток, потребляемый процессором.

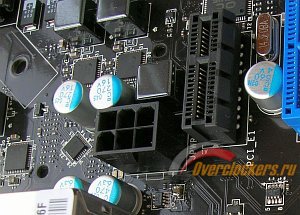

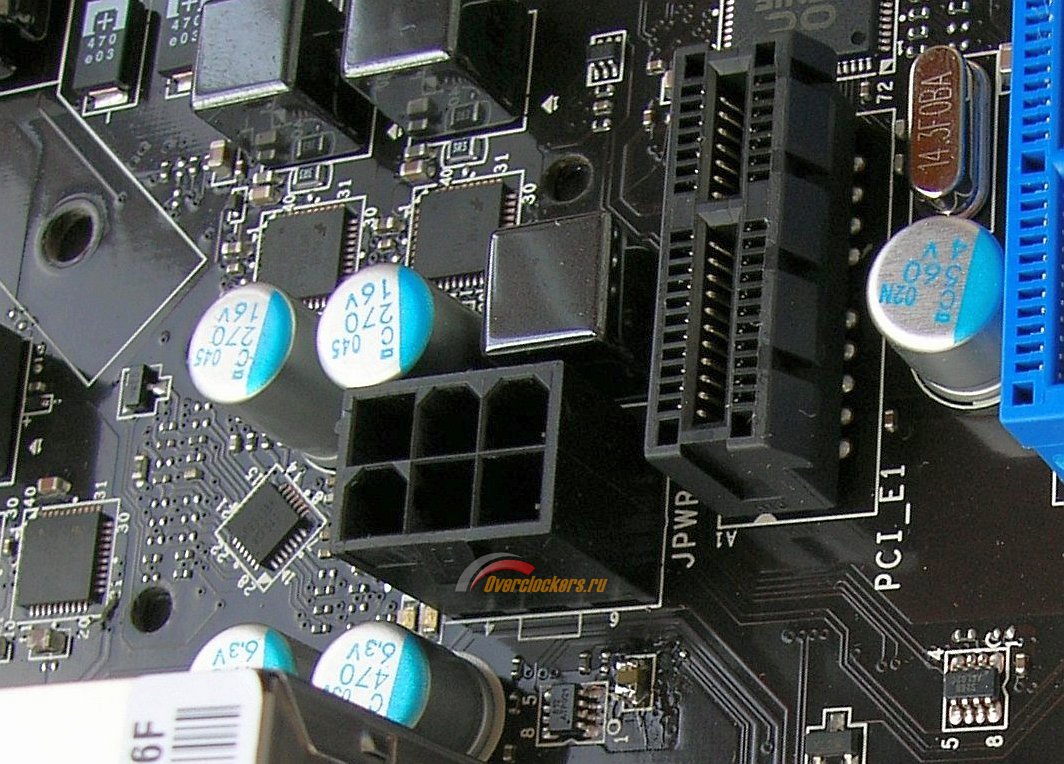

Похожая ситуация и с разъёмом PCI-E 6-pin. Несмотря на то, что мощные видеокарты уже давно обзавелись по одному-двум разъемам питания (у Asus ARES их даже три), какую-то часть тока они все равно продолжают потреблять через PCI-E слоты на материнской плате. Чем больше видеокарт в системе, тем больше нагрузка на дорожки, идущие от слотов PCI-E к разъёму ATX 24-pin. При недостаточной толщине эти дорожки могут выгореть, если, конечно, раньше не сработает защита в БП на линии, к которой подключен разъём ATX 24-pin. Подключение дополнительного разъема PCI-E 6-pin позволяет снизить нагрузку с ATX 24-pin и добавить к питанию видеокарт еще одну линию +12 В от БП.

Все это актуально больше для экстремального разгона, но если у вас достаточно мощное "железо", может оказаться полезным и с жидкостным охлаждением.

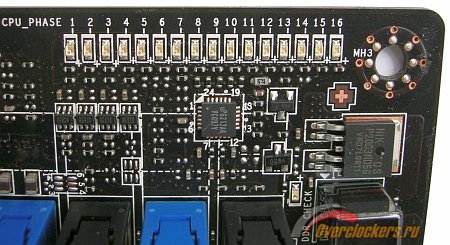

MSI Big Bang XPower поддерживает технологию Active Phase Switching (APS) для динамического управления фазами питания процессора, памяти и чипсета. Текущее количество активных фаз отображается при помощи светодиодов:

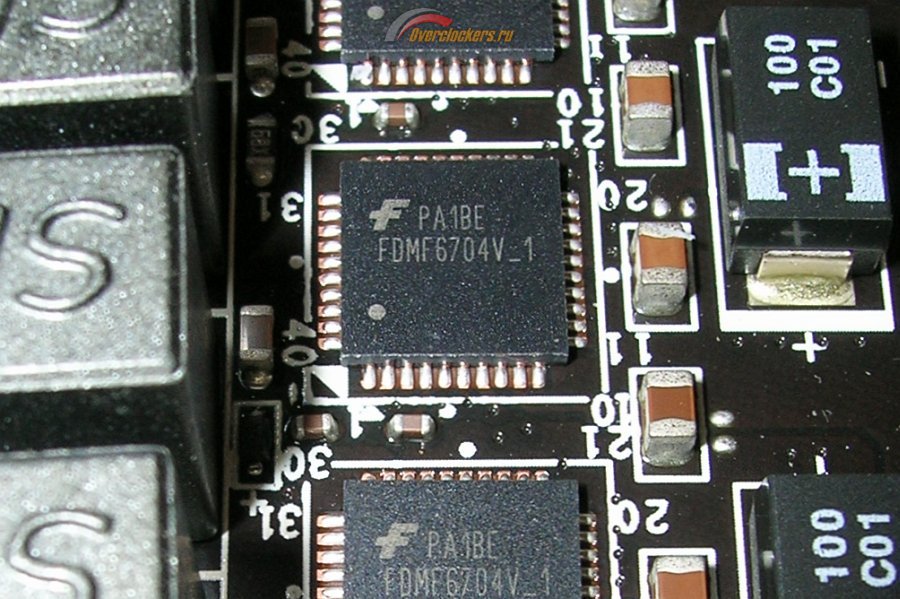

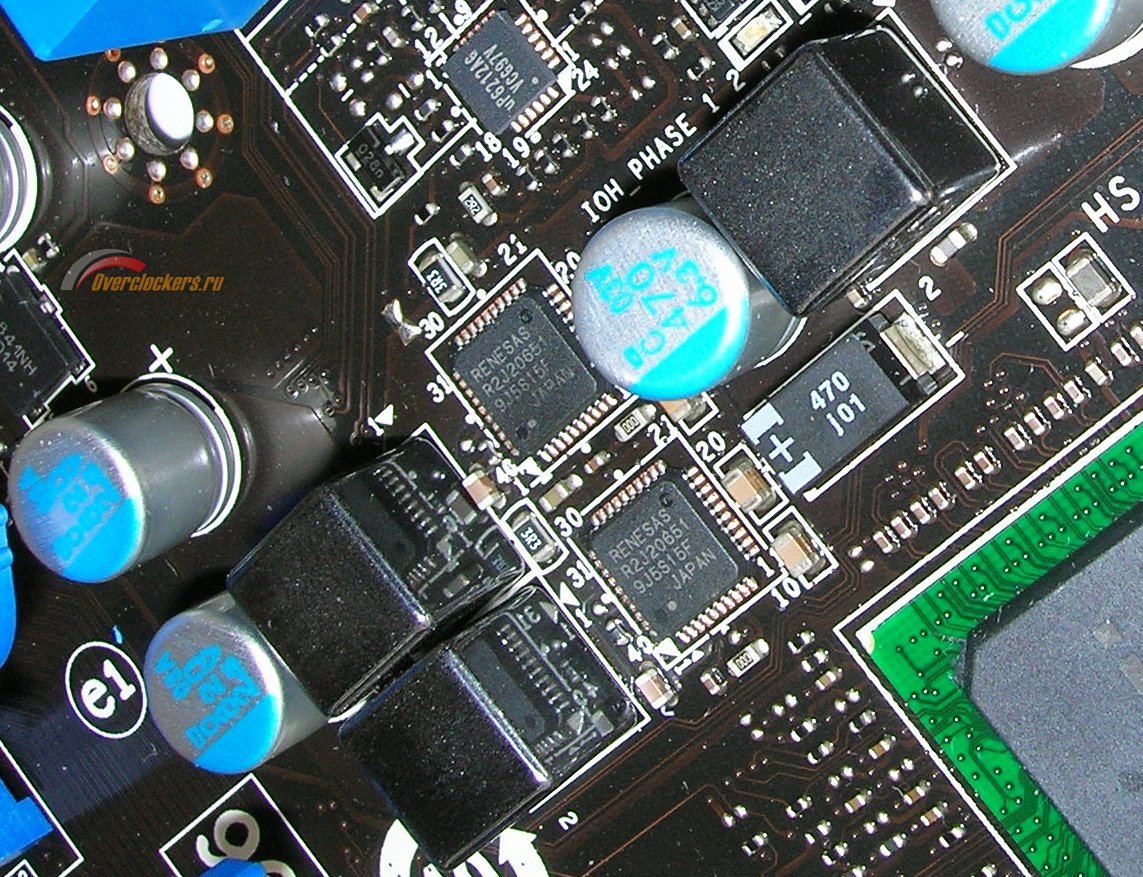

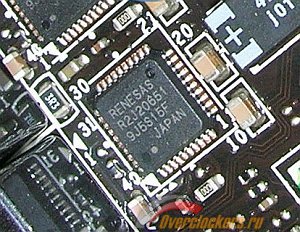

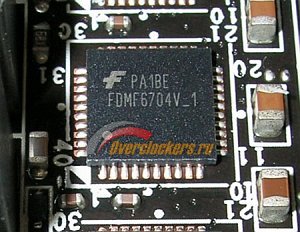

Вместо традиционных связок из мосфетов и драйверов используется технология DrMOS. В системе питания процессора (Vcore и CPU_VTT) установлены микросхемы Fairchild FDMF6704V, а в системе питания памяти и северного моста – Renesas R2J20651NP:

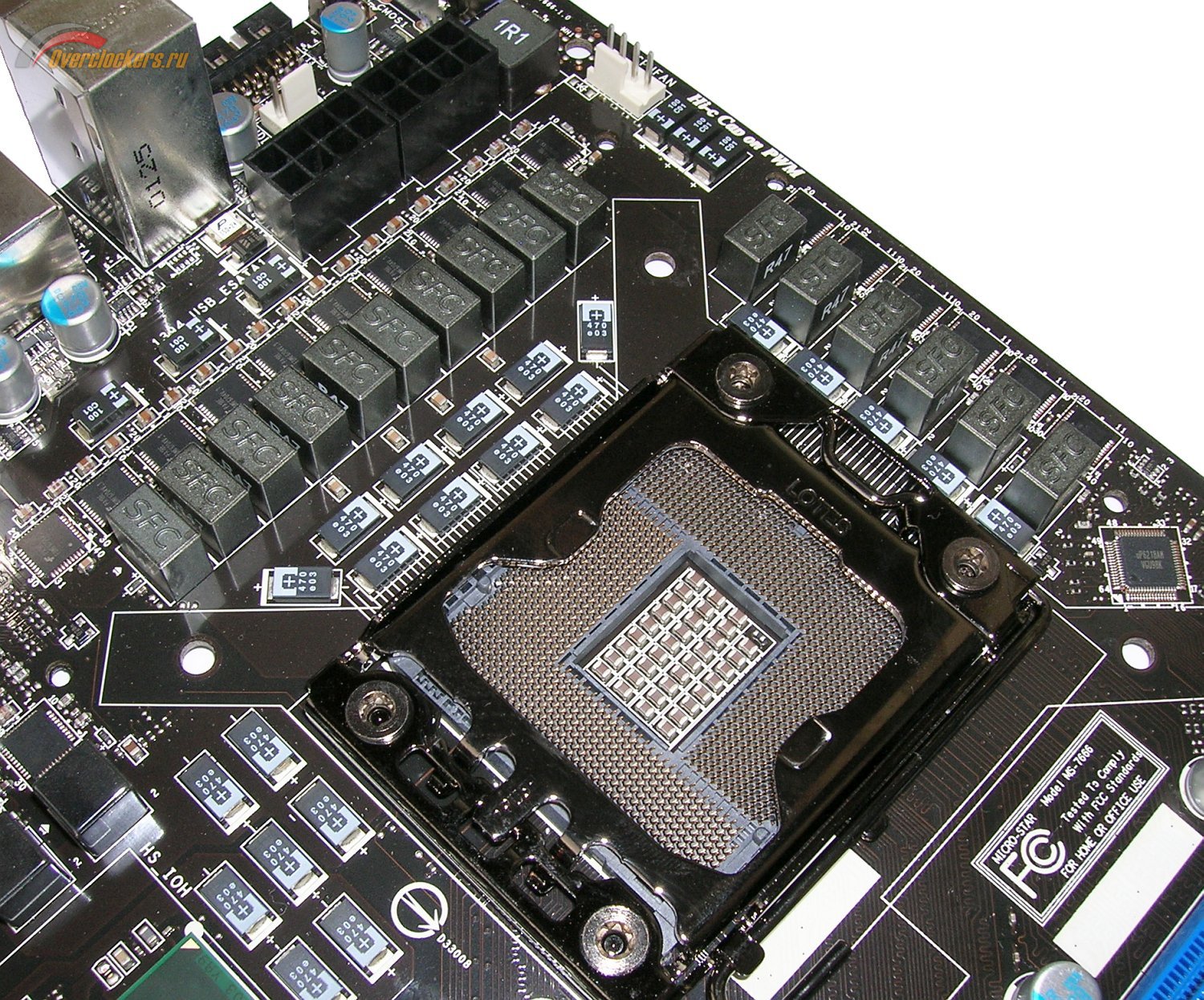

Кроме микросхем DrMOS в системе питания процессора также используются танталовые полимерные конденсаторы Hi-c Cap (Highly-conductive polymerized Capacitor) и дроссели с ферритовым сердечником SFC (Super Ferrite Choke):

В системе питания процессора 8 реальных фаз и 16 виртуальных, то есть на каждую из восьми фаз контроллера напряжения Vcore uPI uP6218 приходится по два дросселя SFC и по две микросхемы DrMOS. Микросхем для удвоения фаз замечено не было. Почему же тогда индикаторов активных фаз Vcore сделано 16 и они все используются? Оказалось, что при подключении только одного разъёма питания процессора EPS-12V 8-pin, индикаторы показывают реальное количество фаз (2/4/6/8, в зависимости от режима работы контроллера uPI uP6218), а при подключении обеих разъёмов EPS-12V 8-pin – виртуальное (4/8/12/16). Два разъёма для подачи внешнего питания это конечно хорошо, но это никак не может удвоить количество реальных фаз по напряжению Vcore.

Все же не следует забывать, что гонка за большим количеством фаз (16, 24, 32 и т.д.), по большей части один из маркетинговых трюков, не несущий большой практической ценности. Для сравнения, абсолютное большинство материнских плат для AMD Phenom II, даже самых дорогих, до сих пор используют лишь 4 фазы для напряжения Vcore, но это никак не мешает им разгонять процессоры до 7 ГГц. Гораздо важнее качество используемых элементов, а с этим у MSI Big Bang XPower все в порядке.

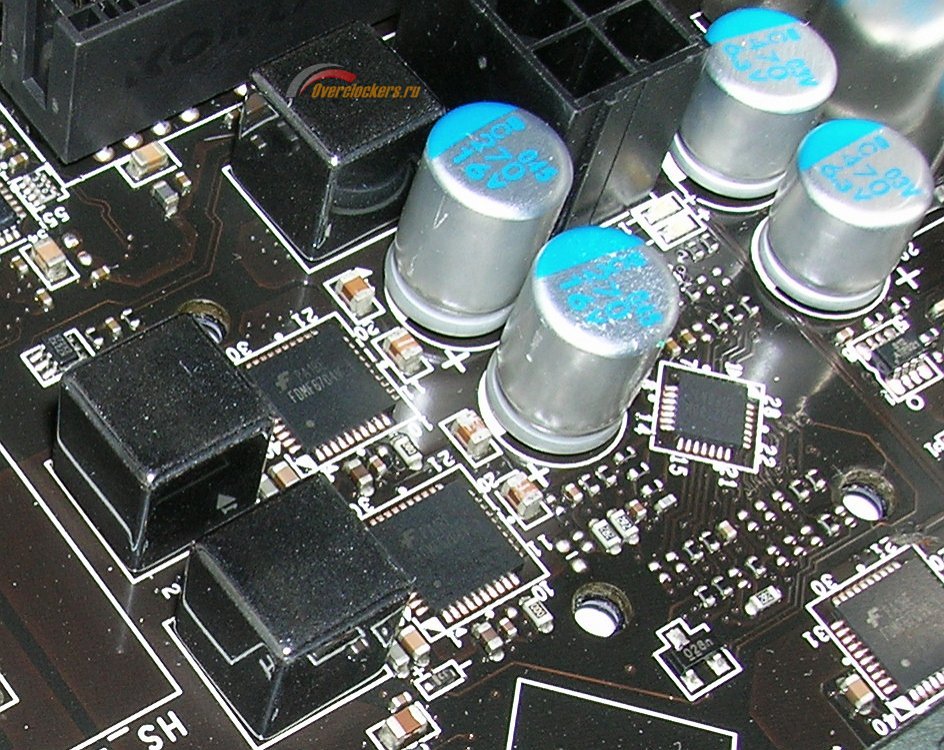

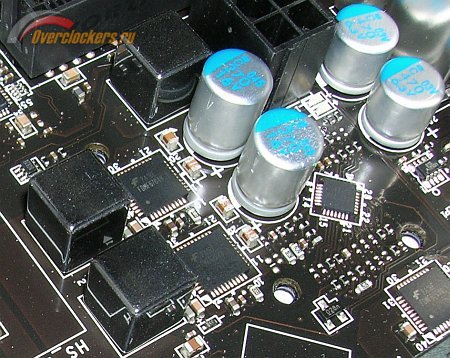

Система питания встроенного в процессор контроллера памяти двухфазная. Контроллер напряжения CPU_VTT – uPI uP6212:

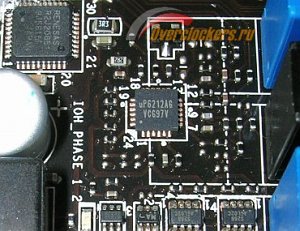

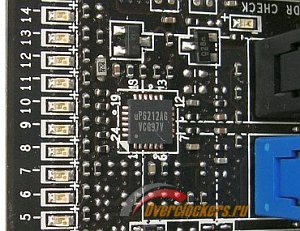

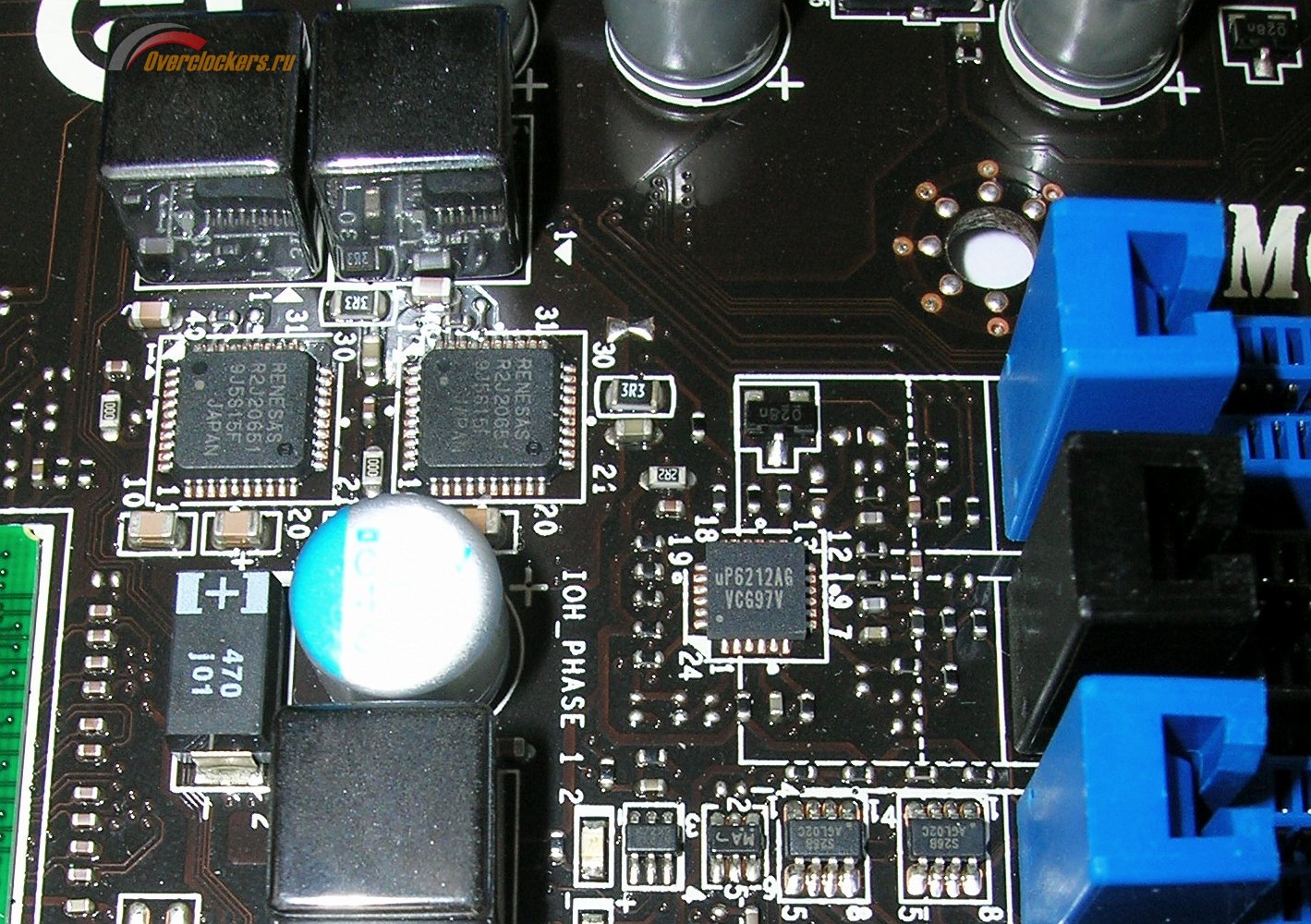

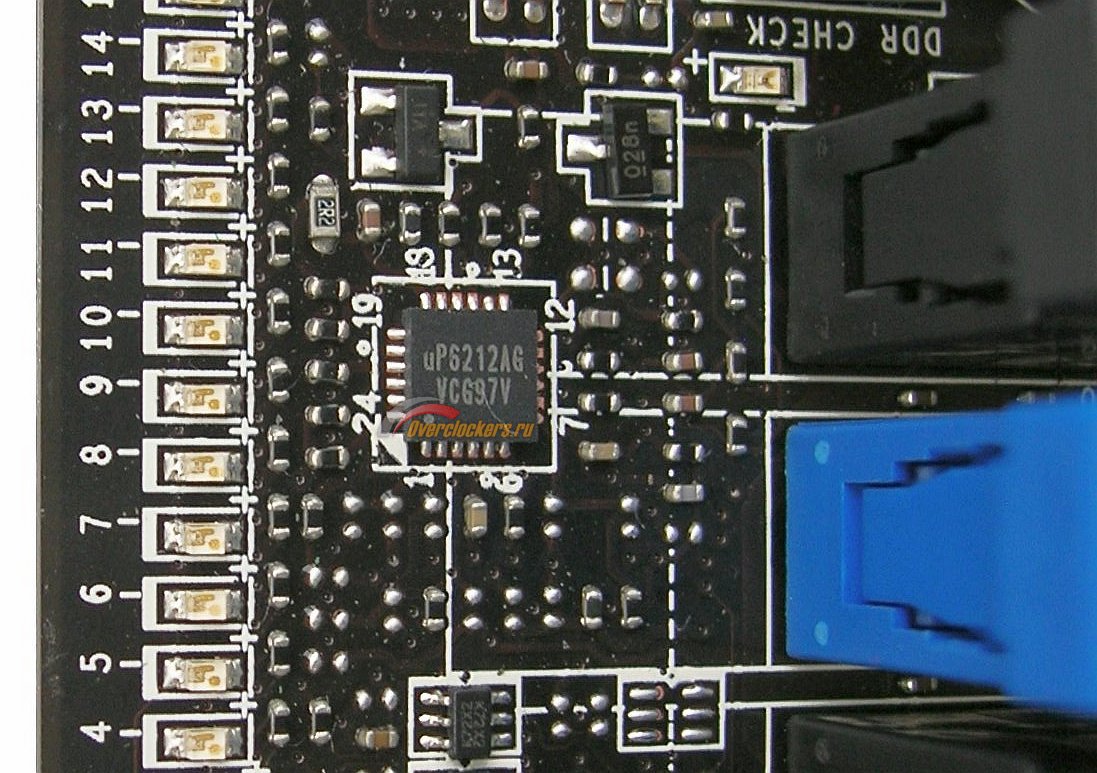

Системы питания памяти (Vddr) и северного моста (IOH voltage) также двухфазные и на основе uPI uP6212:

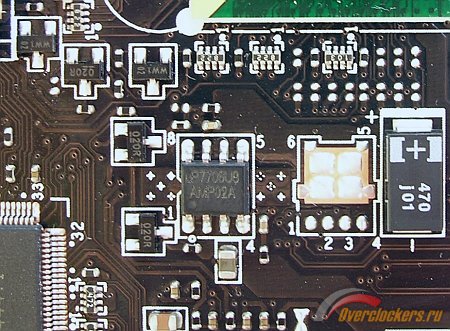

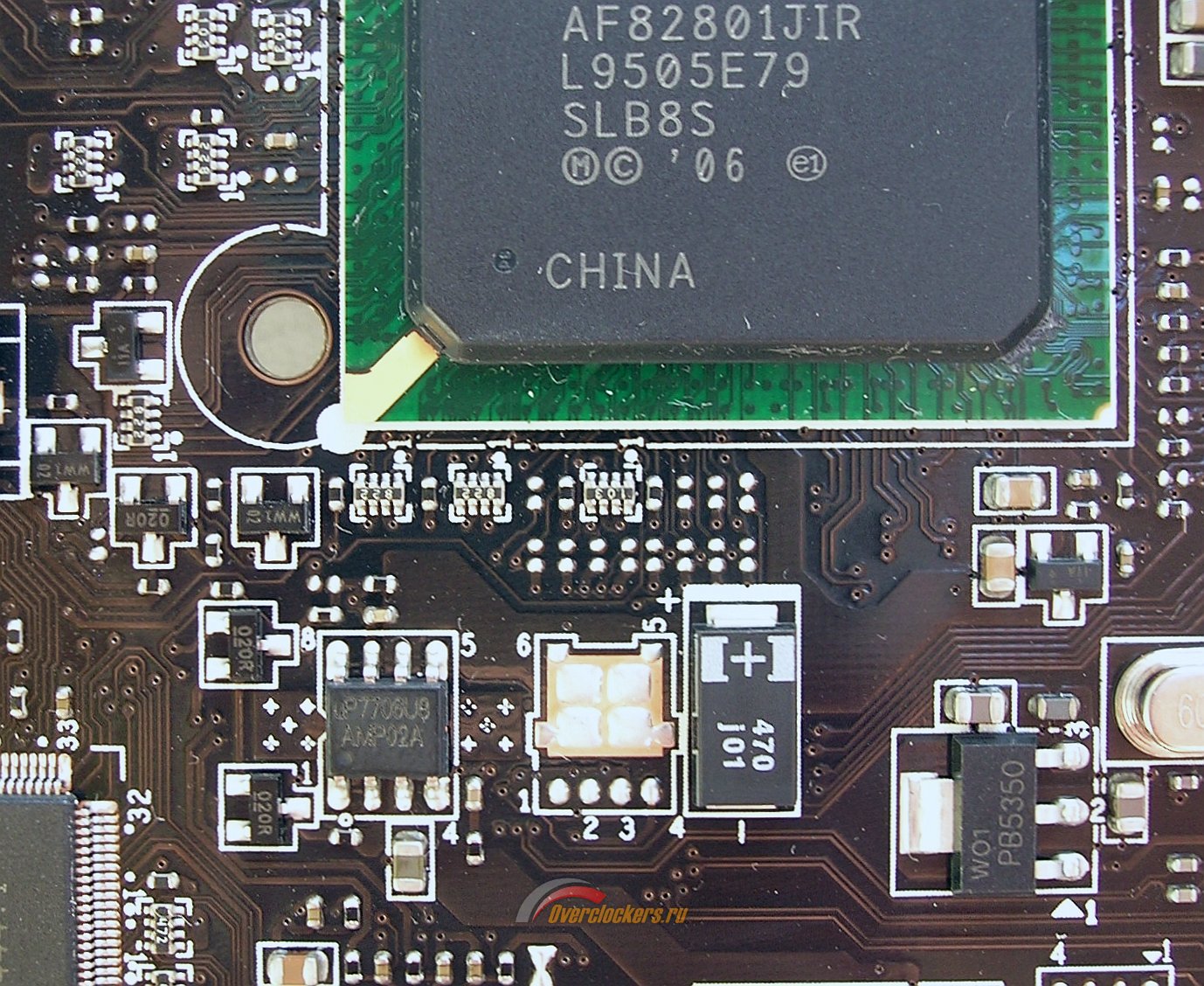

Южный мост (ICH voltage) питается от простого линейного преобразователя uPI uP7706:

Система охлаждения

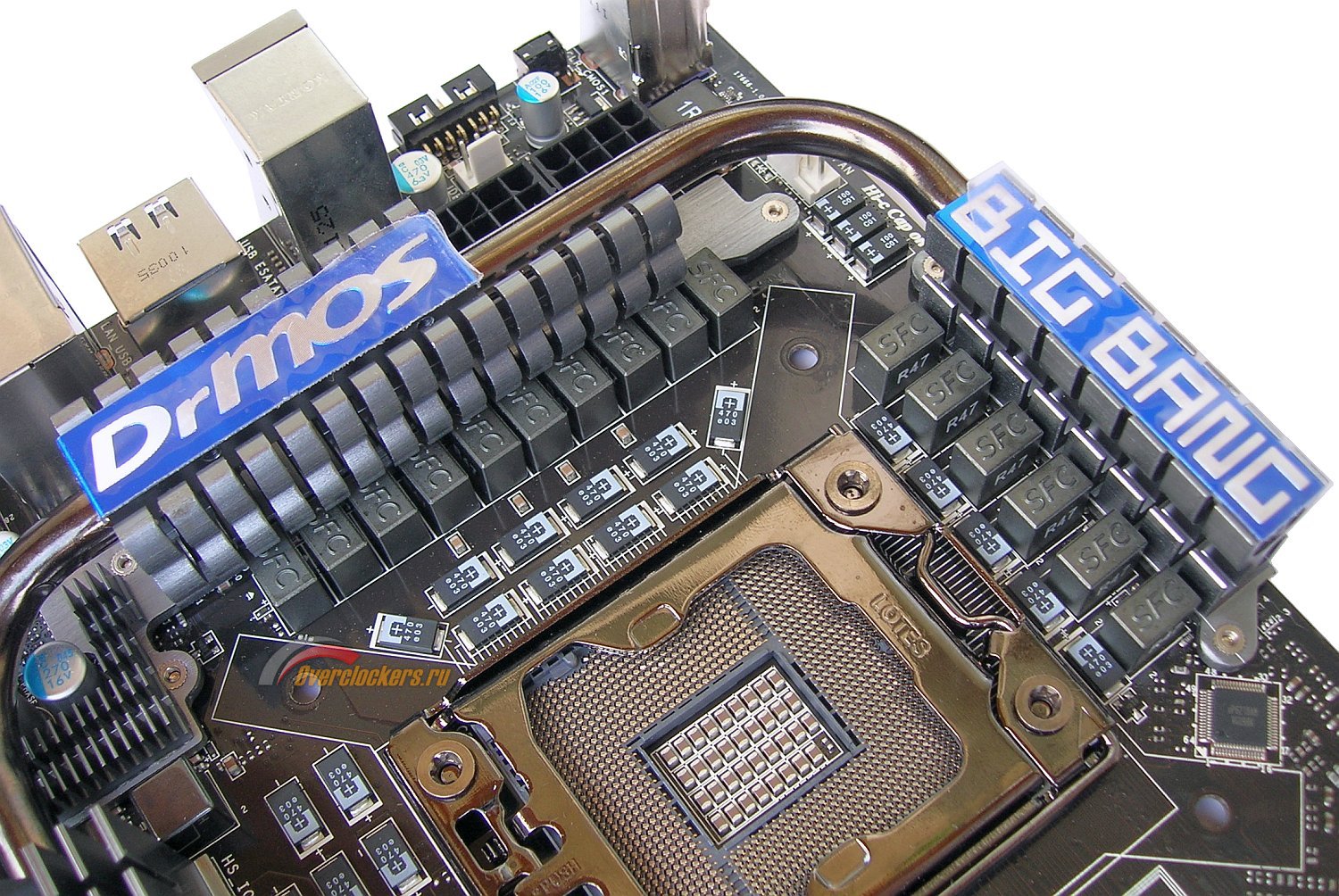

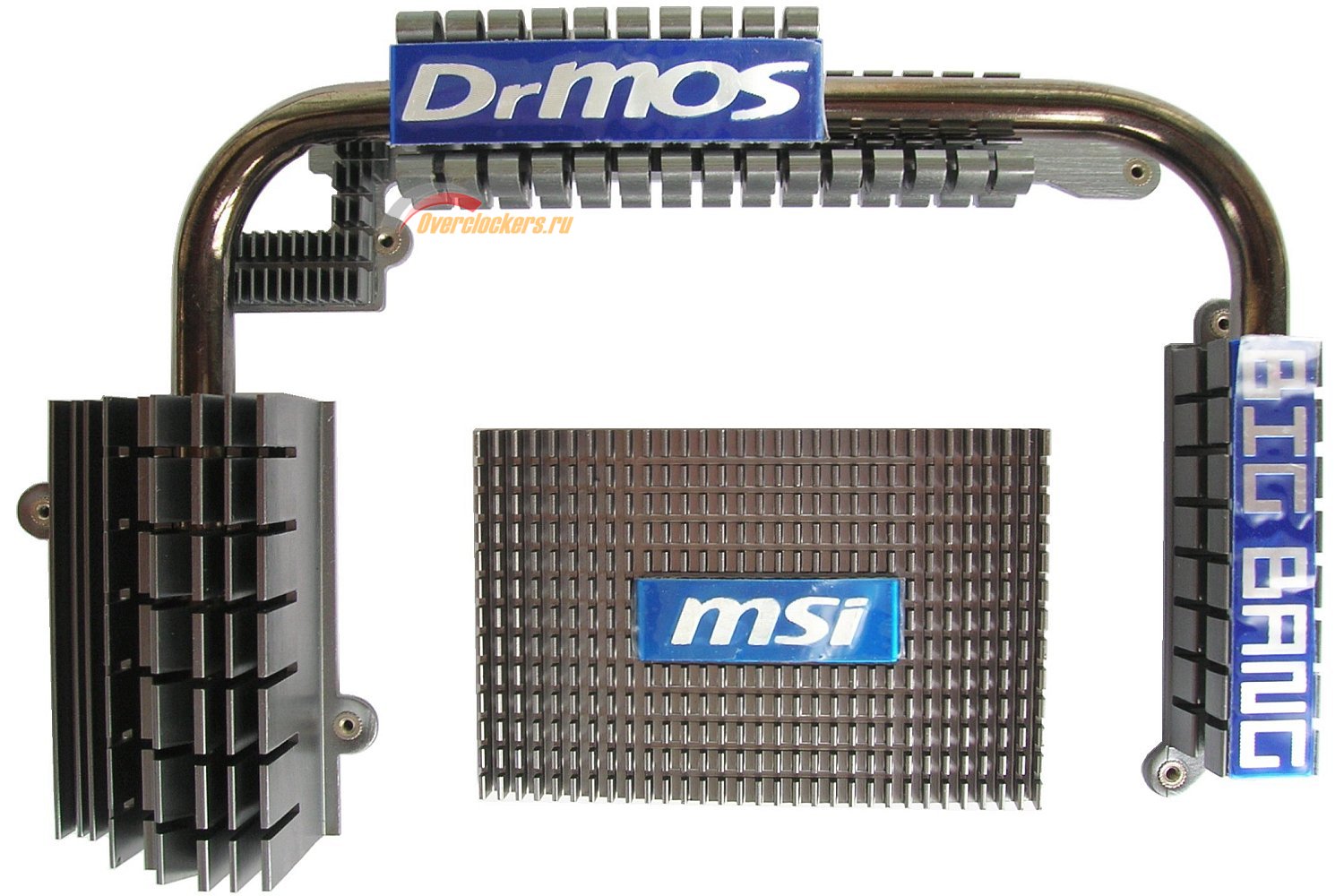

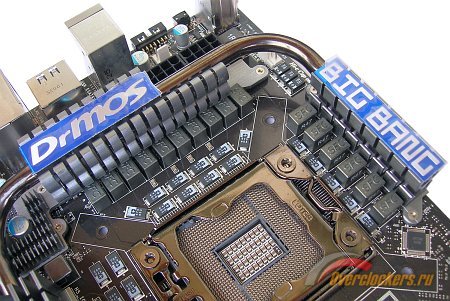

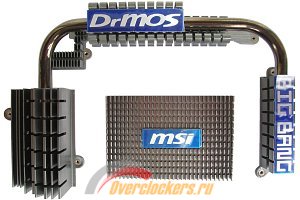

Система охлаждения MSI Big Bang XPower состоит из четырёх алюминиевых радиаторов: два для охлаждения системы питания процессора (микросхем DrMOS) и еще два для мостов чипсета. Все радиаторы, за исключением установленного на южном мосту, соединены медной тепловой трубкой SuperPipe толщиной 8 мм.

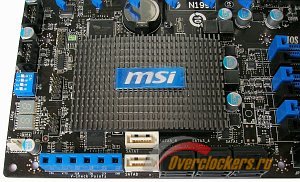

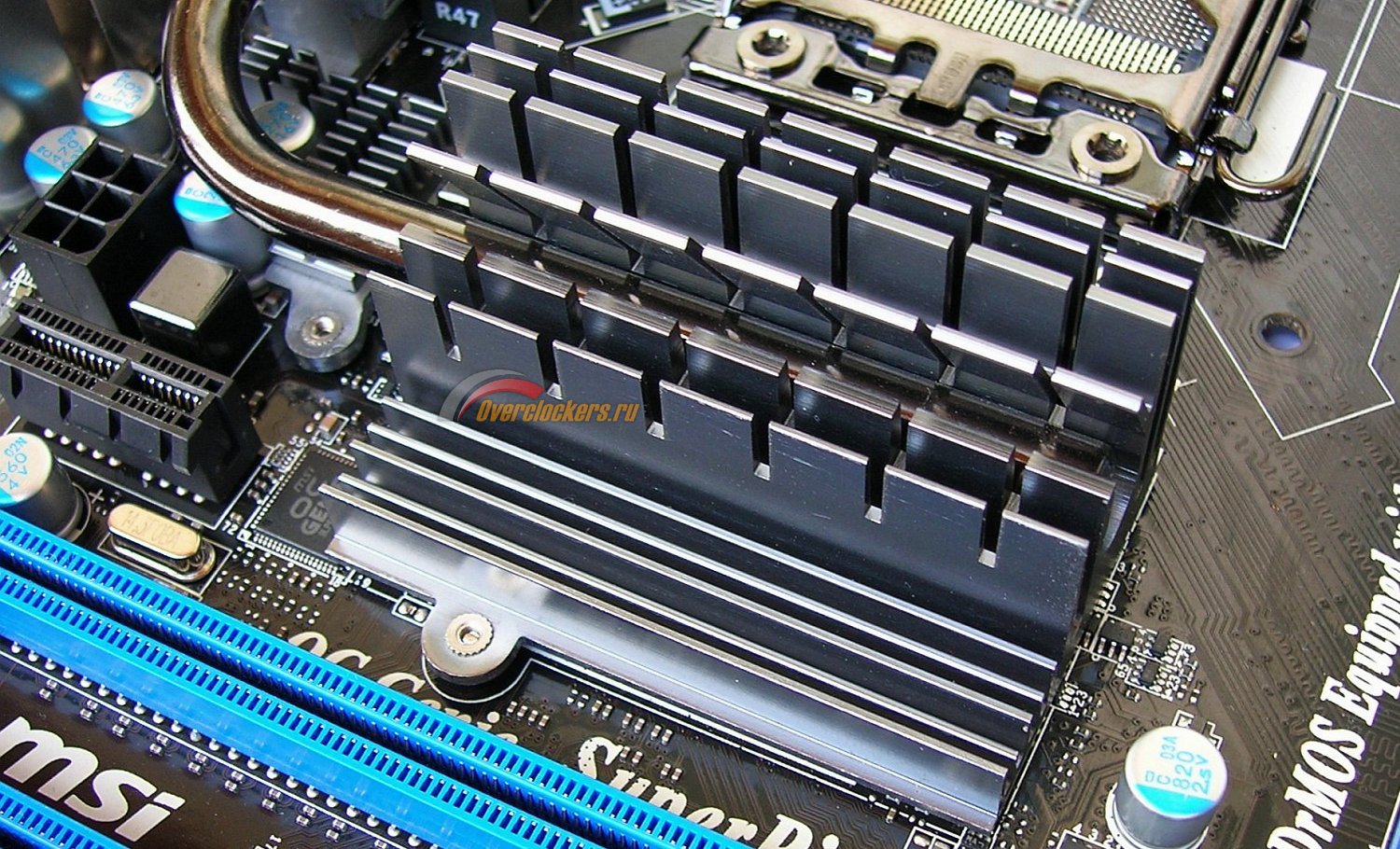

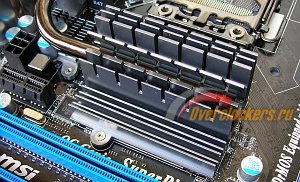

Радиатор на северном мосту не мешает установке крупногабаритных процессорных кулеров, а радиатор на южном – длинным видеокартам:

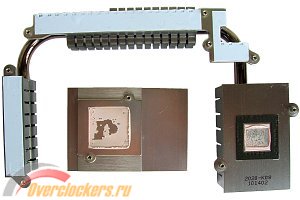

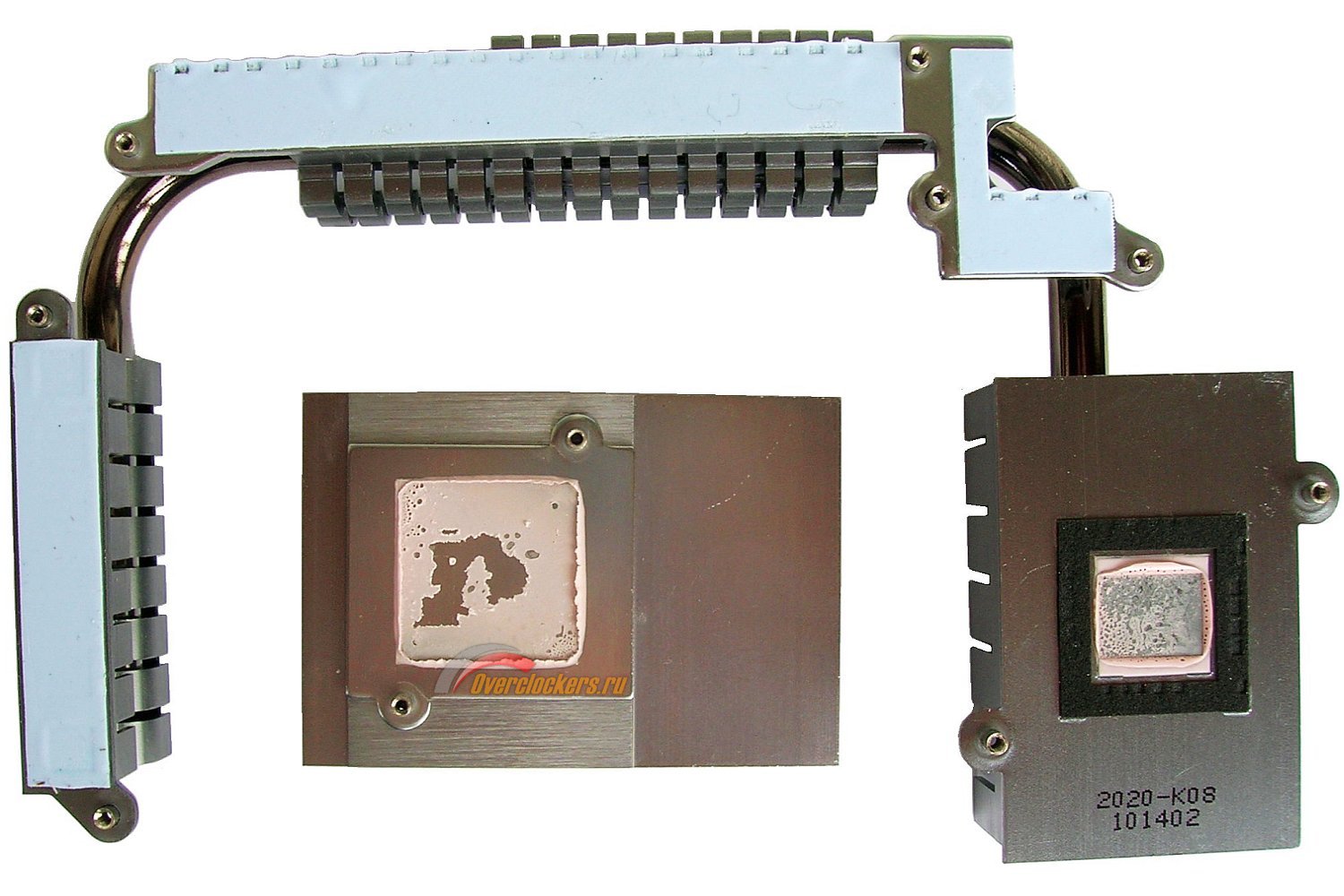

В качестве термоинтерфейса на мостах чипсета используется розовая "терможвачка", а под радиаторами обычные термопрокладки:

На материнскую плату система охлаждения надежно крепится при помощи десятка подпружиненных винтов. Никаких пластиковых защелок нет. Вентиляторов и водоблоков тоже не предусмотрено, система охлаждения полностью пассивная.

Возможности BIOS

MSI Big Bang XPower использует код AMI BIOS. Изначально в материнскую плату была прошита версия 1.0 beta W (1.0B32) от 7 мая 2010 года. Последними на момент тестирования были выпущены версии 1.2 final (доступна на официальном сайте) и 1.3 beta 7 (доступна на немецком форуме MSI). После проверки множества разных версий на совместимость с процессором Intel Xeon X5667 было решено остановиться на версии 1.0 beta Y (1.0B34) от 19 мая 2010 года. Вот результаты этой проверки:

• 1.0 beta W, 1.0 beta Y: система стартует при условии установки множителя памяти и Uncore в положение "Auto";
• 1.1 beta 1, 1.1 beta 2, 1.2 beta 1, 1.2 final: система стартует только после нажатия кнопки Clear CMOS и только один раз, после чего требуется повторный сброс настроек BIOS;
• 1.3 beta 7: то же что и с 1.0 beta, только ещё не стартует при любом BCLK отличном от 133 МГц.

После старта компьютера на экране появляется заставка c логотипом Big Bang:

Пока система проходит диагностику (POST), пользователю доступны несколько горячих клавиш:

• Tab – убрать заставку;
• Del – вход в BIOS;
• F11 – вызвать меню загрузки;
• F12 – загрузка по локальной сети.

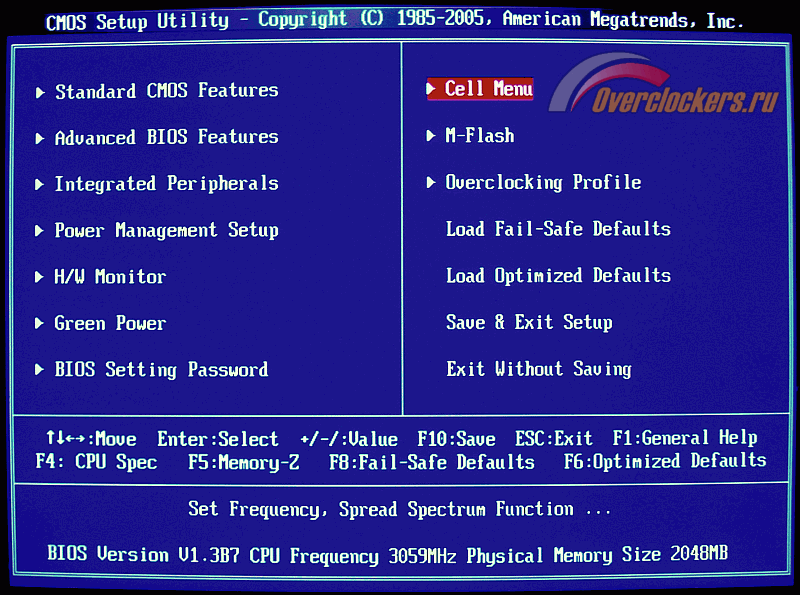

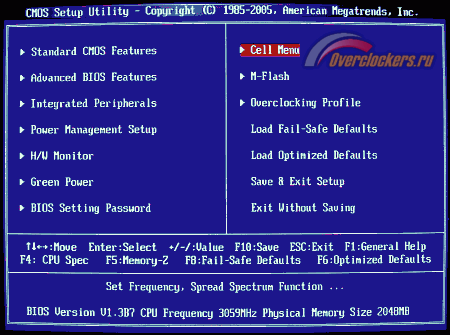

После входа попадаем в главное меню с разделами BIOS:

В главном меню также доступны несколько клавиш:

• F1 – экран помощи;
• F4 – информация об установленном процессоре;
• F5 – информация об установленных модулях памяти;
• F6 – загрузка оптимальных настроек по умолчанию;
• F8 – загрузка безопасных настроек по умолчанию;
• F10 – сохранение настроек и выход;
• ESC – выход без сохранения настроек.

Не буду приводить подробное описание всех разделов BIOS, большинство из которых хорошо знакомы по предыдущим материнским платам MSI. Для оверклокеров наиболее интересны Cell Menu, Overclocking Profile и H/W Monitor. Остальное будет представлено фотографиями.

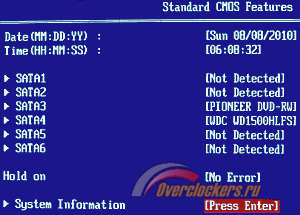

Standard CMOS Features – установка системной даты и времени.

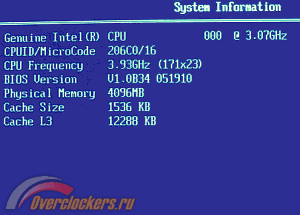

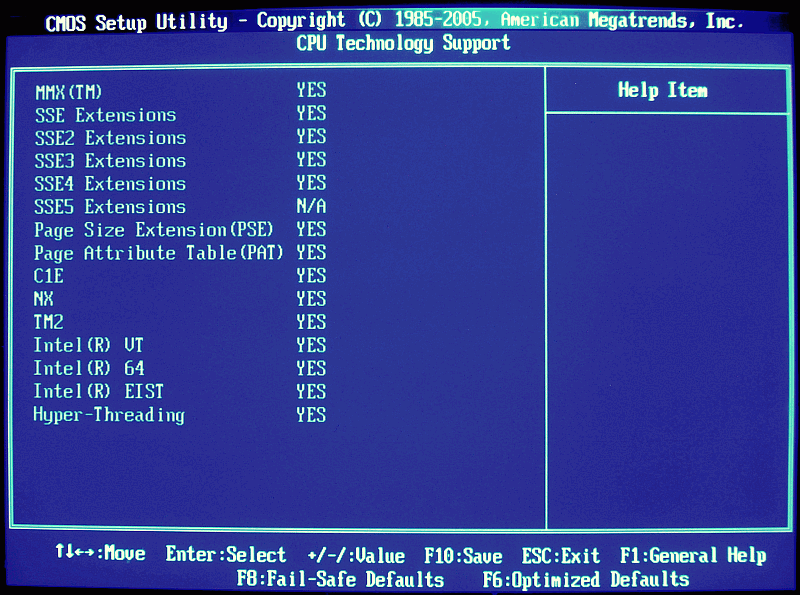

System Information – информация о системе.

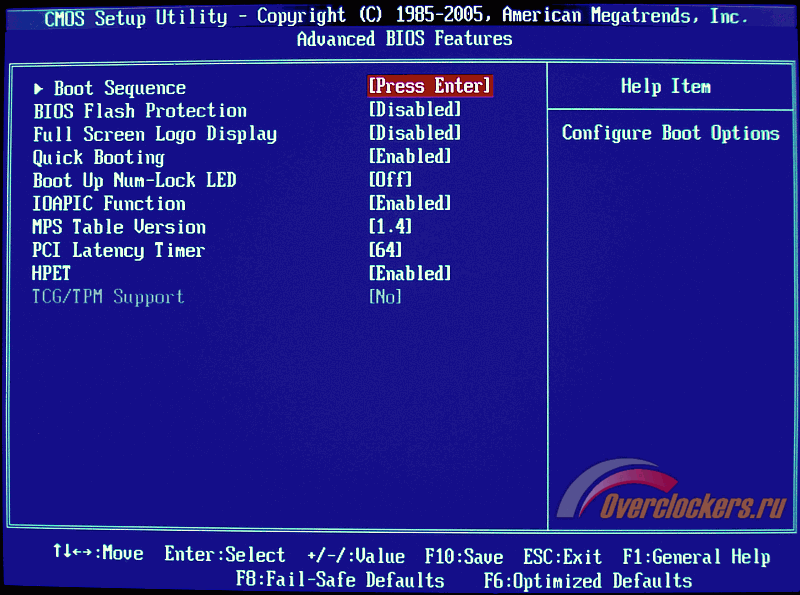

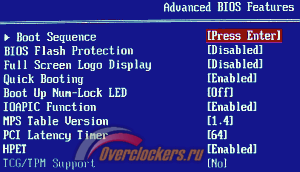

Advanced BIOS Features – установка защиты BIOS от перезаписи и отключение заставки.

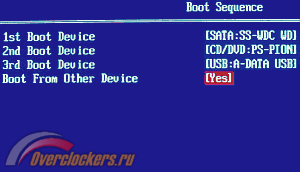

Boot Sequence – последовательность устройств для загрузки системы.

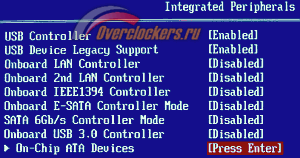

Integrated Peripherals – возможность отключить интегрированные контроллеры (SATA, USB, IEEE1394, LAN).

On-Chip ATA Devices – выбор режима работы накопителей (IDE, ACHI, RAID).

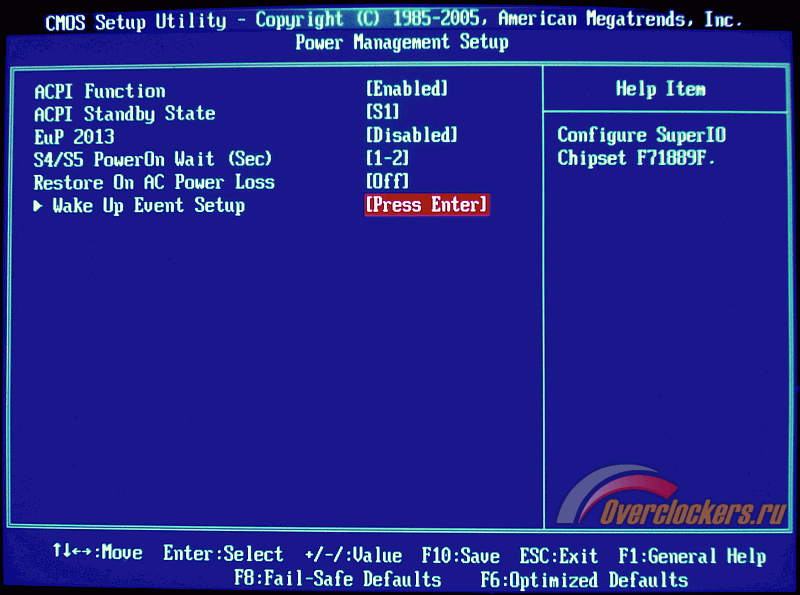

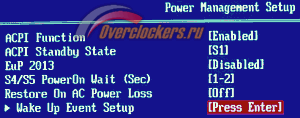

Power Management Setup – выбор режима ACPI.

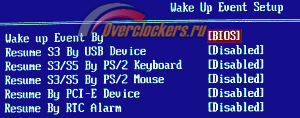

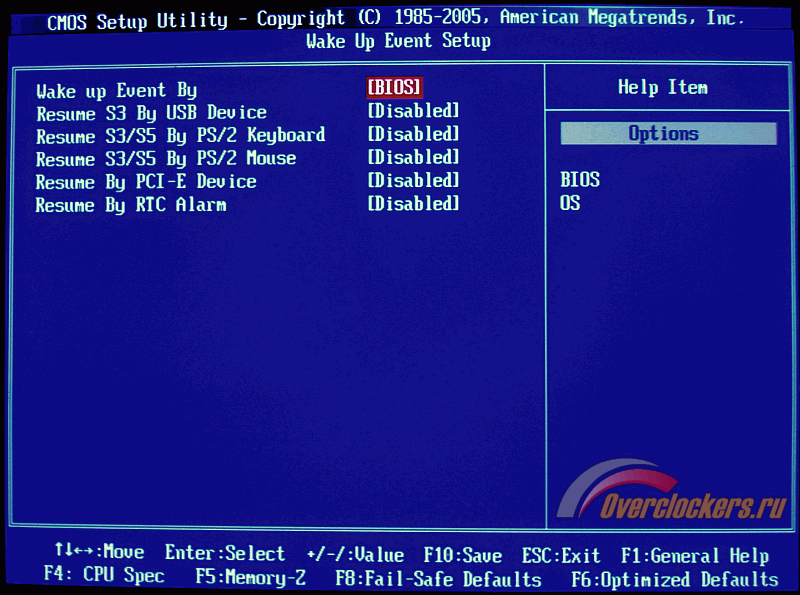

Wake Up Event Setup – выбор событий для вывода системы из "спящего" режима.

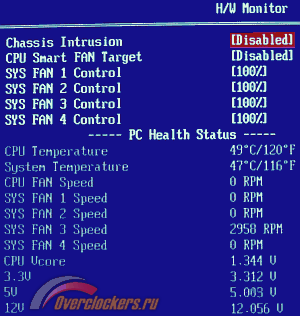

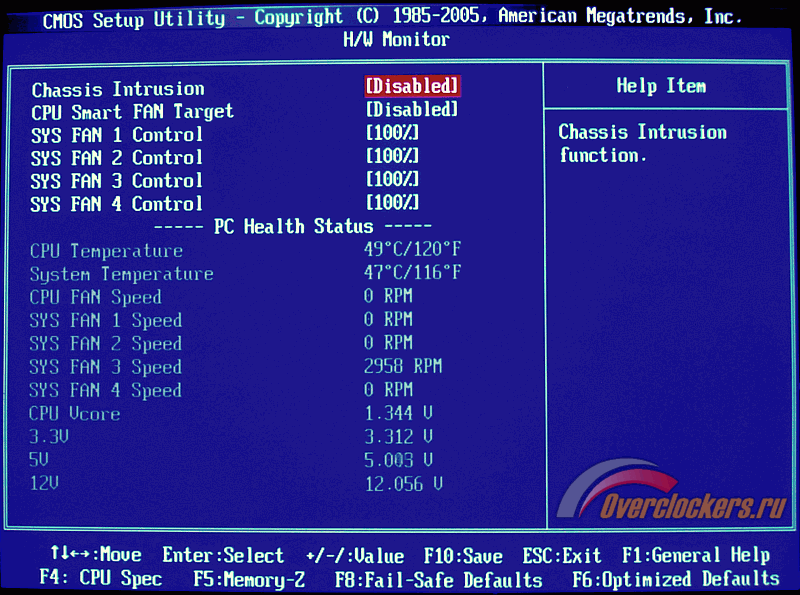

H/W Monitor – управление оборотами вентиляторов, подключенных к разъёмам SYS FAN, мониторинг оборотов вентиляторов SYS FAN и CPU FAN, температуры процессора и материнской платы, напряжений на процессоре (Vcore) и на линиях блока питания (+3.3, +5, +12 В).

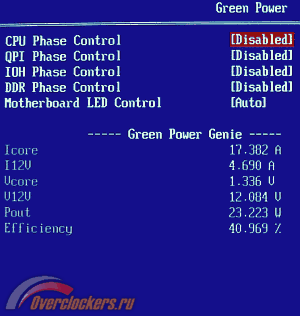

Green Power – возможность отключить динамическое управление фазами системы питания процессора, памяти и чипсета (технология Active Phase Switching) и светодиодную индикацию количества активных фаз.

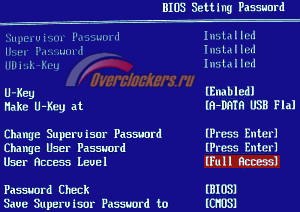

BIOS Setting Password – ограничение доступа к компьютеру и к настройкам BIOS по паролю или ключевому USB-накопителю (технология U-Key).

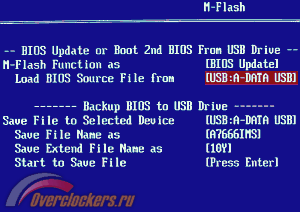

M-Flash – возможность обновления BIOS с USB-накопителя или сохранение на него резервной копии текущей версии BIOS.

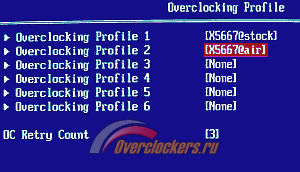

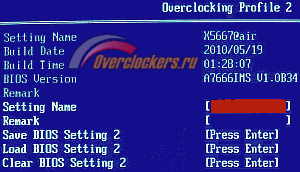

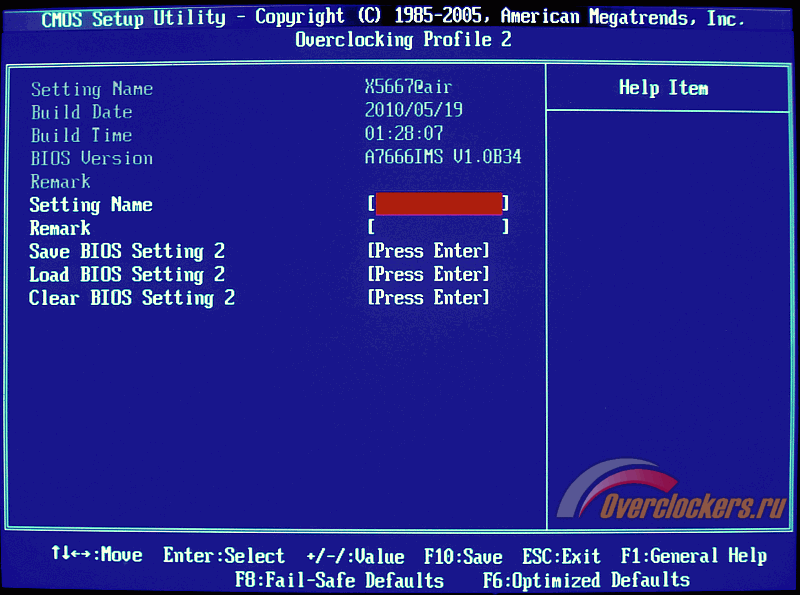

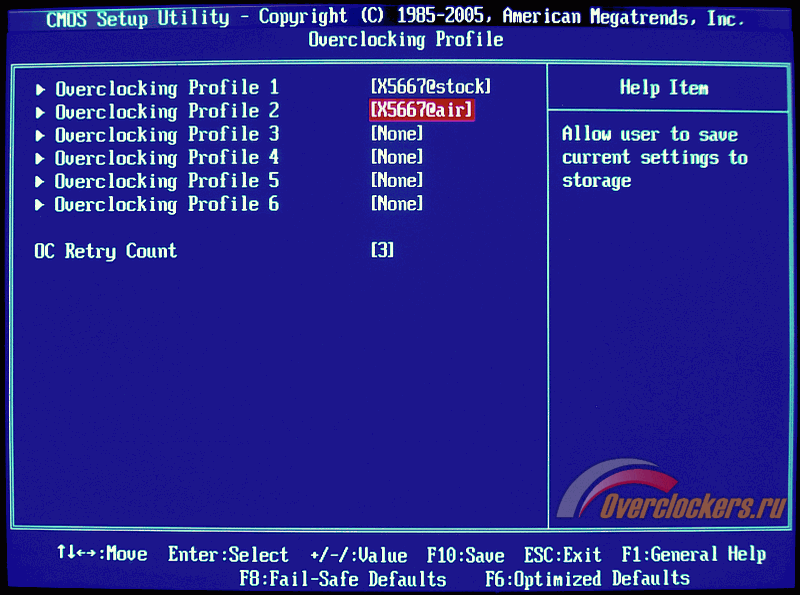

Overclocking Profile – возможность сохранить настройки BIOS в один из шести доступных профилей.

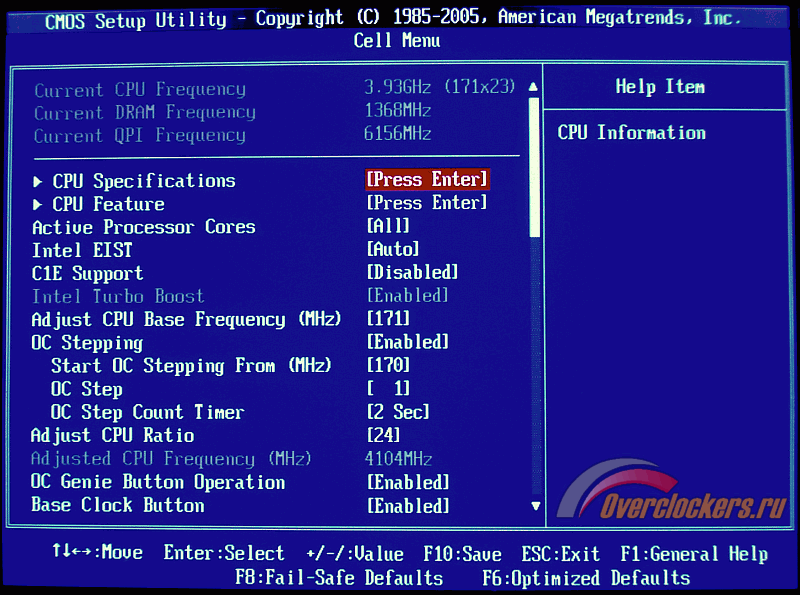

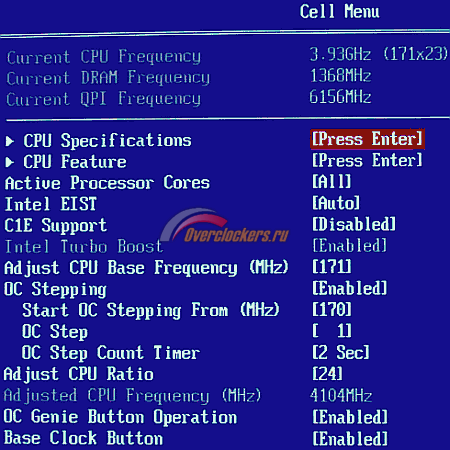

Все настройки для разгона находятся в одном большом разделе Cell Menu, которое занимает три экрана. На первом экране собраны настройки для выбора количества активных ядер процессора и для управления технологиями Intel EIST, C1E, Intel Turbo Boost. Вдобавок здесь можно изменить частоту BCLK (в интервале от 100 до 600 с шагом 1 МГц), множитель процессора, настроить технологию полуавтоматического разгона OC Stepping (повышает только BLCK) и технологию полностью автоматического разгона OC Genie.

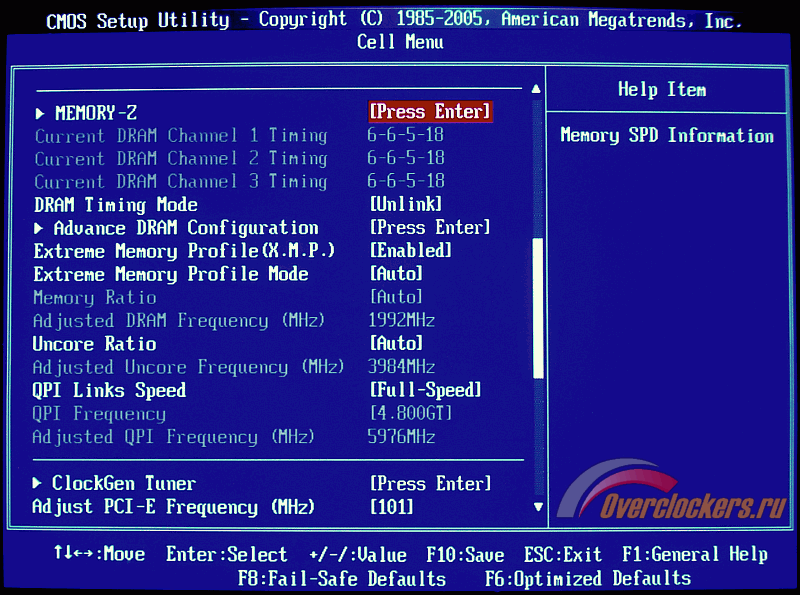

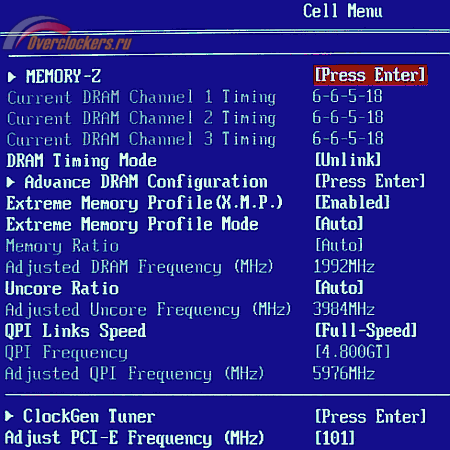

На втором экране Cell Menu собраны настройки памяти, контроллера памяти и шины QPI. Частоту и тайминги памяти можно задать вручную или на основе профиля XMP. Здесь же можно выбрать множители для памяти, Uncore и шины QPI.

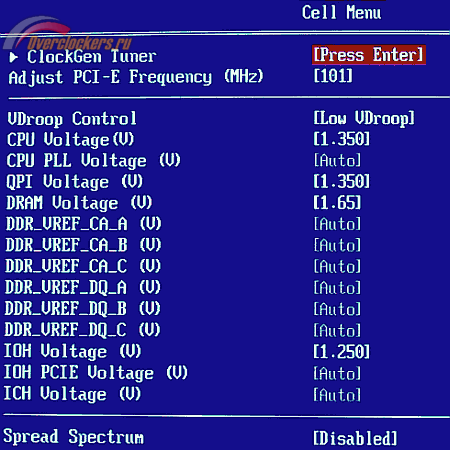

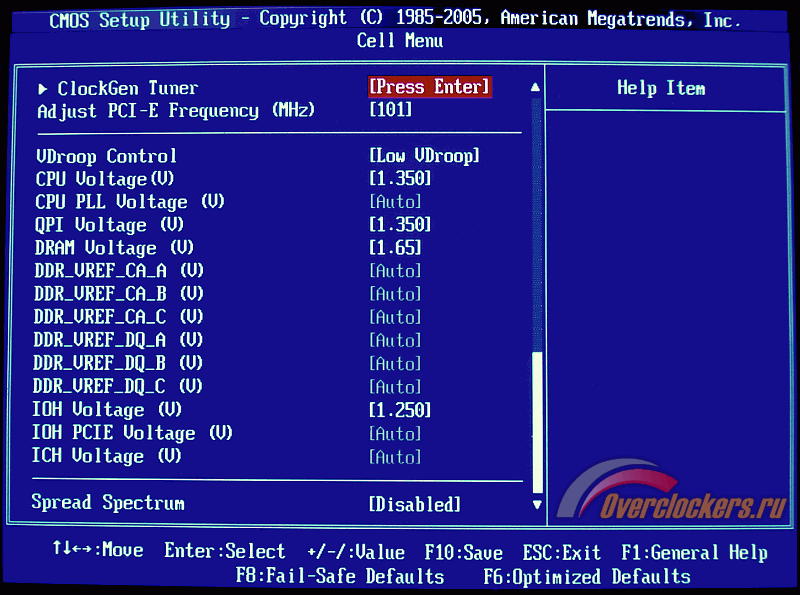

На втором экране Cell Menu можно задать частоту шины PCI-E (от 100 до 190 с шагом 1 МГц), настроить VDroop (управление напряжением Vcore под нагрузкой) и различные напряжения, а также отключить опцию Spread Spectrum.

Диапазоны для установки напряжений достаточно широкие и не станут ограничивать разгон с любым типом охлаждения:

* Номинальные напряжения Vcore и CPU_VTT могут быть разными в зависимости от установленного процессора.

** Максимальные значения напряжений приведены с учетом перевода переключателей V-Switch в положение "ON".
