Чтобы проверить точность установки напряжений и определить величину их просадки под нагрузкой, были проведены замеры при помощи мультиметра UNI-T M890G, подключенного к разъёмам V-Check Points. Опция VDroop Control была установлена в положение Low VDroop, что должно помочь избежать возможной просадки напряжения Vcore под нагрузкой. Результаты замеров приведены в таблице:

Просадки напряжения на процессоре выявлено не было, наоборот было небольшое завышение Vcore под нагрузкой в пределах 0.015 В, что не должно вызывать никаких проблем. Напряжение CPU_VTT устанавливалось на 0.05 В ниже значения в BIOS, а под нагрузкой снижалось еще на 0.02-0.03 В. Остальные напряжения устанавливались точно и от нагрузки не изменялись.

Дополнительно было проведено сравнение напряжения Vcore по показаниям мультиметра с показаниями BIOS (раздел мониторинга) и программы CPU-Z. Расхождения оказались крайне малы и не превысили уровня 0.005 B.

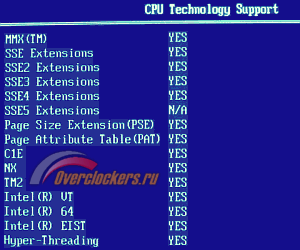

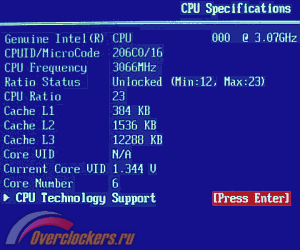

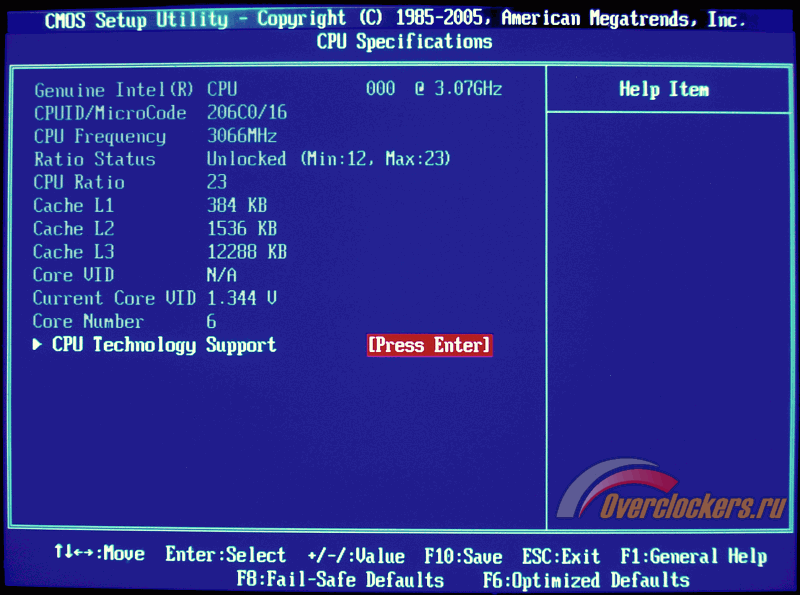

В подразделе CPU Specifications предоставляется информация об установленном процессоре и поддерживаемых им технологиях:

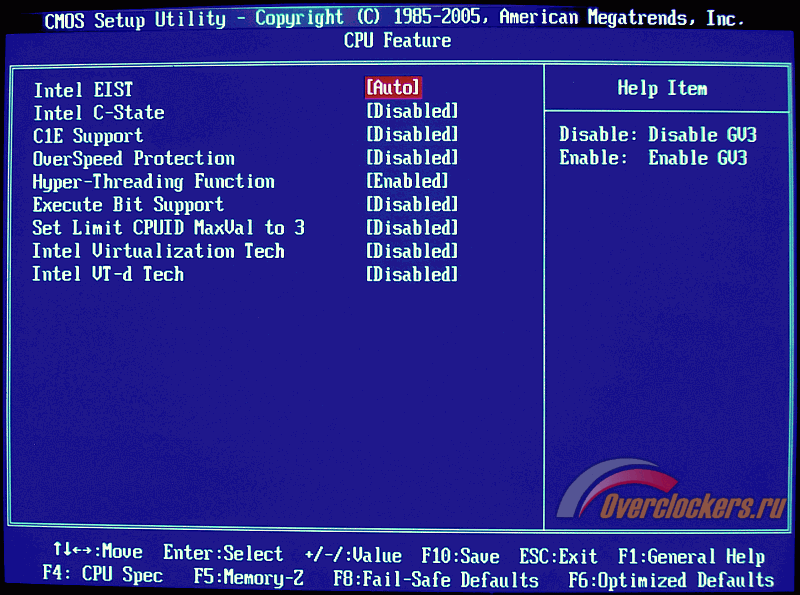

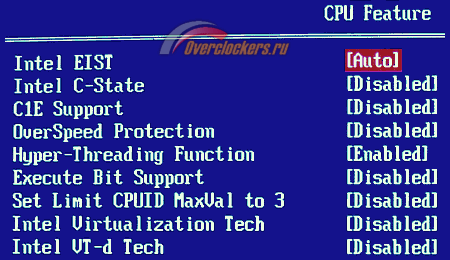

В подразделе CPU Feature можно управлять настройками технологий виртуализации, энергосберегающих технологий, а также Hyper Threading:

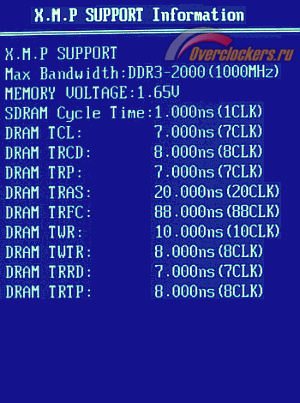

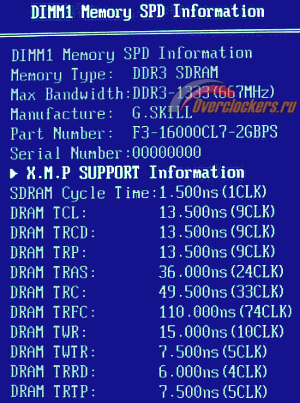

В подразделе MEMORY-Z можно посмотреть данные из профилей SPD и XMP установленных модулей памяти:

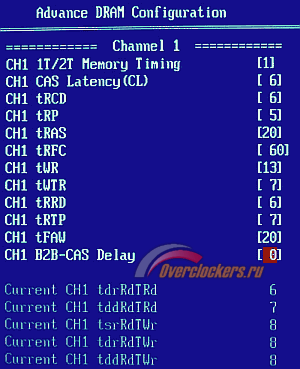

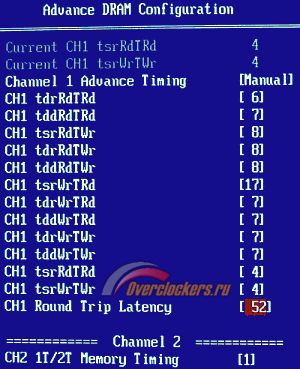

В подразделе Advanced DRAM Configuration можно вручную настроить тайминги, как по отдельности (режим Unlink) для каждого из трех каналов памяти, так и для всех сразу (режим Link):

Неудобство этого подраздела в том, что нельзя задать тайминги выборочно, оставив для остальных значения "Auto". Либо все вручную, либо автоматически.

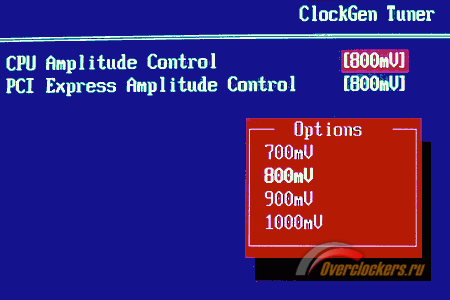

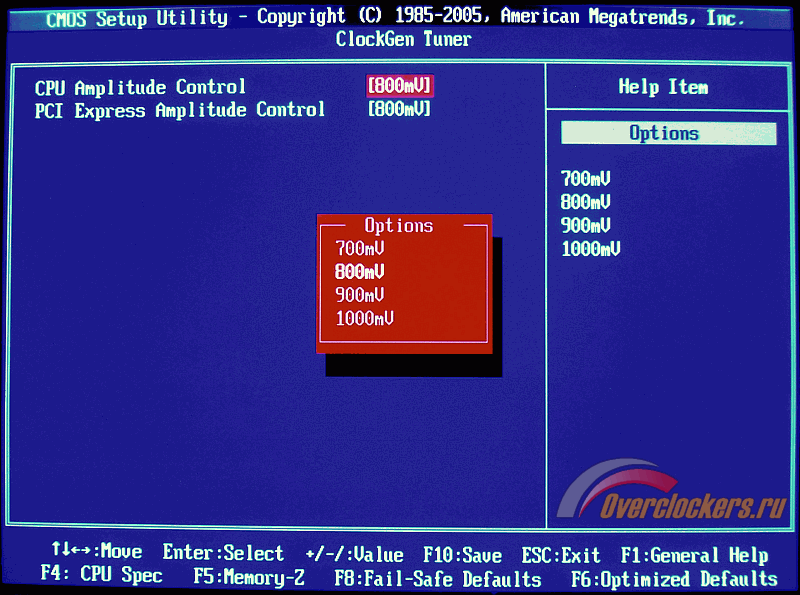

В подразделе ClockGen Tuner можно задать амплитуду тактового сигнала для CPU и шины PCI Express:

Изменение этих настроек может помочь в достижении большей частоты, но значения надо подбирать индивидуально. В моем случае лучше всего оказалось их понижение до 700 мВ.

Модификация защиты по току (Vcore-OCP-mod)

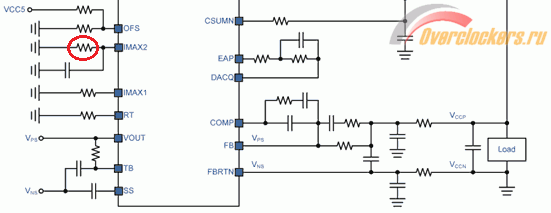

Несмотря на то, что BIOS материнской платы позволяет устанавливать напряжение на процессор вплоть до 2.3 В, чего с избытком хватает для любых Socket1366-процессоров, реально максимальный уровень Vcore ограничивается защитой по току на контроллере напряжения uPI uP6218. Уровень OCP задается номиналом резистора Rimax2, соединяющего вторую ногу микросхемы контроллера (IMAX2) с землёй. По умолчанию номинал этого резистора на MSI Big Bang XPower равен 82.5K Ом, что соответствует максимальному уровню тока 200 A.

Возьмем для примера процессор Core i7-980X. Уровень его энергопотребления в номинале известен – 130 Вт. Номинальное напряжение может изменяться в небольших пределах, но для упрощения расчетов будем считать, что оно составляет 1.225 В. Делим 130 Вт на 1.225 В и получаем ток 106 А. В этом случае, чтобы превысить порог OCP по Vcore, нам нужно чуть менее чем вдвое увеличить энергопотребление Core i7-980X. Расчёты очень грубые и не учитывают, что встроенный контроллер памяти питается от отдельного напряжения, но достаточные, чтобы понять, что для разгона на воде и воздухе данная модификация точно не потребуется. Не потребуется она и для любого разгона процессоров на ядре Bloomfield, у которых рост частоты прекращается на уровне Vcore немногим выше 1.60 B. Процессоры на ядрах Gulftown и Westmere-EP, использующие техпроцесс 32 нм, способны масштабироваться по частоте с напряжением до 1.90 В и выше (при использовании достаточно эффективного охлаждения), именно для них и нужен OCP-mod.

Чтобы увеличить предел по току примерно вдвое, необходимо уменьшить сопротивление Rimax2. Это можно сделать тремя способами:

• Выпаиваем резистор, отмеченный на картинке как "Pencil OCP-mod" и впаиваем на его место другой с номиналом 40K Ом;
• Припаиваем параллельно переменный резистор 100K Ом, предварительно установленный на 80K Ом;
• Закрашиваем резистор карандашом, пока его сопротивление не понизится до 40K…45K Ом.

Перед тем как делать данную модификацию, обратите внимание на ревизию вашей материнской платы. Её можно посмотреть между слотами PCI-E3 и PCI-E4 сразу после надписи "MS-7666". Дело в том, что материнские платы, которые вы можете встретить в обзорах (в том числе и в этом), имеют ревизию 1.0, в то время как в продажу поступили платы ревизии 1.1. По информации от Rajinder Gill (AnandTech), у материнских плат ревизии 1.1 изначально увеличен порог срабатывания OCP по Vcore и данная модификация им уже не требуется.

Заключение

При внешнем изучении материнской платы, а также её BIOS, у нее не было выявлено каких-либо серьёзных недостатков. Но окончательные выводы делать рано, сначала нужно проверить её возможность разгонять процессоры и память. Об этом, а также о тестировании эффективности системы охлаждения и замерах энергопотребления, читайте во второй части статьи.
