Дизайн и возможности
Материнская плата получила стандартные для ATX размеры и выполнена на текстолите черного цвета с разъемами черного и синего цветов. С установленной системой охлаждения и без неё плата выглядит следующим образом:

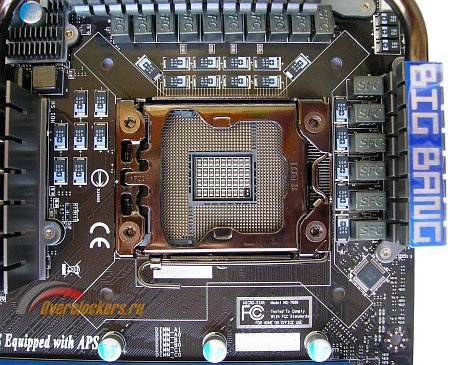

На MSI Big Bang XPower используется разъём LGA-1366 и прижимная скобка производства LOTES, а не Foxconn. Хотя для платформы Socket 1366 это не столь важно, проблема выгорания контактов её не коснулась. Вокруг процессорного разъёма отсутствуют высокие элементы, и остается много свободного места для установки массивных систем охлаждения:
В правом верхнем углу расположены шесть слотов для установки модулей памяти стандарта DDR3:
реклама
Заполнять их следует в следующем порядке: DIMM_A0, DIMM_B0, DIMM_C0, DIMM_A1, DIMM_B1, DIMM_C1. То есть первый модуль устанавливается в ближайший к процессорному разъёму чёрный слот (A0), второй в средний чёрный слот (B0) и третий в дальний чёрный слот (C0). Затем в таком же порядке заполняются синие слоты.

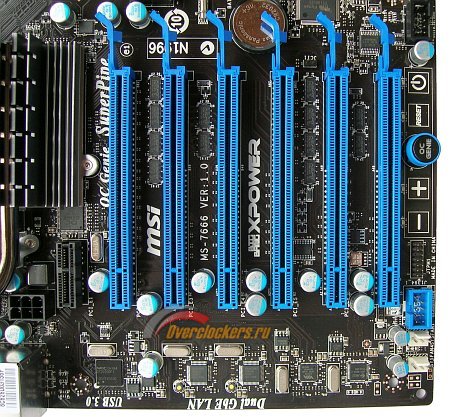

Слоты расширения – один PCI-E x1 и шесть PCI-E x16:
Но если посмотреть на обратную сторону материнской платы, то можно заметить что электрически всего два слота (PCI-E2 и PCI-E5) являются PCI-E x16, а к остальным четырём (PCI-E3, PCI-E4, PCI-E6, PCI-E7), половина контактов не подведена, поэтому больше чем в режиме x8 они работать не могут. На самом деле PCI-E3 и PCI-E7 не способны работать даже в x8, а только в x4, так что ими следует пользоваться, когда все остальные слоты уже заняты.
Верхний PCI-E x1 слот предназначен не только для установки звукового модуля Quantum Wave. Если у вас есть другое устройство с этим интерфейсом (например, дискретная звуковая карта или SATA/SAS- контроллер), то возможно его использование в этом слоте.
Нижние шесть слотов предназначены в первую очередь для установки видеокарт. В случае использования одной или двух видеокарт следует использовать слоты PCI-E2 и PCI-E5, которые работают на полной скорости x16, при условии, что остальные полноразмерные PCI-E слоты свободны. Три видеокарты устанавливаются в слоты PCI-E2, PCI-E4, PCI-E6, а четвертая – в PCI-E5. Таким образом, до четырех видеокарт могут работать со скоростью x8. Недостаток такого расположения слотов только в том, что невозможно использовать более трех видеокарт с системой охлаждения, занимающей два слота. Единственный выход в такой ситуации – использование удлинителей PCI-E Riser.

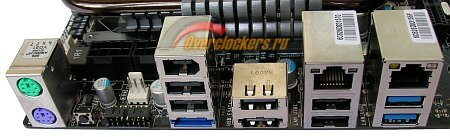

На заднюю панель материнской платы выведены следующие интерфейсы:
- один PS/2 порт клавиатуры;
- один PS/2 порт мыши;
- одна кнопка сброса CMOS;
- один разъем на панели D-LED2 (для подключения OC Dashboard);
- один порт IEEE 1394;
- пять портов USB 2.0;
- один порт eSATA;
- один порт eSATA / USB 2.0 Combo;
- два разъема LAN;
- два порта USB 3.0.
реклама

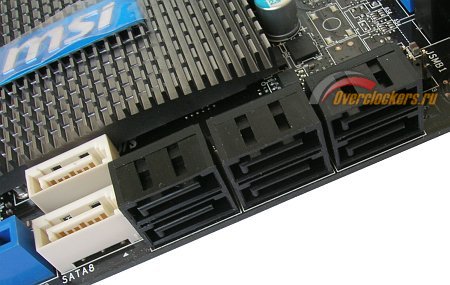

Разъёмы IDE и Floppy на данной материнской плате отсутствует, а SATA-порты расположены у края платы:

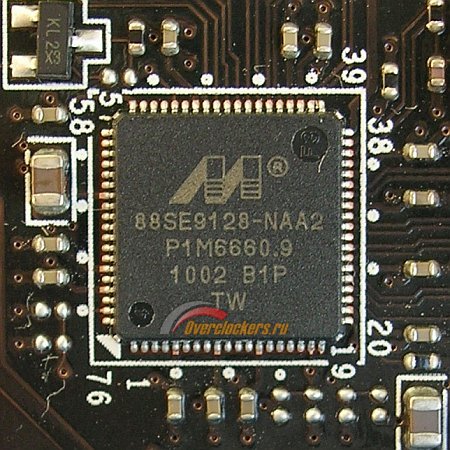

Шесть черных SATA-портов реализованы средствами южного моста Intel ICH10R и работают на скорости 3 Гбайт/с. Два белых – при помощи дополнительного контроллера Marvell 88SE9128 и поддерживают скорость SATA 6 Гбайт/с.

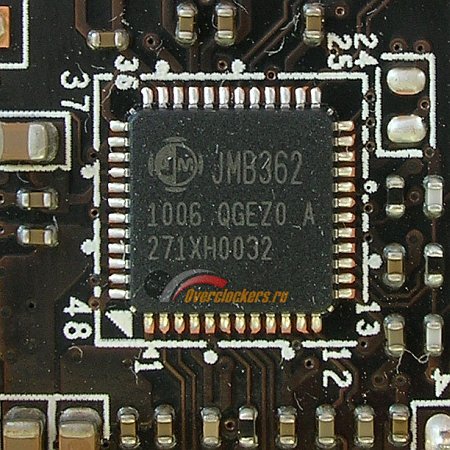

За реализацию двух портов eSATA (один из которых совмещен с USB 2.0) отвечает контроллер JMicron JMB362:

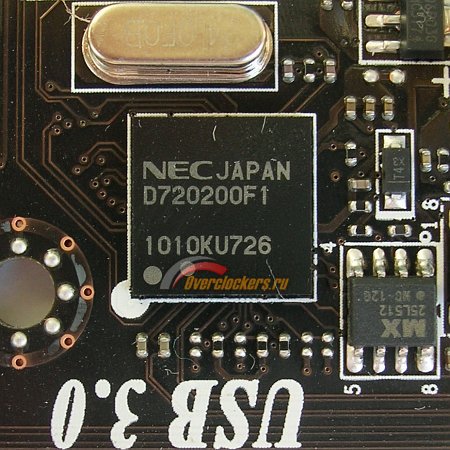

Контроллер NEC D720200F1 добавляет поддержку двух портов USB 3.0:

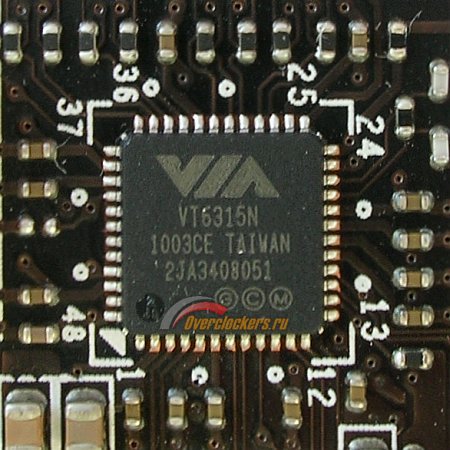

VIA VT6315N – поддержку двух портов IEEE 1394:
Сетевые порты Gigabit Ethernet реализованы при помощи двух контроллеров Realtek RTL8111DL:

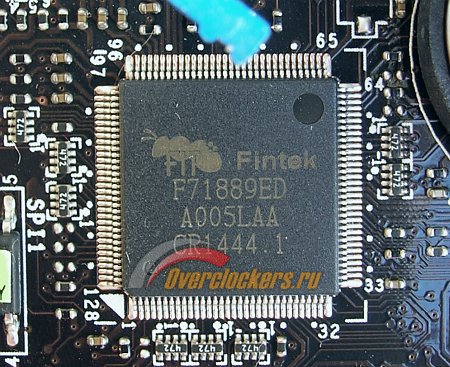

Функции системного мониторинга выполняет микросхема Fintek F71889ED:
реклама

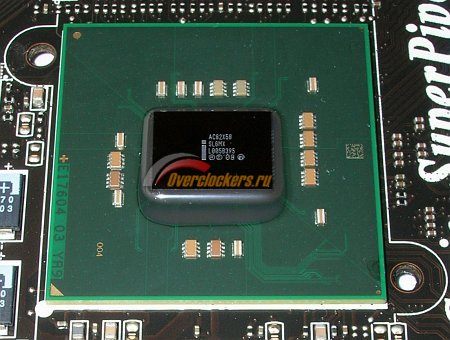

Северный мост Intel X58 ревизии B3 (SLGMX):

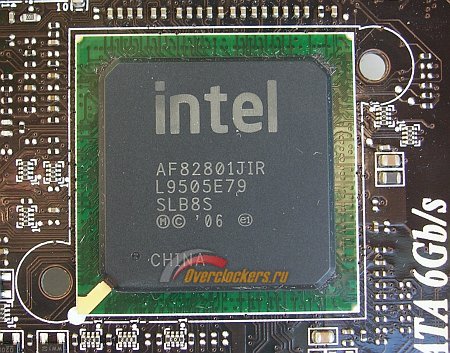

Южный мост Intel ICH10R:

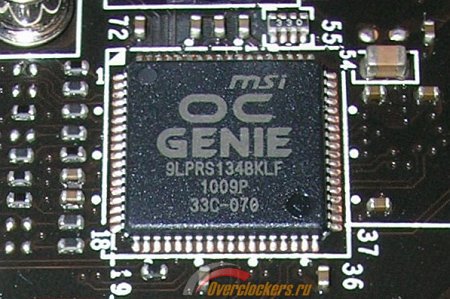

Микросхема MSI OC Genie – перемаркированный генератор частот ICS 9LPRS134BKLF:
На момент написания статьи поддержка ICS 9LPRS134BKLF в программе SetFSB отсутствовала.

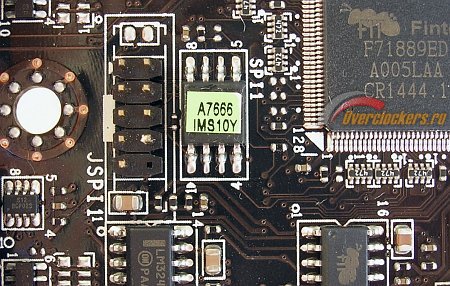

Микросхема BIOS одна и она несъёмная:

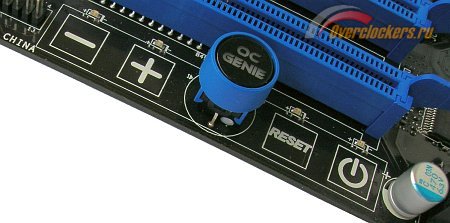

Под нижним слотом PCI-E расположена кнопка OC Genie, активирующая одноименную технологию автоматического разгона. По краям от неё ещё четыре сенсорных кнопки для включения компьютера (Power), перезагрузки (Reset) и кнопки управления базовой частотой ("+" и "-") с точностью 0.5 МГц:

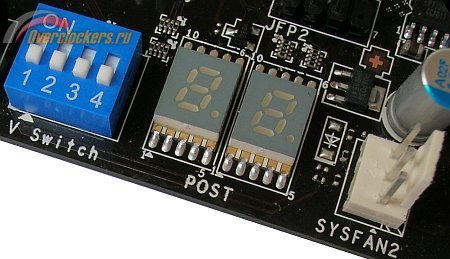

В правом нижнем углу расположен LED-индикатор POST-кодов и набор переключателей V-Switch для увеличения диапазона напряжений в BIOS:
Соответствие напряжений номерам переключателей V-Switch следующее:
- 1. Напряжение на процессоре (Vcore), повышает верхний предел с 1.693 В до 2.303 В;
- 2. Напряжение на контроллере памяти (CPU_VTT), с 1.60 В до 1.83 В;
- 3. Напряжение на памяти (DRAM Voltage), с 2.20 В до 2.50 В;
- 4. Напряжение на северном мосту (IOH Voltage), с 1.50 В до 1.70 В;
Недалеко от переключателей V-Switch расположен разъем для подключения мультиметра V-Check Points, предназначенный для измерения всех вышеназванных напряжений, и дополнительно напряжения на южном мосту (ICH Voltage):
