Особенности сборки
Начинаем сборку с монтажа материнской платы. Она в AeroCool Qx-2000 устанавливается частично на стойки, частично на «выпуклости» в поддоне (он же – дно корпуса). Последних – четыре, столько же в комплекте с корпусом и стоек. И хотя стандарт Micro ATX позволяет фиксировать материнскую плату в восьми точках, некоторые материнки все же включают девятое монтажное отверстие. Однако воспользоваться им тестируемый корпус не позволит.
Стендовая материнская плата MSI X58M попала ко мне не в полном комплекте, среди прочего отсутствовала и заглушка I/O-панели. Корпусная, разумеется, не подошла. Некоторые авторы обзоров корпусов не обращают внимания на такие «мелочи», но отсутствие заглушки может серьезно сказаться на воздушных потоках в корпусе и, как следствие, на охлаждении компонентов. Мне для тестирования нужно подключать к плате лишь клавиатуру и мышь, тут достаточно USB-портов, выведенных на корпус. Поэтому I/O-панель платы я просто заклеил липкой лентой.
Теперь к вопросу о том, почему процессорный радиатор Thermalright AXP-140 в корпусе установлен именно так. Дело в том, что концами трубок вверх он просто не поместился в корпус. С этой стороны материнскую плату от боковой стенки отделяет три сантиметра, но AXP-140 на MSI X58M не хватает и этого.
реклама
При горизонтальном положении материнской платы его ориентация непринципиальна, поэтому я просто развернул радиатор на 180°, концами трубок по направлению к картам расширения. Тут проблем уже не возникло, хотя от вставленной в первый слот PCI-E видеокарты AXP-140 отделили буквально считанные миллиметры.
Накладывает ограничения AeroCool Qx-2000 и на максимальную высоту процессорной системы охлаждения. Ей здесь выделено чуть более 11 сантиметров. Это ограничивает нас только низкопрофильными радиаторами
К слову, очень кстати, что MSI X58M получила второй набор монтажных отверстий для процессорного радиатора, совместимый с Intel LGA 775, иначе с креплением AXP-140 снова пришлось бы мучиться.

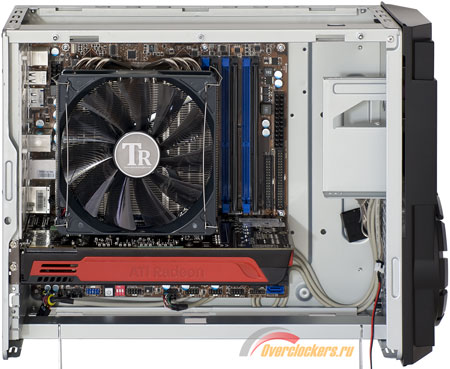

С остальных сторон материнской плате и картам расширения в тестируемом корпусе довольно просторно. В первую очередь – за счет того, что им выделен весь его нижний отсек. От передней панели 245-миллиметровую в глубину материнку MSI X58M отделяло более пяти сантиметров. Максимальная заявленная длина карт расширения в AeroCool Qx-2000 равняется 300 мм. В корпусе без проблем разместятся любые современные видеоускорители, кроме Radeon HD 5970. Проблем не будет даже с Radeon HD 5870.
Хорошо, что карты расширения в тестируемом корпусе фиксируются при помощи обычных винтов. А плохо то, что нормальная съемная заглушка здесь только одна. Остальные три – одноразовые, их приходится выламывать. При этом соответствующие винтики в комплект, конечно же, положить забыли.
реклама
Ну, вроде с нижним уровнем пока все. Нам еще предстоит сюда вернуться, чтобы подключить провода. Но сейчас ставим на место верхний, будем разбираться с ним.
Начнем с монтажа жестких дисков. Их корзина в корпусе съемная, она прикручивается к боковой стенке верхнего яруса двумя винтами (и снова – только под отвертку).

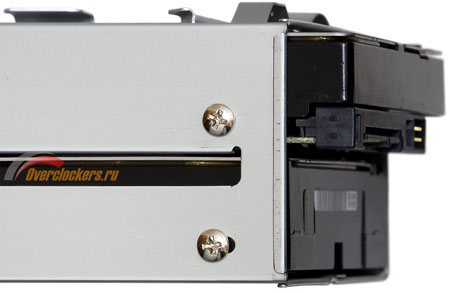

Поначалу кажется, что установить жесткие диски в корзину можно двумя способами: разъемами назад и вперед. Второй вариант позволит увеличить пространство, доступное блоку питания и его кабелям.
Но при попытке водрузить на свое законное место корзину с ориентированными таким образом винчестерами, оказалось, что мешает недостаточно большой вырез в перегородке между отсеками. Дело в том, что вертикально стоящая в корпусе корзина по высоте больше его «второго этажа», поэтому разработчикам пришлось ее немного «утопить» вниз. А отверстие в перегородке рассчитано только на установку винчестеров разъемами назад.
Это печально, потому что блоку питания при этом остается совсем мало места. Максимальная длина БП, который поместится в AeroCool Qx-2000, – около 150 мм. Из-за этого при тестировании данного корпуса пришлось отказаться от привычного стендового Enermax Revolution (глубиной 190 мм) и воспользоваться удачно подвернувшимся Corsair TX650W.
Этот как раз ровно 150 мм длиной. Только вот он не модульный: образованный всеми его проводами пучок с трудом поместился в соседнем с блоком питания отсеке. А его, между тем, лучше оставлять свободным, иначе процессорной системе охлаждения снизу придется тяжело. Что ж, будем пытаться распихать неиспользованные шлейфы БП «по углам».
О том, что более длинный блок питания сюда бы в принципе не поместился, говорит уже то, что для подключения к нему жестких дисков пришлось еще раз снимать «винчестерную» корзину.
Что касается пятидюймовых устройств, то им в AeroCool Qx-2000 ме́ста отводится достаточно. Даже при внутреннем расположении (за откидной заглушкой) 170-миллиметровый привод не доставал до блока питания добрых пять сантиметров.
Пятидюймовые девайсы – единственные в корпусе – крепятся без использования отвертки. Они снабжены поворотными фиксаторами вроде тех, что мы неоднократно уже встречали в самых разных корпусах среднего и начального уровня. Эти пластмасски прижимают устройство к корзине только с одной стороны и, как следствие, обеспечивают не самую жесткую фиксацию. Тем, кому этого будет недостаточно, можно порекомендовать просто их не использовать и по старинке прикручивать свои приводы.
реклама
Ну вот, все компоненты на своих местах, осталось разобраться с проводами. Это непросто в «двухуровневом» корпусе, приходится тянуть «коммуникации» с этажа на этаж и следить, чтобы при опускании верхнего яруса кабели укладывались куда надо.
В то же время очень облегчает процесс свободный доступ к материнской плате сверху и снизу (по бокам корпуса). С корпусными разъемами и многострадальным (в корпусах-башнях) процессорным питанием ATX12V вообще никаких проблем.
В результате мне удалось уложить провода так, чтобы они, с одной стороны, не путались над материнской платой с картами расширения и не сильно перекрывали фронтальный вентилятор на первом уровне; а с другой – не «перекрывали кислород» процессорному вентилятору – на втором:
Уже по завершении сборки был замечен досадный минус AeroCool Qx-2000, связанный с приводом: в том положении, в котором работает кнопка на передней панели, он упирается в заглушку, так что даже немного ее приоткрывает. А при закрытии подпружиненная крышка вообще блокирует лоток, не давая ему заехать. Да, возможно, это особенность конкретного экземпляра корпуса (брак) или частная несовместимость с конкретной моделью привода, но все равно неприятно.
Так или иначе, система собрана, можно переходить к тестированию охлаждения корпуса. Но сначала попытаемся обобщить наши сведения о нем.
