Система охлаждения и иллюминация
По умолчанию система охлаждения AeroCool Qx-2000 состоит из одного вентилятора. Это фронтальная «стодвадцатка», установленная на вдув напротив карт расширения.
Вентилятор основан на втулке, при подаче 12 В должен вращаться со скоростью около 1500 оборотов в минуту
Вдобавок он может работать не только от 12 В. Корпус оснащен встроенным реобасом. Дискретным, с тремя режимами работы (соответствующие им кнопки раскиданы по периферии «многофункционального регулятора» в левом верхнем углу передней панели AeroCool Qx-2000). При этом на вентиляторы (их к реобасу можно подключить три, а не только штатную «стодвадцатку») подается около 12, 10 и 8 В. Соответственно, в самом тихом режиме штатный вентилятор будет вращаться со скоростью около 1000 RPM. Уже неплохо, корпус при этом может быть довольно тихим.
реклама

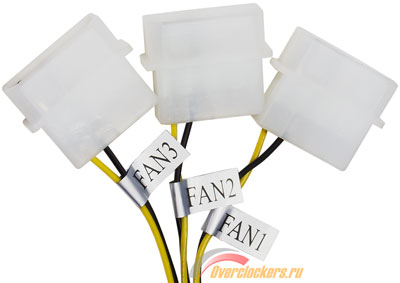

Для подключения используется стандартный четырехконтактный разъем блока питания (molex). Им же оборудован и штатный вентилятор.
Дополнительно данная «вертушка» оснащена подсветкой, причем также с несколькими режимами работы. Они переключаются кнопкой в центре упомянутого регулятора. Прозрачная «стодвадцатка» может светиться синим или красным, а кроме того, что немаловажно, ее подсветку можно отключить вовсе.
С этим вентилятором все. Помимо него, в корпус можно установить еще четыре «вертушки». Да, именно четыре, здесь нет ошибки. Три посадочных места для «восьмидесяток» на задней панели мы уже видели. А еще одно обнаружилось сверху слева на передней, как раз за регулятором. Зачем оно там нужно – не очень понятно. Тем более такое – под 60-мм вентилятор.
Его мы использовать не будем. А в остальном постараемся корпусу помочь, дооснастив его «восьмидесятками».
Перед началом тестирования, как всегда, несколько слов о методике.
Инструментарий
реклама
Прогрев CPU: | LinX 0.6.4. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур CPU: | RealTemp 3.4. |
Мониторинг температур HDD: | SpeedFan 4.40. |
Разгон и мониторинг видеокарты: | MSI Afterburner 1.6.1. |
Методика тестирования
Уровень шума и эффективность системы охлаждения AeroCool Qx-2000 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Испытания проводились в 64-битной Windows 7 Ultimate. Корпус тестировался во всех в трех режимах работы единственного вентилятора – максимальных, средних и минимальных оборотов («High», «Mid» и «Low» на графиках соответственно). Кроме того, он дооснащался тремя вентиляторами Scythe DFS802512L типоразмера 80 x 80 x 25 мм. Их штатная скорость вращения – около 2000 оборотов в минуту. Но в нашем тестировании они были замедлены до ≈1200 RPM путем подключения к 7 В. При этом издаваемый «восьмидесятками» шум не выделялся на фоне штатной «стодвадцатки» даже в тихом режиме ее работы, поэтому именно в таком режиме корпус с ними и тестировался («Low+Fans» на графиках).
Охлаждение

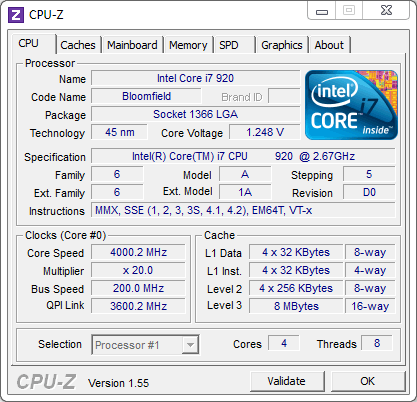

Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 (64-битный, 2048 Мбайт, 20 проходов) и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4. Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарты осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для разогрева Radeon HD 5850 использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Система охлаждения ускорителя работала в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения ее турбины.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
В помещении в ходе всего тестирования поддерживалась температура в интервале 30–31 градусов Цельсия. Вот так нетипичная жара, от которой уже долгое время буквально изнывает вся центральная полоса нашей страны, поможет нам протестировать систему охлаждения корпуса в максимально жестком режиме :).
Шум
Для проверки акустических параметров вентиляторы AeroCool Qx-2000 запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 5850 на время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 RPM).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
