Крепость: приквел. Обзор корпуса SilverStone FT01 (страница 6)
реклама
Инструментарий
- Прогрев CPU: LinX 0.6.4.
- Прогрев GPU: Fur Mark 1.8.0 («бублик»).
- Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
- Мониторинг температур CPU: RealTemp 3.4.
- Мониторинг температур HDD: SpeedFan 4.40.
- Разгон и мониторинг видеокарты: MSI Afterburner 1.5.1.
Методика тестирования
Уровень шума и эффективность системы охлаждения SilverStone FT01 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все тесты проводились в 64-битной Windows 7 Ultimate.
Охлаждение
Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4. Во всех случаях на графиках – температура самого горячего ядра.
реклама
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Фиксация показателей температур GPU проводилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что SilverStone FT01 тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 5850:
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 24–25 градусов.
Шум
Для проверки акустических параметров вентиляторы SilverStone FT01 запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
реклама
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одиночного референсного Radeon HD 5850 на время тестирования фиксировалась на минимальном доступном уровне 20% (около 1000 RPM).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в SilverStone FT01:
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
А что, совсем неплохо. SilverStone FT01 вполне можно назвать тихим корпусом. Особенно радует то, что в издаваемом его вентиляторами шуме отсутствуют какие-либо артефакты. Только не слишком раздражающие ровные гул и шелест.
Что интересно, даже при почти на 20% больших оборотах, чем заявлено, «стодвадцатка» на фоне 180 мм вентиляторов практически не выделяется.
В целом шумовую эргономику корпуса можно назвать удовлетворительной, если даже не хорошей. Абсолютное большинство пользователей она должна полностью устроить.
Посмотрим, так же ли хорошо у героя сегодняшнего тестирования обстоят дела с охлаждением доверенных ему компонентов.
Охлаждение
Для начала – система с одной видеокартой Radeon HD 5850:
реклама
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
Ну, в общем-то, неплохо для небольшого корпуса, да еще и со сплошной боковой стенкой. В целом SilverStone FT01 идет вровень с открытым стендом. По температурам центрального процессора и видеочипа разница между ними – на грани погрешности измерений. Первый в корпусе охлаждается чуть хуже, чем на открытом стенде, второй – чуть лучше. Но – никакого «криминала».
Жесткие диски под обдувом большого (пусть и медленного) вентилятора традиционно чувствуют себя прекрасно. Тут преимущество FT01 не обсуждается.
Но видимое отсутствие запаса по эффективности системы охлаждения корпуса может вызвать резонные опасения. И, например, вопросы типа: «А что будет, если мы поставим в корпус вторую видеокарту?».
Что ж, давайте проверим. Ниже – результаты тестирования SilverStone FT01 на системе с двумя Radeon HD 5850:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 1 Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 2 Temp, °C
Включите JavaScript, чтобы видеть графики
Хорошо, когда худшие опасения не оправдываются. При добавлении второго горячего ускорителя центральному процессору «теплее» практически не стало. Неудивительно – прямо на него сверху дует 180 мм вентилятор.
Что касается самих видеокарт, то тут все сложнее, но также более чем ожидаемо. Нижний Radeon HD 5850 в FT01 чувствует себя практически так же, как и вообще один ускоритель в системе, ведь его турбина забирает холодный воздух внизу корпуса. А вот верхнему не так комфортно. В непосредственной близости от его турбины находится обратная сторона второго Radeon HD 5850 как раз за горячей системой питания. В результате под нагрузкой температура первого ускорителя выше аж на шесть градусов. И на целых восемь – чем с одной видеокартой в корпусе.
Впрочем, пусть тут проигрыш открытому стенду и налицо, отставания от него совсем невелики. Нужно лишь не забывать, что при дальнейшем усложнении нагрузки на систему охлаждения корпуса (т.е. увеличении суммарного тепловыделения доверенных ему компонентов) разрыв будет только увеличиваться. И не рассчитывать, что обычная «средняя башня» справится с охлаждением топовой (с более чем двумя горячими видеокартами) серьезно разогнанной системы. Для тихого небольшого корпуса FT01 показывает себя более чем достойно.
Дополнительно, помня о том, что система охлаждения корпуса настроена с явным приоритетом на вдув, а «лишняя» перфорация сбоку от слотов расширения при этом может уменьшить поток, проходящий вдоль карт расширения, я решил провести тесты, заклеив эту решетку обычным малярным скотчем. Но – увы, улучшения (как, впрочем, и ухудшения) температурных показателей Radeon HD 5850 при этом зарегистрировать не удалось. Это, к слову, неудивительно, ведь их системы охлаждения сами напрямую выдувают отработанный воздух из корпуса. Тут надо искать другую видеокарту.

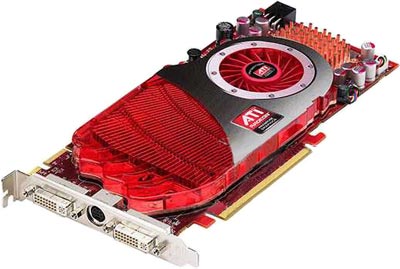

И такая вскоре нашлась – мой старенький Radeon HD 4850. Его референсный кулер, хоть и дует «примерно туда», все же напрямую из корпуса воздух не выдувает – самое то для «заклеивательной оптимизации».
И действительно, вот с охлаждением этой видеокарты FT01 без лишней перфорации справляется чуть лучше, чем в штатном состоянии. Разница невелика, в пределах двух-трех градусов, но она есть. Еще один довод в пользу того, что иногда даже вот такие простейшие минимальные доработки корпуса могут принести некоторую выгоду.
Еще одним дополнительным тестом стало исследование эффективности охлаждения в корпусе пятидюймовых устройств. В большинстве случаев это не нужно, но если, например, вы хотите поместить туда жесткий диск в не оборудованном вентилятором контейнере (например, чтобы заглушить шум винчестера), то об этом стоит побеспокоиться отдельно.
Так, слово за слово, один из стендовых WD Caviar Black и оказался упакованным в Scythe Quiet Drive. В типичном игровом корпусе с приоритетом на выдув, при комнатной температуре в районе 25 градусов данный жесткий диск в этом контейнере может нагреваться до 42–43 градусов. Почти как на открытом стенде безо всяких SQD. В SilverStone FT01 закованный в такую «броню» винчестер чувствует себя заметно лучше, не перешагивая критический для многих пользователей рубеж в 40°C. И снова разница невелика, но вполне ощутима.
