Крепость: приквел. Обзор корпуса SilverStone FT01 (страница 5)
реклама

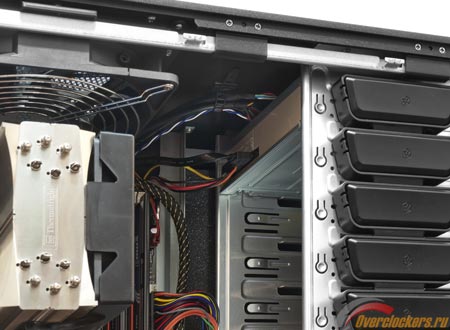

Что касается доступного пятидюймовым устройствам пространства, то с этим в FT01 – полный порядок. Стендовый 170-миллиметровый привод Nec даже не выступал из своих направляющих. В тестируемом корпусе будет просторно даже самым длинным контейнерам для жестких дисков.

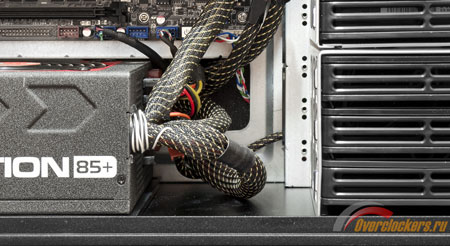

То же можно сказать и про блок питания. Стендовый 190-миллиметровый Enermax Revolution от ближайшей к нему корзины с винчестерами отделяло более 10 сантиметров.
реклама

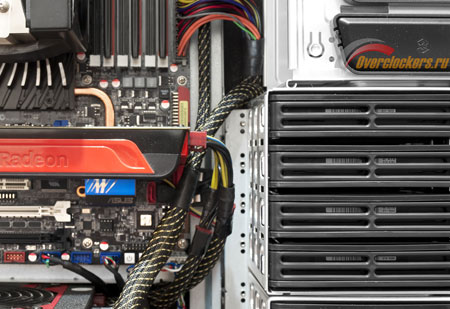

А вот с картами расширения в FT01 все обстоит сложнее. Но очень даже неплохо: даже с верхней корзиной для жестких дисков в корпусе им выделено ровно 30 сантиметров. Этого хватит любому «бытовому» ускорителю, кроме Radeon HD 5970. И только чтобы впихнуть в тестируемый корпус этого «монстра», придется пожертвовать четырьмя отсеками для винчестеров.
Ну, вот и все компоненты на месте. Осталось их подключить и (попутно) разобраться с проводами.

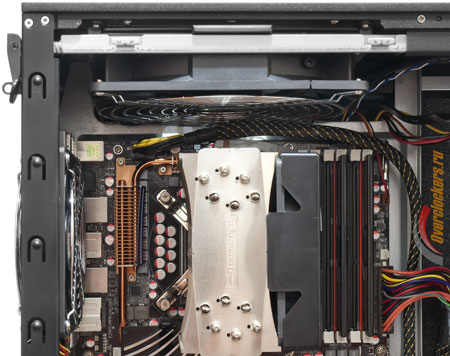

Первый неприятный сюрприз ждет нас при попытке подвести процессорное питание к разъему в левом верхнем углу материнской платы. Отдельного выреза в поддоне тут нет. А выступающий за поддон вентилятор вписан в свое отверстие так четко, что крупный коннектор мимо него можно протолкнуть только справа. При этом даже длинный кабель стендового блока питания просто не дотянулся бы до разъема (удлинителя в комплекте, напомню, нет). Пришлось прокладывать его в отсеке материнской платы. Благо, тут длины кабеля все же хватило, чтобы практически «описа́ть» материнскую плату по периметру, тянуть его напрямую не понадобилось:
Как всегда, отмечу, что в корпусе с нижним расположением блока питания доступ к левому верхнему углу материнской платы при установленном на нее массивном кулере CPU крайне ограничен.

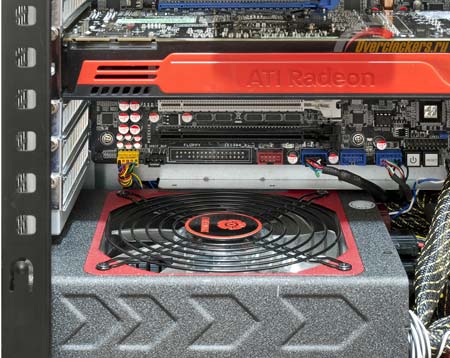

Из приятных мелочей (скорее, даже совпадений) можно отметить отверстие в поддоне под левым нижним углом материнки. На стендовой плате Asus P6TD Deluxe там располагается разъем для подключения корпусных аудиопортов. В результате их кабель удалось очень удачно спрятать за поддоном.
реклама

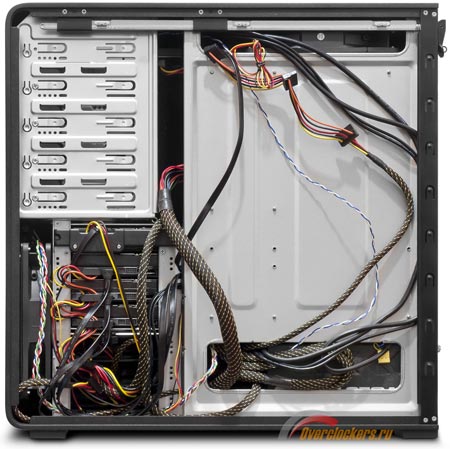

Как и еще некоторое количество разнообразных проводов:
Но ме́ста там мало, поэтому, например, неиспользуемые толстые шлейфы блока питания пришлось размещать непосредственно за ним. А с обратной стороны корзины жестких дисков вообще получилась мешанина из кабелей.
Кстати, с поддоном корзины связывает сплошная перегородка с небольшими отверстиями для проводов. И дополнительно размер этих вырезов уменьшается из-за того, что их края закрыты резиной. В результате туда протиснутся разве что небольшие разъемы вроде сигнальных Serial ATA.

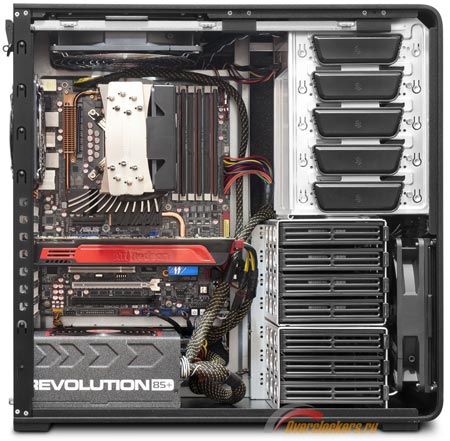

Но, несмотря на все описанные трудности, с лицевой стороны собранная в тестируемом корпусе система выглядела достаточно аккуратно. Как с одной:

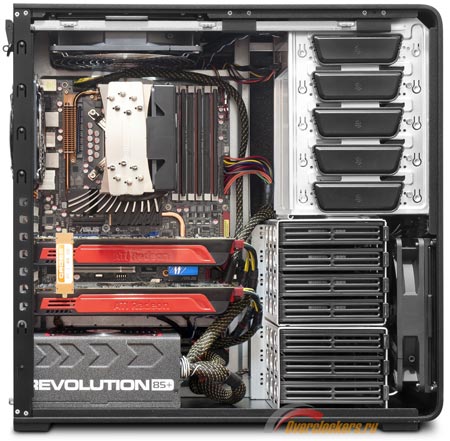

Так и с двумя видеокартами Radeon HD 5850:

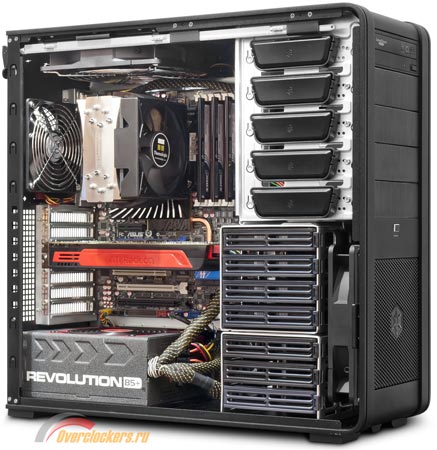

А с вида «три четверти» провода и вовсе в глаза не бросаются:

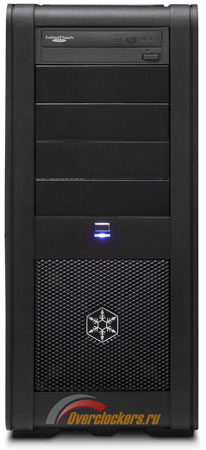

Вот как выглядит лицевая панель SilverStone FT01 в работе (и с установленным приводом):
Ну, все, стенд собран и готов к тестированию. Перед этим попробуем обобщить наши сведения о системе охлаждения корпуса.
Система охлаждения корпуса
реклама
Систему охлаждения SilverStone FT01 образуют три вентилятора. Два первых установлены на вдув. Это 180 мм вентилятор спереди и такой же – сверху. Данные «вертушки» имеют увеличенную до 32 мм толщину. Оба промаркированы как RL4ZS1803212L-3M, для них заявлена скорость вращения 700 (+/– 10%) оборотов в минуту при потреблении до 0.15 А по линии 12 В (1.8 Вт). Напомню, что нестандартные 180 мм вентиляторы в FT01 можно заменить своими «стодвадцатками». Да и каких-то особых претензий к долговечности используемых в корпусах SilverStone больших «вертушек» мне в интернетах не попадалось.
За выдув из корпуса нагретого воздуха отвечает лишь последний, третий вентилятор в FT01. Этот – стандартный, 120 x 120 x 25 мм, промаркирован как Globe Fan S1201512L-3M, должен потреблять по линии 12 В не более 0.18 А (2.16 Вт) и крутиться со скоростью 900 (+/– 10%) RPM. Последняя характеристика в моем случае не соблюдалась; по данным программного мониторинга его обороты составляли около 1050 RPM. Но, несмотря на это, вентилятор должен оставаться довольно тихим. Это же касается и 180 мм «вертушек». Вообще для всех вентиляторов в FT01 заявлен уровень шума не более 18 дБА. А как оно окажется на самом деле, мы совсем скоро узнаем.
Но сначала, как всегда, несколько слов о методике тестирования.
