Обзор материнской платы ASRock 890GX Extreme3

Оглавление

Вступление

Полюбилась оверу
Упаковка моя ярка.
Погорел один мосфет,
Не прошла я 3Д Марка.

(Русская оверская частушка).

Материнские платы с надписью Extreme будоражат умы многих потенциальных покупателей. Представляется сразу тестовый стенд с мощным блоком питания, емкостью с сухим льдом, топовыми видеокартами, кучей тестеров (мультиметров)… Взору предстают безграничные возможности оверклокинга… Но тут же приводит в чувство название бренда – ASRock. Оно словно выглядит насмешкой над словом Extreme. Но производитель пошёл ещё дальше и вставил в название не просто какой-то там «экстрим», а Extreme3. Три раза Extreme.... Тут, как минимум, жидкий гелий подавай (ага, а мультиметры заменяем на осциллографы да частотомеры. Потому, что экранчик больше и надписи умные - прим. ред.)!

Как уже многие догадались, речь пойдёт о материнской плате ASRock 890GX Extreme3. Она стоит на вершине линейки продуктов производителя и является конгломератом передовых технологических достижений для платформы AM3. Посмотрим, чем побалует нас детище ASRock на поприще разгона, и что подразумевается под надписью Extreme3.

Упаковка и комплектация

Коробка тёмного цвета с яркими надписями и глянцевой голографической плёнкой. Выглядит достаточно интересно и привлекательно, хотя подобные изящества мы уже могли наблюдать в обзоре M3A790GXH/128M.

401x450  74 KB. Big one: 1337x1500  514 KB

Ориентация открытия коробки не совсем традиционна ( - прим. ред.). Говоря языком текстового редактора, она не альбомная, а книжная (ах, об этом речь... - прим .ред.). Помимо этого есть ручка для удобства переноски. На лицевой части кроме названия платы и логотипа производителя красуется огромная эмблема True 333 с расшифровкой: USB 3.0, SATA 3, eSATA 3. Есть надпись в оранжевом кружке «Six-Core CPU Ready», что намекает нам на поддержку флагманских шестиядерных процессоров компании AMD.

386x450  78 KB. Big one: 1286x1500  557 KB





Открыв коробку, обнаруживаем перед собой инструкции, буклеты, диск и аксессуары:

450x438  62 KB. Big one: 1500x1459  449 KB

Они аккуратно уложены в картонный лоток, под ним скрывается сама плата в антистатическом пакете.

Рассмотрим сначала комплект. Его информационная часть состоит из инструкции, двух буклетов и одного диска:

450x297  43 KB. Big one: 1500x991  342 KB

При виде этой толстой книжки, кажется, что это рассказ о том, как создавалась и проектировалась плата. На самом же деле это обычное руководство по установке. Оно так и называется - Quick Installation Guide. Буклеты мы тоже уже могли встречать в прошлом обзоре. Один из них описывает работу технологии Instant Boot, другой повествует об утилите IES (Intelligent Energy Saver). На прилагаемом диске можно найти следующие компоненты:

  • Полный набор драйверов 32- и 64-битных операционных систем Microsoft Windows 2000, XP, Vista и 7;
  • Adobe Acrobat Reader 7 и 9;
  • AMD OverDrive;
  • CyberLink DVD Suite;
  • AMD Fusion;
  • ASRock IES;
  • ASRock Instant Boot;
  • ASRock OcDNA;
  • ASRock OCTuner;
  • Norton Internet Security 2010;
  • Live Explorer;
  • Microsoft DirectX;
  • Microsoft .net Framework 3.5;
  • Драйвера для Creative X-Fi.

Следует отметить, что на дисках к материнским платам зачастую идут программы, предназначенные не только для конкретной модели, но и для целой линейки продуктов.

Набор аксессуаров включает в себя:

  • Четыре шлейфа SATA;
  • Один переходник питания MOLEX-SATA;
  • Задняя планка eSATA;
  • Заглушка на заднюю панель.

450x278  49 KB. Big one: 1500x926  349 KB

Не густо, но и не пусто. По-прежнему видим комплект бюджетной платы. Не хватает какого-то элемента эксклюзива. Чего-то, что могло бы создать впечатление расширенной комплектации, а не тривиальный набор кабелей и заглушки. Такое ощущение, что производитель сэкономил на комплекте, и это выглядит достаточно странно на фоне такой привлекательной упаковки. Может, и плату где-то урезали?





Дизайн и особенности платы

ASRock 890GX Extreme3 соответствует стандарту ATX, а габариты почти классические - 305 х 244 мм. Цветовая палитра разъёмов может приглянуться фанатам питерского "Зенита" и московского "Динамо", а также всем симпатизирующим сочетанию синего и белого. Текстолит же тёмно-коричневого цвета, что не совсем характерно для продукции фирмы ASRock.

450x367  94 KB. Big one: 1500x1223  743 KB

На радиаторе северного моста приклеена алюминиевая скобка с названием компании-производителя. На других тоже приклеены пластинки, но с синими узорами. Безусловно, выглядит всё это красиво, но получается так, что радиаторы сверху закрыты. Это может негативно отразиться на их обдуве и способствовать росту температуры. Радует тот факт, что клей несильно держит пластины и их можно снять.

Как и все рассмотренные платы на AMD 890GX, данная плата также оборудована двумя разъёмами питания - 24-х и 8-ми штырьковым. В инструкции сказано, что можно использовать блок питания с комбинацией 20+4. Плата поддерживает все процессоры в конструктиве АМ3 и, как следствие, память стандарта DDR3. Для неё распаяно четыре слота синего и белого цветов.

450x284  67 KB. Big one: 1500x947  477 KB

Для включения двухканального режима работы необходимо установить модули в разъёмы одного цвета. Режимы работы памяти, заявленные производителем, в теории соответствуют: DDR3 800 / 1066 / 1333 / 1600 (разгон) / 1800 (разгон). На самом деле это обычные делители. Максимальный допустимый объём 16 ГБ достигается установкой 4-х модулей по 4 ГБ.

Длинная видеокарта, установленная в верхний PCI-e x16 слот, не мешает доступу к защёлкам разъёмов памяти. Однако ж с системой охлаждения процессора не все так радужно. Присутствует некоторый элемент несовместимости кулера процессора и модулей памяти. Отчасти это обусловлено близким расположением слотов к процессорному разъёму. Другой проблемой могут стать радиаторы, установленные на памяти.

Питание процессора выполнено по схеме 8+2. Управляющая микросхема (контроллер) - ST L6717.

450x369  94 KB. Big one: 1500x1231  613 KB





Используются драйверы ST L6743. На все фазы отведено по одному транзистору PH9030L на верх и по два PH6030L на низ. Все конденсаторы на материнской плате твердотельные. Было бы странно увидеть другие на продукте подобного класса в наше время.

450x238  57 KB. Big one: 1500x794  385 KB

Мосфеты накрывает радиатор составной конструкции. Основание представляет алюминиевую пластину с крючками, к которым крепятся рёбра. Они же, в свою очередь, пронизаны тепловой трубкой и приклеены. Следов пайки нигде не видно (что, прямо скажем, не очень хорошо). Как обычно, в роли термоинтерфейса выступает материал, похожий на резину, толщиной 0.5 мм, в данном случае тёмно-серого цвета.

450x122  10 KB. Big one: 1500x405  73 KB

450x253  25 KB. Big one: 1500x842  139 KB

Радиатор северного моста соединяется с "мосфетным" тепловой трубкой диаметром 5 мм. Он не монолитный, а состоит из нескольких элементов. Подошва изготовлена из алюминиевой пластины толщиной 1 мм. К ней приклеен основной радиатор, в котором проделана канавка для тепловой трубки. Это не самая удачная конструкция из-за большого количества "переходов" в цепи СО, которые увеличивают тепловое сопротивление. К тому же, как отмечалось выше, радиаторы прикрыты декоративными элементами, что препятствует нормальному обдуву. В качестве термоинтерфейса применяется старая знакомая – «клубничная жвачка» без вкуса и запаха:

450x322  32 KB. Big one: 1500x1074  273 KB 450x326  33 KB. Big one: 1500x1087  270 KB

Вызывает уважение лишь радиатор южного моста. Он монолитный и "практически" игольчатый, а высота его рёбер достигает 10 мм. Термоинтерфейс аналогичен нанесённому на радиатор северного моста:

450x116  20 KB. Big one: 1500x388  141 KB

Крепятся все теплоотводящие элементы пластмассовыми клипсами на пружинках и, соответственно, прижим слабый. После демонтажа всей системы охлаждения взору предстаёт набор логики компании AMD, а именно северный мост 890GX...





445x450  78 KB. Big one: 885x895  230 KB

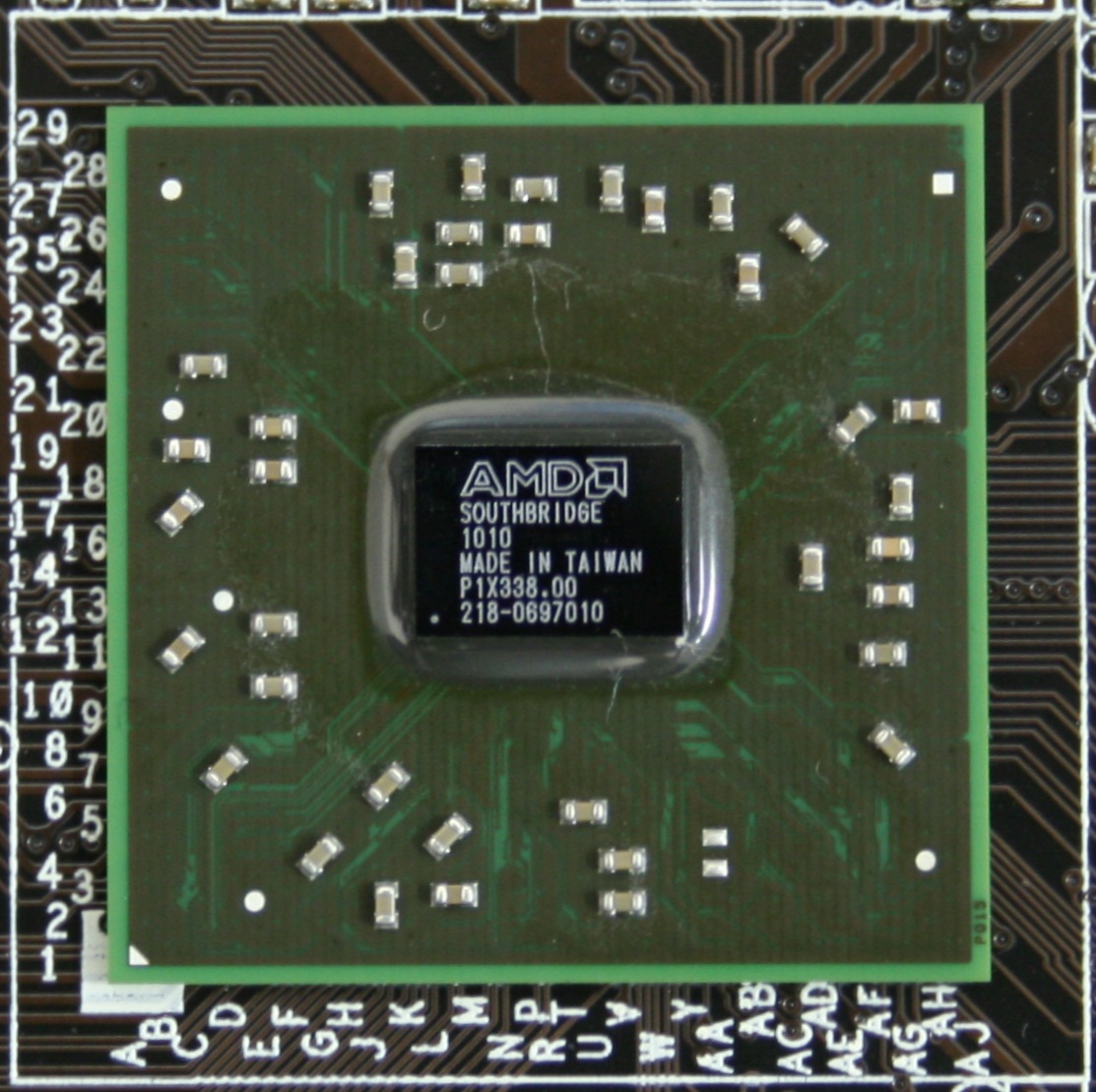

...и южный SB850:

450x448  78 KB. Big one: 1113x1109  307 KB

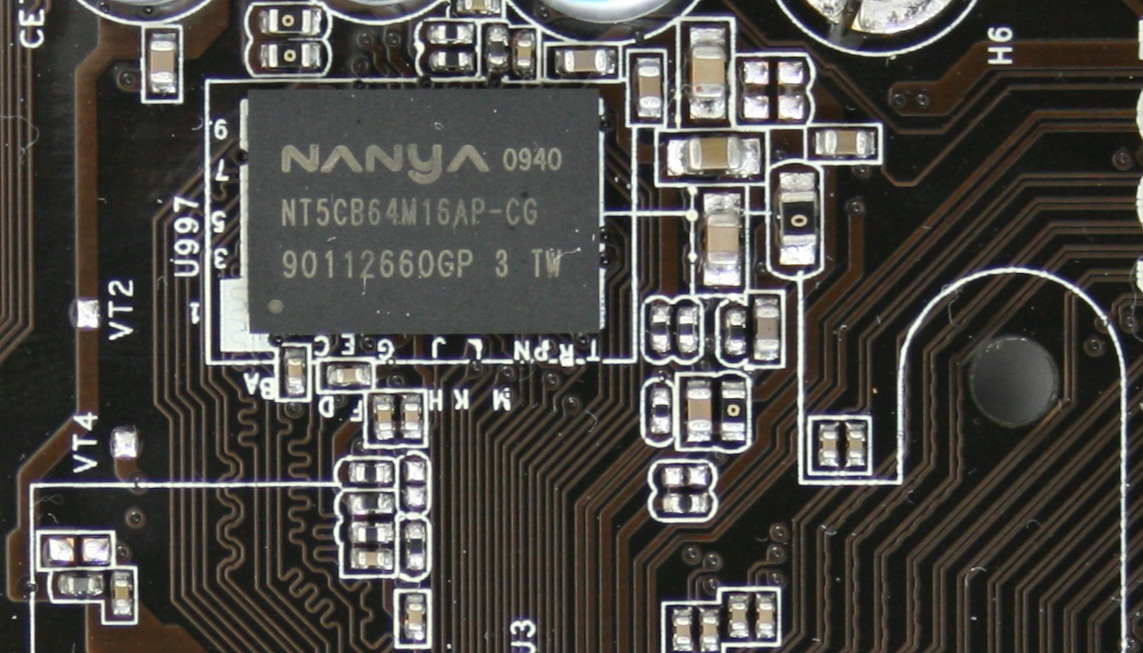

Оба уже примелькались в обзорах и ничего нового не представляют. Рядом с северным мостом можно обнаружить микросхему памяти типа DDR3 производства компании Nanya с маркировкой NT5CD64M16AP-CG. Производитель заявляет о возможности работы памяти на частоте 1333 МГц:

450x257  60 KB. Big one: 1143x653  255 KB

Помимо интегрированного в северный мост видеоадаптера AMD Radeon HD4290, есть возможность установить несколько дискретных графических карт, в том числе с поддержкой режимов CrossFireX и Hybrid CrossFire. Для этого на плате распаяно три слота PCI-e х16, которые работают по формуле 8+8+4 или 16+0+4:

414x450  108 KB. Big one: 1380x1500  760 KB

Причём все разъёмы PCI-e x16 различаются "аппаратно". Это хорошо заметно на обратной стороне платы:

400x450  82 KB. Big one: 1186x1335  524 KB

Первый - x16, второй - x8, а третий - x4. Также на плате присутствуют три слота PCI и один - PCI-e x1. Установив пару видеоадаптеров с двухслотовой системой охлаждения, свободными остаются три разъёма: PCI-e x4, PCI-e x1, PCI. Иными словами, можно ещё предусмотреть различные варианты карт расширения под свободные слоты. С этой точки зрения дизайн удачный.

Для поддержки накопителей присутствуют шесть портов SATA 3, реализованные интегрированным в южный мост SB850 контроллером. Разумеется, как и в других продуктах на этом чипе, есть поддержка режимов RAID 0, 1, 5, 10, JBOD.

450x280  50 KB. Big one: 1500x932  338 KB

А вот от поддержки IDE производитель отказался. Может это и правильно, учитывая, что SATA вышла уже третья «реинкарнация», и устройств с устаревающим интерфейсом на полках магазинов становится всё меньше. За компанию с IDE в 890GX Extreme3 инженеры ASRock вычеркнули и старый добрый FDD интерфейс. Хотя, я часто вижу, как отдельные бухгалтеры в нашей организации записывают какие-то данные на дискеты, но более продвинутые из них уже потихоньку переходят на флеш-накопители (прохресс, однако! - прим. ред.). Эту плату можно встретить у рядового офисного работника в домашнем компьютере, где он, отдыхая от рутины трудовых будней, запускает Метро 2033 (а может GTA IV или Alan Wake). Но внешние накопители и другие периферийные устройства тоже куда-то надо подключать, и для этого на плате, в самом низу, разместились четыре разъёма USB 2..

450x191  37 KB. Big one: 1500x635  227 KB

Ещё четыре гнезда этого стандарта можно обнаружить на задней панели. Кроме того, там же размещены два порта нового стандарта USB 3.0:

450x396  93 KB. Big one: 1500x1321  607 KB

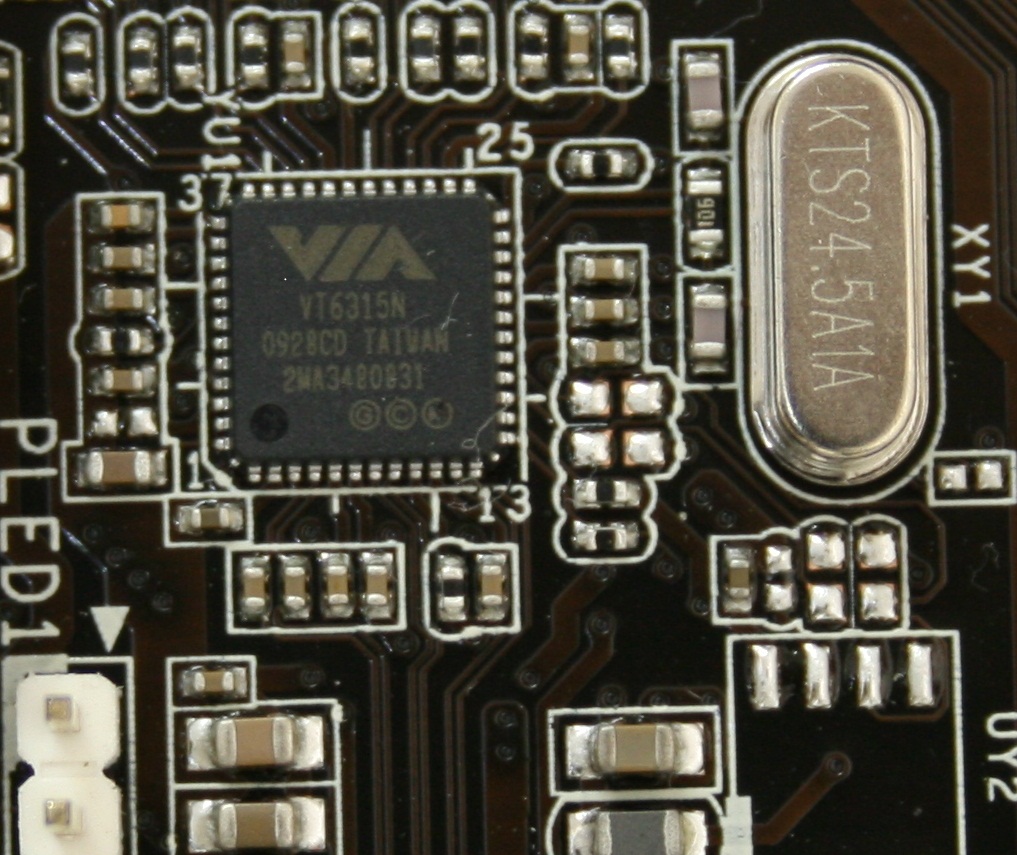

Хотя южный мост и не обеспечивает нас этим интерфейсом, производитель нашёл выход из ситуации и разместил на плате сторонний чип контроллера USB 3.0 компании NEC. С каждым днём подобных устройств становится всё больше, и поэтому похвально, что производитель, шагая в ногу со временем, реализовал в своём продукте задел на будущее. Помимо этого есть поддержка интерфейса IEEE 1394, которая реализована при помощи чипа VIA VT6315N:

350x294  51 KB. Big one: 1017x855  272 KB

Один порт расположен на задней панели, ещё один разъём распаян рядом с самой микросхемой, внизу платы. По соседству разместились кнопки POWER и RESET, а также штекер для подключения индикаторов и кнопок корпуса. Тут же распаян индикатор, отображающий коды загрузки POSТ.

450x289  62 KB. Big one: 1500x962  417 KB

В левом нижнем углу можно обнаружить гнездо COM порта и восьмиканальный звуковой кодек VIA VT2020:

450x280  51 KB. Big one: 1500x934  319 KB
450x438  86 KB. Big one: 1125x1094  363 KB

Рядом расположены разъёмы S/PDIF Out и передней аудиопанели. Неподалёку от микросхемы кодека можно обнаружить контроллер ввода/вывода и мониторинга NUVOTON NCT6771F:

450x345  75 KB. Big one: 1500x1150  480 KB

Безусловно, есть на плате и сетевой адаптер, который представлен чипом Realtek RTL8111Е.

450x265  66 KB. Big one: 1500x884  415 KB

На задней панели ввода/вывода расположились следующие разъёмы:

450x115  24 KB. Big one: 1500x382  153 KB
  • Один разъём PS/2 для клавиатуры;
  • Четыре разъёма USB 2.0;
  • Два разъёма USB 3.0;
  • Один разъём IEEE1394;
  • Один разъём eSATA;
  • Один порт D-Sub;
  • Один порт DVI-D;
  • Один порт HDMI;
  • Один гигабитный сетевой разъём RJ-45;
  • Пять аудиоразъёмов minijack;
  • Один оптический S/PDIF Out коннектор;
  • Одна кнопка Clear CMOS.
