Система охлаждения корпуса

Система охлаждения Raven 2 состоит из четырех вентиляторов: вытяжного 120 мм под крышкой и трех 180 мм снизу на вдув.

Все они, хоть и содержат логотип SilverStone, на самом деле выпускаются Globe Fan. «Стодвадцатка» промаркирована как S12025 12L-3M и всегда крутится со скоростью 1000 RPM.

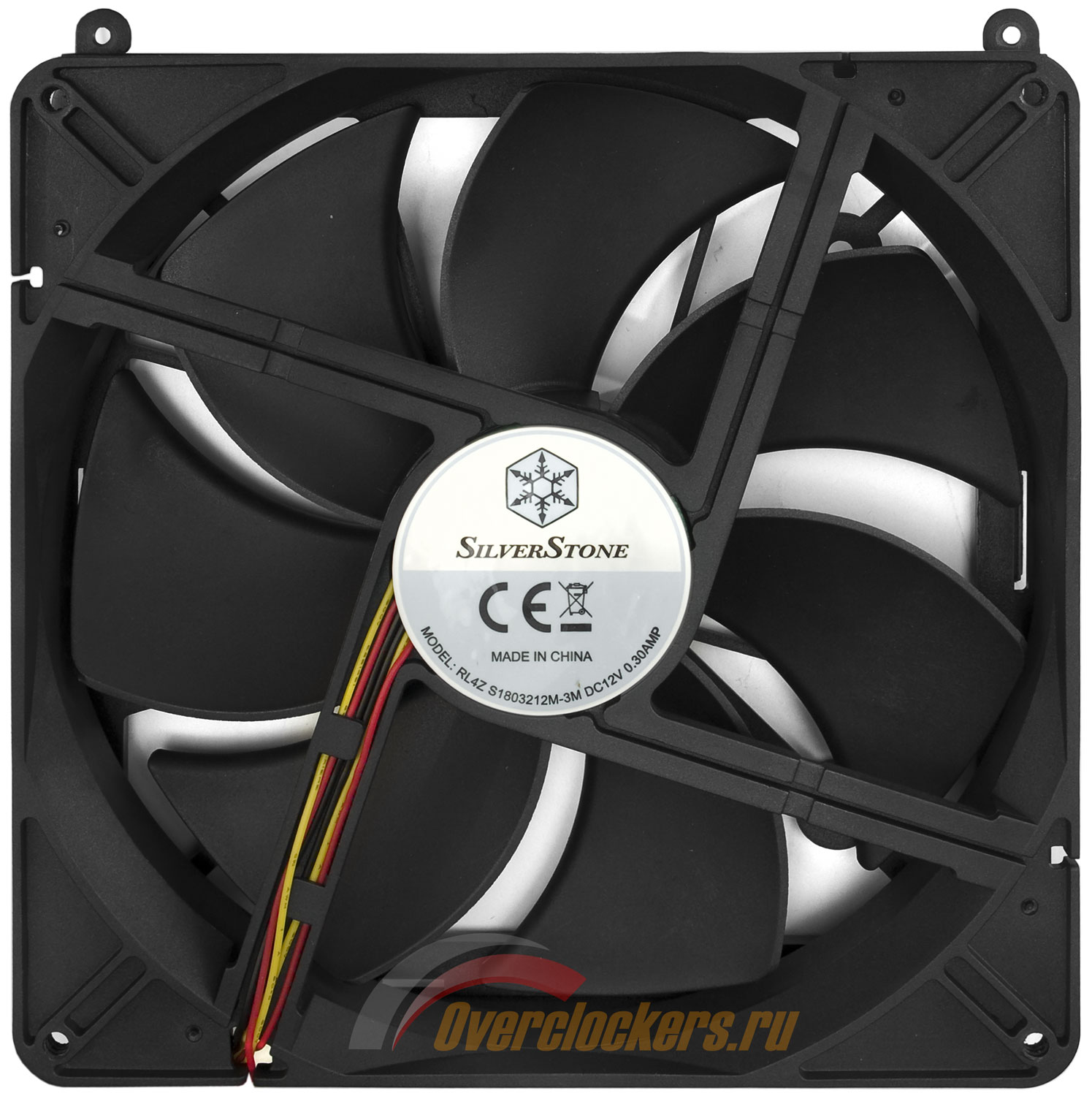

Оборотами 180 мм вентиляторов Globe Fan S1803212-3M можно управлять с помощью уже упомянутых рычажков. В положении High («H») на них подается чуть менее 12 В, что дает порядка 1000 оборотов в минуту, в Low («L») – около 8 В и 700 RPM соответственно.

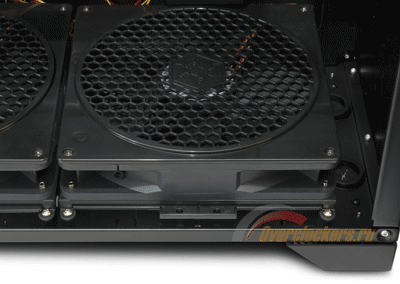

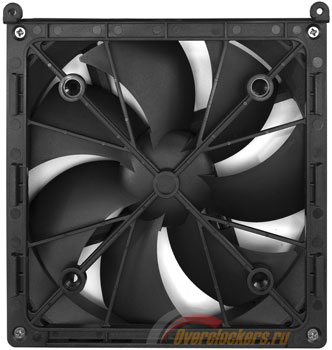

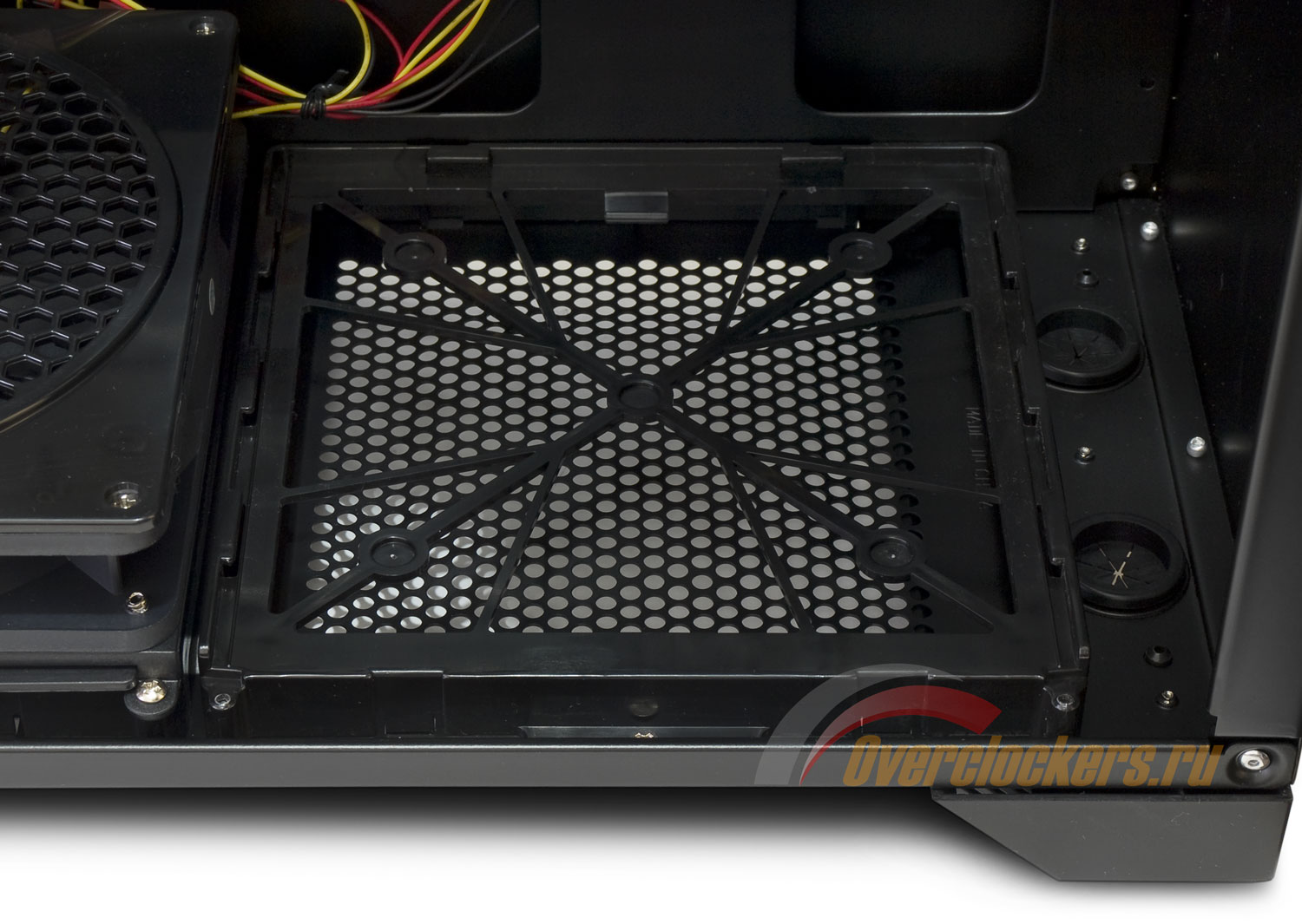

Эти вентиляторы, как котлета в многослойном бургере: сверху – пластиковая решетка, снизу – рамка с фильтром, потом еще одна, на этот раз крепежная, и только за ней, наконец, перфорированная стенка корпуса. Тем не менее, все это не сильно мешает вентиляторам «жить и работать на благо охлаждения системного блока». Упомянутая рамка крепления здесь также не лишняя: она позволяет легко, открутив всего два винта, демонтировать вентилятор.

Не забудем и про возможность с помощью штатных переходных планок установить на нижние вентиляторы (или вместо них) радиатор системы жидкостного охлаждения.

Такой перекос в сторону вдува вкупе с пылевыми фильтрами на всех «входных» отверстиях должен, по крайней мере, минимизировать накапливание в корпусе пыли. Вторым плюсом подобной организации системы охлаждения тестируемого корпуса является более равномерный продув всего отсека материнской платы. Здесь помогут и расположенные почти вплотную к ней нижние вентиляторы, и обильная перфорация сверху.

Реализацию подобной схемы (за исключением ориентации материнской платы) мы имели возможность ранее наблюдать в корпусе Lian Li Tyr PC-X2000. Система охлаждения этого корпуса оставила приятное впечатление: он оказался «тихим и холодным». Посмотрим, сможет ли SilverStone Raven 2 превзойти достижение своего именитого предшественника.

Инструментарий

• Прогрев CPU: LinX 0.6.4.
• Прогрев GPU: Fur Mark 1.7.0 («бублик»).
• Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
• Мониторинг температур CPU: RealTemp 3.0.
• Мониторинг температур HDD: SpeedFan 4.39.
• Разгон и мониторинг видеокарты: RivaTuner 2.26.

Методика тестирования с вентиляторами

Процессор Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Intel Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.0.

Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

Корпус тестировался в конфигурациях с одной видеокартой Radeon HD 4890 и с двумя. Во всех случаях разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1150 МГц по чипу и памяти соответственно. Фиксация показателей температур GPU происходила после их стабилизации (пять минут без изменений). Системы охлаждения видеокарт работали в штатном автоматическом режиме. Поэтому на графике указаны также доли от максимальных оборотов их турбин.

Из винчестеров на графике представлен тот, что прогрелся до наибольшей температуры.

Температура в помещении в ходе всего тестирования находилась в пределах интервала 24–25 градусов.

Дополнительно в тестировании системы охлаждения корпуса принял участие открытый стенд.

Для проверки акустических параметров вентиляторы SilverStone Raven 2 запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде, в двух режимах работы корпусных вентиляторов: все большие – на «High» (≈1000 RPM) и – на «Low» (≈700 RPM).

Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одиночного (!) Radeon HD 4890 на время тестирования фиксировалась на минимальном доступном уровне – 20%.

Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Отдельно были проведены измерения уровня шума системы со снятыми внутренними решетками 180 мм вентиляторов («wo mesh» на графиках). Соответствующих «грилей» на замену у меня не нашлось.
