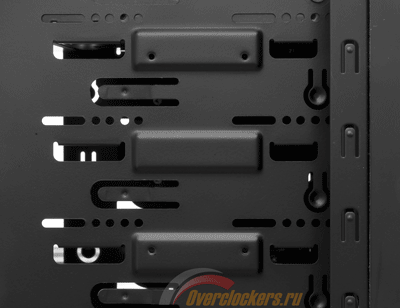

И в довершение истории про монтаж жестких дисков упомянем про штатное крепление для 2.5”-устройства в тестируемом корпусе. Твердотельный накопитель (Solid State Drive) или мобильный жесткий диск прикручивается к комплектной пластине, а уже она в свою очередь – к направляющей пятидюймовых отсеков с обратной стороны RV02. Выглядит это следующим образом:
Не забудем и про блок питания. Казалось бы, прикручиваешь его штатными четырьмя винтами (а кто-то обходится и двумя – по диагонали), да и дело с концом.
Но инженеры SilverStone предпочли перестраховаться – все-таки нестандартное «висячее» положение. А блоки питания в таких корпусах порой используют тяжелые... Как наш стендовый Enermax Revolution :).
Поэтому в комплекте Raven 2 присутствуют два дополнительных аксессуара.
реклама

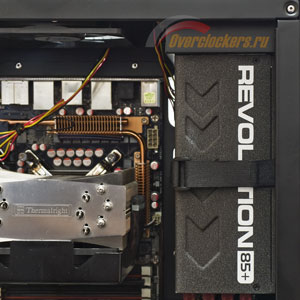

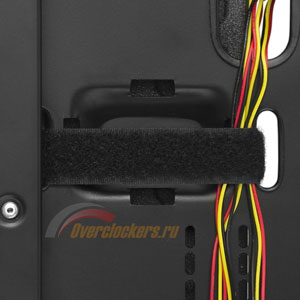

Первый – это ремень-фиксатор на липучке. Им блок питания можно притянуть к поддону. Заранее пропускаем ремень через петли (иначе протолкнуть его вдоль задней стенки корпуса будет проблематично) и просто затягиваем на блоке питания. Выглядит это следующим образом:
Похожее крепление (правда, жесткое, представленное солидной стальной конструкцией) мы уже встречали в корпусе Lian Li Armorsuite PC-P50.

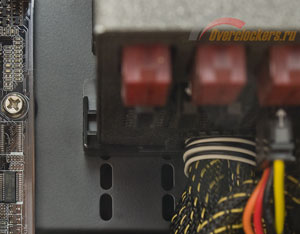

Но в SilverStone Raven 2 есть кое-что еще. Те, кому и такое крепление покажется недостаточно надежным, могут использовать и комплектный пластмассовый уголок. Он подпирает блок питания снизу. И именно для него предназначены многочисленные мелкие вырезы в поддоне материнской платы. Дополнительно зафиксировать таким образом в тестируемом корпусе можно блок питания длиной от 14 до 23 сантиметров (а значит, абсолютное большинство представленных на рынке моделей стандарта ATX).
Блок питания с большим вентилятором в RV02 можно установить обоими основными способами: этой самой вертушкой внутрь и наружу. Сразу скажу, что заметного влияния ориентации блока питания на температурные режимы компонентов в ходе тестов отмечено не было.
Карты расширения в тестируемом корпусе крепятся с помощью старых добрых винтиков. Некоторые обозреватели отмечают, что в черном изнутри Raven 2 лучше бы смотрелись черные же заглушки карт расширения. Хочется у них спросить: а часто ли они видели такие монтажные планки у самих карт расширения? «Темненные» встречаются, но совсем черные мне как-то не вспоминаются. Абсолютное их большинство – такие же серебристые, как и заглушки в RV02. В этом смысле в корпусе все гармонично.
Но совсем уж отъявленные эстеты, что «заморочатся» подбором комплектующих под черный изнутри Raven 2, могут обратить внимание на комплект черных перфорированных заглушек SilverStone Aeroslots. Правда, не уверен, что его будет легко найти у нас в продаже.
реклама
Что касается ограничения на длину карт расширения, то в тестируемом корпусе без проблем разместятся любые платы не длиннее 310 мм. А значит, все современные видеоускорители бытового сегмента, кроме, разве что, Radeon HD 5970 (его длина приближается к 35 см). Но даже их установить в корпус удастся – производитель отдельно упоминает, что для этого достаточно снять решетку нижнего 180 мм вентилятора. А вот если вы захотите водрузить на эти "вертушки" радиатор системы жидкостного охлаждения, то объем доступного картам расширения пространства ощутимо сократится.
SilverStone Raven 2 – первый корпус, который мы протестировали в том числе и с двумя видеоускорителями. О результатах – ниже.

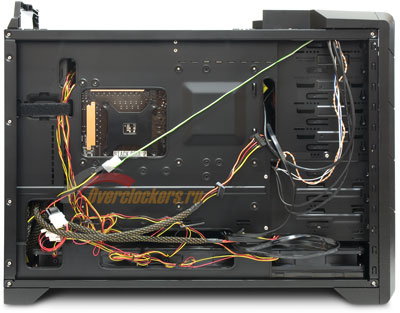

Пока же несколько слов об укладке кабелей. Бо́льшую часть неиспользуемых шлейфов действительно можно провести за поддоном материнской платы RV02. Соответствующие отверстия расположены удобно, а ме́ста по ширине достаточно – более двух сантиметров.

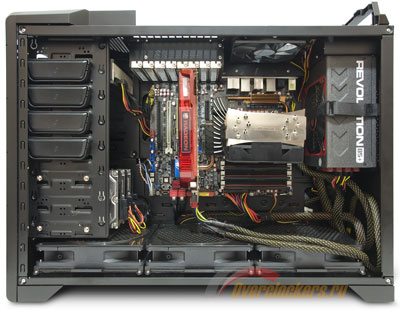

Портит картину лишь то, что все неиспользуемые кабели блока питания, хотя их можно скрутить и кинуть прямо под ним, остаются на виду. Но в целом система, собранная в SilverStone Raven 2, все-таки выглядит достаточно аккуратно:

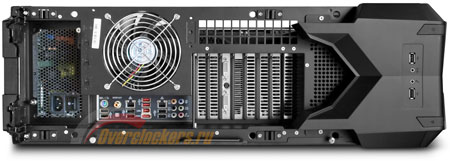

Только это далеко не все кабели, о которых нужно беспокоиться в данном корпусе. Не сто́ит забывать и про внешние. Ведь здесь-то они внутри – под верхней крышкой RV02.

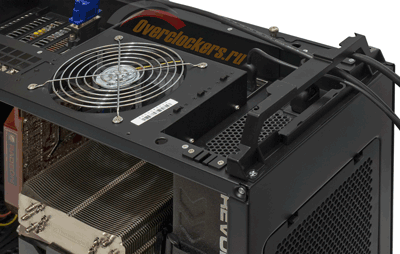

Мои опасения по поводу того, что под ней не хватит места каким-нибудь особо крупным разъемам (или, например, переходникам, вроде DVI -> D-SUB и DVI -> HDMI) не подтвердились: от заглушек карт расширения до крышки – около восьми сантиметров. Выводятся провода через отдельную пластмассовую арку.
Я специально называю ее аркой, а не ручкой, т.к. что она, что крышка – довольно хлипкие, их не сто́ит использовать ни для подъема самого корпуса (12.5 кг, напомню), ни, тем более, – системы в нем (описываемый стенд перевалил за 20 кг).

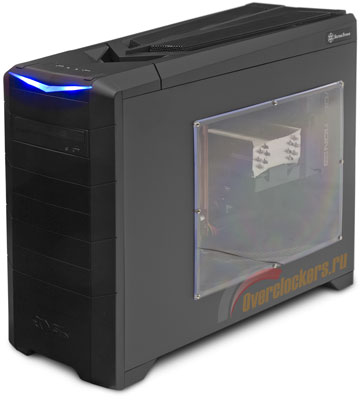

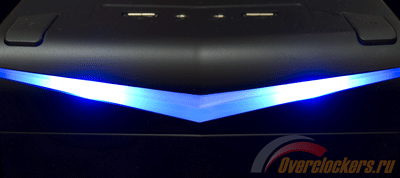

Декоративная вставка на верхней передней грани включенного Raven 2 ожидаемо светится (она выполняет функцию индикатора питания – Power LED, правда, подключается не к материнской плате, а к блоку питания). Но не только синим: активность жестких дисков отображает еще один красный диод в центре (HDD LED).
Выглядит собранная в SilverStone RV02 система действительно интересно:
