Особенности сборки
Я начал сборку с монтажа материнской платы... и, как оказалось, поторопился. Впрочем, не будем забегать вперед. Обо всем по порядку.
Материнская плата в SilverStone Raven 2 устанавливается на стандартные шестимиллиметровые стойки.
Шесть из них – верхние – уже вкручены в поддон.

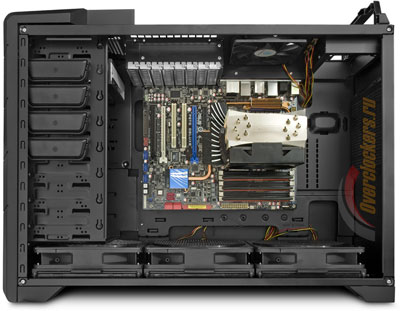

Как же одиноко выглядит полноразмерная ATX-плата с не самым маленьким кулером (Thermalright Ultra-120 eXtreme) в тестируемом корпусе!

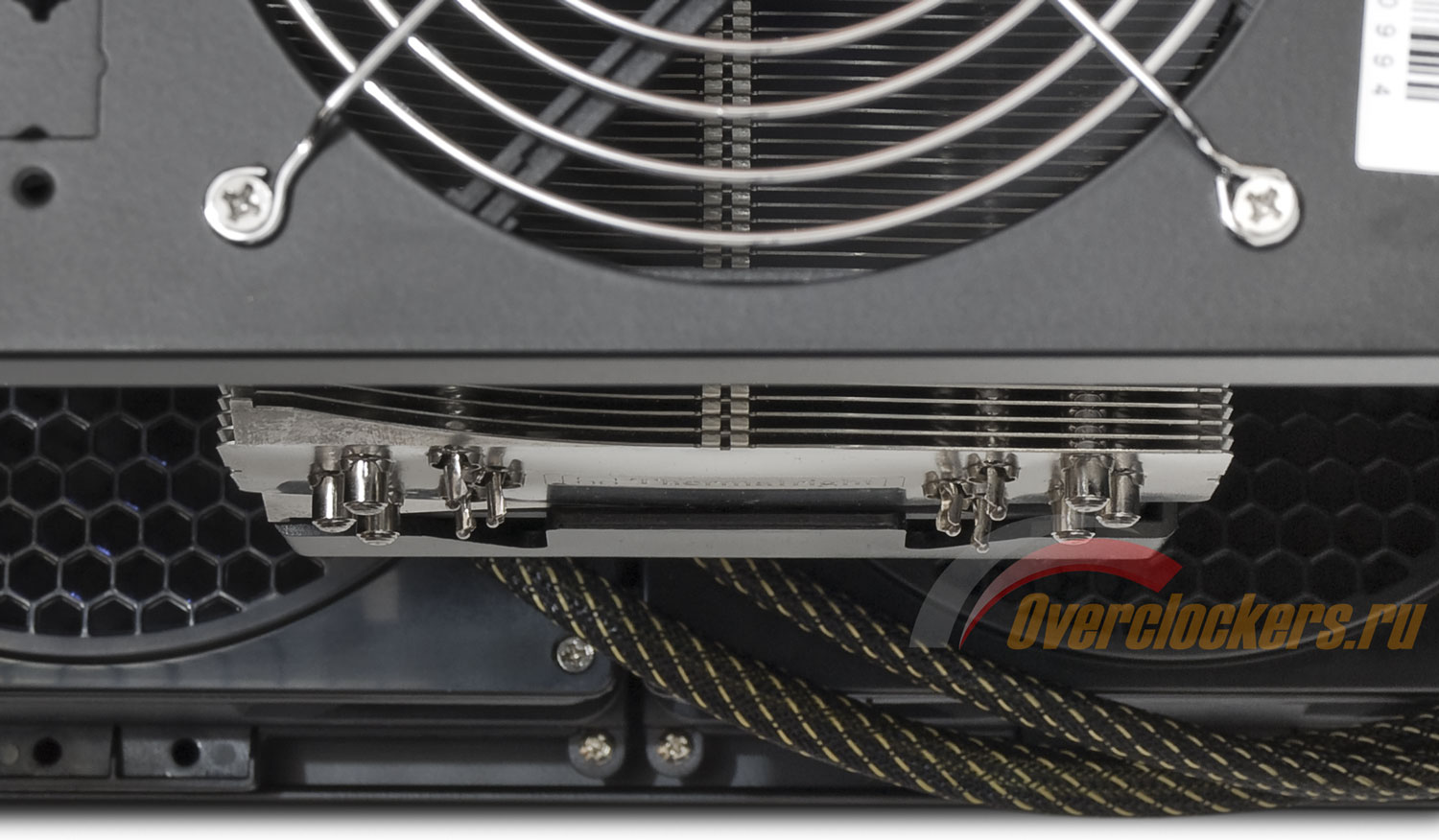

Проблем совместимости по высоте с крупными процессорными системами охлаждения также не будет: упомянутый 155-миллиметровый TRUE не доставал до окна добрых полтора сантиметра:
реклама

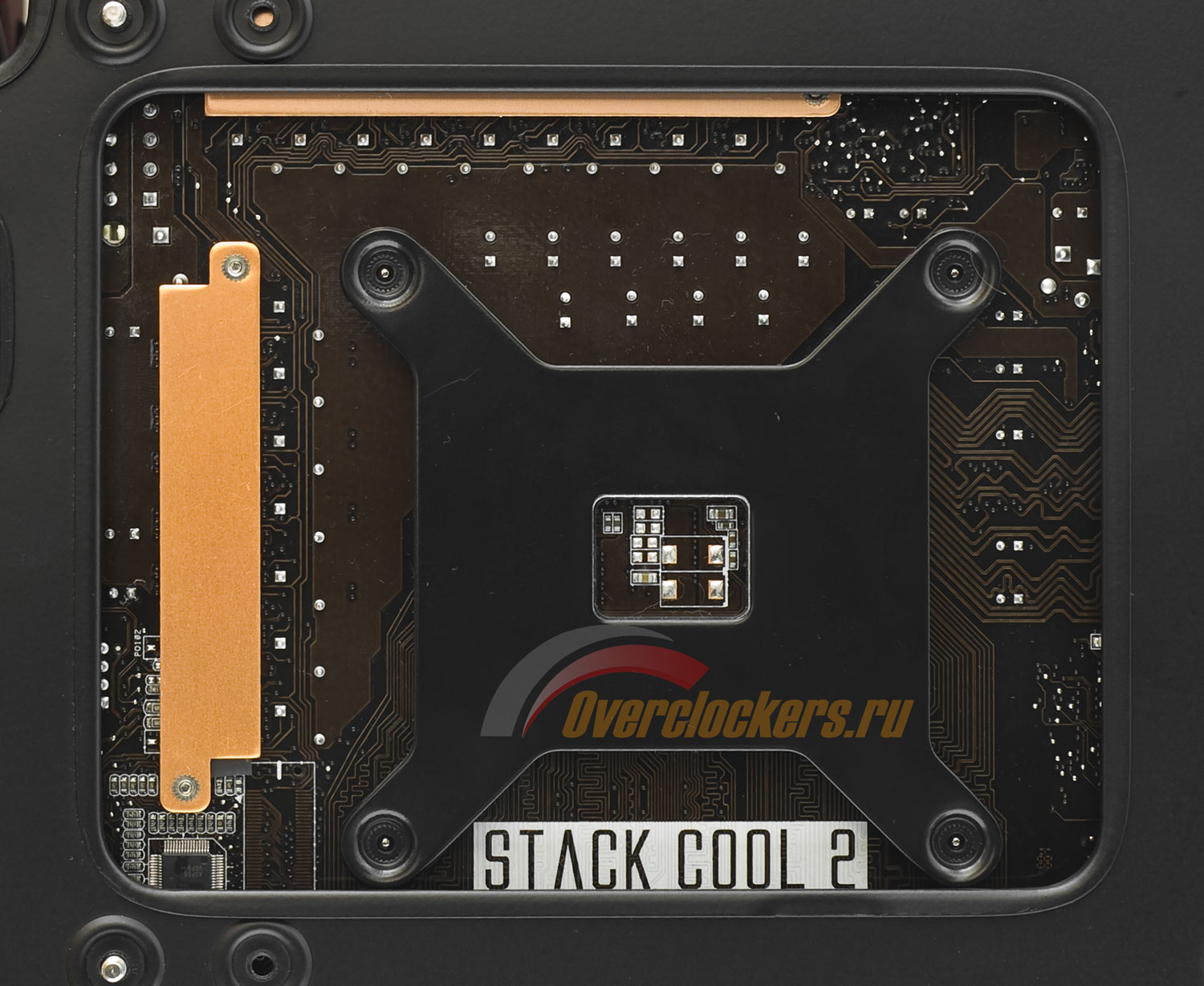

А вот с отверстием «под backplate» не все так гладко. Процессорный разъем на стендовой плате Asus P6TD Deluxe расположен довольно стандартно, но все равно с одной стороны он буквально упирается в край этого выреза. Будь сокет чуть ближе к слотам памяти (а такие материнские платы встречаются, взять ту же EVGA X58 SLI Classified), и данное отверстие стало бы бесполезным.
Внимательные читатели могли заметить на первой фотографии данного раздела уже вставленный в RV02 привод. Не в самом верхнем отсеке он по нескольким причинам.
Начнем с того, что там сверху вентиляционные отверстия, перегородить которые приводом – значит нарушить «баланс» системы охлаждения корпуса. Возможно, поэтому производитель и не оснастил верхний отсек системой безвинтового крепления пятидюймовых устройств.

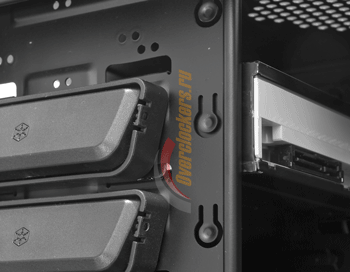

Зато следующие четыре могут похвастать ее наличием:
Крупная пластиковая кнопка с логотипом SilverStone «выпускает» ножки и надежно фиксирует устройство в отсеке. Хотя больше в этом помогают четко подобранные размеры: и обычный-то привод буквально зажат между направляющими, а уж мой, чуть раздавшийся за счет краски, так и вовсе с трудом протиснулся в RV02.
реклама
Ну, а теперь вторая причина, почему пользоваться верхним 5.25"-отсеком неудобно (а для некоторых устройств он не подойдет в принципе). Кстати, это касается и второго: по глубине их изнутри ограничивает фиксатор карт расширения. Поэтому устройства длиннее 195 мм (например, многие контейнеры для жестких дисков) туда в принципе не поместятся.

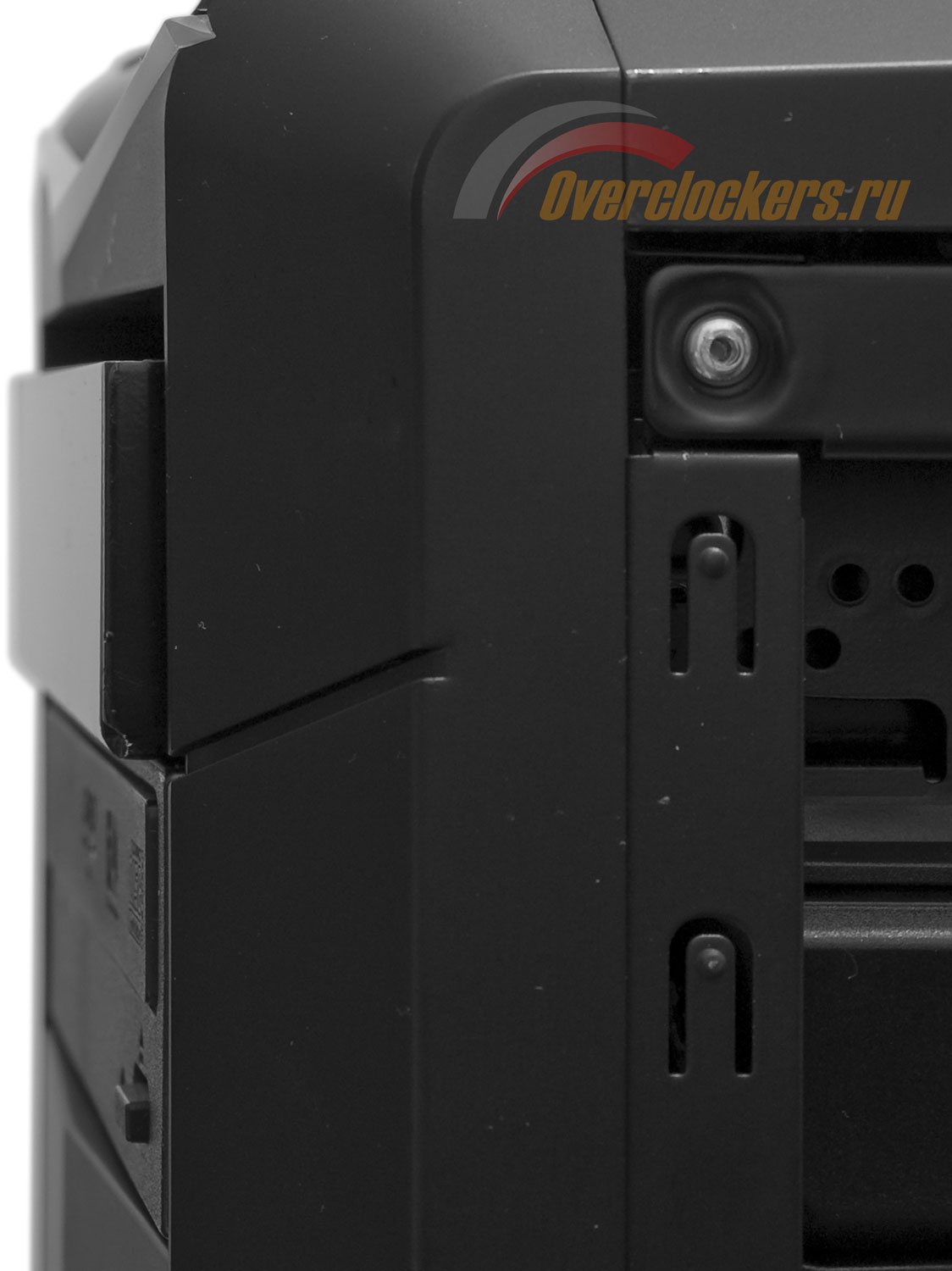

Так, упершийся изнутри в этот фиксатор Scythe Quiet Drive все равно выступает из передней панели:
Вот она – расплата за лишний слот расширения.
С подключением 180-миллиметрового привода также пришлось бы помучиться. Но зачем, если можно просто установить его в соседний отсек, да еще и воспользовавшись безотверточным креплением?

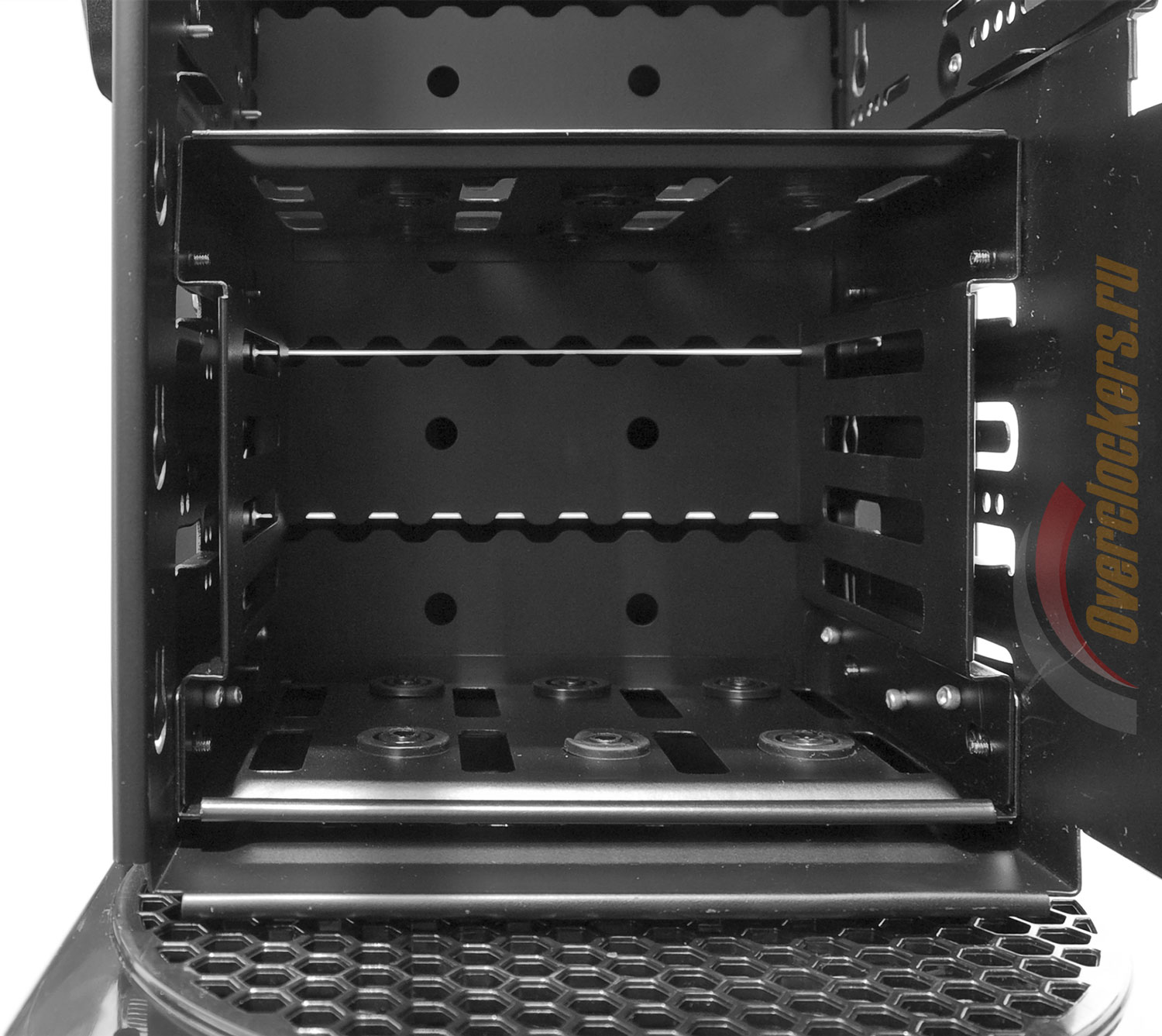

Установка жестких дисков в SilverStone Raven 2 начинается с извлечения корзины. Уже занявшая свое место материнская плата при этом будет мешать. Помните, я прикрутил ее первой? Вот и напрасно :). Но откручивать материнку не хотелось, поэтому пришлось вытаскивать корзину спереди.

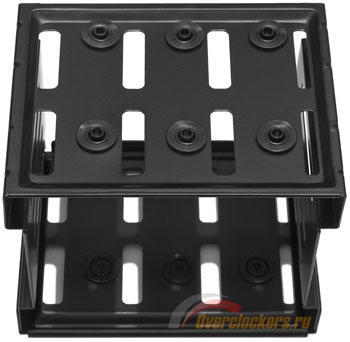

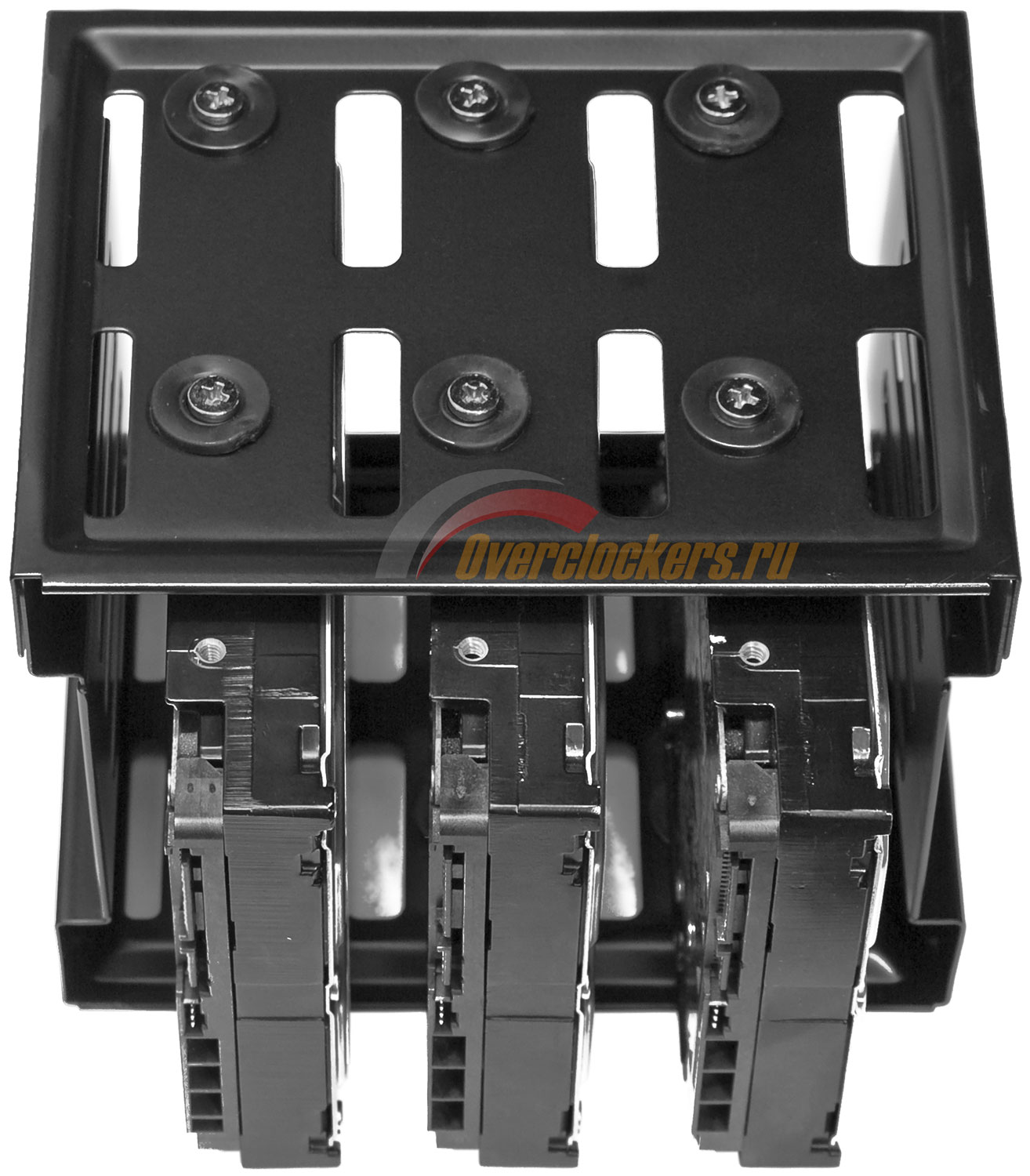

Винчестеры в нее ставятся вертикально, контактируют они при этом только с резиновыми прокладками, призванными препятствовать передаче вибраций. Очень мягкие резинки неплохо справляются со своей задачей.
Здесь-то и понадобятся необычные винты, которых в комплекте с RV02 ровно необходимый минимум – 12 штук. Поэтому, если не будете изначально забивать корзину жесткими дисками под завязку, лучше побеспокоиться о месте хранения неиспользованных винтов. Производитель этого не сделал.

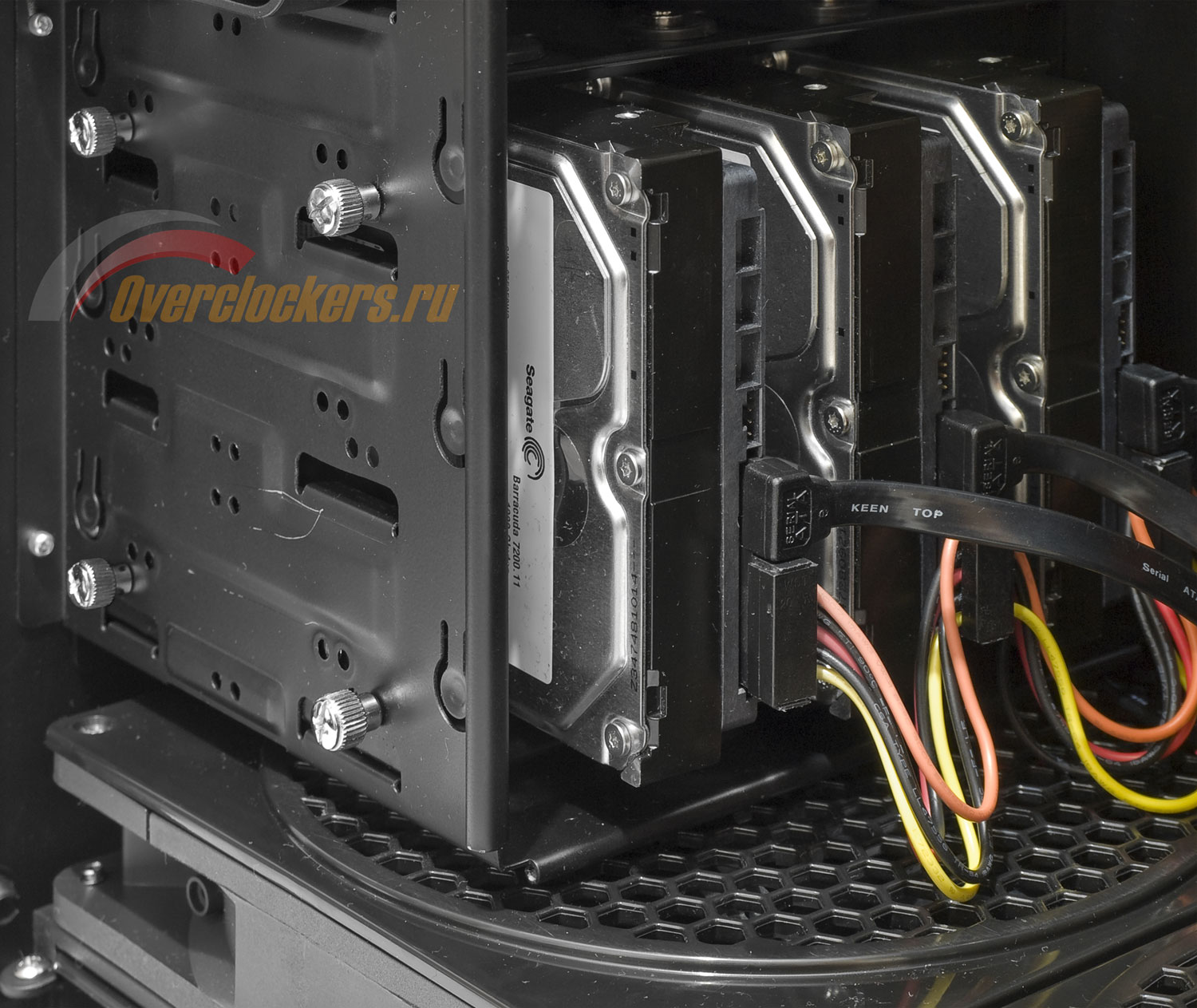

Далее задвигаем корзину с винчестерами обратно в корпус и прикручиваем к направляющим восемью винтами с накаткой (по четыре с каждой стороны). Здесь необходимо замечание: в SilverStone Raven 2 используются два типа таких винтов – с резьбой M3 и M3.5, абсолютно одинаковые во всем остальном. Вторые используются, например, для крепления боковых панелей. А вот на корзине жестких дисков резьба именно M3. Поэтому я не сразу понял, почему некоторые винты в нее вкручиваются, а некоторые – нет. Сыграло здесь роль и то, что винчестеры упирались в переднюю панель, и дырки корзины были не по центру соответствующих отверстий в направляющих. Казалось, что еще чуть-чуть надавишь, и винт вкрутится. Но – нет. Вот такой небольшой конфуз :).
