Обзор корпуса SilverStone Raven 2 (модификация SST-RV02B-W) (страница 3)
реклама

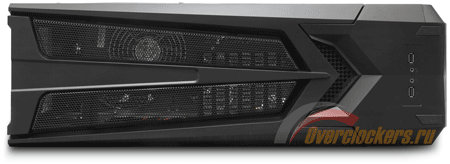

По остальной верхней панели становится понятна главная компоновочная особенность тестируемого корпуса – повернутая на 90° материнская плата. Декоративная пластиковая крышка с обильной перфорацией легко снимается (она крепится с помощью пластиковых же штырьков, плотно сидящих в своих пазах). И под ней обнаруживается, также обильно «продырявленная», ...типичная задняя панель компьютерного корпуса. Восемь (!) перфорированных заглушек слотов расширения, отверстие для планки I/O-панели материнской платы, 120 мм вентилятор рядом и вырез под блок питания – все расположено совершенно стандартно.
Блок питания даже не переместили к слотам расширения – с этой точки зрения в SilverStone Raven 2 все очень консервативно (если это слово вообще можно употреблять применительно к данному корпусу).
Отметим, что вытяжной 120 мм вентилятор прикрыт правильной «проволочной» решеткой.

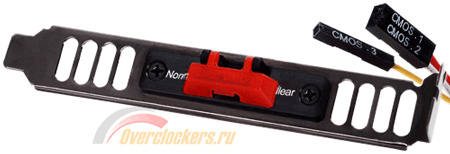

А лишний слот расширения позволит добавить какую-нибудь планку (внешних портов или, например, фирменную с кнопкой обнуления BIOS – SilverStone CLEARCMOS), не занимая ценный слот. Либо, например, разместить в тестируемом корпусе четыре видеокарты с двухслотовыми системами охлаждения ;).
реклама
Между заглушками слотов расширения и вырезом для блока питания на верхней панели Raven 2 притаились три переключателя оборотов вентиляторов. Они двухпозиционные и очень напоминают рычажки «Two Cool», виденные нами недавно в корпусе Antec Two Hundred. Переключатели подписаны Front, Middle и Rear. Забегая вперед, скажу, что это не означает присутствия в RV02 вентиляторов спереди и сзади. Все три переключателя заведуют нижними «стовосьмидесятками». Те установлены в ряд, и их действительно можно обозначить как переднюю, центральную и заднюю.

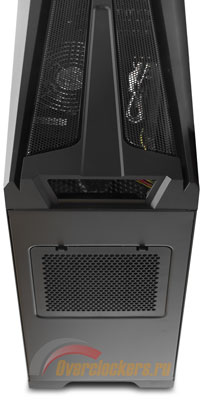

В задней части крышки присутствует отверстие для вывода проводов. Предполагается, что все кабели пройдут под крышкой назад и уже там будут аккуратным «хвостом» свисать вниз. Или тянуться вверх, если кто-то захочет поставить систему в SilverStone Raven 2 на пол.
Таким образом, единственным примечательным элементом на задней панели тестируемого корпуса остается большая квадратная вентиляционная решетка блока питания. Она оборудована съемным пылевым фильтром-сеткой на пластиковой рамке, который легко (де-)монтируется и моется. Штатных отверстий для крепления сюда вентилятора ожидаемо нет (все-таки у блока питания обычно есть свой :).

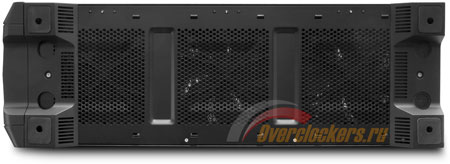

Вот мы добрались и до нижней панели RV02. Практически всю ее оккупировала ранее упомянутая тройка 180 мм вентиляторов. Их решетки уже обычные, штампованные. Впрочем, для вентиляторов, установленных на вдув, это не так критично.
реклама

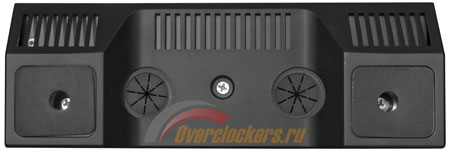

Ножки SilverStone Raven 2 образуют пластиковые выступы по углам, дополненные резиновыми прямоугольниками. Сзади между ними расположились обрезиненные же выходы шлангов системы жидкостного охлаждения. Ножки приподнимают корпус над поверхностью, на которую он установлен, примерно на два сантиметра, поэтому во избежание возможных перегибов шлангов в RV02 наверняка придется использовать так нелюбимые водянщиками угловые штуцеры.

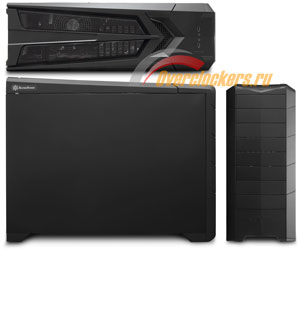

На этом завершаем внешний осмотр корпуса. Время заглянуть внутрь. Но сначала, как всегда, фотографии SilverStone Raven 2 со всех сторон:
