Обзор и тестирование видеокарты ASUS Radeon RX 5500 XT Dual Evo

Оглавление

Вступление

Видеокарта AMD Radeon RX 5500 XT существует в предназначенных для различных задач модификациях с объемом видеопамяти 4 и 8 Гбайт и принадлежит к игровым графическим ускорителям бюджетного сегмента. Из двух версий благодаря конечной стоимости выделяется младшая модель.

реклама

Ранее мы рассматривали старшую видеокарту ROG Strix Radeon RX 5500 XT компании ASUS, продемонстрировавшую отличные скоростные и температурные показатели. Теперь оценим более доступную модель, благо модификация Dual Evo отличается меньшими габаритами, альтернативной системой охлаждения, а также небольшими послаблениями в тепловом пакете и частотах.

Технические характеристики

Модель Radeon RX 5500 XT Dual Evo ROG Strix Radeon RX 5500 XT Radeon RX 5500 XT
Производитель ASUS ASUS AMD
Графический процессор Navi 14 Navi 14 Navi 14
Частота ядра, МГц 1733 1737 1685
Частота ядра (Turbo), МГц 1845 1845 1845
Заводской разгон ядра, МГц
Частота памяти, МГц 14000 14000 14000
Заводской разгон видеопамяти, МГц
Тип памяти GDDR6 GDDR6 GDDR6
Объем памяти, Гбайт 4/8 4/8 4/8
Шина памяти, бит 128 128 128
Разъемы интерфейсов 3 x DP, HDMI 3 x DP, HDMI 2 x DP, HDMI
Питание, разъемы Pin 8 8 8
Количество вентиляторов/диаметр, мм 2 x 100 2 x 92 1 x 100
Конфигурация подсистемы питания (vGPU+vMem), фаз 6 + 2 7 + 2 6 + 1
Power Limit (штат/макс), Ватт 125 / - 135 / - 125 / 150
Формат СО 2.5 слота 2.7 слота 2 слота
Размеры видеокарты, мм 242 x 129 279 x 129 180 x 110

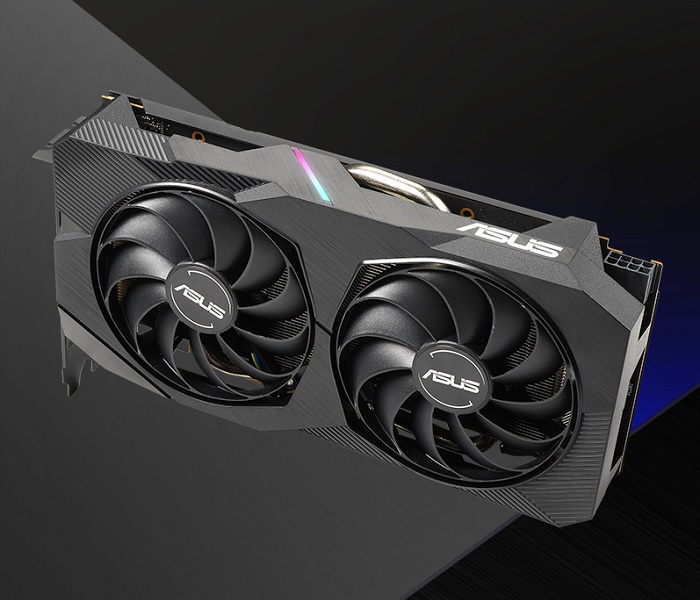

ASUS Radeon RX 5500 XT Dual Evo

Полное название: ASUS Radeon RX 5500 XT Dual Evo; код производителя: DUAL-RX5500XT-O4G-Evo.

анонсы и реклама

Внешний вид и размеры

Новинка ASUS выполнена в строгом черном цвете. Видеокарта получилась компактной в длину, но достаточно толстой. При установке в системный блок она займет 2.5 слота расширения, такое решение необходимо, чтобы уместить радиатор системы охлаждения.

450x274  30 KB. Big one: 1500x912  201 KB

Одним из отличий модели стали фирменные вентиляторы Axial-tech диаметром 100 мм, позволяющие прокачать больше воздуха. Черный внешний вид решили разбавить одинокой переливающейся полоской подсветки в верхней части.

450x261  31 KB. Big one: 1500x869  222 KB

реклама

С противоположной стороны находится металлический «бэкплейт». Он задействован в охлаждении графического процессора и микросхем памяти.

450x279  27 KB. Big one: 1500x929  206 KB

Дополнительное питание организовано единственным коннектором 8 pin. Потребление ASUS Radeon RX 5500 XT Dual Evo составляет 120-130 Вт, рекомендуется блок питания мощностью от 450 Вт.

450x188  19 KB. Big one: 1500x626  125 KB

На панели видеовыходов доступны три порта DisplayPort и один HDMI. Она перекрашена в черный цвет, дабы соответствовать строгому внешнему образу.

450x248  27 KB. Big one: 1500x827  185 KB

Система охлаждения

Изучение системы охлаждения начинается с демонтажа опорной пластины, на которой отмечаем термопрокладки.

450x347  32 KB. Big one: 1500x1155  217 KB

Конструкция бутерброда требует затем снять кожух с вентиляторами. Перед нами вентиляторы EverFlow со скоростью вращения 0 – 2700 об/мин и PWM управлением.

450x300  41 KB. Big one: 1500x1001  347 KB

Центральный элемент – это односекционный радиатор с двумя тепловыми трубками диаметром 8 мм. Все соединения тщательно пропаяны. В основании располагаются две вставки, накрывающие графический процессор и две микросхемы памяти (две вторые накрыты трубками).

450x264  37 KB. Big one: 1500x881  293 KB

Для мосфетов предусмотрен отдельный низкопрофильный радиатор.

450x282  38 KB. Big one: 1500x940  247 KB

реклама



Печатная плата

ASUS Radeon RX 5500 XT Dual Evo построена на оригинальной печатной плате черного цвета.

450x244  42 KB. Big one: 2500x1354  733 KB

Отметим неплотную компоновку SMD-элементов, что говорит о возможности создания более компактной версии Radeon RX 5500 XT.

450x244  32 KB. Big one: 2500x1356  570 KB

реклама

Сердцем героя обзора стал графический процессор Navi 14, произведенный по 7 нм техпроцессу на 34-й неделе 2019 года. Он включает 1408 шейдеров, 32 блока растеризации и 88 текстурных блоков.

450x242  52 KB. Big one: 1800x966  495 KB

Подсистема питания построена по схеме «6+2», в которой шесть фаз отведены на графический процессор, две – на видеопамять. На шесть каналов GPU устанавливается транзистор SiC632A с нагрузочной способностью 50 А. Беря в расчет TDP видеокарты (~125 Вт), инженеры сделали отличный запас по мощности.

В роли ШИМ-контроллеров GPU и Mem выступают микросхемы IR35217 производства International Rectifier и uPI Semiconductor uP9505P.

450x192  40 KB. Big one: 2000x853  507 KB

реклама

Видеокарта оснащена 4 Гбайт видеопамяти стандарта GDDR6. Данный объем набран четырьмя микросхемами производства Micron с маркировкой 9UA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).

Упаковка и комплектация

Упаковка Radeon RX 5500 XT Dual Evo выполнена в фирменном стиле производителя – с темной полиграфией, отметками на коробке основных технологий и раскрытием характеристик. Комплектация включает руководство пользователя.

450x405  45 KB. Big one: 1500x1349  300 KB

Тестовый стенд

Конфигурация

  • Материнская плата: ASUS Prime Z490-A (Intel Z490, LGA 1200);
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения процессора: Noctua NH-U12A;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4000 МГц 16 Гбайт (2 x 8 Гбайт);
  • Накопитель SSD: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

реклама

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась утилита MSI Afterburner.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался тест устойчивости 3DMark Fire Strike Extreme.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

реклама

Стандартные частоты ASUS Radeon RX 5500 XT Dual Evo

Видеокарта ASUS функционирует на эталонных частотах. Система охлаждения может похвастать технологией 0dB и позволяет кулеру при невысокой температуре переходить в пассивный режим. Температура ключевых узлов в обычной работе составляет 40-45°C.

450x369  140 KB. Big one: 775x636  90 KB

Приведем подробные характеристики микропрограммного обеспечения ASUS Radeon RX 5500 XT Dual Evo.

450x312  62 KB. Big one: 775x539  35 KB

реклама

Дополнительная информация из утилиты MorePowerTool с частотами в разных режимах и лимитами.

450x258  49 KB. Big one: 830x477  32 KB

Игровая нагрузка видеокарты Radeon RX 5500 XT Dual Evo демонстрирует сбалансированность системы охлаждения и запрограммированных настроек поведения. Новинка бустит до 1842 МГц при скорости вращения двух 100 мм вентиляторов 1250 об/мин.

Заметно нестандартное поведение кривой кулера; данная проблема часто отмечается на видеокартах Radeon последних серий. Однако даже в таком режиме температура графического процессора составляет лишь 57°C, силовая часть прогревается до 68°C, микросхемы памяти – до 66°C.

Потребление видеокарты составляет ~120 Вт, всего стенда – 175 Вт. Уровень шума равен 37 дБА, он невысок.

450x226  163 KB. Big one: 2436x1228  2054 KB

При максимальной скорости вращения крыльчаток температуры ядра, силовой части и памяти опускаются до 47°C, 53°C и 56°C соответственно. Видеокарта становится холоднее, но шумнее с показателем 55.1 дБА.

450x223  163 KB. Big one: 2416x1200  2048 KB

Оверклокинг видеокарт Radeon RX 5500 XT сильно ограничен лимитами, которые без снятия через правки реестра и драйвера не позволяют высоко поднять частоты ядра и памяти. В итоге перед нами этакий «безопасный» разгон.

После выставления максимальных значений ASUS Radeon RX 5500 XT Dual Evo бустит до 1947 МГц по ядру, частота памяти равна 1860 МГц (14880 МГц).

450x223  156 KB. Big one: 2402x1194  1951 KB

Что касается игровой производительности Radeon RX 5500 XT, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

ASUS Radeon RX 5500 XT Dual Evo приятно удивляет простой и в то же время продуманной в деталях конструкцией. Такие решения, как переработанная печатная плата, радиатор на двух тепловых трубках, «бэкплейт», который накрывает микросхемы видеопамяти, и отдельное размещение мосфетов под прямым обдувом больших вентиляторов, в сумме позволяют новинке оставаться холодной, тихой и удерживать высокие тактовые частоты.

В бюджетном игровом сегменте нечасто встретишь видеокарту подобного уровня качества, проработки и сбалансированности. За счет этого ASUS Radeon RX 5500 XT Dual Evo выделяется на фоне конкурирующих решений в положительном ключе и заслуживает внимания.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест видеокарту ASUS Radeon RX 5500 XT Dual Evo.
  • А также лично donnerjack за помощь в подготовке материала.
