Вступление

реклама

Лаборатория продолжает тестирование кулеров бюджетного сегмента, предназначенных для построения недорогого рабочего компьютера.

В очередном материале мы рассмотрим старшую модель семейства Air Frost известного производителя AeroCool, которая направлена на обеспечение максимальной эффективности охлаждения при компактных габаритах.

Упаковка и комплектация

Новинка поставляется в очень маленькой картонной упаковке под стать самому решению. На лицевой стороне приводится изображение испытуемого устройства, а также указана поддержка RGB-подсветки с фиксированным свечением.

409x450  68 KB. Big one: 1364x1500  496 KB
анонсы и реклама

На боковых сторонах находятся техническая спецификация системы охлаждения и ее описание на нескольких языках.

450x312  89 KB. Big one: 1500x1041  736 KB

После вскрытия упаковки пользователь найдет инструкцию, пакетик с термопастой и крепежную рамку с фиксаторами для сокетов Intel.

450x190  26 KB. Big one: 1500x634  174 KB

Внешний вид и особенности конструкции

реклама

AeroCool Air Frost 4 относится к стандартным низкопрофильным кулерам формата Top-Flow. В такой конструкции вентилятор дует перпендикулярно поверхности материнской платы и обдувает околосокетное пространство, что наиболее выигрышно при использовании с бюджетными системными платами, лишенными радиаторов подсистемы питания.

450x417  44 KB. Big one: 1500x1389  314 KB

В визуальном плане модель Air Frost 4 это типичный представитель своей конструкции с алюминиевыми пластинами на тепловых трубках и одним вентилятором. Последний крепится к радиатору с помощью пары комплектных скоб.

450x306  42 KB. Big one: 1500x1019  315 KB

Габариты кулера составляют 114 х 92 х 78 мм, масса – 250 г, из которых 220 г приходится на радиатор. Высота в 114 мм обеспечивает совместимость с большинством корпусов формата Middle Tower, а ширина в 78 мм в ряде случаев позволяет избежать конфликтов с высокими модулями ОЗУ.

450x308  41 KB. Big one: 1500x1026  316 KB

В конструкции теплорассеивателя используются четыре U-образные 6 мм тепловые трубки, на которые нанизаны 36 алюминиевых пластин толщиной 0.7 мм на расстоянии ~2 мм. Никакой пайки при этом не используется, что положительно отображается на цене продукта, но может повлиять на его эффективность.

450x310  54 KB. Big one: 1500x1032  393 KB

Ребра радиатора получили шахматный рисунок для увеличения полезной площади.

В основании кулера применен массивный радиатор с зафиксированной крепежной планкой; данный тип крепления используется на сокетах AMD.

450x239  32 KB. Big one: 1500x795  248 KB

Основание AeroCool Air Frost 4 выполнено по технологии прямого контакта, причем трубки расположены не самым плотным образом, зато качество контактной поверхности и сопряжение с алюминиевой вставкой находятся на хорошем уровне.

450x226  30 KB. Big one: 1500x754  207 KB

Подошва достаточно ровная и отшлифована очень чисто, но не отполирована до зеркального блеска.

450x209  40 KB. Big one: 1500x696  322 KB

реклама



В роли штатного «ветродуя» в AeroCool Air Frost 4 выступает 92 мм пропеллер с фирменным логотипом. Для подключения применяется 3-контактный кабель в оплетке длиной 20 см. Семилопастная крыльчатка получила закругленные края, что, по мнению разработчика, позволяет оптимизировать воздушный поток и уменьшить уровень шума.

В данном случае она приятного белого цвета и снабжена активной RGB-подсветкой. Это редкое явление для ценового сегмента новинки, которое может привлечь большинство пользователей.

450x236  41 KB. Big one: 1500x788  286 KB

Поддержка ШИМ-регулировки скорости вращения лопастей отсутствует, заявлена скорость 1800 об/мин. Однако в ходе тестирования материнская плата успешно регулировала диапазон вращения в пределах 500 – 2250 об/мин.

442x259  10 KB. Big one: 442x259  10 KB

реклама

Установка и использование

Для процессоров Intel требуется установка специальной круглой рамки, к которой фиксируется штатная перемычка.

450x358  86 KB. Big one: 1500x1192  545 KB

Контакт AeroCool Air Frost 4 с процессором мощный, для демонтирования кулера потребуются значительные усилия. Отпечаток хороший, но неравномерный.

450x340  76 KB. Big one: 1500x1132  542 KB

реклама

Подсветка кулера AeroCool Air Frost 4

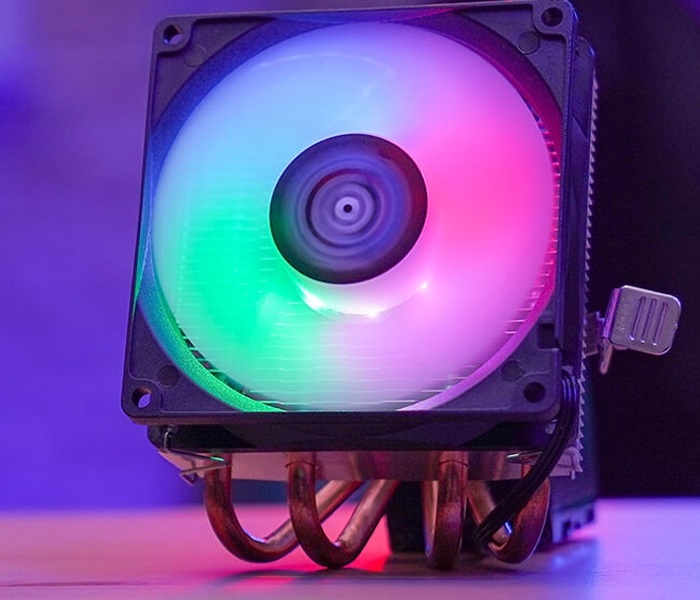

Система охлаждения AeroCool Air Frost 4 включает постоянно активную RGB-подсветку, которая по факту обычная LED без возможности ее изменения.

450x230  48 KB. Big one: 1500x765  316 KB

Краткие технические характеристики

AeroCool Air Frost 4 это старшая модель в семействе Air Frost, обладающая четырьмя тепловыми трубками и возможностью рассеивания тепла до 125 Вт.

реклама

Для менее горячего центрального процессора разработчики предлагают кулер Air Frost 2, который, исходя из названия, оснащен двумя тепловыми трубками. Его показатель TDP составляет 110 Вт при схожих прочих характеристиках.

450x450  55 KB. Big one: 600x600  56 KB

Замыкает модельный ряд младшая версия AeroCool Air Frost Plus стандартной конструкции с разведенными ребрами радиатора. Она характеризуется оригинальным дизайном и фирменной подсветкой вентилятора, который подрос до 120 мм.

Такое решение позволяет качественнее обдувать околосокетное пространство, но отсутствие тепловых трубок уменьшает общий показатель эффективности.

450x402  39 KB. Big one: 600x537  63 KB

реклама

Наименование AeroCool Air Frost 4 AeroCool Air Frost 2 AeroCool Air Frost Plus
Поддерживаемые разъемы LGA 2066/ 2011/ 115X/ 775 / AM4/ AM3+/ AM3/ AM2+/ AM2 / FM2 / FM1 LGA 2066/ 2011/ 115X/ 775 / AM4/ AM3+/ AM3/ AM2+ /AM2/ FM2/ FM1 LGA 115X/ 775 / AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2/ FM1
Материал основания Алюминий Алюминий Алюминий
Материал ребер основания Медь, прямой контакт Медь, прямой контакт Медь, прямой контакт
Тепловые трубки 4 x 6 мм 2 x 6 мм -
Расчетная мощность TDP, Вт 125 110 110
Вентилятор 92 х 25 92 х 25 120 х 25
Тип подшипника Гидравлический Гидравлический Гидравлический
Напряжение, В 12 12 12
Стартовое напряжение, В 7 7 7
Сила тока, А 0,46 0,46 0,45
Энергопотребление 5,52 5,52 5,4
Скорость, об/мин 1800 1800 1500
Воздушный поток, CFM 45,6 45,6 55,1
Уровень шума, дБА 25,7 25,7 24,2
Коннектор 3-pin 3-pin 3-pin
Наработка на отказ, часов 60 000 60 000 60 000
Размеры, мм 114 х 92 х 78 114 х 92 х 78 124 х 124 х 70

Тестовый стенд

Тестирование процессорного кулера AeroCool Air Frost 4 проводилось в составе следующей конфигурации:

  • Материнская плата: ASUS ROG Maximus X Z370 Formula;
  • Процессор: Intel Core i7-8700K;
  • Системы охлаждения процессора: AeroCool Air Frost 4;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2070 Super;
  • Твердотельный накопитель: Western Digital Black SN750 500 Гбайт;
  • Блок питания: Corsair RM850x;
  • Корпус: NZXT H700i White.

Программное обеспечение:

  • Операционная система: Windows 10 x64.

реклама

Инструментарий и методика тестирования

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах 18-20-20-44-2Т.

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

450x271  136 KB. Big one: 1421x858  217 KB

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Результаты тестирования

Продолжая общую линейку обзоров СО и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) мы начинаем по традиции с теста «из коробки» – со стандартными вентиляторами, работающими на максимальных оборотах.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Габариты модели AeroCool Air Frost 4 не позволяют кулеру демонстрировать уровень производительности, сопоставимый с классической «башней» Cylon 4, но новинка неплохо себя показывает даже в таком тесте с шестиядерным процессором Intel.

Расплатой служит уровень шума, источником которого в большой мере служит оборотистый вентилятор.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Посмотрим на результаты всех участников при снижении оборотов в доступном диапазоне скорости вращения крыльчатки.

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Экстремальный тест полностью раскрывает возможности всех кулеров, но что в более привычной игровой среде?

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

Участники

Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

При скорости вращения ниже 1600 об/мин кулер AeroCool Air Frost 4 становится комфортным для повседневной работой за ПК.

Заключение

AeroCool Air Frost 4 – классический представитель бюджетных систем охлаждения, ориентированных на рядового пользователя. В большинстве случаев его приобретают для недорогого простенького процессора, с которым новинка покажет себя достойно. А небольшая креативность, проявленная с подсветкой вентилятора, разнообразит серые тона модели.

Более того, эффективности версии Air Frost 4 хватит даже для неразогнанного шестиядерного процессора Intel. Однако учтите, что вентилятор работает в широком диапазоне и при максимальной скорости достаточно шумен. Это позволяет модели лучше охлаждать околосокетное пространство, что немаловажно в бюджетных сборках, но не лучшим образом сказывается на акустической картине.

В сухом остатке, AeroCool Air Frost 4 – это неплохая альтернатива боксовому кулеру, предлагающая определенный запас эффективности и наделенная забавной визуальной составляющей.

Александр Андерсон


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тест кулер AeroCool Air Frost 4.
