Ретроклокинг: последняя легенда EVGA

Оглавление

Вступление

Лаборатория продолжает цикл статей о ретроклокинге. Заканчивается 2019-й год, который ознаменовался пришествием большего количества ядер в обычный десктопный корпус среднестатистического энтузиаста.

реклама

С третьим поколением процессоров AMD Ryzen можно получить 16 ядер и собрать ПК с обычной материнской платой, а ведь когда-то это было привилегией серверов и мэйнфреймов. Но я предлагаю вспомнить 2010 год, который был не менее интересным в плане компьютерных событий, и поговорить об уникальной системе с 12 физическими ядрами (или 24-мя потоками) сейчас, спустя десять лет.

500x385  87 KB. Big one: 673x498  206 KB
AMD Ryzen 9 3950X – первый настольный 16-ти ядерный CPU.

Чем же запомнился вообще 2010-й год? Конечно же, процессорами Intel с разблокированными множителями: Core i7-875K и Core i5-655K для очень неоднозначного, на мой взгляд, сокета LGA 1156. Появлением первых шестиядерных процессоров AMD – Phenom II X6 1090T и Phenom II X6 1055T для Socket AM3.

И грозным ответом Intel в виде Core i7-980X Extreme Edition с шестью ядрами и двенадцатью потоками для самой прогрессивной HEDT платформы того времени с сокетом LGA 1366. Причем с привычной для версий Extreme Edition рекомендованной стоимостью – $999.

реклама

500x422  67 KB. Big one: 1200x985  289 KB

Был, конечно, обычный и не экстремальный вариант с шестью ядрами – Intel Core i7-970, но цена его была далеко не бюджетной и составляла $885. Народным любимцем в случае Socket LGA 1366 выступал тогда четырехъядерный Intel Core i7-920, представленный в конце 2008 года и предоставивший входной билет в HEDT с тремя каналами оперативной памяти, возможностью апгрейда до 6-ти ядер, поддержкой multi-GPU конфигураций, вплоть до 4-way SLI и массой интерфейсов.

500x496  84 KB. Big one: 697x692  157 KB

Немного истории

Основным чипсетом или даже можно сказать единственным для энтузиастов и оверклокеров выступал тогда - Intel X58 Express для однопроцессорных конфигураций. Стоимость материнских плат на Socket LGA1366 была больше, чем у плат из mainstream сегмента на Socket LGA1156. Стоимость самых простых плат была тогда чуть выше 7000 рублей или $240 (курс доллара ~30 руб), золотая середина была в районе 8-9 тысяч рублей, а далее шел уже Hi-End по соответствующим ему ценам, порою уходящим далеко за $500.

500x426  140 KB. Big one: 1000x852  482 KB

Самыми оверклокерскими материнскими платами того времени на сокет LGA1366 являлись: ASUS Rampage III Extreme, ASUS Rampage II Gene, EVGA X58 SLI Classified/4-Way SLI, Gigabyte X58A-UD9, GIGABYTE X58A-OC. Самой народной, наверное, была ASUS P6T и ее вариации.

500x517  95 KB. Big one: 584x604  297 KB
Gigabyte X58A-OC.

По отношению к платформе LGA1366 среди энтузиастов действовало одно правило – «Квадрат оверклокера», смысл которого заключался в умножении множителя х20 «народного» Intel Core i7-920 с тактовой частотой 2.66 ГГц на BCLK равную 200 МГц. И если связка покоряла заветные стабильные 24/7 – 4000 МГц, а лучше все 4200 МГц, то результат признавался удачным. Но, не каждая материнская плата и не каждый Core i7-920 могли стабильно работать на такой частоте.

В последующем, шесть ядер для мэйнстрим сегмента оставались недоступными продолжительное время и только в конце 2017 года с приходом восьмого поколения Intel Core с кодовым названием «Coffee Lake» шесть ядер официально прописалась в многочисленных десктопах пользователей. В наши дни правила хорошего тона в сборке ПК диктуют уже наличие 8-ми ядер, хотя Intel Core i7-8700K и юбилейный Intel Core i7-8086K еще рано списывать на берег.

500x295  74 KB. Big one: 1200x708  248 KB

Получается, чтобы количество ядер сравнялось в соседствующих платформах, понадобилось целых 7 лет. Сейчас разрыв еще более усилился, в HEDT, куда относятся процессоры в исполнении LGA2066 насчитывается 18 ядер, а в основной платформе на LGA1151 доступны лишь восемь, хотя в самом начале следующего года их количество должно прирасти еще двумя, а заодно платформа сменит сокет на новый с 1200 контактами.

реклама



В нашей Конференции еще живы темы, посвященные использованию материнских плат, построенным на чипсете Intel X58 Express и процессорам в одноименном исполнении, хотя по статистике, интерес к платформе на базе сокета LGA2011 значительно выше, чем к LGA1366. Возникает закономерный вопрос: «А можно ли в 2019 году пользоваться такими системами?» Мне хотелось, чтобы в обсуждении данной статьи владельцы таких систем написали об этом.

Но это все применительно к одному сокету, а ведь их может быть и два. И если убрать все материнские платы, предназначенные для чисто серверного исполнения, лишенные оверклокерских способностей и вообще не предназначенные для разгона, то останется одна естественная материнская плата в списке, известная каждому оверклокеру, имеющая на борту сразу два сокета LGA1366, и способная разгонять не хуже лучших представителей десктопного сегмента. О ней мы сегодня и поговорим, встречаем – EVGA Classified Super Record 2 (SR-2)!

500x510  88 KB. Big one: 1141x1163  413 KB

реклама

Конечно, найти сейчас эту материнскую плату нелегко, но я знаю лично человека, который уже более 5 лет, а может быть и еще дольше, по сей день использует эту плату каждый день 24/7. Собственно, удивляться тут не приходится, 48 Гб оперативной памяти и 12 ядер или 24 потока на частоте 4 ГГц и более, представляют определенный интерес и в наши дни. Так что если у Вас возникнут глубинные вопросы по использованию такой системы, вы можете его найти в конференции по нику - zEsEn. Собственно мне он помогал советами и рекомендациями при подготовке данного материала.

Но перед рассмотрением возможностей и использования этой материнской платы поговорим о процессорах, которые можно в неё установить. В EVGA Classified SR-2 можно установить серверные процессоры Intel Xeon 5500 и 5600 серий. Пятисотая серия относится к микроархитектуре Nehalem и содержит до 4-х ядер и выпускалась по 45 нм тех. процессу. Её мы брать в расчёт не будем, а сразу перейдем к более прогрессивной микроархитектуре Westmere, в которой появились первые 6-ти ядерные процессоры, производившиеся по еще более тонкому тех. процессу – 32 нм.

Если обратиться к новости, датированной мартом 2010 года: «Официальный анонс 32 нм процессоров Intel Xeon (Westmere-EP)», то можно было увидеть следующую картину:

481x196  92 KB

реклама

На момент запуска нового поколения шестиядерных процессоров были доступны четыре модели с частотами от 2.66 ГГц у модели X5650 до 3.33 ГГц у X5680 с рекомендованной стоимостью - $1663 за штуку. Intel Core i7-980X Extreme Edition также как и Xeon X5680 работал на частоте 3333 МГц. Позже остальных, в следующем 2011 году, появилась еще одна модель с индексом X5690, работающая уже на частоте 3467 МГц. Ее стоимость осталось равной стоимости предыдущего лидера чарта, все те же $1663 за штуку. Сейчас на всемирной барахолке Ebay пару X5680 можно приобрести за $80-85, а пара X5690 уже обойдется заметно дороже целых – $130-135.

500x288  90 KB. Big one: 600x330  143 KB

реклама

48 Гб регистровой памяти стандарта DDR3 в количестве 12 планок по 4Гб каждая обойдутся от 80 до $100 в зависимости от тактовой частоты. И еще за 100$ можно взять пару хороших высокопроизводительных кулеров. Весь вопрос сборки системы упирается лишь в материнскую плату, которая на момент старта продаж оценивалась в $600. Сейчас голая плата с доставкой выльется в сумму порядка $500, боксовая версия так и вовсе удвоит эту сумму. Но кроме самих возможностей и технологий в этой плате есть еще и «душа», которая делает ее уникальной в своем роде и ни с чем другим несравнимым. В этом плане она будет актуальна всегда.

Shamino

Появление EVGA Classified SR-2 в 2010 году, сделало настоящий фурор в среде оверклокеров всего Мира. Материнская плата давала ранее невиданные возможности для оверклокинга и показатели производительности. Созданная при участии оверклокера с мировым именем – Peter’ом «Shamino» Tan, она позволяла разгонять сразу пару шестиядерных CPU до отметок близких к 5 ГГц, а при экстремальном разгоне этот результат увеличивался еще на один гигагерц. Вместе с «Shamino» придворный оверклокер EVGA - Vince "Kingpin" Lucido установил не один мировой рекорд с помощью этой платы, некоторые из них не побиты и по сей день.

500x460  77 KB. Big one: 1200x1105  400 KB
Peter «Shamino» Tan, 2007 год, Тайбэй.

реклама

Надо отметить, что без участия «Shamino» этой бы платы не существовало. Хотя с течением времени такие факты забываются, но я позволю себе напомнить Вам кем был Peter Tan. В начале своей оверлокерской карьеры Peter увлекался оверклокингом и хардварными модификациями железа, которые ему помогли достичь невероятных результатов. С начала 2000-х годов, когда не было единого оверклокерского центра, которым сейчас является HWBOT.org, Peter Tan делился своими оверклокерскими достижениями на известном азиатском портале VR-Zone.com, где и являлся штатным оверклокером и автором статей о железе. После VR-Zone, с 2007-го «Shamino» начал работать в Foxconn, где при его участии была разработана материнская плата Foxconn X48 BlackOps (LGA775, Intel X48 чипсет с DDR3 памятью), принадлежащая к линейке материнских плат Quantum Force.

425x606  98 KB

реклама

Ранее у большинства пользователей продукция Foxconn не вызывала никаких чувств, но с приходом «Shamino» все изменилось. Первая овеклокерская материнская плата сразу давала невиданные до того момента опции, такие как тонкую настройку частоты 45-нм процессоров Intel Core 2, принудительную установку boot strap через перемычку, переключение между двумя BIOS аналогичным образом, увеличение напряжения CPU вплоть до внушительных 2,440 В шагом по 12,5 мВ, CPU PLL до 2,440 В, CPU VTT до 1,725 В, и четыре настройки CPU GTL от -31 до +30, а также изменение напряжение на MCH до 2,395 В. Материнская плата получила полностью цифровой стабилизатор напряжения, поддержку трёх видеокарт с интерфейсом PCI Express, пару гигабитных LAN портов, внешнюю звуковую карту и массу других функций, задача которых была получить максимальную производительность.

500x300  83 KB. Big one: 1200x709  307 KB
Foxconn BlackOps, Intel X48, LGA 775.

После Foxconn, получив начальный опыт работы в крупной компании он перешел в 2008 году EVGA, где приложил свои руки к разработке материнских плат серии Classified на базе чипсетов Intel X58 и P55. Так что если у Вас была, либо сохранилась материнская плата от EVGA на сокет LGA1156 или на LGA1366 знайте, что это не просто плата, а инструмент для разгона.

реклама

500x327  93 KB. Big one: 1165x761  357 KB
EVGA X58 Classified3.

После EVGA в 2010-м «Shamino» примкнул к еще более крупному производителю материнских плат - ASUS, где он работал над сериями ASUS ROG Rampage IV и Maximus Maximus V/VI Extreme/Gene, Maximus VI Extreme/Impact. Все эти платы в представлении не нуждаются, на них поставлен не один десяток Мировых рекордов и их качество и стабильность находится на самом высшем уровне.

500x247  52 KB. Big one: 850x420  84 KB

Peter Tan сделал оверклокинг простым и удобным, благодаря ASUS OC Panel оверклокеры получили возможность контролировать все настройки и разгон материнской платы «на лету». Один из основных мониторинговых режимов предназначался специально для экстремальных оверклокеров, которые используют жидкий азот. Технологии Subzero Sense и VGA Hotwire созданы и реализованы в ASUS OC Panel непосредственно для контроля низких температур благодаря наличию температурных датчиков, а также для мгновенной регулировки вольтажа на нескольких видеокартах.

500x295  86 KB. Big one: 1183x698  300 KB
ASUS Rampage IV Extreme.

В конце 2013-го года «Shamino» покидает команду ASUS и заканчивает карьеру как инженера, так и оверклокера. «Shamino» был одним из немногих оверклокеров, которому удалось превратить своё хобби в работу, пускай и не на продолжительное время, но его идеи и наработки продолжают жить и сейчас, но в уже ретро-материнских платах.

500x280  75 KB. Big one: 794x444  158 KB

Создана побеждать

Что же собою представляет материнская плата EVGA Classified SR-2. Её спецификация выглядит следующим образом:

Поддерживаемые процессорыIntel Xeon 5500/5600 series (Nehalem-EP, Westmere-EP)
Системная шина, производительностьDual QPI, до 2 х 25.6 Гб/с
Системная логика, мониторингIntel 5520/ICH10R + Super I/O: Fintek F71883
Оперативная память12 x DDR3 разъемов DIMM;
До 48 Гбайт (неофициально 96 Гбайт);
Поддержка трехрехканального режима и Intel X.M.P.;
Поддержка DDR3 от 1066 до 1866 МГц (O.C.)
Слоты расширения7 x PCI-e x16 Gen2 (пара Nvidia NF200 PCIe)
Поддержка Multi-GPU4-Way SLi и CrossFire X
Поддержка SATA/RAID6 x SATA 3.0 Гбит/с портов / 2 x SATA 6.0 Гбит/с портов (Marvell 9128);
2 x eSATA 3.0 Гбит/с портов (JMicron JMB362) / (RAID0, RAID1, RAID5, RAID10 и JBOD)
Поддержка IDE1 x Ultra ATA 133/100 IDE порт
Сеть2 x LAN 10/100/1000 (Marvell 88E8057 Gigabit Ethernet), каждый через PCI Express x1
Аудио8-канальный High Definition audio (Realtek ALC889)
USB 2.010 x USB 2.0
USB 3.02 x USB 3.0 (NEC ?PD720200)
Питание материнской платыATX 24-pin, 2 х 8-pin EPS12V + 3 х 6-pin VGA12V
Разъемы и кнопки задней панели1 x PS/2;
6 x USB 2.0;
2 x USB 3.0;
2 x RJ45;
2 x eSATA 3.0 Гбит/с;
6 x 3.5 мм Jack;
1 х EVBot port;
Кнопка сброса настроек CMOS
Фирменные технологии
  • 100% Solid State Capacitors;
  • 4-Way SLI Support;
  • Advanced VRM Heatpipe;
  • EVGA E-LEETX Tuning Support;
  • Onboard Power, Reset, and Clear CMOS кнопки;
  • Post Port Debug LED индикатор;
  • PCI-E On/Off Jumper switch;
  • Поддержка EVGA Control (ECP) V3 панели;
  • Voltage Measure Point;
  • Triple BIOS Support
Размеры, мм381 x 345.4
Форм-факторHPTX
Рекомендованная цена производителя$600

Кроме самих двух разъемов LGA1366 материнская плата имеет 12 разъемов для оперативной памяти, куда официально можно установить 48 Гб оперативной памяти. Хотя энтузиасты с успехом запускают все 96 Гб, но частота памяти при этом будет минимальной.

Одновременная обработка 24 потоков вкупе с 48 Гб обычной памяти стандарта DDR3 делали её просто бескомпромиссным решением. Семь слотов PCI Express x16 с возможностью построения любых графических multi-GPU связок и конфигураций с рабочей формулой x16+x16+x16+x16, 8 портов SATA, два из которых были стандарта SATA III, 8 USB портов, пара из которых была стандарта 3.0, 8-ми канальный звуковой кодек от Realtek (модель ALC889) и масса технологий от EVGA, призванных упростить разгон и добиться выдающихся результатов, никого не оставляли равнодушными ни тогда, ни теперь.

Следующая модель материнской платы от EVGA, но с парой разъемов LGA2011 модель Classified SR-X попыталась повторить успех своей предшественницы. Но, несмотря на такую же технологичность с увеличенными, можно сказать вдвое характеристиками, с точки зрения возможности разгона плата оказалась неудачной. Вины EVGA в данном случае нет, просто Intel не оставила никаких возможностей для разгона процессоров Intel Xeon на ядрах Sandy Bridge-EP и Ivy Bridge-EP, а как бы красиво пошли в разгоне пара процессоров с 40 потоками и 96 Гб оперативной памяти, но увы, этому не суждено было сбыться. Возможно, следующая плата вернет былые традиции.

EVGA Classified SR-2 не просто большая материнская плата, она, можно сказать, огромная. Если взглянуть на дизайн печатной платы ее старшей сестры EVGA Classified SR-X с аналогичным HPTX исполнением, то первое, что бросается в глаза - это ее гигантские размеры. Другие материнские платы на ее фоне кажутся детскими игрушками.

500x354  124 KB. Big one: 727x514  368 KB

Ее размеры составляют: 34.5 сантиметра в высоту и 38.1 см в длину. Помещается она далеко не в каждый корпус, для чего EVGA даже сделала сертификацию корпусов, чтобы плата гарантированно туда вошла.

Если с длиной еще можно хоть как-то смириться, то с высотой уже ничего не поделаешь. В некоторых случаях плата упрется в дно корпуса, при этом не совпадет задняя панель и разъемы 7-ми слотов расширения. Поэтому тут без EVGA DG-85, ENERMAX FULMO GT, Corsair Obsidian 900D, Cooler Master Cosmos II и всего что больше не обойтись.

500x350  83 KB. Big one: 1124x787  394 KB

Что же можно найти не совсем обычного на данной материнской плате? Рассмотрим ее поближе.

500x429  143 KB. Big one: 1134x972  499 KB

Начну я, наверное, с системы питания. Потребляет энергии она много и с аппетитом, поэтому об ее экономии дело не идет, потому что она создавалась чтобы эту энергию в первую очередь тратить =) Кроме стандартного 24-pin ATX разъема питания для двоих «Зионов» нужно подключить пару 8-pin EPS12V разъемов и пару дополнительных 6-ти пиновых, от которых питаются видеокарты. Хотя 6-ти пиновые кабели питания считаются опциональными (можно их и не подключать), но для разгона процессоров они просто необходимы.

500x418  110 KB. Big one: 1200x1002  409 KB

Кроме этих четырех дополнительных разъемов, необходимо подключить еще один 6-ти пиновый разъем для питания PCI-Express слотов, иначе, все, что туда установлено, будет неведомо для BIOS и вы не увидите яркую гирлянду из семи красных светодиодов, отвечающих за работу всех PCI-Express разъемов. Итого в минимальной конфигурации понадобится блок питания с парой 8-pin EPS12V разъемов и тройкой 6-pin VGA разъемов. К слову мой тестовый БП – Zalman ZM1000-EBT на 1000 Вт на отлично справился с этой задачей. Но еще ведь надо дать энергию видеокарте или нескольким. Вот тут уже даже его может не хватать.

Я взял типичную представительницу тех лет EVGA GeForce GTX 580 Classified Ultra c тремя гигабайтами видеопамяти и тремя разъёмами питания! Пара 8-pin VGA и один 6-pin VGA.

500x355  68 KB. Big one: 1000x710  189 KB

Когда Vince "Kingpin" Lucido разгонял сразу четыре таких видеокарты в режиме 4-Way SLI и пару процессоров на EVGA Classified SR-2, и все это охлаждалось жидким азотом, включая оперативную память, можно представить, сколько энергии потребляла такая система, и сколько коннекторов нужно было подключить для её питания. Чтобы наглядно продемонстрировать такие цифры, я напишу общее количество необходимых разъемов питания: 24+8+8+6+6+6+8+8+8+8+8+8+8+8+6+6+6+6 =) Тогда Винс использовал не один и даже не два вот таких 1200 Вт блоков питания:

500x376  68 KB. Big one: 1000x752  225 KB

Все это выглядело приблизительно вот так:

500x242  96 KB. Big one: 1400x677  407 KB

или так:

500x390  90 KB. Big one: 1300x1014  481 KB

С питанием, думаю, разобрались, его в данном случае мало не бывает, переходим к силовой части материнской платы и ее системе охлаждения.

EVGA Classified SR-2 использует две отдельные схемы модуля регулятора напряжения (VRM) для каждого процессора. Каждый VRM модуль насчитывает восемь основных фаз для основного напряжения CPU - Vcore и две дополнительных для питания VTT CPU, куда входят встроенный контроллер памяти, кэш-память третьего уровня и контроллер шины QPI. Таким образом, каждый процессор имеет модуль регулятора напряжения, построенный по схеме «8 + 2». Подсистема памяти также не обделена вниманием, она имеет трехфазный регулятор напряжения для каждого банка памяти.

В первом случае VRM первого процессора накрывает достаточно массивный радиатор с тепловой трубкой:

500x423  81 KB. Big one: 889x797  236 KB

Во втором случае система охлаждения VRM 2-го процессора, чипсета и пары чипов Nvidia NF200 представляет собою цельную систему, соединенную друг с другом и заканчивающуюся системой с активным охлаждением.

500x441  110 KB. Big one: 591x521  177 KB

Пассивную систему радиатора с оребрением обдувают потоки воздуха, исходящие из двух кулеров CPU. Самыми горячими компонентами, кроме процессоров, является пара чипов Nvidia NF200, поэтому для их охлаждения используется кулер. В целом, всю воздушную систему охлаждения возможно заменить на full-cover и подсоединить его к контуру СВО, но из этих двух видов охлаждения я всегда выбираю воздух из-за большей практичности. Но радует тот факт, что выбор у конечного пользователя все же имеется, к тому же fullcover’ы делал не один производитель, можно найти упоминания об изделиях Koolance, EK Water Blocks и других.

500x400  130 KB. Big one: 677x505  255 KB
Koolance MB-EVCSR2.

EVGA Classified SR-2 хоть и относится по некоторым критериям к сегменту серверных материнских плат, но единственное что ее роднит с ними, так это наличие пары сокетов для процессоров Intel Xeon и размеры, в остальном это реактивный снаряд, способный подавить любого противника, а заодно и наделать много шума. Разработанная оверклокерами и для оверклокеров, эта «серверная» материнская плата получила ряд интересных функций, присущих только системам для энтузиастов и оверклокеров.

500x344  95 KB. Big one: 1200x826  391 KB

Выше на фото, видна чисто оверклокерская «фишка», в виде точек замера всех основных напряжений мультиметром. От Vcore обоих процессоров, до напряжений модулей оперативной памяти, VTT, северного и южного мостов и так далее. Также при разгоне хорошим помощником любому оверклокеру будет POST-кодер, на который выводится двузначный код остановки системы, при успешном запуске операционной системы на нем отображается температура первого процессора.

500x440  97 KB. Big one: 1200x1057  393 KB

Если в обычных материнских платах можно встретить одну микросхему, где записан BIOS, либо со второй резервной, то у серии EVGA SR-2 имеется целых три микросхемы, одна из которых съемная. Это дает возможность в случае неудачной перепрошивки откатиться на резервную копию и поле для экспериментов с различными версиями BIOS, просто переключив рычаг в нужное положение.

500x495  117 KB. Big one: 1200x1187  446 KB

В связи с большим числом PCI-Express слотов (7 штук) в EVGA предусмотрели их физическое отключение с помощью джамперов, расположенных на плате. С помощью этой нехитрой опции нет нужды вынимать физически видеокарту, нужно просто переставить нужные джамперы и отключить тем самым ненужные в данный момент устройства. Это может быть полезно при тестировании различных связок с множеством видеокарт. Отгоняли QUAD SLI, передвинули джампер - гоняем 3-Way SLi, хотя сценарии могут быть различными.

500x405  81 KB. Big one: 1300x921  363 KB

В арсенале EVGA Classified SR-2 еще имеется пара-тройка интересных дажмперов. Первый из них «X-Cool», он влияет на стабильность системы при использовании жидкого азота, когда температура процессора падает ниже -50С, тогда его необходимо перевести в положение 2-3.

500x494  84 KB. Big one: 1200x1185  354 KB

Джамперы JOH и I-Limit также отвечают за стабильность системы при оверклокинге, их рабочее положение 2-3.

500x482  86 KB. Big one: 1200x1157  383 KB

На задней панели материнской платы, кроме привычных всем разъемов, можно встретить кнопку Clear CMOS и разъем для подключения EVBot или «Hand-Held Controller», с помощью которого разгон становится еще проще.

500x286  82 KB. Big one: 1400x898  387 KB

500x421  48 KB. Big one: 712x600  80 KB

Найти к сожалению EVBot очень сложно, но есть у EVGA еще один выносной оверклокерский девайс для этом материнской платы с названием - ECP V3 (EVGA Control Panel версия 3). Первые партии плат шли в комплекте с ECP V3, но все последующие уже его не имели, хотя он какое-то время продавался в качестве отдельного девайса. Мне удалось найти пару штук, один из которых отправился к zEsEn.

500x347  101 KB. Big one: 1300x901  465 KB

Панель ECP V3 подключается гибким шлейфом к специальному разъему на материнской плате JP80P, получается своеобразный проводной пульт, с помощью которого можно по нажатию кнопок прибавить в режиме реального времени +0.1 В к VCore обоих процессоров, увеличить до 100% обороты кулеров, сбросить CMOS, либо включить/перезагрузить всю систему, а также с помощью джамперов отключить некоторые PCI-Express разъемы. Диагностический POST-кодер покажет этап загрузки системы. Данное устройство можно установить в свободный 5.25” отсек корпуса и получить быстрый доступ к таким настройкам, чтобы без необходимости не открывать корпус.

500x365  65 KB. Big one: 787x575  234 KB
Пример расположения ECP V2.

Плата получилось очень интересной с хардварной точки зрения. Когда держишь ее в руках, то понимаешь, сколько было потрачено времени на ее разработку и надо отметить, что не зря. С точки зрения софтварной составляющей, BIOS построен на базе AMI кода и нет нужны рассказывать, что настроить в этой плате можно все, также как и на передовых LGA1366 платах, а вольтажа хватит для любой азотной бенчсессии. Вместо этого я остановлюсь на фирменной утилите E-LEET Tuning Utility, которой и нужно осуществлять разгон.

Для EVGA Classified SR-2 понадобится версия за номером 1.10.1, она понимает все версии BIOS и работает стабильно.

449x429  96 KB

Внешне утилита напоминает всем знакомую CPU-Z, однако у нее множество вкладок, носящих как диагностических характер, так и непосредственно с изменяемыми параметрами в реальном времени. В закладке «Monitoring» сосредоточена вся информация о напряжениях, температурах и скорости вращения вентиляторов.

446x428  63 KB

Наибольший интерес представляет закладка «Voltages», где можно «на лету» изменять все необходимые напряжения.

450x429  69 KB

Когда напряжения установлены, переходим в закладку «Overclocking» и начинаем разгонять пару Xeon’ов по шине.

451x431  71 KB

При изменении ползунка BCLK сразу же видны будущие частоты процессора и оперативной памяти, остается только нажать кнопку «Apply Selection». Так что можно резюмировать, что процесс разгона на такой непростой плате весьма прост.

Тестовый стенд

Процессор:

  • 2 x Intel Xeon X5680, LGA1366, 6 Ядер, 3333 МГц (Westmere-EP);

Материнская плата:

  • EVGA Classified SR-2, чипсет Intel 5520;

Оперативная память:

  • 6 x 2 Гб G.Skill Pi Series DDR3 1600 МГц (6-8-6-24 1T);

Видеокарта:

  • EVGA GeForce GTX 580 Classified Ultra 3Gb, 900@4212 МГц (Forceware 391.35);

Блок питания:

  • Zalman ZM1000-EBT, 1000 Вт;

Система охлаждения:

  • 2 x Xigmatek Gaia SD1283.

Немного подробнее остановлюсь на компонентах тестового стенда. В его основе лежит пара процессоров Intel Xeon X5680 с сокет LGA1366, которые на двоих имеют 12 Ядер или 24 потока, работающие по умолчанию на частоте 3333 МГц. На момент выхода в начале 2010 года это были топовые процессоры в своей линейке, один такой CPU стоил $1663. Приблизительно через год появилась еще одна модель, которая работала на частоте 3467 МГц и носила индекс X5690. Оба процессора отличаются только множителем и тактовой частотой.

500x530  90 KB. Big one: 1000x1059  355 KB

Подходя к выбору оперативной памяти, я понимал, что в такую систему абы что устанавливать не будешь. Осложнял поиск вариантов количество необходимых планок, их необходимо было найти минимум 6 штук. Мои поиски привели меня к G.Skill Pi Series DDR3 с частотой 1600 МГц и CAS Latency равной 6.

500x301  77 KB. Big one: 1400x842  468 KB

Объем одного модуля равен 2 Гб, что суммарно дает 12 Гб и не сильно нагружает встроенный контроллер памяти. Полная скоростная формула памяти выглядит как: 6-8-6-24 1T при напряжении 1.65 В. В основе данной памяти лежат микросхемы Powerchip X-серии (PSC). Данные модули хорошо разгоняются и сдерживающим фактором является скорее удачность интегрированного контроллера памяти в ядре процессора. На частоте 1900-2000 она способна работать при CL=8, а это уже частота BCLK 190+ МГц.

По остаточному принципу подбиралась только система охлаждения, хотя Xigmatek Gaia SD1283 типичный середнячек, три трубки с прямым контактом, диаметр каждой 8 мм, что-то на уровне Cooler Master Hyper 612S или проигрывающий 5 градусов Cooler Master V6GT. Пара кулеров мне досталась совершенно бесплатно, но естественно, если поставить пару супер кулеров, то получим +1 к карме и +100 МГц к итоговой тактовой частоте процессора =) Я развернул оба кулера тепловой трубкой продольно ядру кристалла процессора, тем самым сделал более равномерным теплоотвод.

Разгон

Разгон производится в среде Windows 7 SP1 x64 с помощью вышеупомянутой E-LEET Tuning Utility версии 1.10.1. Задача была получить максимальную производительность с данной системой охлаждения. Проверка стабильности осуществлялась прогоном Prime 95 продолжительное время, плюс запуск параллельно Cinebench R15 c высоким приоритетом. Данная методика хорошо себя зарекомендовала, так как порою любые тесты могли крутиться и час другой, но запуск этих программ одновременно или намертво вешал Cinebench или Prime 95 зависал, либо выдавал ошибку. Всяческие Linx’ы и подобные им утилиты не способны дать сопоставимую нагрузку, можете попробовать этот рецепт собственноручно. При полной стабильности системы обе программы работали как часы, не мешая друг другу.

500x281  47 KB. Big one: 1920x1080  423 KB

При напряжении 1.300 В оба процессора были стабильны на частоте 4200 МГц. Дальше я вышел на последний рубеж с сохранением приемлемых температур, который составил 4400 МГц при 1.38125 В, максимальная температура самого горячего ядра составляла 81°С. Для достижения таких цифр напряжение VTT поднималось до 1.35 В и столько же на IOH Vcore. Оба моих процессора не с самыми удачным VID, у первого 1.25000, у второго 1.23750 В. Частота оперативной памяти в разгоне составила 1760 МГц с таймингами 8-9-8-26 1T.

500x496  139 KB. Big one: 812x805  332 KB

Методика тестирования

Тестирование проводилось в Windows 7 x64 с помощью нижеуказанного ПО. Тестируя платформу от EVGA я хотел получить представление о производительности, по сравнению с предыдущими «супер-платформами», которые в свое время стоили бешенных денег и основная масса населения нашей планеты могла лишь только читать о них обзоры, но прогресс и устаревание идут очень быстро, поэтому сейчас есть возможность взять и сравнить их все вместе, чтобы посмотреть как прогресс выступает по отношению к производительности.

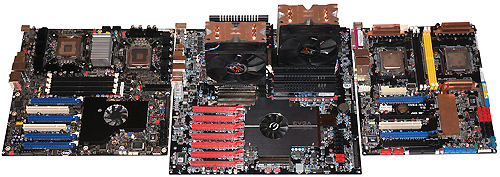

Такими платформами я считаю «Quad-FX» от AMD или «Quadfather», «Skulltrail» от Intel и «AMD FASN8». Также у меня был интерес к полученным результатам по отношению ко дню сегодняшнему, ведь я лично знаю людей, которые на платформе от EVGA работают, играют и используют её по прямому назначению сейчас, пока я пишу эти строки. Что они потеряют, если перейдут на стандартный 8–ми ядерник от Intel или может быть наоборот приобретут? Поэтому, кроме вышеперечисленных легендарных двухсокетных платформ, в качестве сравнения будет выступать моя личная платформа, которая базируется на современных 8-ми ядрах Intel, относящихся к семейству Skylake-X, и имеющая в своем распоряжении 4-х канальный контроллер оперативной памяти. Что из всего этого получилось можно увидеть ниже.

Тесты:

  • Super Pi mod. 1.5XS (задача 1M);
  • PiFast v.4.1;
  • wPrime v.1.43;
  • HWBOT Prime v.0.8.3;
  • WinRAR x86 v. 5.40;
  • AIDA64 - Read;
  • AIDA64 - Write;
  • AIDA64 – CPU Queen;
  • AIDA64 – FPU Julia;
  • AIDA64 – FPU VP8;
  • Cinebench 2003;
  • Cinebench R11.3;
  • Cinebench R15;
  • HWBOT x265 Benchmark v.2.2.0– 1080p;
  • Geekbench 4 v.4.2.3 – Single-Core;
  • Geekbench 4 v.4.2.3 – Multi-Core;
  • 3DMark 2011 v.1.0.132 - 720p;
  • Catzilla 4K - 720p.

500x455  92 KB. Big one: 1300x1183  474 KB

Результаты тестов

Super Pi mod. 1.5XS

Super Pi mod. 1.5XS (задача 1M)

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Если взглянуть на производительность в однопоточном режиме, что называется на ядро, то пара Xeon X5680, разогнанных до 4.4 ГГц, несильно уступает современному CPU. От «Skulltrail» уже есть отставание на треть, а далее от платформы AMD уже больше.

PiFast v.4.1

PiFast v.4.1

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

По-прежнему однопоток, меняются лишь цифры, тенденция неизменна.

wPrime v.1.43

wPrime v.1.43

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Вот тут уже интереснее, тест можно назвать «простым» многопотоком, где лидерство за платформой от EVGA. Значит, несмотря на устаревшие технологии, грубое количество ядер способно себя еще показать.

HWBOT Prime v.0.8.3

HWBOT Prime v.0.8.3

Итоговый балл
Больше – лучше


Включите JavaScript, чтобы видеть графики

Ситуация привешивает в пользу более современного процессора, я бы вообще сказал что здесь практически паритет 12 ядер девятилетней давности равны восьми современным. Хотя и «Skulltrail», можно сказать, еще «на плаву».

WinRAR x86 v. 5.40

WinRAR x86 v. 5.40

Кбайт/с
Больше – лучше


Включите JavaScript, чтобы видеть графики

Здесь все решает используемый тип оперативной памяти и переход от второго поколения DDR SDRAM у «Skulltrail» к третьему у EVGA дает свое преимущество. У EVGA отставание на одну ступень, платформа в разгоне равна дефолтному состоянию платформе с Core-i7 9800X.

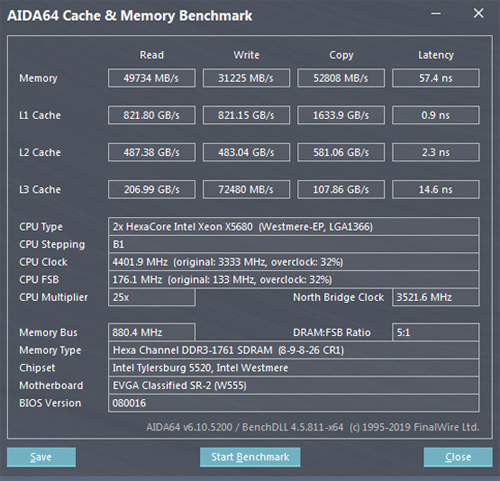

AIDA64 5.50.3600

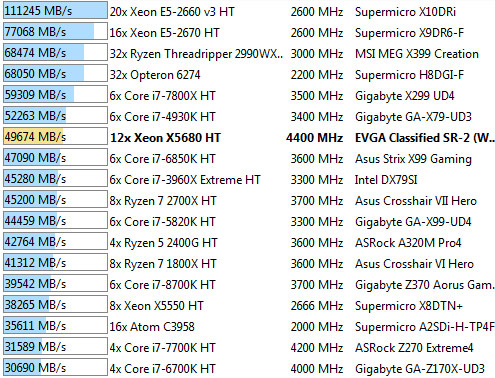

AIDA64 5.50.3600

Чтение из памяти, Мбайт/с
Больше – лучше


Включите JavaScript, чтобы видеть графики

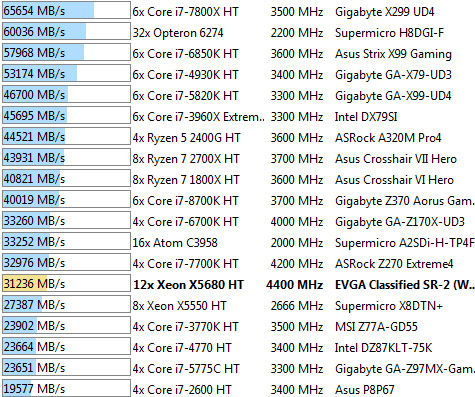

AIDA64 v.5.50.3600

Запись в память, Мбайт/с
Больше – лучше


Включите JavaScript, чтобы видеть графики

AIDA64 v.5.50.3600

CPU Queen, баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Количество ядер продолжат играть решающую роль. Современной восьмиядерной системе с четырехканальным контроллером памяти и оперативной памяти, работающей на 4 ГГц, не помог даже разгон.

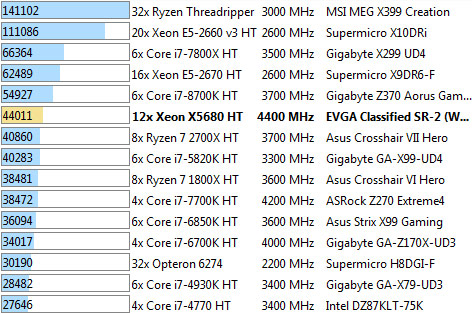

AIDA64 v.5.50.3600

FPU Julia, баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

AIDA64 v.5.50.3600

FPU V8, баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Этот тест измеряет производительность сжатия видео кодеком Google VP8 и при этом задействует все расширения и наборы команд от MMX до SSE последних версий, а также поддерживает гиперпоточность и многоядерность. И вот здесь уже более современные технологии, но с разгоном, одерживают победу. И даже «Skulltrail» в разгоне вполне по силам побороться со Skylake-X по дефолту.

Cinebench 2003

Cinebench 2003

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Простой рендеринг образца 2003 года, хотя код программы незнаком со всеми улучшениями, которые присутствуют у Core-i7 9800X, но он ему явно по душе.

Cinebench 11.5

Cinebench 11.5

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Чуть сложнее рендеринг и 12 ядер старого образца одерживают с небольшим преимуществом победу над восьмью новыми. «Skulltrail» уступает лидерам практически в два раза.

Cinebench R15

Cinebench R15

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Здесь пальма первенства за Core-i7 9800X, но по большому счету я бы присудил ничью. Итоговое соотношение осталось прежним 12 старых ядер равны восьми новым.

HWBOT x265 Benchmark

HWBOT x265 Benchmark v.2.2.0 – 1080p

FPS
Больше – лучше


Включите JavaScript, чтобы видеть графики

Здесь видно все преимущество современных технологий, которыми обладает современный процессор. Отставание платформы EVGA от Core-i7 9800X почти двух кратное.

Geekbench 4

Geekbench 4 v.4.3.3 (Single-Core)

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Современный тест, который дает наиболее полную и общую картину производительности на ядро в современных задачах. Солидное отставание представителя старой школы, но посмотрим как изменится ситуация в следующем тесте, где будут задействованы все ядра, победит ли грубая сила прогресс?

Geekbench 4 v.4.3.3 (Multi-Core)

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Прогресс не победить, для полной победы необходим двукратный перевес по количеству ядер, но для платформы на LGA1366 двенадцать ядер это уже технологический предел.

3DMark 2011

3DMark 2011 v.1.0.132 – Performance 720p

Итоговый балл
Больше – лучше


Включите JavaScript, чтобы видеть графики

Catzilla

Catzilla 4K – 720p

Итоговый балл
Больше – лучше


Включите JavaScript, чтобы видеть графики

Казалось все задуманные тесты пройдены, но без AIDA64 Cache & Memory Benchmark никуда, а также я решил добавить результаты тестирования в самой последней версии AIDA 64, на момент написания этой статьи это версия 6.10.5200, чтобы посмотреть как результаты 24-х поточного монстра тех лет соотносятся с сегодняшними героями. Но для начала AIDA64 Cache & Memory Benchmark.

AIDA64

AIDA64 Cache & Memory Benchmark

500x481  98 KB. Big one: 555x534  121 KB

AIDA64 6.10.5200 – memory Read

495x378  116 KB. Big one: 1035x1034  472 KB

По данному показателю платформа выглядит весьма и весьма современно.

AIDA64 6.10.5200 – memory Write

475x397  121 KB. Big one: 1023x1032  472 KB

В тесте чтения из памяти уже не так хорошо, как в предыдущем тесте, но на уровне современных платформ с начальными частотам DDR4 SDRAM.

AIDA64 6.10.5200 - CPU Queen

500x355  102 KB. Big one: 1080x1031  457 KB

Вот тут уже сюрприз =) Удалось обойти даже восьмиядерный AMD Ryzen 7 2700X. Этот простой целочисленный тест оценивает возможность предсказания ветвлений центрального процессора и ошибочного прогнозирования ветви, при котором задействуются целочисленные оптимизации MMX, SSE2 и SSSE3 и прочие.

Посмотрим, как будут обстоять дела в следующем тесте, который оценивает производительность в операциях одинарной точности с плавающей запятой (32-битная точность) посредством вычислений нескольких фрагментов фрактала Жюлиа, при котором помимо «классического» набора расширений команд, указанных выше, используются расширенные инструкции AVX и FMA различных версий.

AIDA64 6.10.5200 - FPU Julia

472x314  90 KB. Big one: 1011x1034  453 KB

Как видно, блок операций с плавающей запятой у процессоров производства Intel поставлен на должном уровне, но не стоит забывать, что данный тест всего лишь узконаправленная синтетика.

AIDA64 6.10.5200 – FP64 Ray-Trace

472x419  129 KB. Big one: 1022x1030  473 KB

И в завершение всех тестов приведу ссылку, по которой можно детально сравнить производительность в Geekbench4 на одинаковой частоте 4500 МГц сегодняшней героини EVGA Classified SR-2 и Intel Core i7-9800X. Очень занимательные результаты!

500x177  96 KB. Big one: 1500x530  496 KB

Заключение

Без преувеличения можно констатировать, что у EVGA получилась очень интересная материнская плата, у которой нет аналогов. Те, кто приобрел платформу на ее базе в момент выхода, явно не пожалели, поскольку в то время такой производительности хватало на все и с большим запасом.

Отдельное спасибо стоит сказать тем оверклокерам, благодаря которым EVGA Classified SR-2 появилась на свет, и компании EVGA, которая до сих пор поддерживает сообщество энтузиастов, выпуская специальные продукты, разработанные оверклокерами для оверклокеров, энтузиастов и просто тех, кто ценит и любит нестандартные решения.

500x466  99 KB. Big one: 1200x1091  497 KB
EVGA SR-3 Dark, LGA 3647.

Актуальность данной платформы, увы, постепенно сходит на нет. И пусть последние два года, благодаря стараниям AMD, у нас есть 16 ядер в мэйнстрим-сегменте, тем не менее свой след в компьютерной истории EVGA Classified SR-2 оставила. Остается верить, что разрабатываемая продолжительное время материнская плата EVGA Classified SR-3 все же увидит свет.

Максим Романов aka Max1024


Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 5.0 из 5
голосов: 148

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
