Вступление

Лаборатория продолжает цикл статей о ретроклокинге. И на этот раз мы поговорим о друзьях и железных помощниках оверклокера. Предыстория проста: я планировал провести неординарный эксперимент, но безуспешные поиски одного оверклокерского устройства заставили меня разобраться в определенных видах таких моделей и посвятить результату поисков эту отдельную статью.





Ранее я пытался составить список самых нестандартных и необычных материнских плат, созданных для энтузиастов и оверклокеров, которые имели своеобразные и отличительные особенности, будь то система питания, встроенный звук, своеобразный дизайн печатной платы, количество поддерживаемых процессоров и типов оперативной памяти, или даже цвет текстолита, которым сейчас никого не удивишь.

Подробнее об этом можно прочитать ниже:

Вам интересно, что же такое я так долго искал и не нашел? Мои поиски были направлены на одно внешнее оверклокерское устройство, которое можно подключать как к материнским платам, так и видеокартам, и осуществлять разгон этих компонентов путем нажатия на кнопки.

Такие варианты можно встретить в арсенале топовых системных плат различных производителей, но я искал, если кто-то уже догадался, модель EVGA под названием EVBot или «Hand-Held Controller» (артикул 100-EV-EB01-BR). Если кто-то знает, где его найти, напишите мне, пожалуйста, в ЛС.





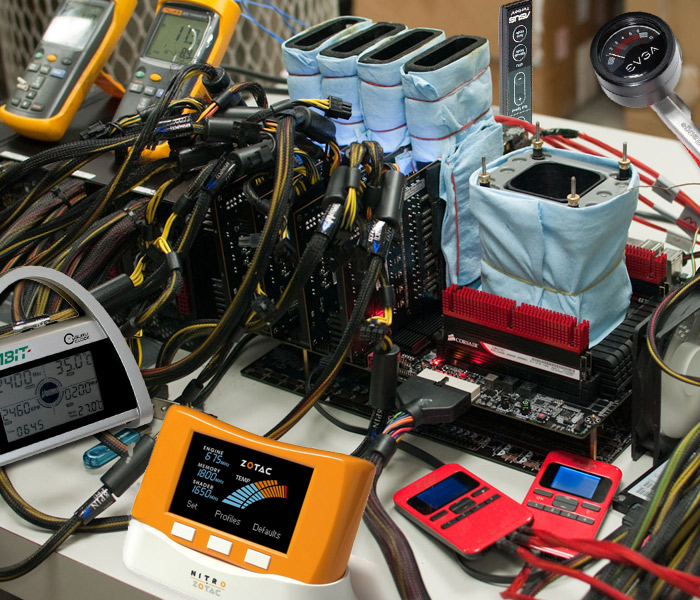

500x421  48 KB. Big one: 712x600  80 KB

О самом командном пульте EVGA поговорим ниже, а пока я попытаюсь на основе собранной информации составить список таких аппаратных устройств (внешних и внутренних), которые призваны облегчить и без того нелегкий оверклокерский труд.

В начале выносных устройств с подключением по USB, либо через другую шину не существовало, в этом попросту не было нужды, поэтому во времена Pentium III в исполнении Socket 370 и AMD Athlon для Socket 462 модным было заполнить как можно больше свободных отсеков 5.25” системного блока.

Начиная с 2001 года, моддинг потихоньку начал двигался в этом направлении, ведь видеть один или два CD-ROM’a было скучно, поэтому наличие фанбаса или реобаса положительным образом сказывалось на внешнем виде ПК того времени. Из-за обилия таких панелей системный блок нередко превращался в этакую «Новогоднюю ёлку»:





289x600  60 KB
В моем ПК когда-то трудился четвертый снизу Zalman.

Основным назначением таких устройств была регулировка оборотов корпусных вентиляторов. Такие устройства можно назвать друзьями оверклокеров того времени.

Естественно, в начале 2000-х всячески приветствовался ручной труд, поэтому реобасы нередко изготавливались в домашних условиях, пусть внешний вид их был не таким, как у серийных моделей, но на производительность это не влияло.





500x502  76 KB

Материнские платы

Но прогресс понемногу шел вперед и кроме регулировки оборотов требовался вывод необходимой информации на экран и органы двухстороннего взаимодействия с материнской платой. Первой интеллектуальной 5,25” панелью стало устройство - ASUS iPanel. Оно устанавливалось в свободной 5.25” отсек системного блока, но уже не было совместимо со всеми подряд материнскими платами. Так началось первое разделение устройств по совместимости.







500x351  58 KB. Big one: 640x480  62 KB

Данную панель можно было подключить к материнским платам ASUS CUSL2 и CUSL2-M (Socket 370), ASUS A7V266-E (Socket 462) и возможно другим моделям, если вы найдете на них специальный разъем AFPANEL и свободный USB.

500x375  50 KB. Big one: 640x480  80 KB



ASUS iPanel позволяет выводить информацию о POST кодах на 4-х секционный экран, отображает частоту процессора, оперативной памяти и частоту системной шины. Показывает температурные данные из BIOS материнской платы и внешнего датчика, а также напряжение питания процессора и линий +3.3 и 5 В. Наличие двух потов USB на передней панели позволяло удобно использовать USB накопители и перефирию. В "Deluxe" исполнении данной панели ко всему перечисленному добавлялся еще и COM порт, а также звуковые коннекторы — Line-out, Line-in, Mic-in и инфракрасный порт.

500x489  90 KB. Big one: 800x782  182 KB



Одним словом красота неземная! На панели имеются кнопки, которые благодаря специальному ПО «ASUS Hotkey» можно запрограммировать на выполнение любых действий, например запуска утилиты для разгона и применению определённой частоты FSB. Не будем говорить о минусах таких панелей, так как совместимость с ними должна быть на уровне BIOS, но если такая панель имелась, то жить явно было веселее.

Не отставали и другие производители материнских плат, ориентированные на энтузиастов. Серия материнских плат ABIT с поддержкой фирменной технологии uGURU обзавелась аналогичной панелью - ABIT uGuru Panel. Такая панель шла, например, в комплекте с материнской платой ABIT Fatal1ty AN8 SLI S939.

500x209  36 KB. Big one: 910x381  103 KB



Кроме вывода времени, скорости вращения вентиляторов, напряжения процессора, его частоты, а также всех системных шин, панель от ABIT кроме расширительных функций за счет USB и Fire Wire портов и выхода на наушники, и входа для микрофона позволяла сбрасывать CMOS не вставая с игрового кресла. За данную функцию отвечала специальная кнопка, на всякий случай имеющая предохранитель от случайного нажатия. Но самой оверклокерской функцией была возможность сохранения 5 настроенных профилей в BIOS, которые можно было переключать на лету.

500x313  50 KB. Big one: 954x560  121 KB

И естественно, можно было вручную, мегагерц за мегагерцом поднимая вверх напряжение, разгонять системную шину, либо другие параметры материнской платы. Для любителей моддинга панель предлагала подсветку, которую можно было настроить, выбрав один из пяти режимов яркости.



Позже данная 5.25” панель трансформировалась во внешнее устройство - ABIT mGuru Clock, который увидел свет в 2004 году. mGuru Clock был изготовлен в форме настольных часов с LCD дисплеем, поэтому гармонично вписывался в любую обстановку.

500x522  47 KB. Big one: 700x731  68 KB

Встретить этот оверклокерский девайс можно было в комплекте с материнскими платами ABIT, в названии которых имеется индекс - 3RD EYE. Если сравнивать функционал часов и панели, то в «часах» функций немного поубавилось, зато подрос ЖК дисплей. По прежнему был доступен весь мониторинг, от напряжений, оборотов вентиляторов, до температур, который в режиме реального времени выводились на экран, но также сохранилась функция выбора предустановленных профилей разгона, благодаря наличию трех кнопок сверху устройства. Дополнительной полезной функции таких внешних часов было включение и выключение ПК, теперь не нужно было лазать под стол, достаточно протянуть руку к стоящим на столе часам.



Чуть позже была выпущена немного видоизмененная модель внешних часов модель «GC03», в которую добавился один внешний USB вход и больше функциональных кнопок для более удобной работы. Одним и важных нововведений была поддержка сообщений уведомлений Skype и Email. Хотя лично мне первая версия «часов» от ABIT симпатична больше.

500x422  51 KB

Если вернуться в наши дни, то первое что приходит на ум из 5.25” панелей, то это ASUS OC Panel, которой начали комплектоваться самые производительные материнские платы со времен процессоров Intel с микроархитектурой Haswell. И хотя такая внутренняя панель уже имеет втору версию, но в нормальном режиме обе панели выглядят одинаково, различия версий заключаются лишь в поддерживаемых моделях материнских плат и некоторых аппаратных особенностях.



500x246  32 KB. Big one: 1400x690  211 KB

С помощью ASUS OC Panel можно включить компьютер, главное чтобы он был включен в розетку и выключить. На 2.6-дюймовом ЖК-дисплее можно увидеть всю доступную информацию, собираемую многочисленными датчиками материнской платы, при этом такая информация обновляется ежесекундно. Благодаря наличию кнопки «О.С.» можно применять нескольких режимов автоматического оверклокинга или активировать заранее созданные для этого в BIOS профили. Примечательно данное устройство еще и тем, что из внутреннего, оно легко превращается во внешнее, с еще большим функционалом.

500x385  57 KB. Big one: 660x508  133 KB

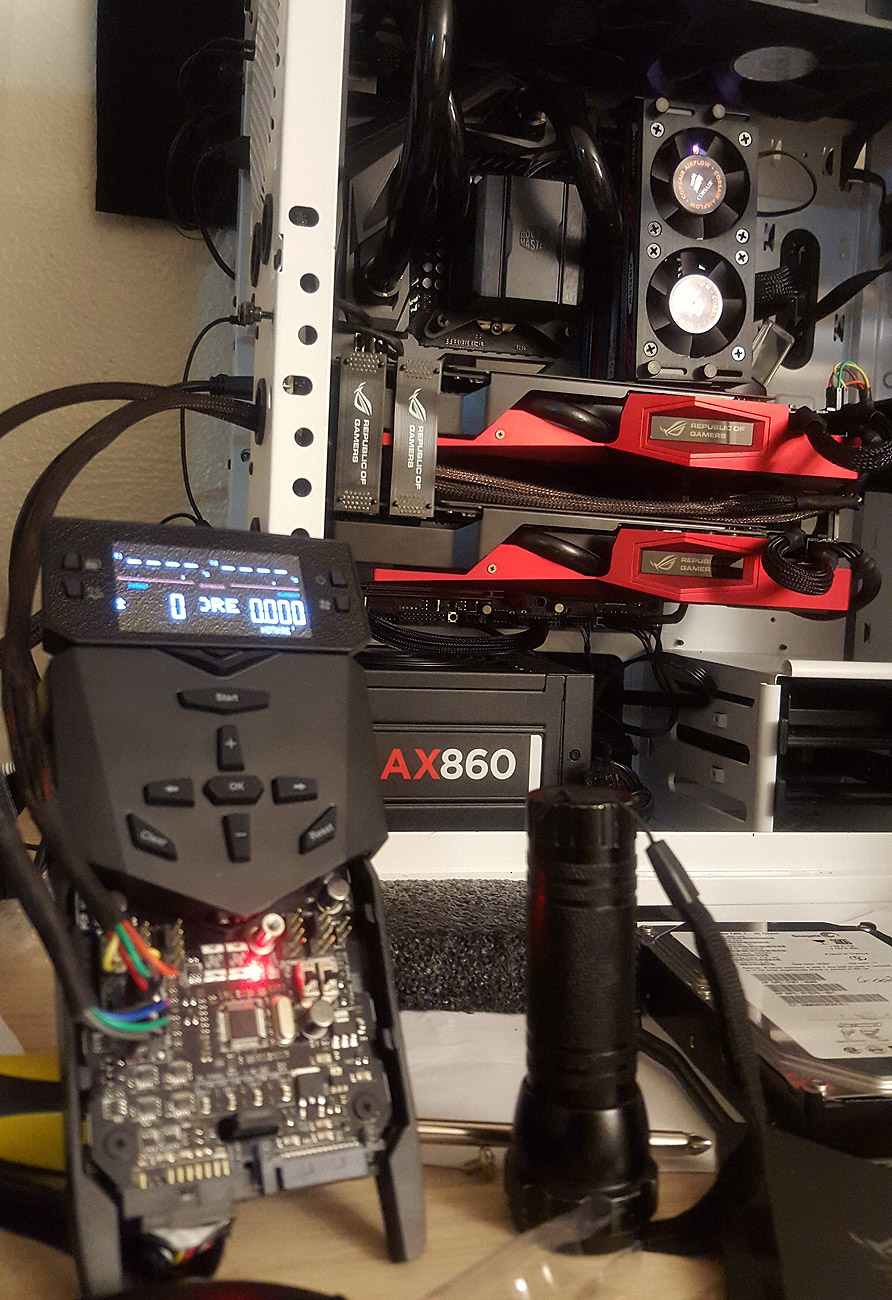

В режиме оверклокерского «пульта управления» оверклокер, расположив рядом с материнской платой ASUS OC Panel дополнительно мог подключить к ней четыре вентилятора, пару термопар для наблюдения за температурным режимом компонентов тестового стенда, мог перевести систему в SLOW Mode или вообще поставить на паузу, что очень актуально для LN2 сессий, когда нужно отвлечься от разгона и долить азот. А если у Вас в распоряжении имеется еще и пара видеокарта ASUS серии Matrix, то их также можно подключить к пульту управления через разъемы VGA Hotwire, и c одного устройства управлять сразу всем.

450x656  96 KB. Big one: 892x1300  359 KB

В 2009 году ASUS решила сделать из своей панели ASUS OC Panel целую станцию, для еще более удобного управления ПК и разгона, так появилась ASUS OC Station. Теперь панель или станция занимает сразу два 5-ти дюймовых отсека в корпусе, ЖК экран подрос до 3-х дюймов, а внешний вид сместился в сторону мультимедийного устройства, благодаря наличию вращающегося регулятора.

500x320  26 KB. Big one: 1300x819  107 KB

Совместимость данной станции была также ограничена старшими моделями материнских плат ASUS, относящихся к вселенной ROG и оснащенных специальным разъёмом GP. Зато если уже Ваша плата была в списке совместимых, то в настройки BIOS можно даже не заглядывать. Большинство опций BIOS можно изменять непосредственно на экране станции, так как она не привязана к операционной системе, поэтому все изменения проходят моментально. Естественно, на экран выводится вся диагностическая информация, а наличие сзади четырёх разъемов для вентиляторов, позволяют осуществлять их регулировку непосредственно силами ASUS OC Panel.

500x278  45 KB. Big one: 832x462  50 KB

В случае если корпус стоит на полу и смотреть на экран станции неудобно, то инженеры ASUS предусмотрели его поворот вверх на 30 градусов. ЖК экран также можно использовать как часы, либо цифровую рамку, на которую можно выводить изображения из каталога на жестком диске.

500x352  52 KB. Big one: 1128x794  201 KB

На этом ASUS не остановилась и в 2014 году панель приобрела новый вид и название - ASUS ROG Front Base. Размеры остались прежними, а вот ЖК дисплей еще подрос до 4-х дюймов по диагонали или 10-ти сантиметров с хвостиком. На панели появились два разъема, для подключения наушников и микрофона и USB порт, который приобрел функцию быстрой зарядки мобильных устройств, даже когда ПК выключен и сияющий логотип ROG.

500x385  46 KB. Big one: 720x555  86 KB

Надо отметить, что смотрится обновленная панель на порядок лучше. Дизайн отображения информации похож на приборную панель скоростного автомобиля, разве что не хватает стрелочек =) В качестве отличительной черты у ASUS ROG Front Base выделена звуковая составляющая, поэтому в комплекте к устройству идет HD Audio кабель. Мультифункциональный регулятор теперь позволяет выбрать один из пресетов эквалайзера, либо отрегулировать уровень звука.

В виде отдельной кнопки была реализована интересная функция — «Escape mode», при нажатии которой, все программы сворачивались и на мониторе был виден лишь рабочий стол, вывод звука также блокировался. В остальном по функционалу это все также ASUS OC Panel, но с некоторыми улучшениями.

500x401  64 KB. Big one: 1300x1042  341 KB
ASUS ROG Front Base и OC Panel во всей красе.

Но как говорится не единым ASUS’oм, другие производители материнских плат также выпускали внутренние панели для облегчения взаимодействия со своими материнскими платами. Небезызвестный в оверклокерских рядах производитель EVGA в своем арсенале имеет выносную панель на шлейфе - EVGA ECP.

500x235  46 KB. Big one: 879x413  99 KB

Такими панелями обычно комплектовались материнские платы, относящиеся к серии FTW (For The Win) и Classified. Для облегчения процесса разгона перед руками оверклокера были кнопки включения и сброса, обнуления CMOS, индикатор POST кодов и в зависимости от версии панели (всего их 4) дополнительно были выведены кнопки повышения напряжения на процессор, CPU VTT Voltage, джамперы отключения слотов PCI-Express и другие функции, в зависимости от версии панели.

Шлейф, конечно, штука полезная, но многие энтузиасты решили самостоятельно установить данную панель в 5-ти дюймовую заглушку корпуса, выглядело это вполне себе симпатично.

500x365  65 KB. Big one: 787x575  234 KB

Но в EVGA услышали посылы энтузиастов, и четвертая модель ECP V4 уже обзавелась своим собственным корпусом. Она поставлялась вместе с материнской платой EVGA Z68 FTW. Функционал остался прежним, преобразился только внешний вид, что явно пошло ей на пользу.

500x250  32 KB. Big one: 654x318  45 KB
EVGA ECP V4.

Раз уж зашла речь о EVGA и друзьях оверклокера, то стоит упомянуть об интересном внешнем девайсе, назначение которого отображение частоты процессора в аналоговом виде и больше ничего. Называется он EVGA EVGauge.

500x395  38 KB. Big one: 687x534  58 KB

Он поставлялся в комплекте с материнской платой EVGA Z68 FTW. Его вариант использования мог быть примерно таким:

450x500  79 KB. Big one: 530x589  103 KB

Что же было в арсенале у других производителей? Внутренних панелей мне найти не удалось, а вот внешние отдельные устройства выпускались.

Так, в комплекте с материнской платой MSI Big Bang XPower (LGA1366) поставлялось оверклокерское устройство - OC Dashboard которое, несмотря на скромные размеры, выполняло ряд очень полезных функций.

500x236  51 KB. Big one: 561x265  43 KB

500x326  81 KB. Big one: 1200x782  335 KB
MSI Big Bang XPower.

MSI OC Dashboard или «пейджер» имеет всего три функциональных кнопки и скромный по всем меркам ЖК дисплей, на который выводится: прохождение POST кодов, напряжение процессора, его тактовая частота, температура и скорость вращения вентилятора. OC Dashboard позволяет на лету изменять напряжение процессора, частоту системной шины и другие важные параметры отвечающие за разгон системы.

500x375  71 KB. Big one: 800x600  142 KB

500x397  79 KB. Big one: 1183x925  248 KB

Решение от MSI конечно интересное, но экранчик мог бы быть и по больше, но зато устройство имеет свой корпус, чего нельзя сказать об современной версии данного устройства. Взгляните сами, все тот же MSI OC Dashboard, который поставляется в комплекте с материнской платой MSI Z170A XPOWER GAMING TITANIUM EDITION и других «титаниумах».

500x414  78 KB. Big one: 1300x991  414 KB

Впрочем, для серьезных оверклокеров работающих с LN2, а именно под такие задачи рассчитана эта версия OC Dashboard, внешний вид неважен, а функционала здесь хватает. Благодаря этому устройству возможен вход в BIOS сразу после перезагрузки, чтобы не пропустить момент нажатия Del или F2, имеется режим Slow Mode, традиционные кнопки включения и сброса, обнуление CMOS, пару кнопок отвечающих за поднятие частоты BCLK и множителя процессора, а большего и не нужно.

Подсоединить OC Dashboard к материнской плате можно при помощи гибкого шлейфа:

500x352  67 KB. Big one: 903x627  183 KB

Либо установить непосредственно в материнскую плату в свой специальный разъем:

500x310  67 KB. Big one: 1300x770  304 KB

Компания Gigabyte так же имеет в своем арсенале аналогичные OC панели для экстремального оверклокинга. Современные модели материнских плат, такие как, например, Gigabyte Z270X-GAMING SOC, Gigabyte Z390 AORUS XTREME комплектуются такой панелью под названием - Gigabyte OC Touch Panel.

500x355  63 KB. Big one: 700x483  97 KB

Функционал данной панели по сравнению с MSI немного расширен. Во-первых к ней можно подключить шесть вентиляторов, безопасно считать с находящейся внизу контактной площадки все имеющиеся напряжения. С помощью переключателей, можно отключить графическое ядро у процессоров Intel, понизить множитель до минимального, а также по традиции с шагом в 1 МГц повысить либо понизить BCLK, либо множитель процессора.

500x289  63 KB. Big one: 800x451  142 KB

Раньше на материнских платах Gigabyte серий OC Force и Super Overclock Force такое управление располагалось непосредственно на текстолите материнских плат, но когда места уже не хватает, приходится разгружать PCB такими выносными устройствами, хотя это положительным образом сказывается на процессе экстремального разгона.

Прогресс штука интересная, что же еще придумывали производители, чтобы привлечь к себе внимание? Думаю, все помнят первую материнскую плату ASUS серии ROG с LCD POST экранчиком сзади, на плате ввода/вывода портов? Это была ASUS Crosshair.

500x442  76 KB. Big one: 1200x680  334 KB

Но так как зачастую системный блок стоял под столом и был приставлен к стене, то лицезреть процедуру POST было не очень удобно и в ASUS нашли выход из положения, так появился внешний девайс - ASUS LCD Poster. Мелочь, но теперь ее можно положить например на стол, либо закрепить в корпусе ПК с прозрачной крышкой. В остальное время он может выполнять функцию настольных часов.

500x379  48 KB. Big one: 772x585  84 KB

Такой внешний прибор характерен для эпохи материнских плат в исполнении LGA775. Не менее интересным является внешнее устройство, поставляемое в комплекте с материнской платой ASUS P6T Deluxe/OC Palm (LGA1366).

500x383  67 KB. Big one: 1200x919  388 KB

Называлось это устройство OC Palm. Из названия видно, что это карманный компьютер на базе операционной системы Palm OC, адаптированный специально для этой модели материнской платы.

500x362  51 KB

В нем была загружена знакомая овеклокерам утилита ASUS Turbo V, с помощью которой можно было изменять многочисленные настройки материнской платы, от частоты FSB до напряжения на процессор и вывода диагностической информации на экран или запуск Palm приложений типа календаря, виджетов Yahoo или других.

500x336  82 KB. Big one: 1190x800  390 KB

Девайс интересный, но провод тут как бы лишний, хотя он более надежный. Есть у ASUS еще один вид кнопочного устройства с названием – ASUS TurboV Remote, который шел в комплекте к материнской плате ASUS P7P55D Deluxe, а также P7P55D-E Premium (LGA1156).

500x452  53 KB

В этот раз никаких ЖК экранов на пульте нет, пульт легко лежит в руке благодаря вытянутой форме и содержит всего 8 функциональных кнопок. Данный пульт разрабатывался уже не для профессиональных оверклокеров, а для новичков, которые боятся зайти в BIOS. Пульт работает вместе с запущенной одноименной утилитой, что накладывает некоторые ограничения.

500x237  31 KB. Big one: 674x320  43 KB

С помощью пульта можно регулировать частоту шины BCLK, выбирать свои ОС профили, включать режим энергосбережения EPU, включать питание вашего ПК и даже очищать CMOS (специальная кнопка расположена с обратной стороны пульта). Вполне себе необходимый минимум, чтобы научиться разгонять.

500x389  68 KB

Пульт это хорошо, но как помочь оверклокеру без пульта и кнопок? На определенном этапе развития оверклокерских технологий в недрах лаборатории ASUS предложили идею вывода необходимой информации на экран монитора поверх основной картинки. И пока крутится 3Dmark, чтобы не отвлекаться на множество термометров и вольтметров, для фокусировки внимания вся необходимая овеклокеру информация выводилась на экран моитора, благодаря устройству, подключаемому к выходу видеокарты – ASUS OC Key.

500x387  41 KB. Big one: 964x747  105 KB

Данное устройство совместимо только с материнскими платами ASUS и входило в комплект таких моделей как: Rampage IV Extreme (LGA2011) и ASUS Maximus V Extreme (LGA1155). Подключаем этот волшебный ключик к видеокарте одной стороной, в него же с другой стороны подключаем монитор и наслаждаемся показателями системы в реальном времени. Для повседневной работы эта информация даже лишняя или будет мешать, но для серьезной бенч сессии окажется весьма полезной.

500x333  49 KB. Big one: 1300x867  289 KB

В вышеуказанных материнских платах также имеет отдельный Wi-Fi/Bluetooth модуль, с помощью которого можно также разгонять систему предустановив специальное приложение ROG iDirect на мобильный телефон. Таким образом, смартфон превращается в беспроводной внешний пульт управления вашего ПК и станцию для разгона.

425x660  66 KB

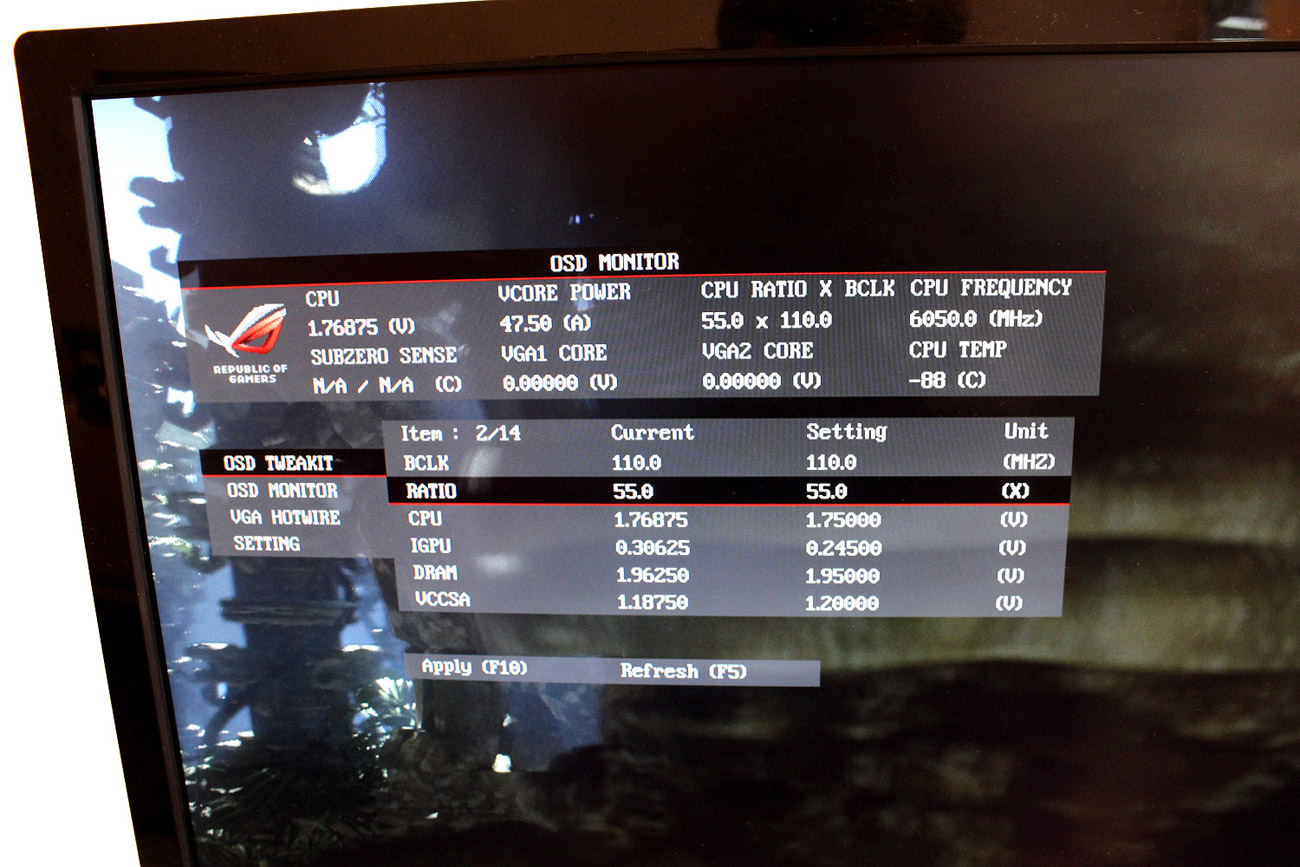

Увлекшись перечислением оверклокерских девайсов, различных видов и типов я совсем забыл про EVGA EVBOT, о котором писал в самом начале. Оверклокерский пульт EVBot, в отличие от различных выше перечисленных устройств сохранил достаточно широкую преемственность с материнскими платами и видеокартами марки EVGA. Но совместим он лишь с теми продуктами, которые имеют специальный разъем для подключения EVBOT, как правило, это представители линейки устройств серии Classified, Classified K|ngp|n и отдельные модели FTW (For The Win).

500x332  86 KB. Big one: 835x554  196 KB

Устройство позволяет добраться практически до большинства функции BIOS материнских плат и видеокарт. Полный список поддерживаемых моделей можно найти по ссылке. На момент прочтения данных строк, я все еще никак не могу найти это устройство, так что если кто видел его, либо оно лежит у вас без дела, попрошу написать мне в ЛС.

500x509  71 KB

Можно было поставить точку в данной статье, но так как внешние и внутренние устройства в помощь оверклокеру производились не только для материнских плат, а еще и для видеокарт, то я думаю еще смогу Вас еще немного удивить. Ведь некоторые производители видеокарт делали свои 5.25 дюймовые панели для системных блоков, э это скорее уже исключение, чем правило.

Видеокарты

Первой панелью для видеокарт в сегодняшнем чарте становится панель AirForce от MSI, которая входила в комплект видеокарты MSI N260GTX Lightning, основанной на GPU – Nvidia GeForce GTX 260 с объёмом памяти равным 1792 Мб.

500x275  56 KB. Big one: 708x389  78 KB

500x250  46 KB. Big one: 1200x600  238 KB

Эта панель может устанавливаться в корпус ПК, либо за счет подключения по специальному кабелю может располагаться на столе. Несмотря на отсутствие органов управления, панель дает возможность изменять напряжение на GPU, изменять частоты ядра, памяти, применять предустановленные профили разгона, а все благодаря тому, что она получила сенсорное управление. В темноте она оживает и способна произвести неплохой вау-эффект на окружающих.

500x377  97 KB. Big one: 625x471  147 KB

Следующим производителем, кто счел необходимым дополнить комплект своей видеокарты, была компания Sparkle, которая выпустила интересную во всех смыслах модель своего 3D ускорителя - GeForce 9600 GT Calibre (P960). Для начала остановлюсь на внешнем виде этой неординарной видеокарты:

500x262  58 KB. Big one: 1400x733  365 KB

Система охлаждения - просто произведение искусства. К тому же она способна трансформироваться, в результате чего кулеры приподнимаются над радиаторами. По данным производителя это должно улучшить охлаждение.

500x334  50 KB. Big one: 1400x913  241 KB
Нажмите для увеличения.

Комплектуется видеокарта вот такой 5.25” панелью, которая посередине имеет трех секционный индикатор и три активные кнопки, отвечающие за различные режимы работы видеокарты.

500x270  33 KB. Big one: 1400x757  185 KB

Режим «Green» соответствует частоте GPU - 300 МГц и 400 МГц для памяти. «Standard» - GPU 650 МГц, память 900 МГц и «OC» (Overclocked) режим - GPU 700 МГц, память 1000 МГц. (Референсные частоты NVIDIA GeForce 9600 GT составляют 650/900 МГц.) Если панель не подключена к видеокарте, то видеокарта работает в самом производительном режиме, что бы пользователь не чувствовал себя обиженным. Для смены режима нужно просто нажать на кнопку на панели и на индикаторе отобразится соответствующий режим, однако придётся перезагрузить систему, чтобы изменение вступило в силу. Это несколько неудобно конечно, но другого выхода нет, зато данный модуль управления работает независимо от графического драйвера.

Как видите видеокарта у Sparkle, на мой взгляд, получилась интереснее панели, чего-то ей все же не хватает. Но рассмотрим другой вариант, где все на оборот. Встречаем - ASUS EN8600GT OC GEAR/HTDP/256M на базе GPU NVIDIA GeForce 8600 GT. Частотная формула у этой видеокарты заявлена как 540-700 МГц для GPU и 700 МГц для памяти (Референсные частоты NVIDIA GeForce 8600 GT составляют 540/700 МГц.) Сначала рассмотрим видеокарту:

500x322  80 KB. Big one: 591x381  121 KB

С виду совсем обычная и ничем не выдающаяся видеокарта. Но вся её суть заключается в наличии специальной панели OC GEAR, которая выглядит следующим образом:

500x402  50 KB

Совсем другое дело! Яркий жидкокристаллический дисплей с многофункциональной ручкой управления позволял пользователю регулировать: уровень громкости звука, частоту GPU, отображать температуру GPU, скорость вращения вентилятора и текущая частоту обновления кадров (FPS).

Для изменения параметров нужно было необходимо нажать один или более раз на регулятор, чтобы выбрать нужный параметр и выставить нужное значение. Драйвер модуля OC Gear использует интерфейс SmartDoctor для управления тактовой частотой GPU, позволяя ее повысить до 700 МГц, а это очень хорошая прибавка производительности по отношению к штатным 540 МГц.

В реальности панель смотрелась намного симпатичнее видеокарты.

500x462  66 KB. Big one: 1023x864  170 KB

Данная панель поставлялась не только с видеокартой ASUS EN8600GT OC GEAR/HTDP/256M, она лишь была первой. Панель входила в комплект, где в индексе модели было написано «OC GEAR». А это и ASUS EAH3850 OC GEAR/HTDI/512M, EN9600GT OC GEAR/HTDI/512M, ENGTS250 OC GEAR/HTDI/512MD3 и другие.

Если взглянуть на день сегодняшний, то интересной моделью с панелью является Palit GeForce GTX 1080 GameRock Premium Edition G-Panel.

500x444  71 KB. Big one: 635x564  121 KB

Из названия видно, что видеокарта достаточно актуальная, и представляет собою версию GeForce GTX 1080 с альтернативной усиленной PCB и системой питания 8+2 фазы, с частотами 1747 МГц для GPU и 10.5 ГГц для памяти. (Референсные значения 1607 МГц/10.0 ГГц). Видеокарты выглядит также «привлекательно», если так можно говорить о видеокартах.

500x397  70 KB. Big one: 886x676  141 KB

В комплекте к данной видеокарте идет 5-ти дюймовая панель с ЖК экраном, которая может устанавливаться в системный блок, либо стоять на столе перед монитором. Для этого у нее есть ножки и набор кабелей для подключения.

500x334  50 KB. Big one: 759x490  78 KB

На G-Panel спереди имеются два порта USB 3.0 версии Type A и Type C и кнопка переключения четырех режимов отображения информации. Панель отображает название видеокарты, версию BIOS, объем памяти, тактовые частоты GPU и памяти, температуру и скорость вращения вентиляторов, а также загрузку видеоядра, памяти и энергопотребления в процентах. На начальном экране G-Panel отображает текущее время, то есть она выполняет функцию настольных часов. Не хватает, разве что, функции будильника с большой кнопкой выключения сигнала сверху =)

500x333  39 KB

Внутренние панели для видеокарт это всегда хорошо, но что насчет внешних? Казалось бы, зачем это нужно, но все же компания Galaxy Microsystems (сейчас она носит название Galax/KFA2) в 2012 году выпустила для некоторых своих видеокарт, естественно это оверклокерские версии включая Hall of Fame (HOF), свой вариант внешней панели - «OC Panel».

500x371  67 KB. Big one: 1024x768  219 KB

Панель вышла на рынок отдельным устройством и оценивалась производителем в нескромные $185. На момент выхода список совместимых моделей видеокарт выглядел следующим: GF PGTX560TI-SPOC/1GD5 WHITE2, GF PGTX560TI-SPOC/1GD5 WHITE3, GF PGTX580-OC/1536D5 MDT4, GF PGTX680-SOC/2GD5 WHITE. Из названия моделей видно, что это GeForce 600-й серии с белоснежными PCB. Панель подключалась к видеокарте посредством специального шлейфа.

500x383  62 KB. Big one: 977x748  181 KB

Десять тумблеров и одна активная кнопка, позволяли выбирать различные комбинации (всего 12 вариантов), которые давали возможность повышения напряжения на GPU. Каждая комбинация повышала напряжение на +12,5 мВ. То есть с минимального напряжения GPU 1.075 В можно было поднять до 1.2125 В.

500x299  45 KB. Big one: 900x520  70 KB

Кроме того, можно было увеличить напряжение на PLL на дополнительные +150 мВ и +200 мВ для памяти. Отдельный тумблер отвечал за смену BIOS видеокарты. Понятное дело, что такой пульт был нужен оверклокерам, которые собирались покорять вершины 3DMark используя экстремальное охлаждение. Но, несмотря на это, панель получилась интересной с дизайнерской точки зрения.

А вот следующая внешняя панель для видеокарт претендует на звание самой интересной в плане дизайна и неприхотливой по отношению к моделям и производителям видеокарт, благодаря чему её можно использовать с достаточно широким спектром графических ускорителей. Итак, встречаем - Zotac Nitro.

500x575  84 KB. Big one: 728x768  201 KB

500x399  53 KB. Big one: 1154x907  135 KB

Вначале предлагалось, что Zotac Nitro будет совместим только с линейкой Limited Edition видеокарт Zotac, но ввиду того что был найден путь (он не единственный) возможности использования данного контроллера с любыми другими видеокартами GeForce от Nvidia, производитель подтвердил возможность использования данного контроллера с видеокартами Nvidia GeForce 7,8,9 и GTX серий независимо от их бренда. Рекомендованная стоимость устройства на момент выхода равнялась 90 евро.

В сети существуют примеры использования данного контроллера и с другими видами видеокарт. Подключается Zotac Nitro к материнской плате через USB вход, а не к видеокарте, благодаря чему подключить устройство не составляет труда. Чтобы контроллер начал работать необходимо, установить утилиту Firestorm от Zotac и можно приступать к разгону или любоваться данными с LCD панели, благо она имеет яркий и качественный VFD дисплей.

500x375  90 KB. Big one: 800x600  183 KB

Устройство имеет три кнопки управления. В стандартном режиме левая кнопка «Set» отвечает за переключение в режим регулировки частот. Две другие кнопки в это время будут выполнять функцию «+» и «-» устанавливая значения в МГц. Кнопка «Defaults» служит для сброса всех значений в исходное состояние. Кнопка «Profiles» - позволяет сохранять и выбирать настроенные профили работы видеокарты. В общем все просто и удобно, но главное это совместимость с большим парком видеокарт, поэтому данный контроллер даже сейчас идеально впишется на столе у любого любителя «ретро-ПК».

На CES2009 был продемонстрирован прототип данного контроллера, имеющий совсем другой цвет и возможно функционал, остается вопрос, где его найти.

500x377  63 KB. Big one: 821x546  80 KB

Заключение

В рамках данной статьи я попытался напомнить, что вы находитесь на правильном сайте, где оверклокингу отведено центральное место, а также рассказать об не совсем стандартных устройствах, которые облегчали процесс разгона центральных процессоров и видеокарт. Охватить все версии невозможно, но я рассказал об наиболее интересных, поэтому, надеюсь, каждый узнал для себя то-то новое. Если вам известны аналогичные оверклокерские модели, пишите и выкладывайте их фото в комментариях к статье.

Несмотря на то, что такие устройства выходят нечасто, на недавно прошедшей выставке CES 2019 нам показали, что нас может ожидать в ближайшем будущем. Возможно, материнские платы сами превратятся в такие контроллеры, и мы будем получать всю необходимую информацию с ЖК-экранов материнских плат, как бы сейчас это странно ни звучало.

500x448  80 KB. Big one: 1038x933  239 KB

450x517  67 KB. Big one: 696x800  160 KB

P.S. Скоро увидимся, а я пока продолжу поиски интересующего меня контроллера EVGA. Оказать посильную помощь в его поисках вы можете, нажав на кнопку «Спасибо автору» чуть ниже этих строк.

Максим Романов aka Max1024
