Вступление

Ассортимент материнских плат на чипсете AMD X570 еще не так богат, как хотелось бы. Но уже сформировалось несколько эшелонов: низший с ценой около 10 тысяч рублей, средний и высокий.

реклама

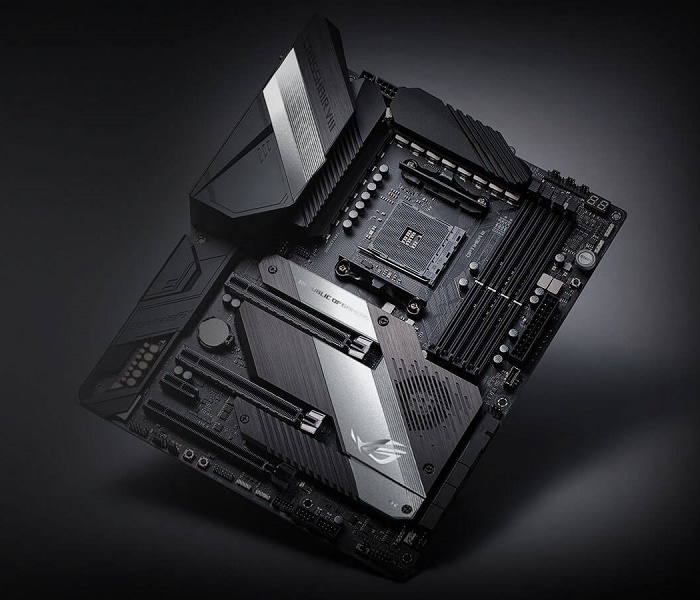

ASUS ROG Crosshair VIII Hero (WI-FI) не относится ни к одному из них, потому что с появлением действительно быстрых многоядерных CPU AMD на Zen 2 производители начали формировать ультравысокий эшелон со стоимостью за 30 тысяч рублей. Учитывая невысокие потребности в системе питания для самых популярных процессоров 3600 и 3700, остается неясным желание производителей наделить топовые материнские платы таким ценником.

500x334  46 KB. Big one: 2500x1668  632 KB

Что же кроется за высокой стоимостью и почему ASUS хочет от вас почти 30 тысяч рублей?

Технические характеристики

500x619  80 KB. Big one: 2500x3093  2296 KB

реклама

МодельASUS ROG Crosshair VIII Hero (WI-FI)
ЧипсетAMD X570
ПроцессорAMD Ryzen 2 и 3 поколения, AMD Ryzen Radeon Vega Graphics (1/2)
Оперативная память4 слота DDR4, от 2133 до 4600+ МГц
PCIe2 x PCIe 4.0/3.0 x16 (x16/x8+x8);
1 x PCIe 4.0/3.0 x4;
1 x PCIe 4.0 x1
Мультиграфические конфигурации3-Way AMD CrossFire; 2-Way NVIDIA Sli
Накопители1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
8 x SATA 6G
СетьRealtek 8125 (2.5 Гбит/сс); Intel I211 (1 Гбит/);
Intel Wi-Fi 6 AX200 (802.11 a/b/g/n/ac/ax);
Bluetooth 5.0
АудиоROG SupremeFX + ESS ES9023P;
ВидеовыходыНет
USB4 x USB 2.0;
6 x USB 3.0;
9 x USB 3.1
Форм-факторATX.

Многие задаются вопросом, какие порты USB доступны на задней панели, а какие через дополнительные косички и разъемы.

500x330  31 KB. Big one: 2500x1649  421 KB

На задней панели расположено:

  • Type A – 4х USB 3.0 + 7x USB 3.1;
  • Type-C – 1x USB 3.1;

Через доп. разъемы на плате:

  • Type A – 4x USB 2.0 + 1х USB 3.1 + 2х USB 3.0.

Комплект поставки

500x341  40 KB. Big one: 2000x1364  273 KB
  • Материнская плата;
  • 4 кабеля SATA;
  • 2 удлинителя для RGB лент (адресуемой и нет);
  • Антенна Wi-Fiж
  • Q-Connector;
  • Набор крепления для SSD;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Бланк регистрации продукта;
  • Различные буклеты и наклейки.

Дизайн PCB

500x597  88 KB. Big one: 2500x2987  2336 KB

Увы, ASUS в инструкции перестал прикладывает схему распределения ресурсов на материнской плате.

500x334  39 KB. Big one: 2500x1668  567 KB

Типичный вид ATX платы: 4 слота Dimm, пара усиленных PCIe x16, развитая система охлаждения чипсета и питания.

500x256  25 KB. Big one: 2500x1282  322 KB

На плате выведено аж 8 портов SATA, что является редкостью по современным нормам.

Пропускная способность шины PCIe и тип подключения к М.2 зависят от используемого процессора. Плата поддерживает два поколения Ryzen без графики и два поколения процессоров AMD с графикой. Так как верхний PCIe x16 и следующий за ним слот подключены непосредственно к процессору, и также оба М.2 слота, то в зависимости от процессора вы получаете:

реклама



500x655  102 KB. Big one: 978x1281  282 KB

Следует заметить, что на плате установлен Wi-Fi адаптер (AX класса!) и он также подключен через еще один М.2 слот, правда ресурсы для него поступают от чипсета.

500x268  29 KB. Big one: 2500x1341  349 KB

Двойной разъем питания 4+8 pin (8 pin усиленный и оба коннектора с целостными пинами). Впрочем, для воздуха и СВО хватит и 8 pin с его 384 ваттами.

500x396  77 KB

реклама

В середине Socket AM4 есть специальное отверстие для термодатчика.

500x140  19 KB. Big one: 2500x702  276 KB

Полный набор диагностики, состоящий из POST и разноцветных светодиодов. Панель измерения напряжений со специальной микросхемой. Благодаря которой выдаваемые напряжения имеют очень точные показатели непосредственно из CPU/NB и т.д.

500x153  24 KB

Часть портов USB 3.1 на задней панели (4 красных), при использовании любого совместимого процессора кроме Ryzen 3000 превращаются в тыкву. Шутка, но вместо USB 3.1 вы получите 3.0.

реклама

Система питания

500x479  75 KB. Big one: 2500x2394  1756 KB

Система питания на материнской плате по праву может считаться шедевром, хотя бы из-за ее возможностей максимального тока. Вы только вдумайтесь, поставить VRM, способный выдавать до 500 А на плату под процессоры, которые в теории и на практике с разгоном едва переваливают за порог в 200 Вт – это ли не бомба?

Для меня остается загадкой, почему ASUS в Hero для Intel использует в 1.5 раза менее мощную систему питания для процессоров, потребляющих более 300 Вт, а здесь мы видим банальный «overkill» по питанию для менее мощных процессоров! Что это – работа над ошибками или ASUS решила заранее подготовить плату для экстремального разгона? Скорее второе, судя по наделенным фишкам ASUS ROG Crosshair VIII Hero, но вернемся к VRM и рассмотрим его внимательно.

500x500  81 KB

реклама

Силовые цепи управляются ШИМ-контроллером IoR 35201. Достаточно старый, но хорошо себя зарекомендовавший ШИМ-контроллер с развитыми функциями управления фазами. Полный список характеристик следующий:
  • Ultra Low Quiescent Power Dual output 8 phase (8+0/7+1/ 6+2) PWM Controller
  • VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP8 Rev 1.2, AMD SVI2, and Memory VR modes
  • Switching frequency from 194KHz to 2MHz per phase in 56 steps
  • IR Efficiency Shaping Features including Dynamic
  • Phase Control and Automatic Power State Switching
  • Programmable 1-phase or 2-phase operation for Light Loads and Active Diode Emulation for very Light Loads
  • IR Adaptive Transient Algorithm (ATA) on both loops minimizes output bulk capacitors and system cost
  • Auto-Phase Detection with PID Coefficient autoscaling
  • Fault Protection: OVP, UVP, OCP, OTP, CAT_FLT
  • I2C/SMBus/PMBus system interface for reporting of Temperature, Voltage, Current & Power telemetry for both loops
  • Multiple Time Programming (MTP) with integrated charge pump for easy non-volatile programming
  • Compatible with 3.3V tri-state drivers
  • +3.3V supply voltage; -40oC to 85oC ambient operation; -40oC to 125oC junction.

Из всех перечисленных особенностей я бы отметил несколько важных для нас вещей, а именно: настраиваемое количество подсоединенных фаз от 8+0 до 6+2, плавная регулировка частоты работы каждой фазы от 194 КГц до 2 МГц, полная поддержка всевозможных защит, передача телеметрии в комбинированном 2 канальном подключении (передача данных происходит по каждому каналу), максимальная температура до 125С.

500x165  25 KB. Big one: 2500x825  533 KB

Для подключения двух типов процессоров (с графикой и без) требуется несколько основных напряжений, поэтому организация работы VRM на материнской плате выглядит как 7+1 фаза питания.

Замечу, что понятие фазы применимо для каждой сборки из пары мосфетов (может быть в фазе до 3 штук) и катушки. Но также неплохо бы считать управляемые каналы. Пример тому эта плата, где на каждом канале висит по две параллельные фазы.

реклама

500x156  18 KB. Big one: 2500x782  287 KB

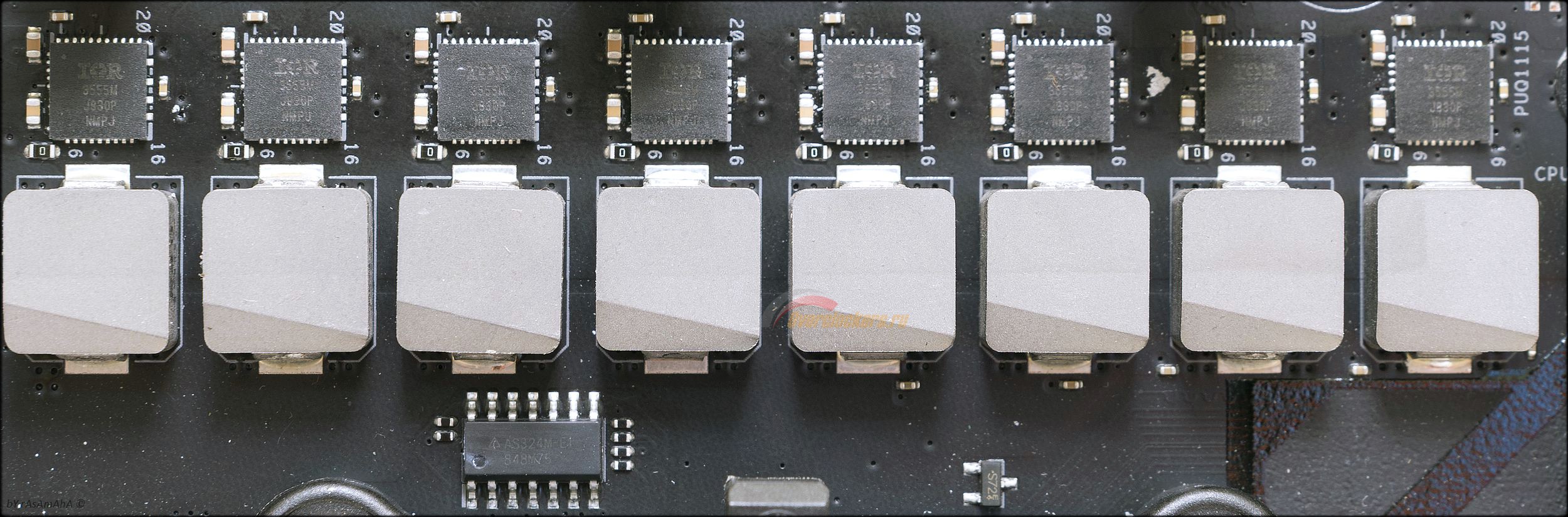

Схема подключения предусматривает использование двойных интегрированных микросхем с мосфетами и драйверами IoR 3555М (60А). Суммарное тепловыделение при 200 А токе будет около 20-22 Вт, что вполне спокойно охлаждается в пассивном режиме.

Микросхемы IR3555M PowIRstage с максимальным током отдачи 60А на каждую. Характеристики IR3555M PowIRstage следующие:

  • Integrated driver, Schottky diode, control MOSFET and synchronous MOSFET
  • 5mV / A on-chip MOSFET current sensing with temperature compensated reporting
  • Input voltage (VIN) range of 4.5V to 15V
  • VCC and VDRV supply of 4.5V to 7V
  • Output voltage range from 0.25V up to 5.5V
  • Output current capability of 60A
  • Operation up to 1.0MHz
  • VCC under voltage lockout (UVLO)
  • Over temperature protection (OTP)
  • Cycle-by-cycle self-preservation over current protection (OCP)
  • MOSFET phase fault detection and flag
  • Preliminary overvoltage protection (Pre-OVP)
  • Compatible with 3.3V tri-state PWM Input
  • Body-Braking load transient support through PWM Tri-state
  • Diode emulation mode (DEM) for improved light load efficiency
  • Efficient dual sided cooling.

500x334  47 KB. Big one: 2500x1668  811 KB

Максимальная же нагрузка на VRM может достигать более 400 А, не переходя отметку по тепловыделению за 40-45 ватт. А 400 ампер при Vcore 1,35В – это 540 ватт! Столько не потребит ни один CPU AMD Zen 2. Теперь вдумайтесь, насколько сильно ASUS перегнула палку, спроектировав и установив VRM такой конструкции.

реклама

Для питания памяти используется конфигурация питания, состоящая из пары фаз. Не стоит забывать, что на ASUS ROG Crosshair VIII Hero используется топология Daisy Chain с дополнительными слоями земли на память.

Об интересном

RGB подсветка

500x434  30 KB. Big one: 2500x2169  408 KB

Подсветка на ASUS ROG Crosshair VIII Hero сосредоточена в двух местах: подсвечивается RGC светодиодами вертикальный радиатор системы питания и чипсета. Ее возможностями можно управлять как из BIOS, так и с помощью дополнительной программы от ASUS. Причем по традиции POST индикатор после включения и загрузки ОС можно перевести в режим отображения температуры CPU. Естественно все совместимые устройства объединяются и синхронизируются по типажу, цвету и характеру свечения светодиодов.

реклама

Аппаратные кнопки и дополнительные возможности

500x334  25 KB. Big one: 2500x1668  344 KB

Как уже упоминалось, печатная плата изобилует всевозможными примочками, типичными для линейки ROG. Это кнопка включения, перезагрузки, POST индикатор и светодиодная индикация, включая обращение к HDD.

Есть возможность обновить BIOS без основных компонентов системы, а также сбросить его настройки всего одним нажатием.

500x319  30 KB. Big one: 2500x1596  460 KB

SLOW_MODE для включения минимального множителя процессора при разгоне на жидком азоте, предотвращает падение системы после прохождения тестов и снятии нагрузки на ЦП;

500x334  28 KB. Big one: 2500x1668  372 KB

А еще SAFE Boot и Retry. Кнопка SAFE_MODE для входа в BIOS при попытке стартануть систему с нерабочими параметрами. Retry позволяет повторить попытку материнской платы осуществить старт с неизменным параметрами BIOS. Далее идет джампер LN2_MODE, понижает действие Cold-boot эффекта.

500x253  24 KB

Плата также поддерживает подключение двух 5050 RGB-лент (простые RGB (12V/R/G/B)).

500x341  35 KB

И пару адресуемых лент.

Система охлаждения

500x348  41 KB. Big one: 2500x1740  699 KB

Оба разъема М.2 оснащены радиаторами, причем тепло от них должно поглощаться не только SSD, но и переходить от чипсета. Потому что именно он нагревается больше всего. В действительности при отсутствии плотного контакта между радиаторами чипсета и М.2 тепло еда перетекает от чипсета.

500x364  27 KB. Big one: 2500x1818  395 KB

Сам же чипсет охлаждается не только радиатором, но и активным вентилятором. Настроить его вручную совершенно невозможно – данная опция просто отсутствует в меню BIOS. К слову, его работа едва ли ощущается до 70С Х570, далее шум теряется на фоне остальных вентиляторов, а до температуры выше 80С я так и не смог добраться.

500x334  41 KB. Big one: 2500x1668  799 KB

На системе питания установлено два радиатора соединенные между собой тепловой трубкой. Распределение нагрузки на них не равномерно, однако за счет трубки температура распределяется поровну и в штатном режиме работы процессора 3700X под нагрузкой и без обдува не превышает 40-42С.

500x354  23 KB. Big one: 2500x1771  295 KB

Используя аж 14+2 микросхемы 3555М и большой кусок алюминия с тепловой трубкой система охлаждения спокойно отводит тепло от VRM материнской платы.

Тестовый стенд

Тестовая конфигурация

500x381  61 KB. Big one: 2500x1907  1038 KB
  • Материнская плата: ASUS ROG Crosshair VIII Hero (WI-FI) (AMD Х570, Socket AM4);
  • Процессор: AMD Ryzen 7 3700Х;
  • Система охлаждения: СВО;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4 G.Skill SniperX, 2 модуля x 8 Гбайт;
  • Видеокарта: ASUS GeForce GTX 1660;
  • Накопители:
    • SSD Samsung 850 Evo, 250 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Характеристики системы жидкостного охлаждения

  • Помпа: Laing D5 Vario 4800 об/мин, реальный расход в контуре 700-750 л/ч;
  • Водоблок: EK Supremacy с модифицированным основанием большей площади;
  • Радиатор: Alphacool NexXxoS Monsta 360 мм;
  • Вентиляторы: Scythe Minebea 120 мм 1900 об/мин 129 м3/ч.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Плюсы и минусы разгона процессоров AMD

Самый большой плюс заключается в том, что их не нужно разгонять. Если принять за 100% весь потенциал ядра Zen 2, то в штатном режиме вы уже получаете 98% без единого вмешательства в его работу.

Можно добавить частоту памяти, уменьшить тайминги, поиграть Boost режимом, но в целом вы будите плясать плюс-минус у одной производительности. Существенно поднять скорость работы у вас не выйдет. Это одновременно и плюс, и минус, потому что так хочется вернуться на 10 лет назад к чистому и понятному оверклокингу.

Второй плюс - это низкое энергопотребление и вырастающий от сюда приемлемый тепловой режим работы CPU (в штатном состоянии без автоматического разгона материнской платой). Прибавляйте сюда не самые высокие требования к мощности VRM при заводских настройках. Но общее энергопотребление в виде 65 и 105 Вт не имеет ничего общего с реальностью! Сюда же запишем «взрывной» характер тепловыделения, когда процессор мгновенно разогревается даже на СВО до 70-80С. Не слишком ли много плюсов?

Перейдем к минусам и сразу большой жирный Dislike за откровенно низкий частотный потенциал. С последним обновлением AGESA Zen 2 разлюбил высокое напряжение. В попытках подняться выше 4,2 ГГц на 3700Х я столкнулся с частыми ошибками по 1-2 ядрам на нем при частоте выше 4,2 и напряжении более 1,2 В. Не помогает ни отключение энергосберегающих функций, ни тонкий подбор напряжения. Причем запас по температуре теоретически еще есть, а на практике после преодоления рубежа в 80С вероятность появления ошибки равна 100%.

Отсутствие отрицательного множителя для AVX инструкций является еще одним минусом. Все что вы можете сделать - это разогнать Zen 2 тремя способами.

  • С помощью ручного ввода напряжения (или offset режима) и множителя;
  • С помощью Precision boost overdrive + BCLK + Offset voltage;
  • С помощью Precision boost 2 + Offset voltage.

Наиболее востребован второй способ, но алгоритм процессора настолько умен, что опять же думает быстрее и точнее вас. В результате вы почти добиваетесь 100% стабильности! Почти, потому что как только дойдет дело до AVX теста, все накроется медным тазом.

Таким образом я нисколько не хочу очернить продукт AMD, точнее Zen 2, но в нем достаточно детских болезней, связанных с разгоном. Основная претензия к недостатку важных рычагов, таких как прямое управление ядрами, множителями под нагрузкой (включая отрицательный AVX2). Идеально было бы заполучить добавочный отрицательные множители для каждого ядра, прямое управление, хотя бы в режиме offset для ядер, режим метки самых эффективных ядер (чтобы понять какому ядру получать больший Boost, а каким жертвовать.

И, наконец, третий минус - это высокая степень зависимости от обновлений OC и BIOS. На старте многие жаловались про недобор частот в 1-2 потоке и ситуация исправляется только сейчас. И есть вероятность, что AMD пытается усилить свое влияние на производителей материнских плат, беря в свои руки все больше рычагов управления CPU. Пользователю достались крохи со стола в виде разгона в небольшом диапазоне заявленных частот.

Возвращаясь к плюсам, нельзя не отметить прекрасно работающие энергосберегающие функции на двух последних методах разгона. В простое питание по ядрам падает чуть ли не до 0.2 В, тем самым глобально и на порядок становясь эффективней любого поколения процессоров Intel.

 CPU-Z CB R15
 SingleMultiSingle Multi
3700X@4.2 ГГц + 3600 МГц MEM510565119721972139
3700X@Stock + 3600 МГц MEM530557619621072102
3700X@Scalar X4 + 200 МГц + 3600 МГц MEM530555019921172099
3700X@Scalar X2 + 200 МГц + 3600 МГц MEM524550020021162085
3700X@Scalar X6 + 200 МГц + 3600 МГц MEM528545220420972070
3700X@Stock + 2133 МГц MEM530534519220562031

Быстрая проверка в двух приложениях дает понять глубину смысла разгона тестового образца процессора. Комментарии, как говорят, излишние.

Режимы работы и разгон

Любой процессор AMD Ryzen 3xxx принято разгонять двумя способами: первый, простой и не очень эффективный – это повышение множителя на всех ядрах и Vcore. В таком режиме не всегда удается приблизиться даже к 4,2 ГГц. Второй способ - «Precision boost overdrive + BCLK + Offset voltage». Когда мы позволяем внутреннему алгоритму использовать больше сверх лимитов относительно заводских характеристик. При этом добавляем Vcore относительно номинального значения. Так мы добиваемся большей частоты на загруженных 2-4 ядрах, и приемлемый разгон на остальных при 100% загрузке.

Вообще, описание в главе энергопотребления и «буста» у AMD предостаточно нюансов и технически сложных моментов, но для примитивного понятия достаточно привести несколько тождественных утверждений AMD.

  • Package Power Tracking (PPT): Лимит, доступный для выделения на весь разъем Socket AM4. Для 65 ваттных процессоров штатный составляет 88 ватт. Для 105 ваттных процессоров составляет 142 ватта.
  • Thermal Design Current (TDC): Максимально допустимая сила тока в режиме типичной нагрузке без срабатывания защит по температуре. Для 65 ваттных процессоров штатный составляет 60 ампер. Для 105 ваттных процессоров составляет 95 ампер.
  • Electrical Design Current (EDC): Максимально допустимая сила тока в режиме буста без срабатывания защит по температуре. Для 65 ваттных процессоров штатный составляет до 90 ампер. Для 105 ваттных процессоров составляет до 140 ампер.

Вот это три главных параметра, которыми принято управлять для расширения коридора срабатывания защит. Так как средства разгона процессора глубоко интегрированы в прошивку BIOS, то сейчас появился второе меню в материнских платах для управления процессором. Это важное замечание, так как часть настроек не доступно самой плате без свежего образа BIOS.

Так что наша задача не показать вам раскрытый потенциал CPU, а максимально нагрузить VRM платы чтобы прощупать почву на предмет перегрева и на какой нагрузке этот перегрев произойдет.

500x423  60 KB. Big one: 2379x2013  887 KB

В штатном режиме можно наблюдать температуру всего в одной точке – это ШИМ-контроллер (VRM). Под штатной нагрузкой зона VRM не превышает 44С, в то время как чипсет нагревается гораздо сильнее – 60С. Вентилятор чипсета при этом подозрительно тихо работает. Его обороты можно посмотреть как в утилите, так и в BIOS, т.е. они доступны для отслеживания.

500x443  63 KB. Big one: 2381x2110  1001 KB

Так при задании фиксированного множителя х42 и Vcore наша система потребляла…не важно сколько она потребляла, она не была способна завершить тестирование из-за возникшей ошибки на 2 ядрах. Более 2 часов потребовалось для выяснения причин, и они нашлись.

Во-первых, накануне теста был обновлен паке Prime95, который теперь задействует инструкции AVX2. Из-за них заставить работать 3700Х на частоте 4,2 ГГц не удалось. Либо процессор перегревался (на СВО то!), либо появлялись ошибки. Путем перебора всех доступных напряжений и множителей фактическая частота снизилась до 4ГГц на 8 активных ядрах.

500x423  70 KB. Big one: 2384x2018  1267 KB

На одном из этапов поиска стабильности удалось выявить другой факт, касающийся моего экземпляра 3700Х – он наотрез отказывался работать с AVX2 на напряжениях выше 1,25В из-за нагрева выше 80С. Как только температура переваливала за 80С, то возникала ошибка по двум ядрам. Только после снижения напряжения до 1,2В удалось установить баланс между нагревом (менее 80С) и стабильностью.

500x423  64 KB. Big one: 2378x2010  998 KB

Без использования AVX2 частота легко достигла 4,2 ГГц при еще меньшем рабочем напряжении в 1,175В. Вот тут-то меня и ждало разочарование – невозможно настроить этот процессор чтобы он работал с AVX на частоте 4 ГГц по всем ядрам и 4,2 для non-AVX нагрузок. Делитесь в комментариях, есть ли способ выставить вышеописанные настройки?

500x173  25 KB. Big one: 1528x528  152 KB

В целом система питания и ее охлаждение действительно превосходит мои возможности ее нагрузить «жалким» 3700Х. Потребляя 140-150 ватт радиаторы едва нагревались до 40С, а мосфеты и ШИМ-контроллер смеялись над нагрузкой. Учитывая тенденцию нагрева смею предположить, что и 300 ватт для столь мощной системы питания будет словно удар перышка об броню.

Возможности BIOS

500x166  20 KB. Big one: 824x1090  96 KB

Это раздел оверклокинга с базовыми функциями и напряжениями. В нем доступны некоторые пункты меню с тонкими настройками.

500x99  9 KB

Готовые пресеты для разгона процессора. Первые 2 уровня разгоняют по принципу Precision boost overdrive + Offset voltage. Последний сильно задирает Scalar множитель и не трогает напряжение.

500x119  8 KB

Тонкая настройка питания CPU и множителя для CCX.

500x233  20 KB

Настройки защит материнской платы по питанию и разгону через изменения параметров Precision boost.

500x396  33 KB. Big one: 806x639  59 KB

Настройка питания процессора, памяти, и т.д.

500x511  32 KB. Big one: 811x829  60 KB

Установка вспомогательных напряжений.

Для доступа к тонким настройкам придется перебраться в спрятанное меню, которое открывается после прохода в раздел AMD Overclocking

500x119  8 KB

Там часть параметров иногда дублируют основную страницу по разгону, но чаще мы встречаем недоступные в основном меню настройки.

326x288  17 KB

На процессор можно подавать 2 типа напряжений: автоматический и адаптивный (offset).

НапряжениеПараметр
CPU Core Voltageот 0,75В до 1,7В с шагом 0,00625В, расширяется до 2В в LN2 режиме
 +/- 0,00625В до 0,45В с шагом 0,00625В
CPU SoC Voltageот 0,75В до 1,8В с шагом 0,00625В, расширяется до 2В в LN2 режиме
 +/- 0,00625В до 0,45В с шагом 0,00625В
VDDG CCD/IOD Voltageаналогично CPU SoC, но не выше его
Dram Voltageот 0,5В до 2,155В с шагом 0,005В
CLDO VDDG Voltage<= VDDSoC (Выставляется вручную)
1.00V SB Voltageот 0,7В до 1,8В с шагом 0,00625В
1.8 PLL Voltageот 1,8В до 2,5В с шагом 0,01В

В дополнение к ним существует ряд второстепенных настроек по напряжениям:

НапряжениеПараметр
VTTDDR Voltage1/2 DRAM Voltage
VPP_MEM Voltageот 1,86В до 3,14В с шагом 0,02В
DRAM CTRL REF Voltage A/Bот 0,395В до 0,63В с шагом 0,005В
VDDP Voltageот 0,705В до 1,69В с шагом 0,015В
1.8 Standby Voltageот 1,5В до 2,5В с шагом 0,01В
CPU 3.3 AUXот 2,4В до 4,5В с шагом 0,02В
1.2V SB Voltageот 0,8В до 1,6В с шагом 0,01В

Система мониторинга

500x481  58 KB. Big one: 979x942  161 KB

В разделе мониторинга вы найдете температуры всех основных элементов материнской платы и напряжения, включая датчик температуры VRM, температуру на разъеме для внешней термопары (в комплекте не поставляется).

На плату установлено 8 4pin коннекторов для вентиляторов (два повышенной мощности для помп СВО).

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов, и создаст профили с оптимальными настройками.

Заключение

Для меня остается секретом, почему ASUS уделила столько внимания системе питания для платформы AMD и проигнорировала Intel. Сравните, i9-9900К в разгоне часто переваливает за 300 Вт, и разработчики ASUS ставят скромные пять сдвоенных фаз, и даже не Dr.MOS. При этом наделяют материнскую плату, рассчитанную на разгон процессоров AMD в конструктиве AM4, которые едва ли перевалят за 200 Вт системой питания, способной выдать более 500 А!

500x503  84 KB. Big one: 2500x2517  2241 KB

Нет, у меня нет претензий к ROG Crosshair VIII Hero (WI-FI) в плане питания и его охлаждения. Оно создано с громадным запасом, и приобретать под разгон эту материнскую плату стоит только для старших процессоров AMD (>3800X). Тогда хотя бы находится смысл в 7+1 сдвоенной фазе и сумасшедших силах тока, которые способен отдавать VRM системной платы.

И, конечно, цена! Средняя стоимость составляет почти 30 тысяч рублей. На фоне цены процессоров 3900х и 3950х более-менее укладывается в голову, но на фоне платежеспособности населения России ROG Crosshair VIII Hero (WI-FI) скорее станет объектом мечтаний.

500x334  36 KB. Big one: 2500x1668  560 KB

Сама же материнская плата хороша по своим способностям, продуманному охлаждению, удобству BIOS и что немаловажно – современному Wi-Fi AX.

Плюсы ASUS ROG Crosshair VIII Hero (WI-FI):

  • Обновление BIOS без «железа»;
  • Сброс BIOS кнопкой с торца задней панели;
  • Тихая система охлаждения чипсета;
  • Точки измерения напряжений с отдельной микросхемой, позволяющей делать это с высокой точностью;
  • Два M.2 слота с радиаторами охлаждения;
  • Запас мощности системы питания превосходит энергопотребления процессоров AMD раза в два;
  • Наличие Wi-Fi AX;
  • 12 портов USB 3.0/3.1 на задней панели;
  • 8 портов SATA;
  • 100% приспособленность к разгону на жидком азоте;
  • Коннектор внешнего датчика температуры, два коннектора температуры и скорости потока СВО;
  • Датчик температуры VRM;
  • 2.5 Гбит/с сетевой адаптер;

Минусы материнской платы::

  • Высокая цена.

Может не устроить:

  • Отсутствие видеовыходов;
  • Встроенный в BIOS алгоритм загрузки ПО ASUS с сайта (теперь компания исправилась и по умолчанию опция дезактивирована).

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Crosshair VIII Hero (WI-FI).

За кадром

500x614  94 KB. Big one: 2500x3068  1827 KB

500x372  29 KB. Big one: 2500x1860  417 KB

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 4.2 из 5
голосов: 17

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
