На сегодняшний день ассортименту продукции, выпускаемой тайваньской компанией SilverStone, образованной в не таком уж и далёком 2003 году, могут позавидовать даже известные брэнды с мировым именем, появившиеся на рынке гораздо раньше. Спустя неполные 5 лет работы в этой сфере, SilverStone готова предложить конечному потребителю широкий спектр компьютерных корпусов различных форм-факторов, линейку блоков питания от бесшумных до очень мощных, серию вентиляторов всех типоразмеров, различные встраиваемые панели, системы домашнего кинотеатра, аксессуары, и, наконец, системы охлаждения для компонентов ПК.
Специализируясь на последних, из продуктов SilverStone мною, как на мой взгляд, наиболее интересные, для тестирования были выбраны система жидкостного охлаждения Tundra TD01, воздушный кулер Nitrigon NT06-Lite, а также три пары 120-мм вентиляторов, с которыми мы познакомим вас в одной из следующих статей. Сегодня же представляем вашему вниманию обзор и сравнение эффективности жидкостной системы охлаждения и воздушного кулера SilverStone.
Система жидкостного охлаждения была предоставлена нам для тестирования в обычной картонной коробке, внутри которой уютно расположились основной блок системы охлаждения и небольшая коробка с аксессуарами комплекта поставки. Последние выглядят следующим образом:
В перечень аксессуаров включено всё необходимое для установки СВО на все современные платформы:
Кроме того, в комплект поставки системы входят четыре отрезка жёсткого прозрачного шланга длинной 2 х 700 мм и 2 х 400 мм, а также внешним диаметром 8 мм и внутренним – 6 мм:
В этой же коробке можно обнаружить две бутылки охлаждающей жидкости с антикоррозионной присадкой:
Ёмкость каждой бутылки составляет 0.6 литра, а сама жидкость ядовито-синего цвета и имеет резкий неприятный запах. Помимо вышеназванных компонентов есть в комплекте поставки и водоблок для установки на центральный процессор, о котором подробнее я расскажу немного позже.
Основной блок системы охлаждения выпускается в двух цветовых вариантах оформления: серебристом и чёрном. Нам на тестирование была предоставлена SilverStone Tundra TD01 чёрного цвета:
Габариты этого "ящичка" составляют 380 x 132 x 320 мм при весе в полностью заправленном и прокачанном состоянии в 5.8 кг. Первое, на что сразу же обращаешь внимание – это индикатор температуры, расположенный на лицевой стороне системы и выполненный в виде стрелочного измерителя, окаймлённого кольцом золотистого цвета:
На нём объединены сразу же две температурных шкалы в градусах Цельсия и Фаренгейта. По данному датчику можно определить и контролировать температуру охлаждающей жидкости.
Боковая поверхность алюминиевых стенок основного блока выполнена виде рёбер глубиной в 8 мм, что недвусмысленно говорит об использовании этих стенок в качестве радиатора системы охлаждения:
На задней панели можно обнаружить впускной и выпускной штуцеры системы, а также разъём для подключения питания:
Завершаем осмотр основного блока его нижней частью, отметить что-либо интересное на которой совершенно невозможно:
А вот внутри коробки посмотреть есть на что, да и систему всё равно придётся заправлять, поэтому открываем верхнюю крышку входящим в комплект шестигранным ключом:
Как оказалось, в самом центре основного блока установлен алюминиевый резервуар с акриловыми боковыми крышками:
От резервуара отходят три трубки, две из которых направляются непосредственно к стенкам корпуса основного блока, пронизанным алюминиевыми трубками:
Таким образом, как и предполагалось, стенки корпуса основного блока являются радиатором системы жидкостного охлаждения. В акриловых крышках сбоку от алюминиевого расширительного бачка встроены две небольших помпы. К сожалению, их производительность неизвестна, так как в технических характеристиках упоминание о ней отсутствует. В этих же местах приклеены толстые куски поролона для снижения уровня шума помп:
Кроме того, поролоном обклеено дно коробки, а также верхняя крышка основного блока. Вот, пожалуй, и всё описание основного блока системы жидкостного охлаждения. Теперь перейдём к изучению водоблока.
Основание овального водоблока выполнено из меди, а его крышка из акрила:
Вес водоблока составляет 380 грамм. Два фитинга внутренним диаметром в ~5 мм расставлены по краям этого овала, а внутренняя структура состоит из большого количества медных прямоугольных штырьков:
Акриловая крышка прижимается к основанию четырьмя винтами через резиновое кольцо:
По всей видимости, на заводе переусердствовали с затяжкой одного из винтов, так как около него в структуре крышки видна трещина:
К счастью, протечки в этом месте не оказалось, поэтому этот дефект в водоблоке не повлиял на итоговые результаты тестирования.
Основание водоблока в буквальном смысле зеркальное:
Его ровность также идеальная – отпечаток на поверхности стекла, а затем и теплораспределителе процессора был равномерный.
Для установки водоблока на процессор к его основанию нужно заблаговременно привернуть соответствующую пластину крепления. В нашем случае мы использовали рамку для LGA 775:
Затем наносим термоинтерфейс на процессор, устанавливаем на него водоблок и прижимаем к процессору пластиковыми защёлками. После этого присоединяем шланги к водоблоку:
Свободные концы шлангов от водоблока присоединяются к фитингами на планке к задней стенке корпуса:
Я установил эту планку в самый верхний разъём, как можно ближе к водоблоку:
После этого остаётся только соединить фитинги с другой стороны этой планки шлангами к основному блоку системы охлаждения. При этом обязательно нужно учесть, что выпускной фитинг на основном блоке соединяется со впускным на планке и так далее по контуру. Метод соединения шлангов таким способом хоть и надёжен, но очень неудобен, так как при необходимости перестановки системы, всю охлаждающую жидкость придётся сливать из контура. Гораздо удобнее такие соединения сделаны, например, у Zalman Reserator XT.
В инструкции производителем не указывается наиболее правильное с точки зрения эффективности расположение основного блока системы охлаждения относительно корпуса системного блока. По правде сказать, места такой "ящик" (размером с небольшой десктопный корпус) найти не так уж и просто, но в моём случае я разместил "Тундру" прямо на компьютерном столе примерно в 10-12 см над системным блоком:
Шланги пропустил за задним краем стола так, что их было не видно. Получилось довольно аккуратно и эстетично. Остаётся только заправить систему охлаждающей жидкостью по максимальную метку на бачке расширения.
Чтобы не удивляться, почему СВО не стартует вместе с включением компьютера, нужно не забыть соединить кабелем основной блок с установленной планкой на задней панели, а ту, в свою очередь, подключить к свободному Molex разъёму блока питания. Ну и всё, пожалуй, включаем и наблюдаем, как охлаждающая жидкость весело побежала по трубкам:
Обратите внимание, что водоблок сразу же после включения заполнился только на 2/3 своего внутреннего объёма. Но беспокоиться здесь не стоит, так как спустя 10-15 минут прокачки системы весь объём водоблока заполняется хладагентом.
Добавлю, что рекомендованная стоимость системы жидкостного охлаждения SilverStone Tundra TD01 составляет 349 долларов США. Дорого - не поспоришь, а вот стоит ли оно того – покажут сегодняшние тесты. Ну а до этого посмотрим на воздушную систему охлаждения от SilverStone.
Вторая система охлаждения от SilverStone, с которой мы с вами сегодня познакомимся – воздушный кулер – поставляется в прозрачной пластиковой упаковке:
На картонном вкладыше внутри пластиковой оболочки можно обнаружить технические характеристики кулера и описание его ключевых особенностей. Под кулером находится пакетик с аксессуарами комплекта поставки. В нём можно найти следующие аксессуары:

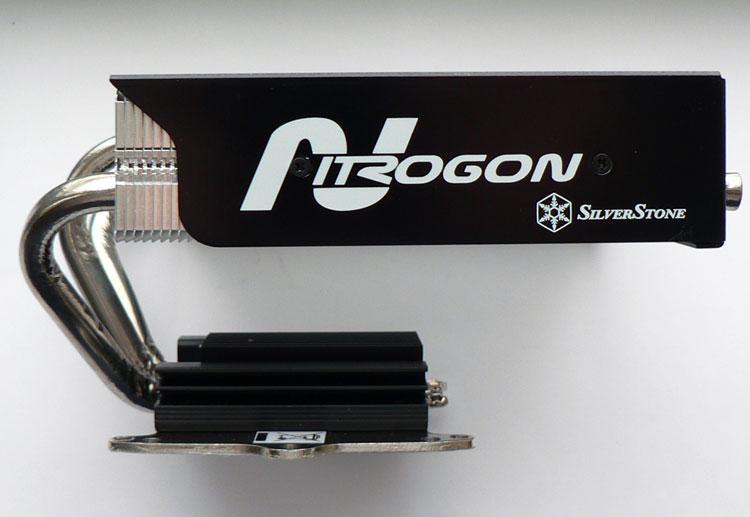

Конструкция радиатора SilverStone Nitrogon NT06-Lite для нас с вами не нова и схожа с оной у Enzotech Ultra-X или Thermalright SI-128. Впрочем, смотрите сами:

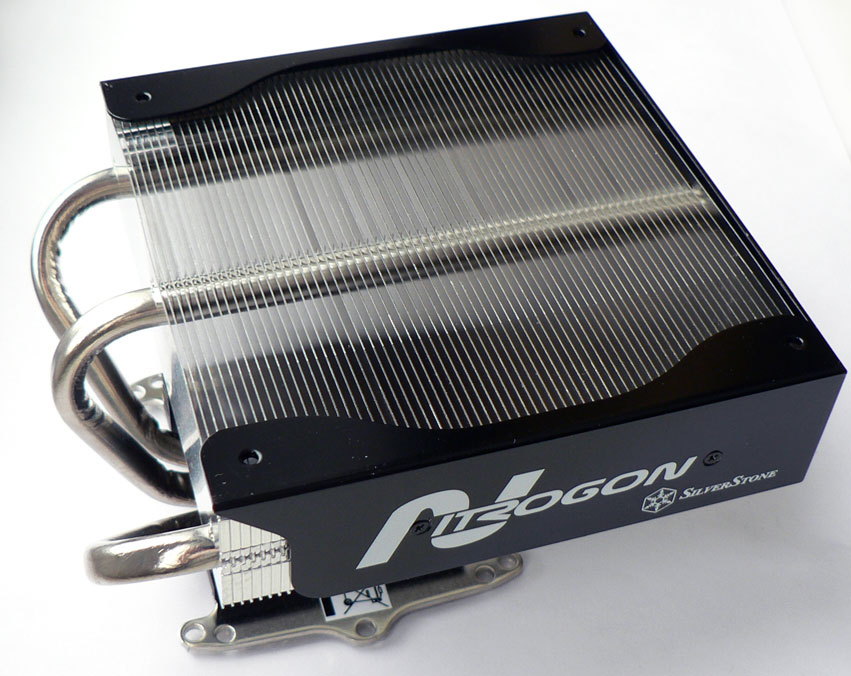

В её основе лежат три медных никелированных тепловых трубки диаметром 8 мм, выходящие из медного основания. На трубках нанизаны тонкие алюминиевые пластины, закрытые по бокам металлическим кожухом с названием кулера и компании-производителя:
В нижней части кулера, непосредственно над трубками, установлен небольшой алюминиевый радиатор. Трубки расположены в пластинах радиатора не линейно:

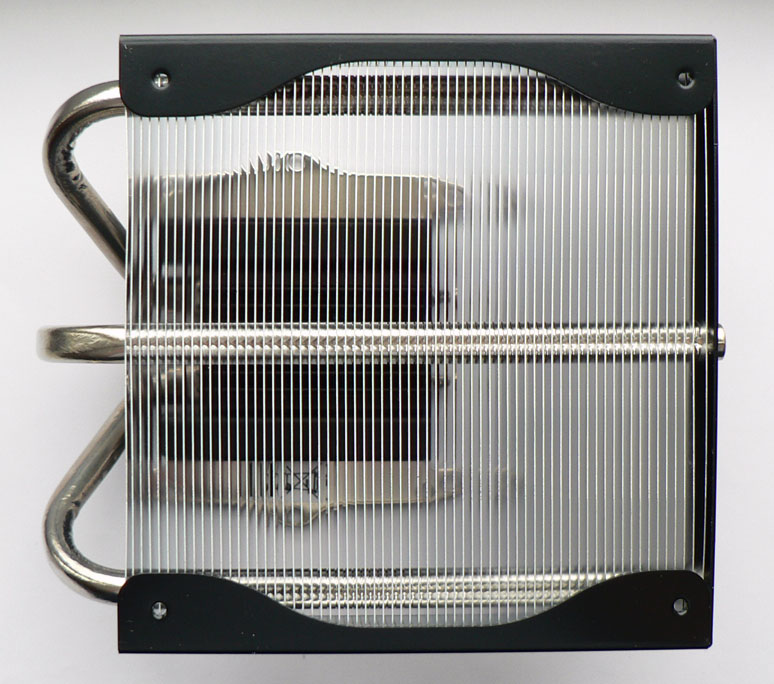

По всей видимости, это сделано не только для более равномерного распределения теплового потока, но и для снижения сопротивления воздушному потоку от вентилятора. Последний в комплект поставки не входит (отсюда и "Lite" в наименовании кулера), но на закрывающем с боков пластины кожухе есть четыре отверстия для установки любого вентилятора типоразмера 120 х 25 мм:
В принципе, на кулер можно установить и вентилятор типоразмера 120 х 32 или даже 120 x 38 мм, но для этого придётся где-то искать длинные саморезы, так как в комплект входят только саморезы для крепления вентилятора толщиной 25 мм.

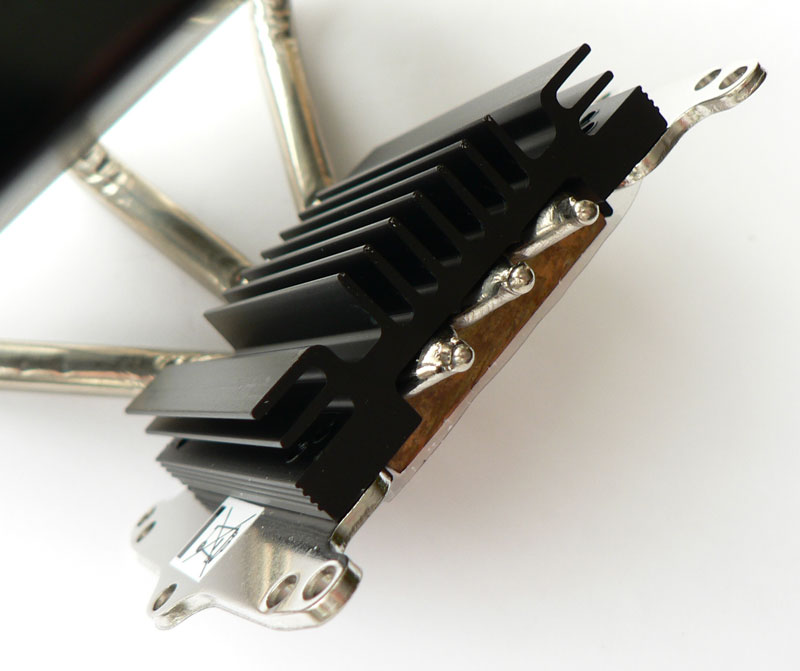

Покрытый чёрной краской алюминиевый радиатор в нижней части кулера имеет отчасти причудливую форму:

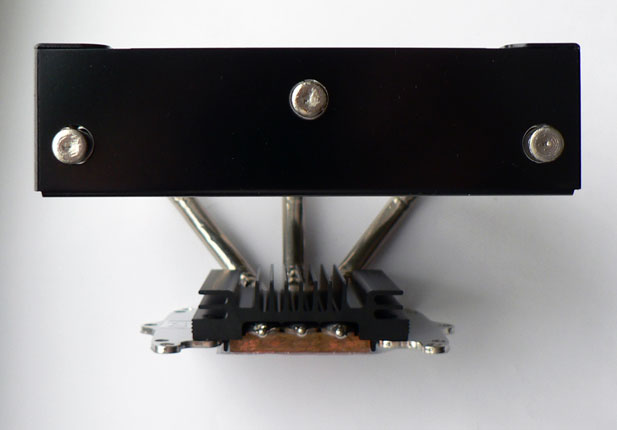

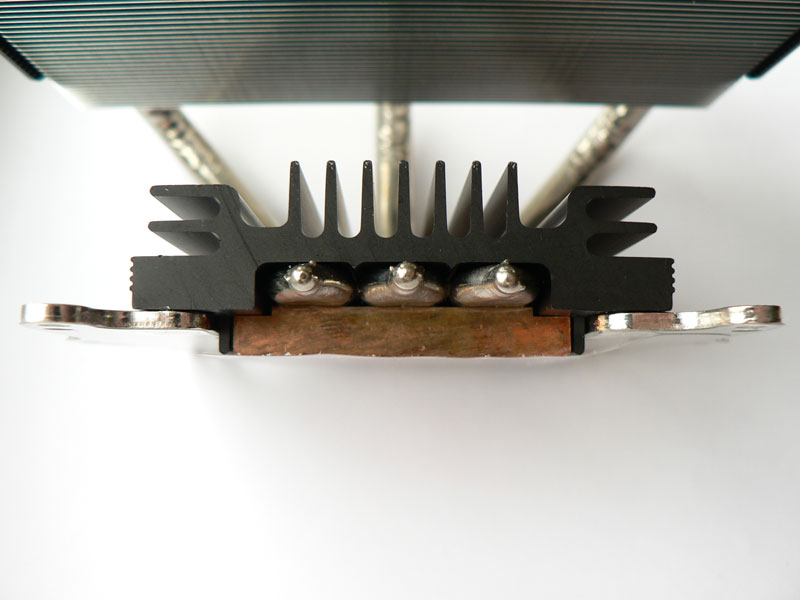

Скорее всего, его назначение – прижимать сверху трубки, чем вносить ощутимую лепту в эффективность охлаждения. Трубки в основании сплющены с верхней и нижней сторон, увеличивая, таким образом, площадь теплообмена.

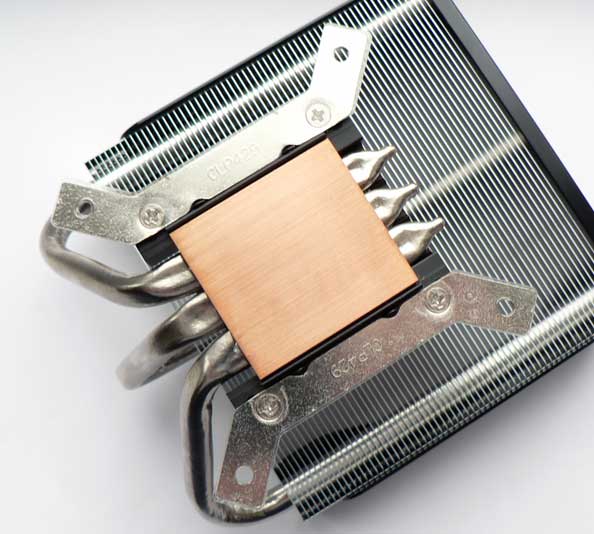

Медная пластина в основании толщиной около 5 мм имеет довольно посредственное качество обработки:
Кстати, на фото выше вы видите уже привернутые к основанию пластины крепления кулера на материнские платы с разъёмом LGA 775. Для установки кулера на материнские платы под процессоры семейства K8 к основанию необходимо привернуть пластины другого типа, также входящие в комплект поставки.
Для крепления кулера сквозь материнскую плату и backplate вворачиваются шпильки, которые фиксируются втулками с резьбой сквозь шайбы-прокладки:
Похожий способ крепления имел всем известный кулер Thermaltake Big Typhoon первой ревизии. Устанавливать таким образом кулер не очень удобно и в достаточной степени трудоёмко.
С оборотной стороны материнской платы Gigabyte GA-X38-DQ6 со снятой "Crasy Cool" установке backplate ничего не мешает:

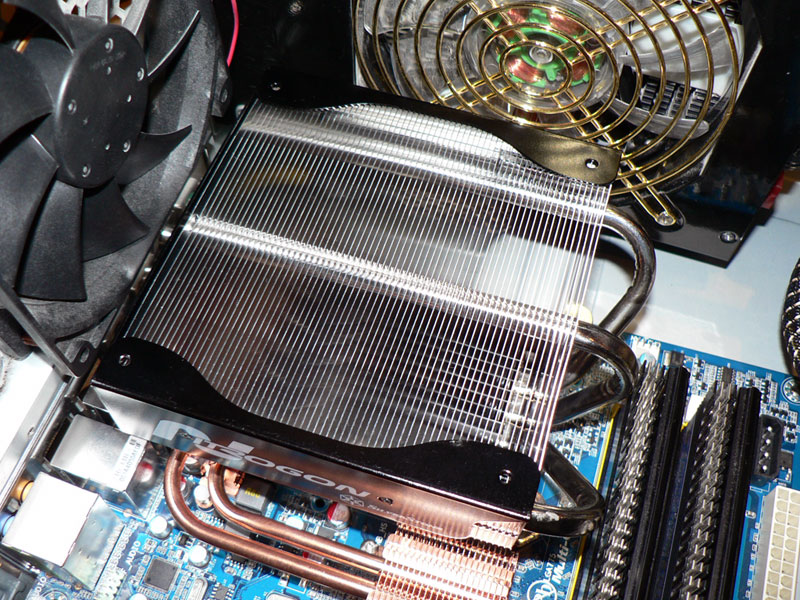

После закрепления шпилек надеваем на них кулер с привёрнутыми к его основанию пластинками и притягиваем его к теплораспределителю. В моем случае кулер можно было сориентировать только в двух положениях – трубками вниз или влево, как на фото ниже:

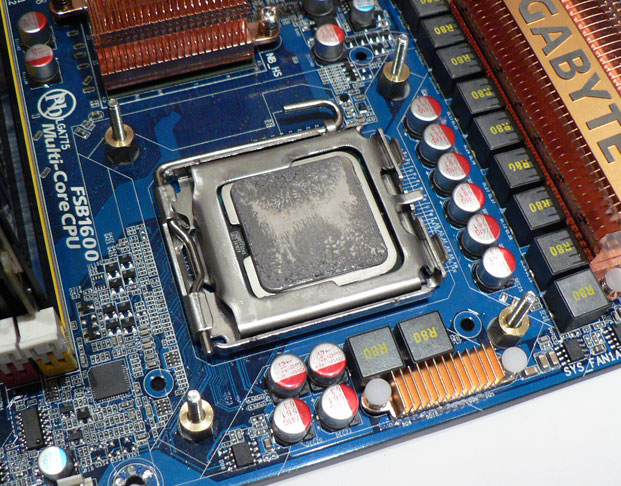

Направить кулер трубками вверх мешало неудачное расположение сокета на материнской плате от Gigabyte, а именно – слишком близко к краю материнской платы. В результате при попытке установки кулера трубками вверх, он упирался в блок питания и не позволял зафиксировать плату на её посадочном месте. Поставить же кулер концами трубок вправо мешали высокие радиаторы модулей памяти. Конечно же мой случай сугубо индивидуален, но не исключено, что подобные проблемы при установке SilverStone Nitrogon NT06-Lite в какой-то степени могут возникнуть и у вас.

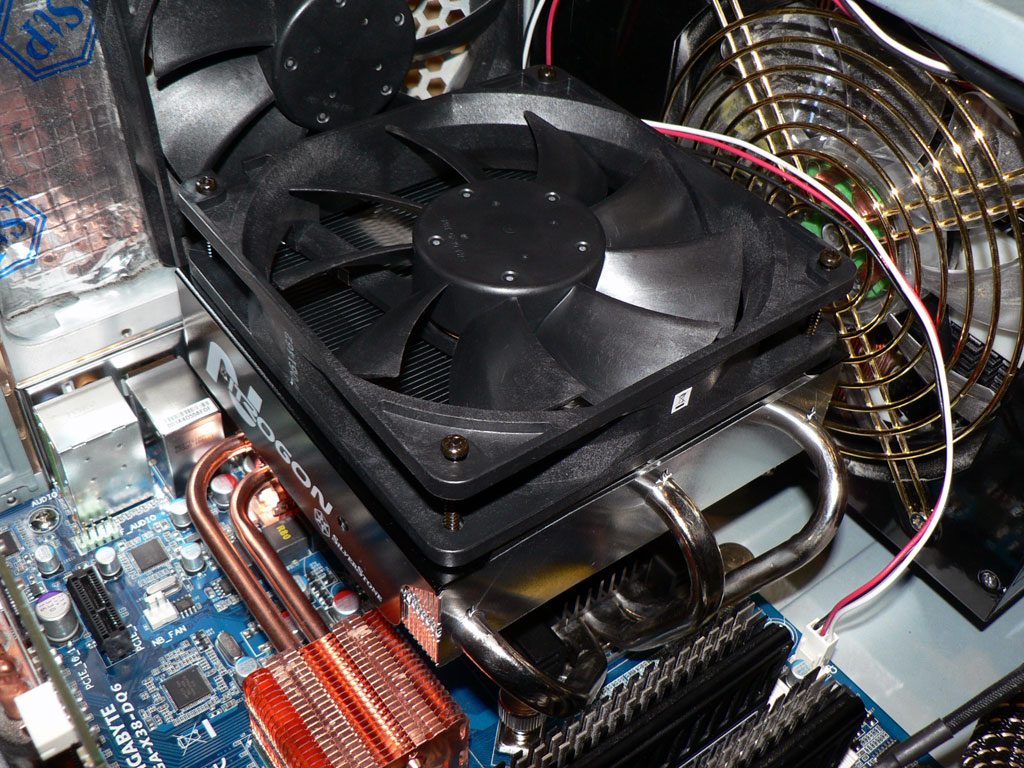

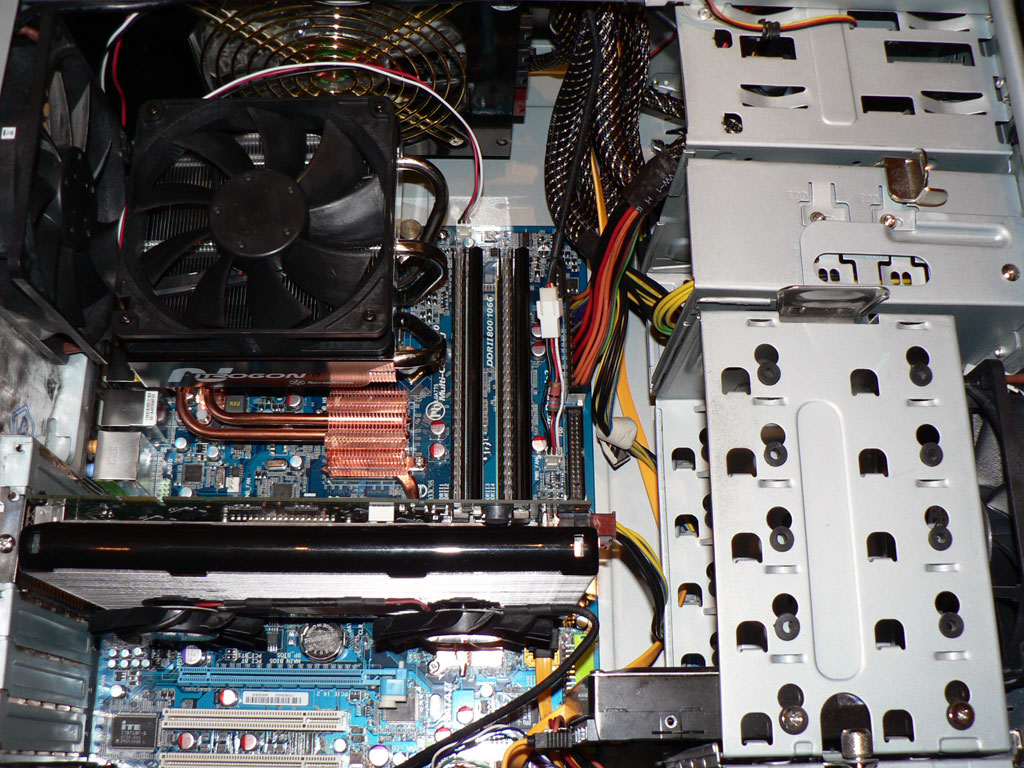

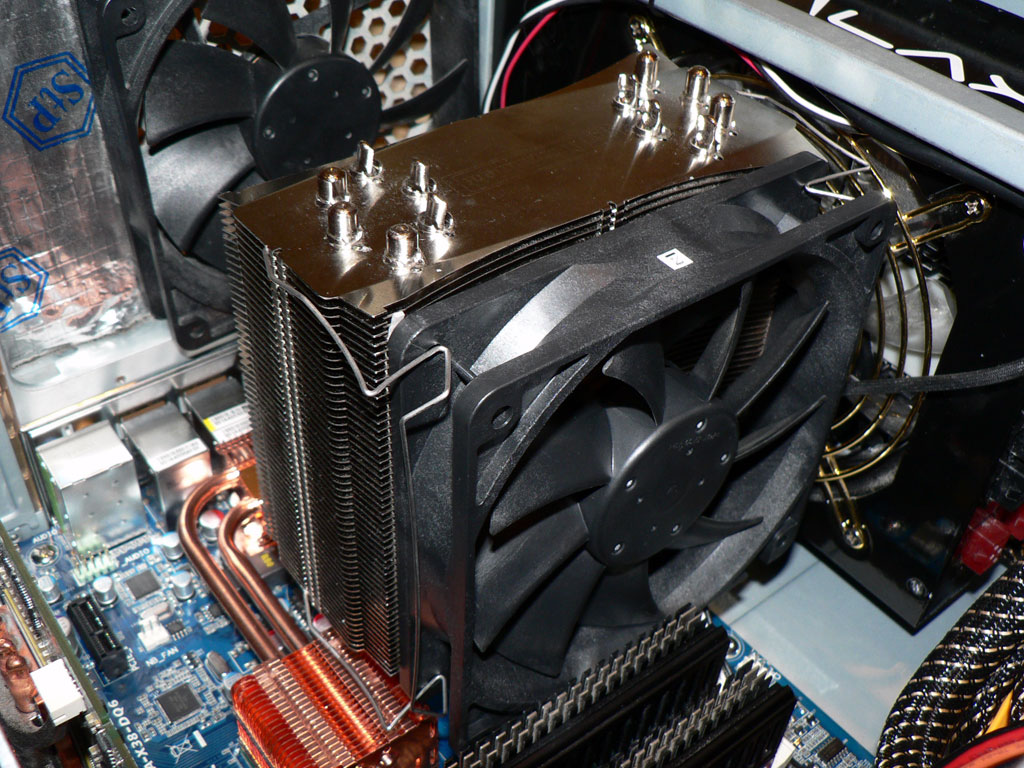

Если вы не планируете использовать кулер в пассивном режиме, то далее следует установить на него вентилятор:
Остаётся дополнить данный раздел информацией о рекомендованной стоимости SilverStone Nitrogon NT06-Lite, которая составляет 42 доллара США (без вентилятора).
Эффективность жидкостной системы охлаждения SilverStone Tundra TD01 по вполне понятным причинам проверялась только в зарытом корпусе системного блока. Воздушный же кулер, как и его единственный сегодняшний соперник, тестировался в двух режимах: на открытом стенде, когда материнская плата находится горизонтально, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы.
Использовалась следующая конфигурация:
На самой слабой системе охлаждения сегодняшнего тестирования четырёхъядерный процессор удалось разогнать лишь до частоты в 3.8 ГГц при увеличении напряжения до 1.5 В. Программы мониторинга фиксировали напряжение несколько ниже, чем было выставлено в BIOS материнской платы – на уровне 1.45~1.475 В.
Все тесты были выполнены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась утилита мониторинга SpeedFan версии 4.34 Beta 38, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (Core Sensor's):

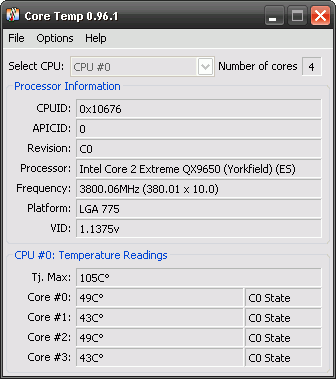

Её показания совпадали с данными Core Temp версии 0.96.1. Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены. Контроль срабатывания термозащиты процессоров (режима пропуска тактов) осуществлялся с помощью Intel Thermal Analysis Tool (TAT), так как RightMark CPU Clock Utility последней на момент подготовки материала доступной версии не поддерживает процессор Intel Core 2 Extreme QX9650.
Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 1.1.1b в режиме максимальной нагрузки на процессор при 23-минутном периоде тестирования из которого первая и последние 4 минуты являются временем простоя системы:
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. За итоговый результат принимались максимальные показатели температуры самого горячего из четырёх ядер процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё один раз, как минимум). Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5-1 градус Цельсия.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по хорошо знакомой постоянным посетителям нашего сайта методике. Уровень шума, комфортный по субъективным ощущениям, составляет ~34.5 дБА и отмечен на диаграмме голубой штриховой полосой. Фоновый уровень шума системного блока без процессорного кулера, измеренный с расстояния в 1 метр, не превышал отметку в 33.2 дБА.
Комнатная температура во время тестирования контролировалась электронным термометром, с возможностью мониторинга изменения температуры за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура стабилизировалась на отметке в ~25 градусов Цельсия и является начальной точкой отсчета на диаграмме температуры. Добавлю, что частота вращения вентиляторов кулеров на диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за время тестирования.

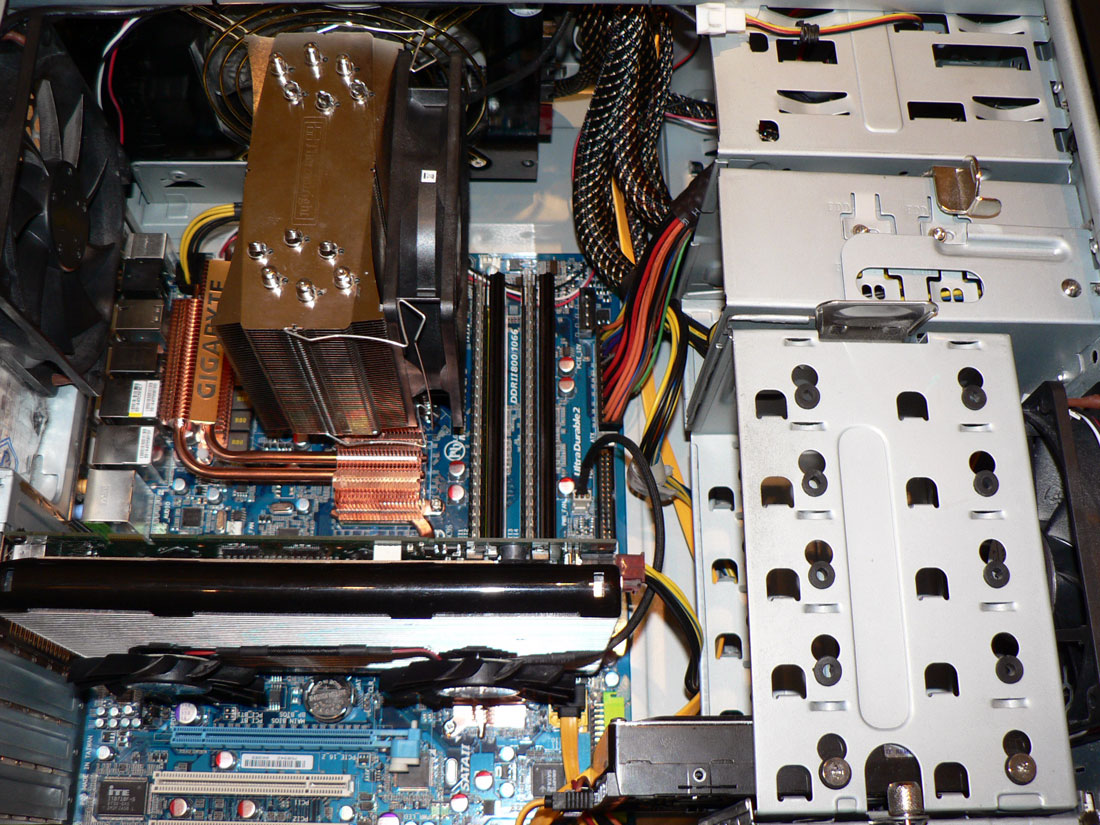

В качестве соперника двум разным системам охлаждения от SilverSone был выбрал суперкулер Thermalright Ultra-120 eXtreme, оснащенный 120-мм вентилятором Scythe Minebea с паспортной частотой вращения в ~1900 об/мин:
С этим же вентилятором тестировался и SilverStone Nitrogon NT06-Lite, но не только на максимальной частоте вращения, а и при умеренных в плане уровня шума ~1190 об/мин.
Результаты тестирования представлены ниже на диаграмме:
Прекрасно видно, что серийно-выпускаемая жидкостная система охлаждения SilverStone Tundra TD01 оказалась недостаточно эффективной (в который раз уже), даже несмотря на факт охлаждения разогнанного четырёхъядерного процессора. Практически двадцатиградусный её проигрыш воздушному кулеру этой же компании SilverStone не поддаётся логическому осмыслению, особенно принимая во внимание, что SilverStone Nitrogon NT06-Lite стоит более чем в 8 раз дешевле. Последний кулер пусть и существенно уступил одной из самых высокоэффективных воздушных систем охлаждения, но даже в тихом режиме работы вентилятора способен обеспечить приемлемый температурный режим разогнанному "четырёхъядернику".
Боковые стороны корпуса основного блока SilverStone Tundra TD01 ощутимо нагреваются во время теста, а максимальная температура охлаждающей жидкости на индикаторе была зафиксирована на отметке в 43 градуса Цельсия. Наверняка можно установить по паре 120-мм вентиляторов с каждой из боковых сторон основного блока и повысить таким образом эффективность охлаждения. Только вот при этом теряется основное и, пожалуй, единственное достоинство "тундры" – предельно низкий уровень шума, о котором мы с вами сейчас и поговорим.
Уровень шума протестированных в сегодняшней статье систем охлаждения измерен с расстояний в 3 см, 1 и 3 метра и приведён на диаграмме ниже. Последовательность соблюдена точно такая же, как и на диаграмме с температурными данными.
Результаты измерений на диаграмме:
Итак, среди протестированных сегодня систем охлаждения SilverStone Tundra TD01 обеспечивает минимальный уровень шума, что вполне логично, так как в первую очередь это пассивная СВО, в которой не применяется ни одного вентилятора. Едва заметен лёгкий стрекот двух помп внутри корпуса основного блока и то, если приблизиться к нему и прислушаться. Уровень шума двух воздушных кулеров практически одинаков, что вполне логично, так как при их тестировании был использован один и тот же вентилятор.
По результатам сегодняшнего тестирования можно сделать вывод, что в ассортименте компании SilverStone есть вполне приличный воздушный кулер Nitrogon NT06-Lite и абсолютно неинтересная для оверклокеров система жидкостного охлаждения Tundra TD01, стоимость которой не просто кусается, а совсем уж загрызает, если, конечно, можно так выразиться. И всё же, если вам некуда деть лишние 349 долларов США, разгон процессора выше среднего не нужен, в комнате не хватает радиаторов отопления, а шелест вашей одежды является единственным источником шума, то Tundra TD01 вполне пригодилась бы. В качестве рекомендаций по модернизации системы можно посоветовать увеличить глубину рёбер радиатора (включая внутренний контур) на основном блоке, повысив тем самым площадь теплообмена, а также оснащать Tundra TD01 более эффективным водоблоком, так как на примере сравнения двух водоблоков Zalman подобного типа и новой модификации, повышение эффективности теплоотвода довольно существенно.
SilverStone Nitrogon NT06-Lite хоть и неплохой кулер, но ничего выдающегося не продемонстрировал. В принципе, ожидать чего-либо впечатляющего от данной системы охлаждения после тестов кулеров с принципиально схожей конструкцией, но более продвинутых в технологическом плане (я говорю о Enzotech Ultra-X или Thermalright SI-128), было бы занятием неблагодарным. Отметить низкую стоимость и простоту установки кулера также не могу, так как в ценовом сегменте около 40 долларов США сильных конкурентов предостаточно, ну а процедура установки слишком трудоёмка. Кулер универсален... Ну да, ну и что? В общем, скучно.
