Для удобства ПС разбита на разделы:
Записи(новости) - в этом разделе я буду давать анонсы моих новых работ. Показывать процесс написания, предварительные варианты, рабочие фотографии, отчеты о продвижении работ.
Содержание странички – в этом разделе находится перечень ссылок на мои работы
(кликните по картинке для увеличения)
фото1
5.11.05.
С фреонкой для видеокарты решил пока подождать. Для нее сначала надо сделать новый испаритель, с размером подошвы равным размеру ядра графического процессора. И продумать систему подогрева слота PCI-E. Вот сделаю, тогда и буду гнать на фреоне.
Карту пока попробовал разогнать со штатным охлаждением. Результат, ядро – 481МГц, память – 1027МГц. Гнал с шагом 27. Если повышать частоту ядра дальше, очков в марках делается меньше – переразгон. А по памяти - сплошные артефакты.
Потом запустил Ворчуна и попробовал гнать процессор.
Фото1
(кликните по картинке для увеличения)
Конфигурация такова:
Процессор - AMD Athlon 64 3200+
Материнская плата – DFI Lan Party UT nF4 SLI-D
Видеокарта – Leadtek PX7800GT
Память – Digma DDR500 1 модуль 512Мb
Жесткий диск – Seagate 160Gb
Блок питания – Hiper R type 480 W
Термопаста – КПТ-8
Первая неприятность такова, что процессор не гонится в синхроне с памятью. Частота памяти должна всегда быть ниже DDR400, иначе встроенный мем тест показывает одни сплошные ошибки. Новую память мне пока не привезли. После праздников буду звонить и буянить. Поэтому проверим на разгон только сам процессор.
Маркировка ADA3200DAA4BP. Включаю систему, ставлю частоту шины на 310. Виндуз загружается , но тест S&M не проходит. Это я уже видел при испытании фреонки встроенной в корпус 3DAurora. Причина известна – плохой прижим испарителя к процессору. Снимаю. Точно, прилегание никудышное, одним углом. Переставляю. Несколько раз проверяю. Опять включаю. Грузится.

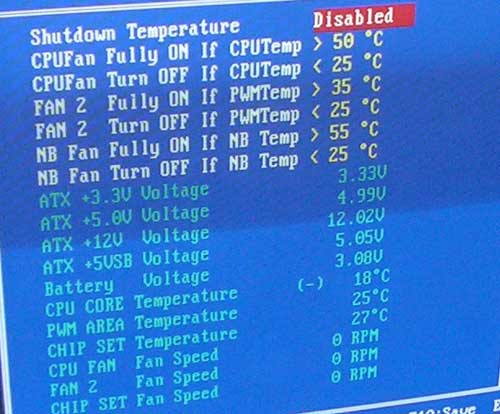

Но перезагружаюсь и сразу лезу в BIOS, в раздел мониторинга. Смотрю температуру. Результат -8. И это при температуре испарителя больше -50. Опять снимаю. И, как в старом анекдоте - так восемь раз. Прижим то двумя шпильками. А всасывающая трубка хотя и выполнена из гофрированного сильфона, все равно имеет приличную жесткость. А достаточно малейшего зазора и температура ядра процессора не та, какую бы хотелось. К тому же при затягивании шпилек происходит сдвижка испарителя в сторону. И опять контакт с процессором не полный.
В конце концов добился такого вот результата
Фото
(кликните по картинке для увеличения)
Но -18 это все равно никак не близко к -50-ти. Но что есть. Пробую. Виндуз звгружается до
Фото
(кликните по картинке для увеличения)

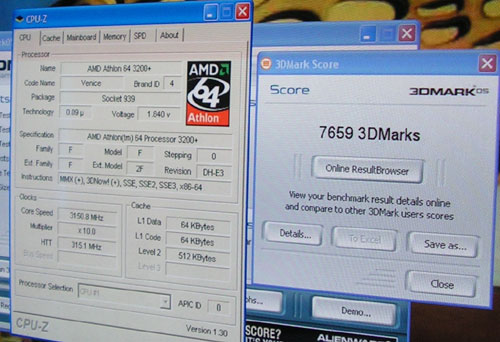

А тесты проходят при частоте процессора до 3150МГц. Попугаев немного из-за того, что память работает не очень. Один модуль и на пониженной частоте. А потом систему я не настраивал. Так, проверка на стабильность.
Фото
(кликните по картинке для увеличения)
Но это не предел. Контакт процессор-испаритель все равно некачественный. Такой вывод я сделал на основании такого факта. Я одновременно запускал тест S&M и программу мониторинга Smartguardian. Эта мониторинговая программа, к сожалению, не понимает отрицательных температур. И при температуре ниже 0 начинает показывать плюс 230-248 градусов. Но положительные температуры показывает.
Так вот при прохождении теста S&M температура ядра по программе Smartguardian здорово скачет. То 230-248(это значит, какие то отрицательные температуры) а то поднимается до +20. И эти скачки происходят практически мгновенно. Не может же температура так скакать? И во время скачка к +20-ти виндуз замерзает.

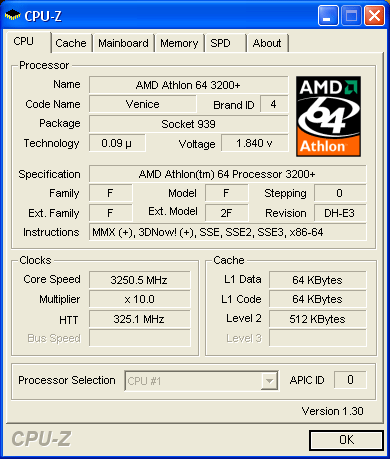

Я еще повозился с установкой испарителя и добился прохождения теста 3DMark05 на частоте 3250. Все-таки этот тест идет по времени быстрее S&M. Но мне кажется что все равно контакт не очень. Так как температура все равно скачет теперь до +8 – ми градусов.
Нужно дорабатывать систему крепления. И возможно чудит термопаста. До этого над свойствами термопасты при низких температурах я как-то не задумывался. А теперь засомневался. Надо искать arcticsilver ceramique. Если кто-то читающий эти строки может помочь в покупке, буду очень признателен. Черкните на мыло udalov777@rambler.ru
Ну и теперь немного о помощнице. Зовут Фреонка
Фото
(кликните по картинке для увеличения)
Во время экспериментов все время сидит рядом и следит. А вдруг что не так.
