Материнская плата MSI K8N Neo4-F. Статья для конкурса от MSI
реклама
Ввиду отсутстствия цифрового фотоаппарата комплектация материнской платы будет описана без фотографий.
1) 2 кабеля SATA.
2) 1 переходник с MOLEX на 2 разъема SATA.
3) 2 круглых фирменных шлейфа MSI для IDE и FDD.
4) Заглушка для разъемов на заднюю панель.
5) комплект инструкций Quick User’s Guide, Quick Guide.
6) диск Drivers & Utilities.
7) 1 дискета с драйвером для SATA RAID.

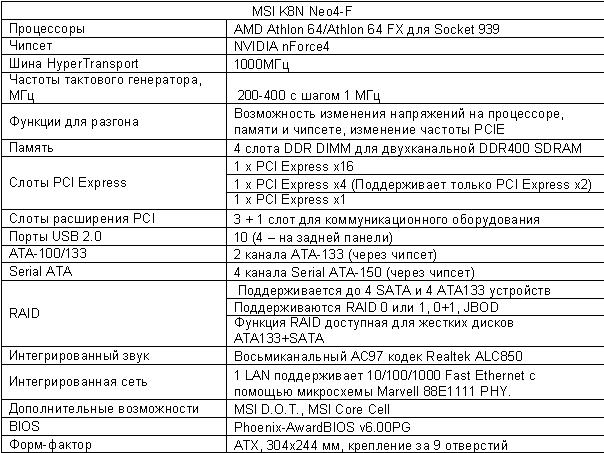

Спецификация материнской платы MSI K8N Neo4-F:
Спецификация
(кликните по картинке для увеличения)
K8N Neo 4-F
Как видно на материнской плате присутствуют места для нераспаяных элементов(дополнительный SATA контроллер, дополнительный Gigabit Ethernet контроллер и ряд других), так как K8N Neo 4-F выполнена на PCB MSI K8N Neo4 Platinum (nForce 4 Ultra).
Довольно спорное размещение слотов PCI-Exp 16 и PCI-Exp 4, при установке довольно массивных видео карт могут возникнуть проблемы с доступом к защелке на PCI-Exp 16, но плюсом является то, что длинные видеокарты не будут препятствовать установки модулей памяти. По мнению автора, если установить в слот PCI-Exp 1 плату, то в промежутке между картой расширения и видеокартой может возникнуть воздушный мешок с теплым воздухом и как следствие перегрев видеокарты. Куллер на чипсете вращается со скоростью 5800-6000 об/м., его небольшие габариты не мешают ему выполнять свои обязанности и также не препятствует установки габаритных видеокарт.
Как и на всей линейке материнских плат K8N отсутствует индикаторов сигнализирующий, о том подается ли напряжение на слоты ОЗУ и PCI, на плате предусмотрены два трех пиновых конектора для подключения двух дополнительных вентилятора.
Разъемы IDE и SATA расположены удачно, не мешают доступу к слотам ОЗУ, и при таком расположении кабели не будут провисать над платой, что должно сказаться на циркуляции воздуха внутри корпуса. Разъемы SATA выполнены без фиксаторов, что может привести к самопроизвольному отключению кабеля при переезде.

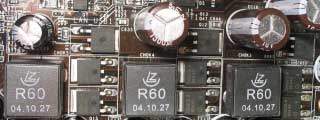

Схема конвертера выполнена по трех фазной схеме, на плате установлены конденсаторы японских фирм Chemi-Con, Rubycon, Matsushita.
Konverter
Cell Menu.
(кликните по картинке для увеличения)
Cell Menu
За разгон на материнских платах MSI отвечает пункт меню БИОСа Cell Menu. Для того что бы приступить непосредственно к разгону необходимо выставить параметр High Performance Mode в Manual, отключить параметр Aggressive timing, Dynamic Overclocking (к слову динамический разгон возможен максимум на 11%). Дальше следуют обычные пункты для управления частотой и множителем шины Hyper Transport, множителем процессора, напряжениями на процессоре, памяти и чипсете. Следует упомянуть про диапазон изменения напряжений и множителей. Значения частоты шины можно выставить в значения 190, 200-400 МГц с шагом в 1 МГц, частоту шины PCI-Exp можно выставлять в диапазоне 100 до 145 МГц, множитель процессора изменяется от 5 до 9 соответственно либо выше в зависимости от модели процессора, диапазон изменения напряжений на чипсете и памяти изменяется в диапазоне от 1.5-1.85 В на чипсете и с 2.5-2.85 В соответственно на памяти. Особо следует отметить двойную систему установки напряжения на процессоре, за это отвечают два пункта Adjust CPU VID и CPU Voltage, первый пункт позволяет выставлять напряжение в диапазоне 1.0-1.45 В, а параметр CPU Voltage позволяет выставлять напряжение в процентах от значения Adjust CPU VID и принимает значения +3.3%, +6.6%, +9.9%, +13.3, +16.6. Для примера приведу один из возможных вариантов: 1.45+6.6%=1.545 В.
Настройка параметров памяти.
(кликните по картинке для увеличения)
Ram
В данном разделе представлен широкий спектр параметров памяти. Возможно использование двух режимов работы это автоматический, когда тайминги устанавливаются автоматически из микросхемы SPD модуля памяти и ручная настройка. В основном для настройки и разгона изменяются 5 основных параметров это: CAS Latency (изменяется от 2 до 3 тактов с шагом 0,5), RAS active time (изменяется от 5 до 11 тактов с шагом в 1 такт), RAS to CAS delay(изменяется от 2 до 7 тактов с шагом в 1 такт), Row precharge Time (изменяется от 2 до 7 тактов с шагом в 1 такт). Параметр Memclock index value устанавливает рабочую частоту памяти, возможны 6 вариантов установки частоты: 100МГц, 133 МГц, 166 МГц, 200 МГц, 216 МГц, 233 МГц, 250 МГц, для процессоров основанных на ядре Venice доступны так же делители позволяющие поднимать частоту памяти выше 200 МГц, благодаря усовершенствованному контроллеру памяти.

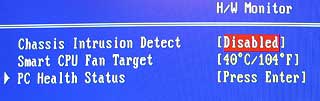

Мониторинг. HW Monitor.
HW
Параметр Smart CPU Fan Target отвечает за регулировку скорости вращения вентилятора на процессорном куллере в зависимости от температуры, всего для выбора доступно 3 положения: 40, 50 и 60 температуры обозначаются в градусах Цельсия.
PC Health Status
(кликните по картинке для увеличения)
Monitoring
Раздел PC Health Status показывает полезную информацию о напряжениях на линиях 3 В, 5В, 12В и напряжения на ядре процессора, производится мониторинг скоростей вращения только трех вентиляторов.
Разгон.
Тестовый стенд:
1) AMD Athlon 3000+ Venice E6.
2) MSI K8N Neo 4 F
3) 2*512Mb Kingston KVR400X64C3A/512
4) Gainward 1760 PCX 540/610МГц
5) IBM 40Gb ATA 100
6) HEC 300W
7) CD-ROM ASUS 52x
Ice-Hammer 3775
Первым делом было решено проверить максимально возможную стабильную частоту, на которой способна работать материнская плата. Множитель процессора был понижен до 5, а множитель Hyper Transport понижен до 3, частота памяти выставлена в значение 100МГц(Single Channel), сходу выставляю частоту генератора в 300МГц и после сохранения настроек вижу лишь свое отражение в черном экране . Надежда на частоту 2700МГц отпала сразу начал откатываться по шине на 5МГц назад в итоге максимально стабильная частота составила 285 МГц. При комбинации 9*285 плата опять отказалась запускаться в при такой частоте, частота 2565МГц так и не была взята. Были предприняты попытки поднять напряжение на процессоре, но достигнув 1,68В дальнейшее повышение напряжение ни к чему бы не привело. В итоге, понизив множитель процессора до 8,5, и частоте генератора 285 была получена частота 2422 при напряжении 1.645В температура равнялась 50 градусам цельсия.
(кликните по картинке для увеличения)
Частота процессора
(кликните по картинке для увеличения)
частота памяти
Материнская плата MSI K8N Neo 4 F, звезд с неба не хватает частота шины 285МГц, является довольно слабым результатом, для хорошего разгона потребуется процессор с высоким значением множителя. Плюсом является достаточно удачный дизайн, возможность автоматического управления вентиляторами, плата вполне удовлетворит нетребовательного пользователя своей функциональностью и комплектом поставки.
Фотографии BIOS'а и конвертера напряжения взяты из статьи Шкеда "Обзор материнской платы MSI K8N Neo4 Platinum (nForce4 Ultra) и разгон процессора AMD Athlon 64 3000+ на ядре Winchester" которую можно прочитать по этой ссылке.
А также с официального сайта MSI
