10.7.2005.

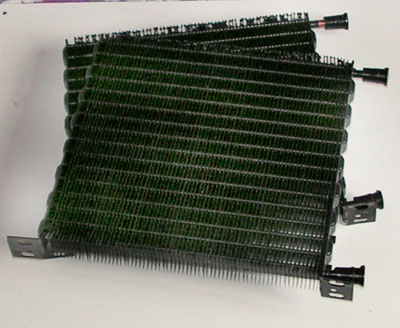

На днях пришел заказ, два конденсора Lu-ve и так по мелочи
Фото
(кликните по картинке для увеличения)

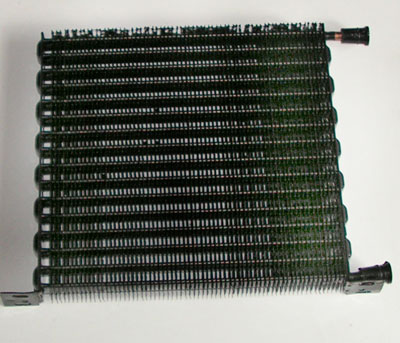

Конденсоры понравились. Сделаны по уму, расстояния между ребрами 4-5 мм. Оптимально для продувки низкооборотистым вентилятором. Но не обошлось и без ложки дегтя – конденсоры стальные. А так, идеально подошли бы для водянки. Покатили бы и в пассивном режиме. Видимо из-за того, что они стальные их покрасили толстым слоем черной краски. Думаю 120мм вентилятор на продув будет оптимален.
Фото
(кликните по картинке для увеличения)

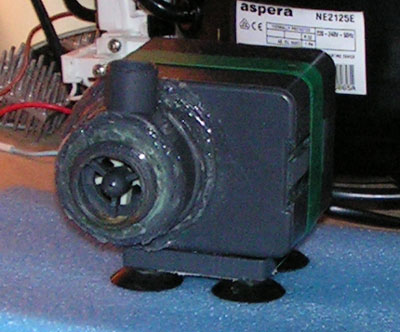

В субботу с самого утра приступил к любимым занятиям. Переделал немного помпу. А именно крепление ее ко дну. Раньше присоски крепились к низу помпы. И она была высоковата, немного не лезла в расширительный бак. Теперь все нормально. Приклеил блок с присосками на автомобильный герметик.
Фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

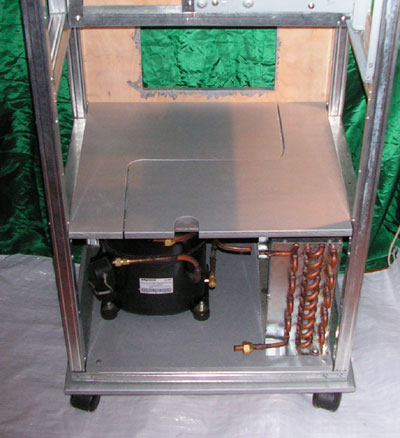

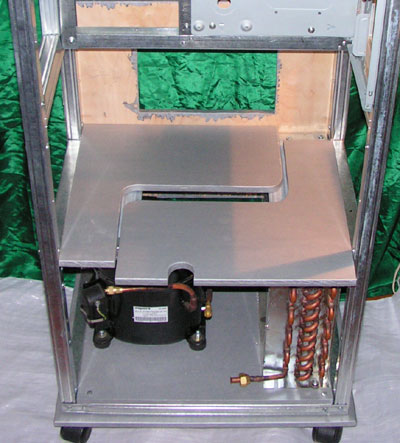

После этого стал работать над новым корпусом. Немного изменил компоновку фреонок на видеокарты. Сделал их шасси раздельными и как бы въезжающими друг в друга. Как пазл.
Фото
(кликните по картинке для увеличения)
Фото
(кликните по картинке для увеличения)
После этого стал перепаивать нижнюю, процессорную фреонку. Заменил в ней трубки 6мм на 10мм. В соответствии с выходящими из компрессора патрубками.
(кликните по картинке для увеличения)
Фото
(кликните по картинке для увеличения)

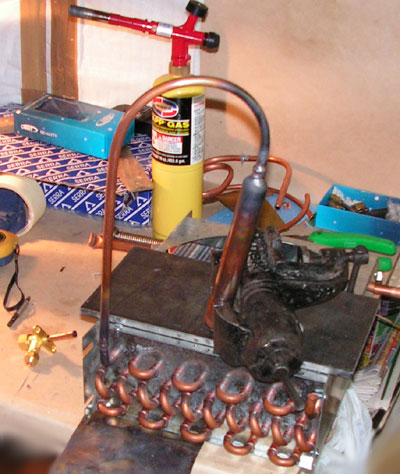

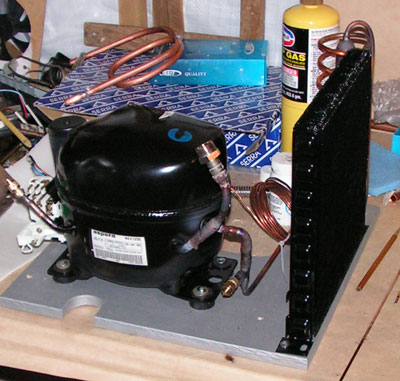

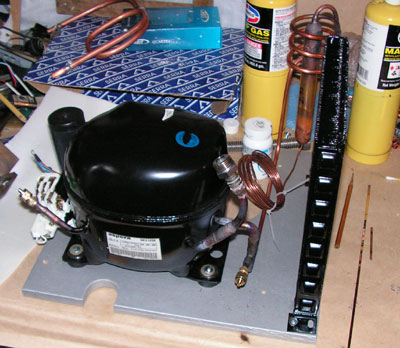

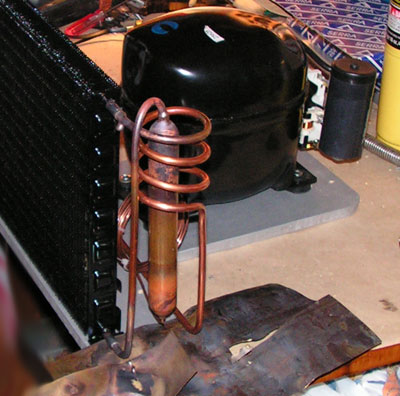

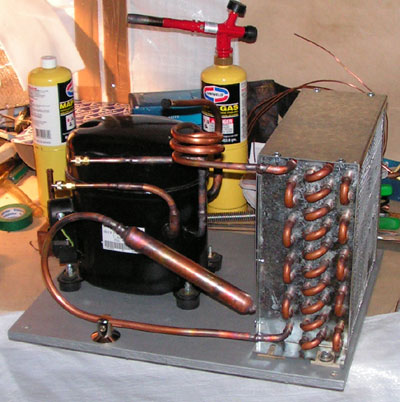

Тут можно видеть, как я припаивал фильтр. И вот что у меня получилось. Конденсор я прикрепил, для снижения вибрации через мягкие резиновые прокладки. Нагнетающую трубку завил в виде спирали тоже для снижения передачи вибраций от компрессора к конденсатору. Со всасывающей трубкой еще не решил. Какая она будет? Из гофрированной нержавейки или обычная медная? Пока не знаю.

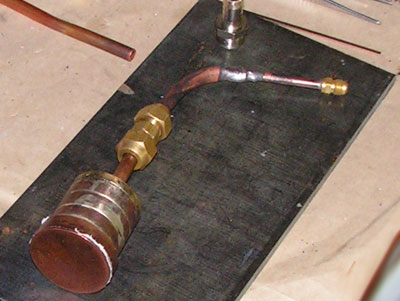

Потом спаял переходник для опрессовки испарителей перед установкой в систему. Как я писал в предыдущей записи лучше их опрессовать самостоятельно и до установки в систему.
Фото
(кликните по картинке для увеличения)
А потом через этот переходник по очереди подключил все три имеющиеся в наличии испарителя и от нового-старого компрессора опрессовал их на давлении 15-17 атмосфер. Для контроля утечек погружал испарители в глубокий таз с водой.

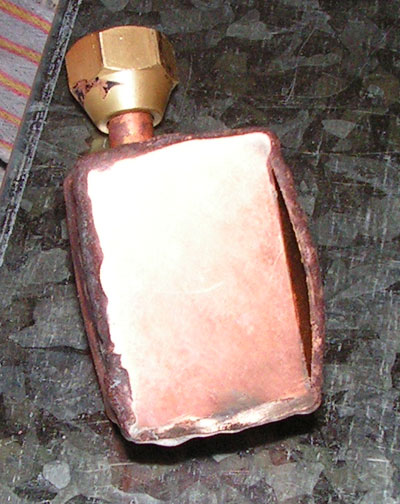

Круглый многоэтажный оказалось на таком давлении травил. Придется перепаивать. Но это лучше, чем потом было бы разбирать систему. Второй, который я уже перепаивал, испытание выдержал с честью. А последний, третий, на давлении в 15 атмосфер с жутким хлопком разорвало прямо в тазу с водой. Накатившей цунами, я был окачен с ног до головы. Пострадало и все, что находилось в радиусе трех-четырех метров. Из таза вылетело не меньше ведра воды. Как его разорвало по сварочному шву, сделанному супер сварщиком оборонного предприятия с личным клеймом посмотрите на этом фото.
Фото
(кликните по картинке для увеличения)
Этот мужчина видимо родился в рубашке. Потому, что отсутствовал в городе. Иначе не знаю, что бы произошло, если бы я застал его дома.
А я наверно родился во фраке, бабочке и ботинках. Потому что умудрился выжить в этом катаклизме. И не сел надолго за убийство с особой жестокостью со всеми мыслимыми и немыслимыми оттягчяющими вину обстоятельствами.
Высадив пол пачки сигарет, я немного успокоился. И для успокоения нервов стал паять первую фреонку на видео.
Фото
(кликните по картинке для увеличения)
Еще один небольшой совет. Раньше я паял клапаны шредера, не разбирая их. Но когда клапан паяется долго, или патрубок у него короткий, из него лучше выкрутить нутро.
В нем есть полимерная прокладка, которая может подгореть от пайки и клапан, потом будет травить. Выкручивается клапан колпачком. У него есть для этого штырек с прорезью.
Фото
(кликните по картинке для увеличения)
Вот что у меня получилось.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
При пайке, для того, чтобы не пожечь платформу я подкладываю под место пайки латунный лист. Для установки всасывающей трубки из гофрированной нержавейки я припаял хромированный латунный штуцер. Для этого зачистил покрытие напильником и паял с универсальным флюсом. Запаялось без проблем. В медной трубке идущей к штуцеру просверлил отверстие. Потом я в него вставлю капилляр и запаяю. Но это будет уже после установки испарителей пропаянных лично. И опрессованных.
Все-таки день прошел бурно. Когда же перестанут пачками сыпаться приключения на голову скромного оверклокера? Никогда бы не подумал, что у нас такое опасное хобби.
