7 августа 2005, воскресенье 12:22

clear66 [ ] для раздела Блоги

Вы попали на персональную страничку, раскрывающую сферу моих жизненных интересов - Modding, Cooling, Overclocking

(кликните по картинке для увеличения)

Вопросы на мыло udalov777@rambler.ru

Для удобства ПС разбита на разделы:
Записи(новости) - в этом разделе я буду давать анонсы моих новых работ. Показывать процесс написания, предварительные варианты, рабочие фотографии, отчеты о продвижении работ.
Содержание странички – в этом разделе находится перечень ссылок на мои работы

(кликните по картинке для увеличения)
фото1

Записи
7.8.2005
Неделя пролетела на удивление незаметно. Когда постоянно куча дел время просто летит.
Написал таки статью в журнал Upgrade. Как всегда успел вовремя, редактор ушел в отпуск. И теперь ее судьба решится после 22-го.

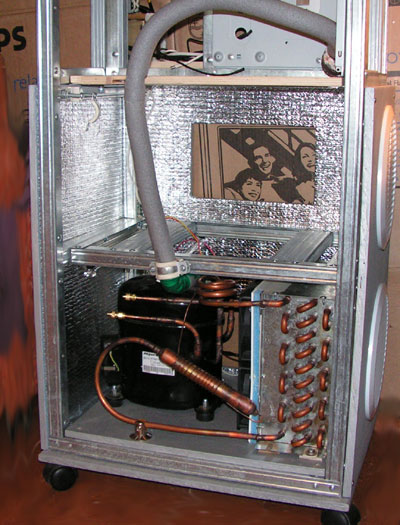

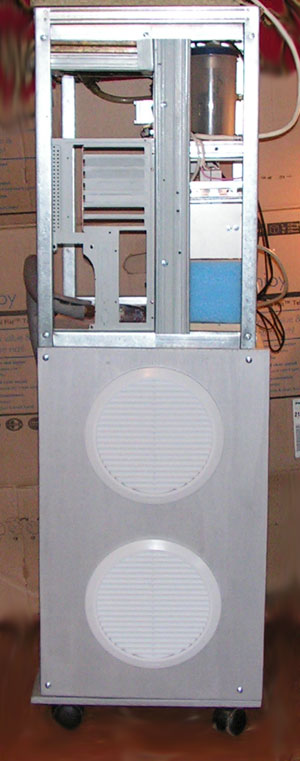

К новому корпусу, назову его Ворчун (чем-то похож на меня), сделал боковые стенки отсека фреонового охлаждения и вырезал два стекла, на фронт. Стекла обычные, но толщиной 5мм. Боковые стенки покрасил краской цвета металлик. Материал 12мм фанера. Изнутри оклеил пенофолом толщиной 5мм. Фольгой внутрь. Так симпатичнее. В стенку, к которой примыкают конденсоры, врезал две решетки. Решетки круглые, немного напоминают иллюминаторы. Пока оставил белыми. Когда окончательно решу с отделкой, покрашу в цвет. Или еще как. Там видно будет. В задней стенке пока только отверстия. Их наверно просто прикрою звукопоглощающими экранами. Это будет панель, оклеенная синтепоном и расположенная на расстоянии 4-5 см от отверстия. Размер экрана будет немного больше размера отверстия. Переделал диффузор процессорной фреонки. Сделал его из пластика и прикрепил к конденсору через прокладки из 10мм пенофола.

Фото

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

Наконец спаял подсветку. Вся пайка свелась к удлинению проводов. Корпус высокий, стандартной длинны не хватает. Сделал крепеж блока питания.

Фото

(кликните по картинке для увеличения)

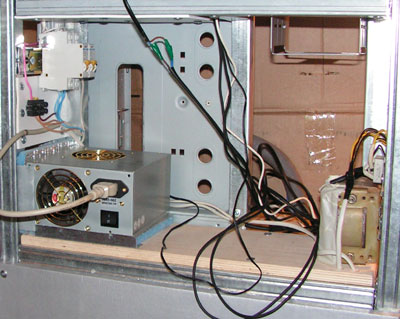

На картинке пустой корпус от павермена 420Вт. Нутро утоплено в масле и питает второй компьютер /lab/show/18964/BP_v_masle
Над ним два автомата. Надо четыре. На каждый компрессор и один на железо. Сейчас на дальний подключена процессорная фреонка. На ближний все остальное. На панели у меня стоит термометр из Хардкано. Он меня капитально достал своими козьими батарейками. Они быстро садятся. И купить их не просто. Не знаю с чем это связано, но их постоянно нет в продаже. Покупать их в прок нельзя. Они разряжаются. Пробовал хранить даже в холодильнике. Без толку. В общем, достали. И я решил от них отказаться. Отказался таким вот простым методом.

Фото

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

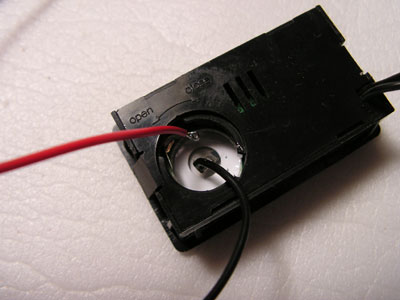

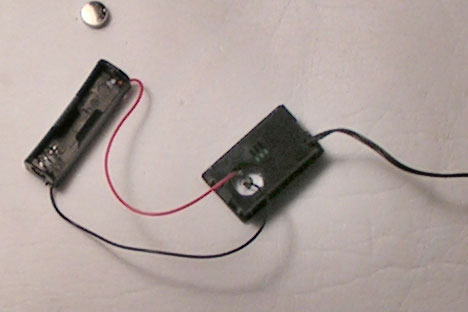

Припаял к термометру отсек на одну батарейку АА. Теперь батарейку нужно будет менять не чаще раза в год, а то и реже. Припаял кнопки. Установил подсветку. Низ - три красных неонки. Отсек с железом - две синие.

Фото

(кликните по картинке для увеличения)

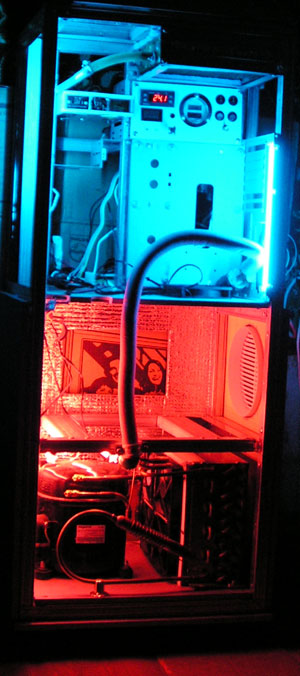

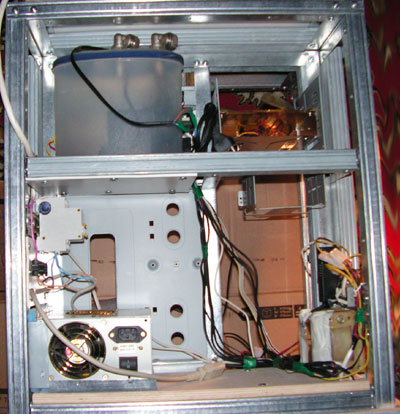

Такой вот получился свет. Маловато будет. Надо добавить. А на следующей картинке видно как будет расположен расширительный бак с помпой. Этот бак стоял еще в самом первом моем корпусе. Но он хорошо подошел. Пришлось только заменить штуцера на уголки с переходами на металлопластик. На них хорошо подойдет силиконовый шланг с внутренним диаметром 8-10мм.

(кликните по картинке для увеличения)

Да, сзади мордашки, это коробка от телевизора. Дебильное правило – хранить коробку весь гарантийный срок. Еще бы сказали, где их хранить.
