BigTyp 120 VX для Socket 462 своими руками!

Давно купил VX и сразу же бросается в глаза отсутствие н-образных для крепления платы под Socket 462.

Господин MAxS LeVin - pav (бывший Maxs), который дал человеку от сканировать н-образный для меня, чтобы сделать крепление на 462.

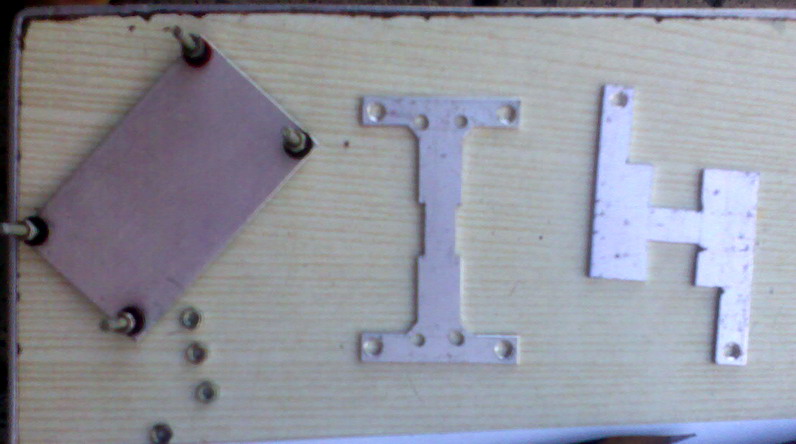

Как видно на рисунке слева и справа, соответственно, обычный тайфун и новый тайфун:

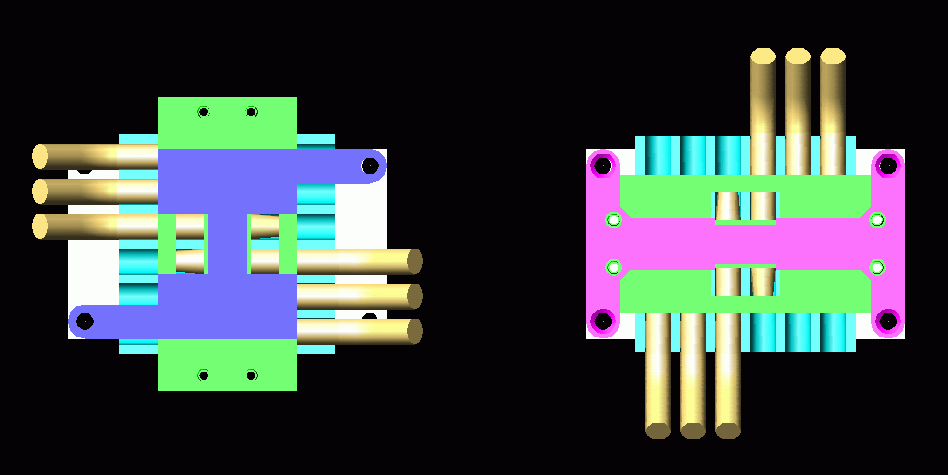

Полный крепеж можно загружать в Проект 2D
Новый тайфун широной до 9см, а обычный - 12см.

Установка.
К сожалению, у меня нет фотоаппарата, сфотографировал мобилкой, макросъемка отсутствует .

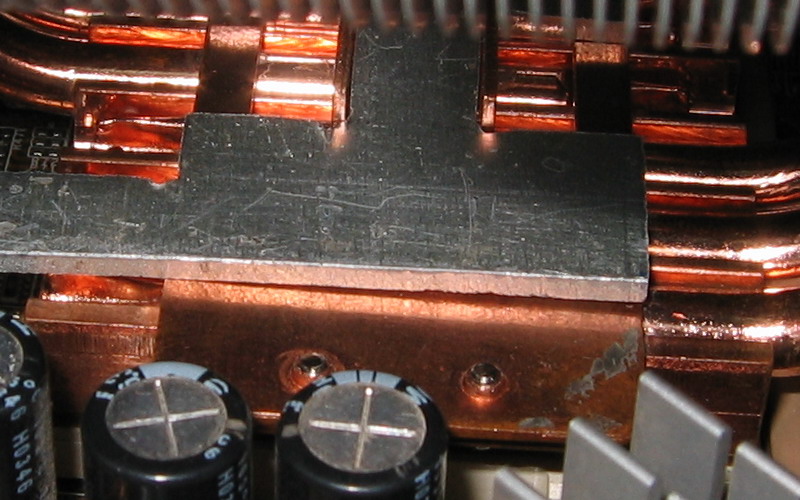

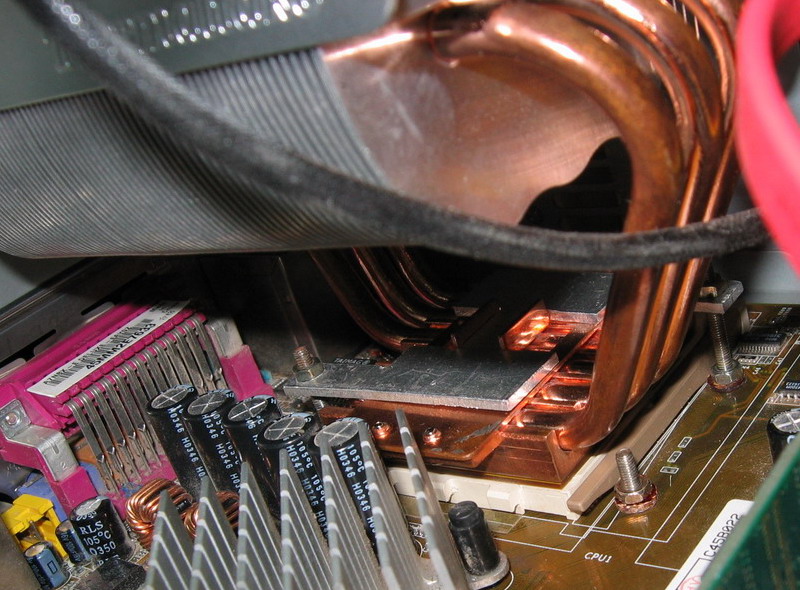

Три готовых образа:


Фотоаппарат приехал! Надо быстро сфотографироваться

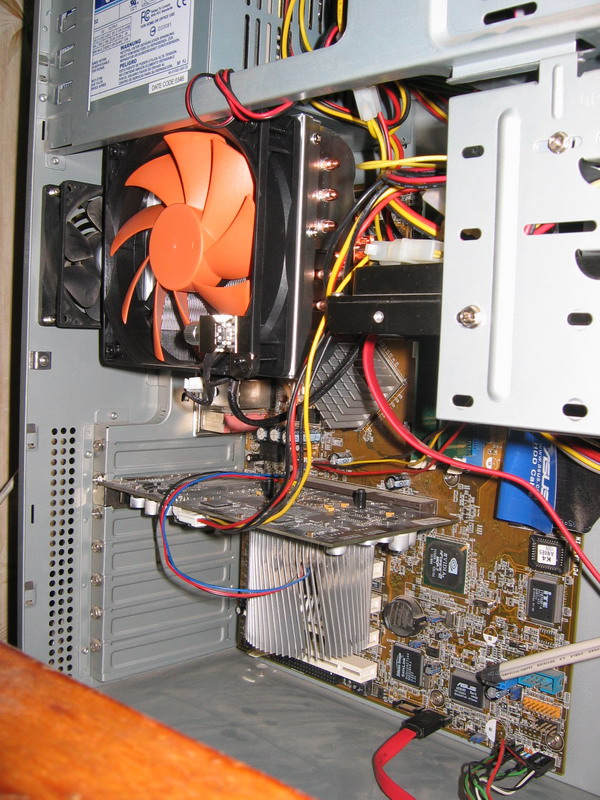

В сборе в корпусе системного блока картина получается следующая, но снял решетку кулера:

До боковой крышки оставалось порядка 2-ух сантиметров, а регулятор до 1 см!



Тестовая система:
* Материанская плата: ASUS A7N8X-E Deluxe Rev. 2.xx, bios 1009 (nVidia nForce2 Ultra 400);
* Процессор: AMD AthlonXP 2500+/1833МГц (166*11, 1.65v, locked);
* Память: 2*256Мб DDR Hynix HY5DU56822BT-D43 PC3200 400МГц (3-3-3-;
* Жесткий диск: 160Gb SATA-II Samsung HD160JJ, 7200RPM, 8Мб;
* Видеокарта: 64Мб Sapphire RadeOn 9500, 277/270 МГц, EtronTech 3.3ns;
* Привод: DVD-RW ASUS DRW-1608P2S, v. 1.22
* Корпус: Chieftec DG-01W 310W(ATX-310-202) + два корпусных 80-мм кулера Maxxtron (~270RPM, 12v).
В корпусе установлены: один 8см вентилятора спереди на вдув и один – сзади на выдув.




----

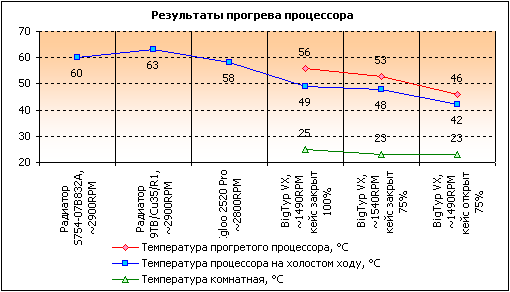

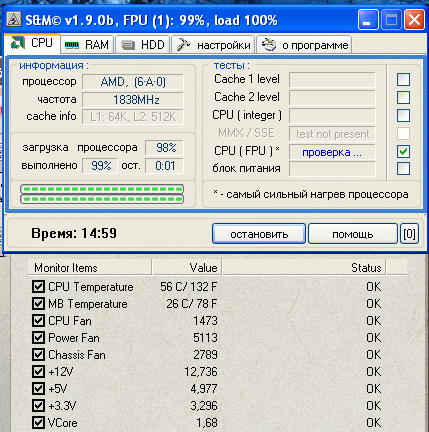

Готовый чертеж на автокаде, можно скачать:
Проект 2D

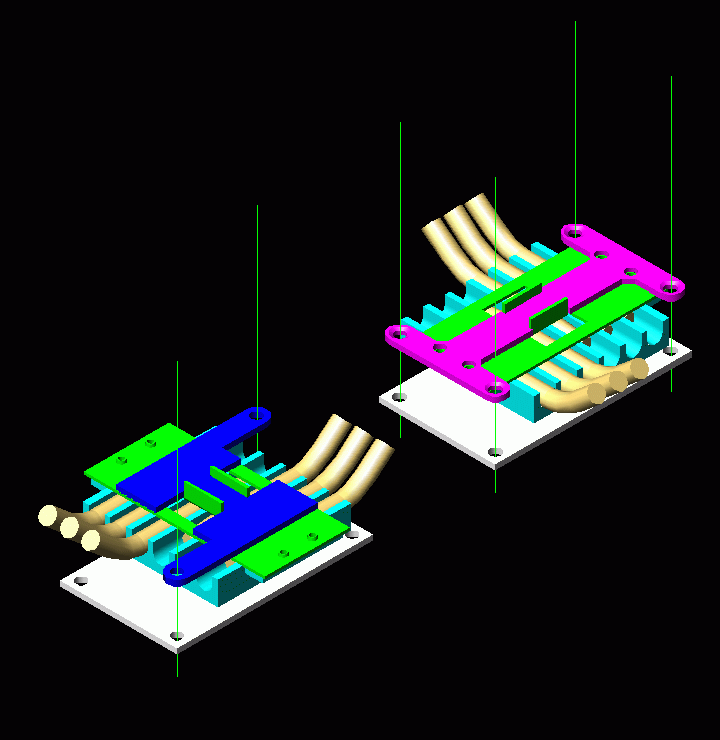

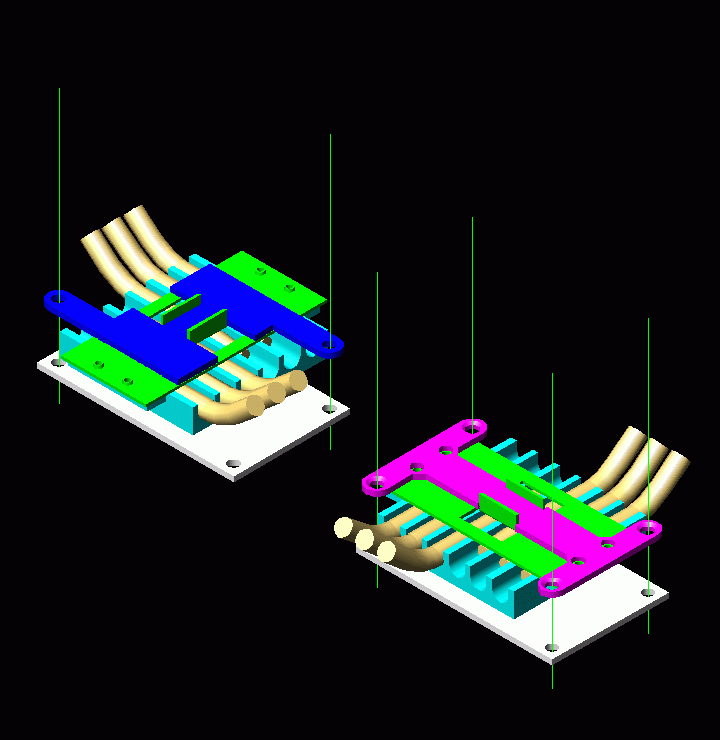

Проект 3D на рисунке:
