Вступление
Процессорный разъем LGA 1151 «третьего» поколения под процессоры Coffee Lake начал свою жизнь на рынке приличное время назад. Но его недостаток – лишь один набор системной логики Intel Z370 с функциями разгона и немалой ценой. И в результате даже модели бюджетного класса в фактическом выражении обладали немалой ценой. А разгон нужен не всегда и не всем. Рынку требовались более доступные материнские платы на менее функциональных наборах системной логики, и Intel наконец-то предложила последние.
Недавно мы познакомились с одной из моделей на наборе системной логики Intel B360 – MSI B360 Mortar Илья Муромец, которая была выпущена специально для российского рынка. А сегодня изучим возможности новинки другого производителя. Это материнская плата имиджевого класса и тоже на Intel B360, но уже полноразмерная и это глобальный продукт, продаваемый по всему миру, а не только в России.
реклама

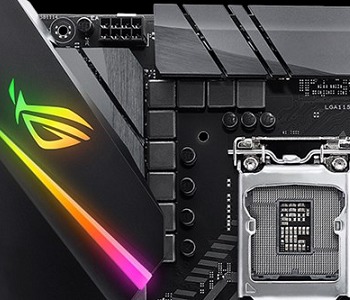

Обзор ASUS ROG Strix B360-F Gaming
Технические характеристики
| Модель | ASUS ROG Strix B360-F Gaming |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена, руб.* | 9 800 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel B360 |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти - до 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 слот PCI-Express x16 физически как 3.0 х4 4 слота PCI Express 3.0 х1 * 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 / SATA 6 Гбит/с при задействовании SATA отключается порт SATA6G_2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4) * при задействовании PCIEX1_1 и/или PCIEX1_2 второй PCI-Express x16 переключается в режим x2. |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 и SATA 6 Гбит/с, при задействовании SATA отключается порт SATA6G_2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4) |
| USB | 3 порта USB 3.1 Gen2 (1 разъем Type C и 2 порта Type A на задней панели платы) 2 порта USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов) 6 портов USB 2.0 (4 разъема на задней панели платы, 1 разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 х 4-pin) 1 разъем для подключения ASUS Fan Extension Card 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка Thunderbolt 1 колодка TPM перемычка сброса настроек CMOS 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 2.0 HDMI DVI-D DisplayPort 3 порта USB 3.1 Gen 2 (Type A и Type C) 1 сетевой порт RJ-45 5 аудиоразъемов 1 разъем S/PDIF |
| Контроллер I/O | Nuvoton NCT6796D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Упаковка и комплектация
реклама
Упаковывается материнская плата в картонную коробку стандартных размеров, какие-либо изыски, вроде ручки для переноски, отсутствуют.
Комплектация ASUS ROG Strix B360-F Gaming несколько специфична, но чего-то совсем необычного не имеется:
- Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
- Диск DVD c программным обеспечением;
- Специальная карточка-табличка, навешиваемая на ручку двери (как, например, в гостиницах) с предупреждением «занят игрой»;
- Карточка с благодарностью от ASUS за приобретение платы;
- Два комплекта крепежных винтов и стоек в индивидуальных пакетиках для установки плат расширения в посадочные места M.2 на материнской плате (напоминаю: терять этот крепеж крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки);
- Кабель для подключения RGB-подсветки;
- Комплект пластиковых стяжек для укладки кабелей в корпусе системного блока (обычно они идут в комплекте с корпусом, но здесь ASUS расщедрилась на такой бонус);
- Комплект наклеек - декоративных на корпус системного блока и для маркировки SATA-кабелей;
Кроме того, в комплекте идет планка-заглушка на заднюю панель корпуса системного блока, но она сразу закреплена на плате, а не лежит в коробке.
