Прочая элементная база и особенности

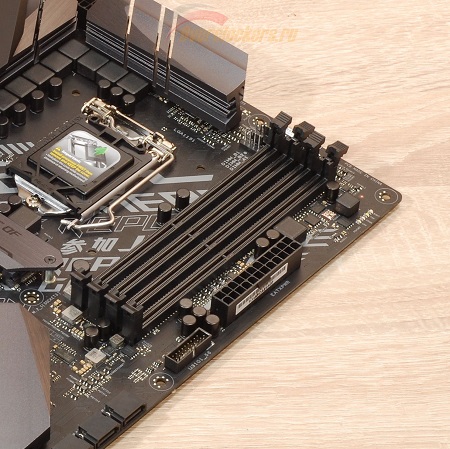

На плате распаяно четыре слота оперативной памяти стандарта DDR4.
Слоты оснащены классическими защелками только с одной стороны, с другой – самозащелкивающиеся фиксаторы.
реклама
В плане поддержки памяти здесь все стандартно: до 64 Гбайт DDR4 в двухканальном режиме с частотой до 2666 МГц включительно. Более скоростные модули будет ограничены этой отметкой – таков «лимит» набора системной логики Intel B360 (даже при активации XMP-профиля). Все, что имеется в распоряжении пользователя - тайминги. Попутно открыт доступ к напряжениям памяти, VCCSA и VCCIO.
Под разъемом основного питания ATX установлена одна колодка USB 3.1 Gen1, использующая возможности Intel B360.

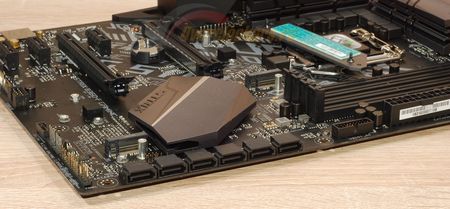

Разъемы SATA3 в количестве шести штук (максимум возможностей Intel B360) ориентированы параллельно плоскости платы («лежачие» разъемы) и расположились «батареей» вдоль края платы.

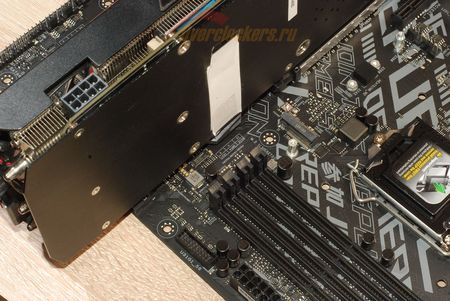

Длинномерная видеокарта с массивной системой охлаждения, установленная в верхний слот PEG, сильно ограничит доступ к двум верхним SATA.

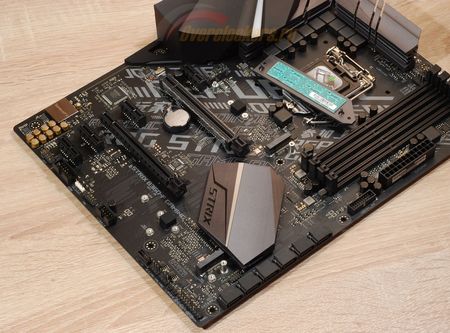

Также на плате установлено два посадочных места M.2, одно из которых снабжается специальной съемной металлической пластиной с термоинтерфейсом для лучшего отвода тепла с установленного устройства, которые, в том числе, можно использовать для организации подсистемы хранения данных.
реклама

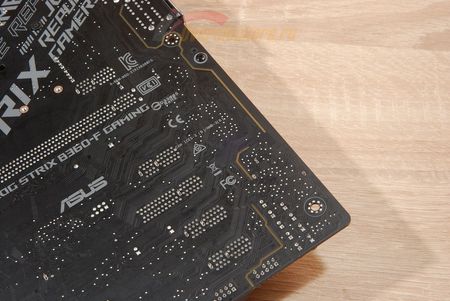

В них обоих допускается установка устройств с интерфейсом PCI-Express 3.0 (верхний M.2 - две линии, нижний M.2 - четыре линии), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой SATA6G_2. Верхний M.2 работает только в режиме PCI-Express 3.0 x2, а если задействовать самый нижний слот PCI-Express (маркировка PCIEX1_4), то он и вовсе становится PCI-Express 3.0 x1. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм и 22 х 80 мм. В нижнем M.2 можно было реализовать возможность установки и 22 х 110 мм, при этом ничего не пришлось бы переделывать – поверхность текстолита просто пуста. Однако, увы… Впрочем, устройства такого типоразмера на рынке единичны, так что назвать это сколько-нибудь серьезным недостатком нельзя.
Кстати, на уровне BIOS материнской платы реализована защита от ошибок пользователя: при установке M.2 SATA SSD в посадочное место M.2_2 при включении материнская плата останавливается на этапе POST и выводит предупреждение о неправильной установке.

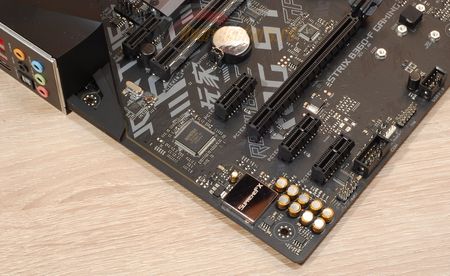

По нижнему краю платы мы обнаружим (справа налево):
- Колодку PANEL для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, индикаторы активности, системный динамик);
- Колодку T_SENSOR для подключения термопары;
- Колодку CLRTC для сброса настроек BIOS;
- Два разъема для подключения вентиляторов;
- Разъем EXT_FAN для подключения внешней карты с дополнительными разъемами для вентиляторов ASUS Fan Extension Card;
- 9-контактную колодку для подключения двух портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодку для подключения внешней декоративной подсветки RGB_HEADER;
- Колодку COM-порта;
- Колодку фронтальной аудиопанели корпуса системного блока.
Левый край платы не закрыт какими-либо кожухами, почти полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.

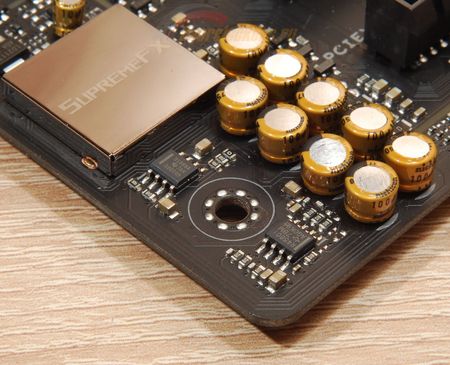

С той же целью накрыт металлическим кожухом и сам аудиокодек.
В роли последнего выступает Realtek ALC1120. Ему сопутствуют жидкостные конденсаторы Nichicon, позолоченные аудиоразъемы (как на колодка на самой плате, так и разъемы задней интерфейсной панели) и два операционных усилителя - Texas Instruments R4580I и OPA O1688A (это при том, что у ALC1120 есть один свой встроенный усилитель).

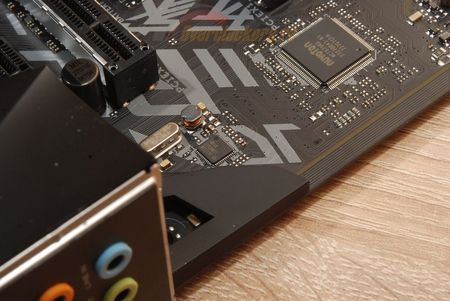

Выше распаян гигабитный сетевой контроллер Intel i219V.
