Тестирование материнской платы ASUS ROG Strix B360-F Gaming: интересная альтернатива (страница 6)
реклама

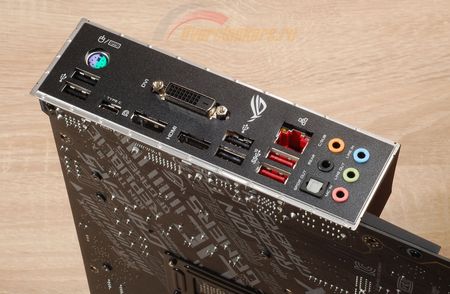

Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 2.0;
- Один USB 3.1 Gen2 Type C;
- По одному DVI-D, DisplayPort и HDMI;
- Два USB 2.0;
- Один сетевой порт RJ-45 и два USB 3.1 Gen2;
- Блок аудиоразъемов.

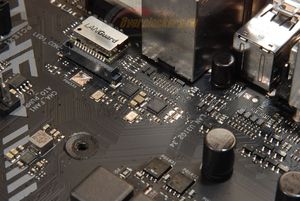

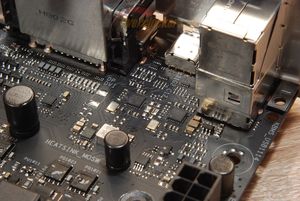

Тут нет ни одного порта USB 3.1 Gen 1 (USB 3.0), только USB 3.1 Gen 2 и четыре USB 2.0. При этом для портов USB 3.1 Gen 2 установлены повторители сигнала ASMedia ASM1562, причем их четыре (по всей видимости, работу порта Type С обеспечивают два таких контроллера).
Слоты расширения
реклама

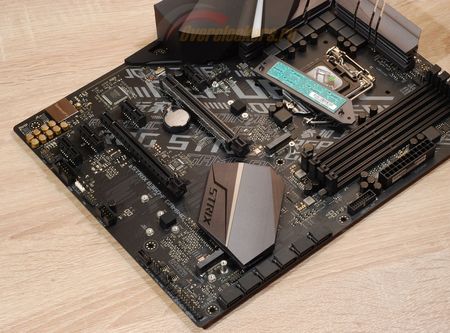

На плате установлено шесть слотов PCI-Express:
Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG подключен к набору системной логики Intel B360 и пользуется четырьмя линиями PCI-Express 3.0, которые делит с нижним M.2. При задействовании любого из слотов PCIEX1_1 и PCIEX1_2 (или их обоих) второй слот PEG (PCIEX16_2) переключается в режим PCI-Express 3.0 x2.
Верхний PEG оснащен защитным алюминиевым кожухом, который по замыслу инженеров должен принимать на себя нагрузку от тяжелых видеокарт с массивной системой охлаждения.
Аппаратная составляющая BIOS

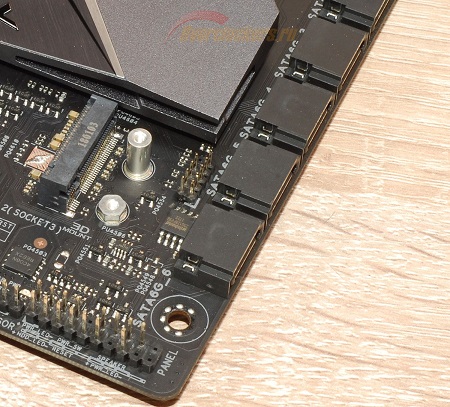

На плате распаяна одна несъемная микросхема флеш-памяти BIOS Winbond 25Q128 объемом 128 Мбит и располагается она в правом нижнем углу платы вплотную к портам SATA.
реклама
Рядом с ней мы видим девятиконтактную колодку для подключения программатора, что позволяет проводить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
