Подсистемы питания процессора и оперативной памяти
Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Подразумевается, что все эти напряжения должны формироваться отдельными преобразователями питания, однако здесь имеются способы «оптимизации расходов».
Помнится, в свое время напряжения VCCSA и VCCIO под процессоры Sandy Bridge и Ivy Bridge на платах ASUS получались так: импульсным преобразователем формировалось напряжение VCCIO (величиной 1.050 В) из которого затем простым понижением получалось напряжение VCCSA (величиной 0.925 В). Ныне инженеры ASUS пошли на еще более жесткий шаг: плата формирует только одно напряжение, которое соответствует штатной величине VCCIO. И к этому преобразователю подключены и VCCIO, и VCCSA. Таким образом, VCCSA всегда завышено относительно своего номинального значения, ASUS просто пользуется тем, что для VCCSA считаются безопасными значения в пределах 1.25 В.
На рассматриваемой плате питание процессора построено по следующей схеме: однофазный независимый преобразователь VCCSA и VCCIO под управлением некоего ШИМ-контроллера «6X=4M», четырехфазный VCore и однофазный iGPU под управлением ШИМ-контроллера ASUS DIGI+ ASP1400CTP (ASUS издавна предпочитает не афишировать реального производителя ШИМ-контроллера).
реклама

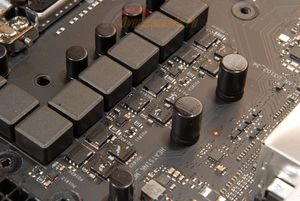

Да, визуально преобразователь VCore выглядит как восьмифазный, но на деле выводы дросселей с тыльной стороны платы спаяны попарно.

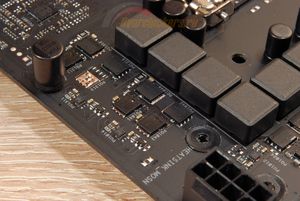

В качестве силовых элементов на каждую фазу VCore установлено по одному мосфету 4C06N и 4C10B производства On Semiconductor, в iGPU – два 4C06N и один 4C10B (судя по пустующей контактной площадке, 4C10B тоже должно было быть два, но при запуске в производство его также «оптимизировали»). В каждой из фаз установлено по одной микросхеме с маркировкой «CHE» – явно драйвер фаз.
Нужно отметить, что разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой наружу, что может доставить проблемы в некоторых тесных корпусах.
Однофазное питание памяти работает под управлением ШИМ-контроллера Anpec APW8723A.
реклама

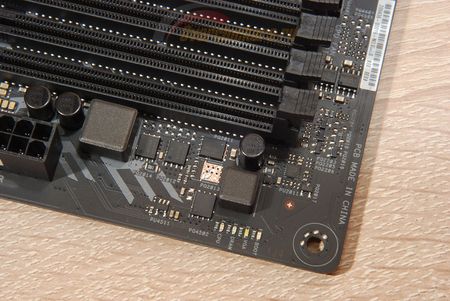

В качестве мосфетов – три 4C10B On Semiconductor (и также пустующая контактная площадка под четвертый мосфет).
реклама
