Система охлаждения

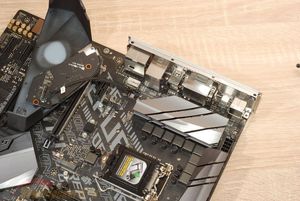

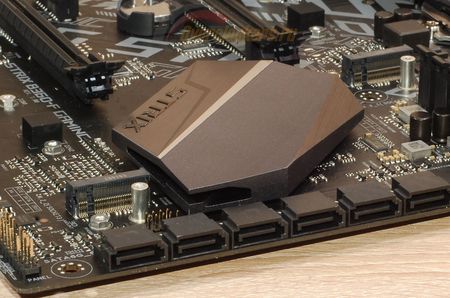

На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel B360, получил хитрую конструкцию: внешне выглядящий монолитным, но на самом деле пустотелый.

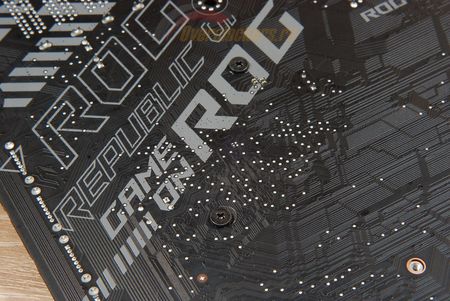

Его крепление осуществляется с помощью винтов.
реклама

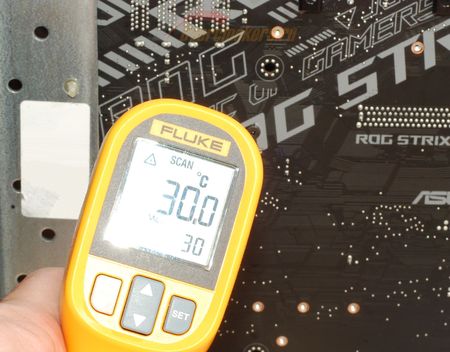

Нагрев мизерный: на открытом стенде без обдува температура редко когда превышает отметку в 30°C.

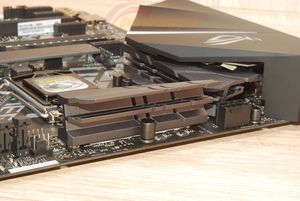

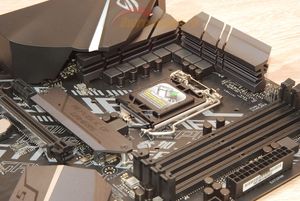

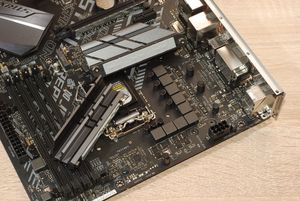

На подсистеме питания процессора установлены два отдельных, не связанных друг с другом радиатора из алюминиевого сплава.
Их фиксация на плате обеспечивается с помощью винтов – по два на каждый радиатор.
реклама
Температурный режим мы рассмотрим ниже, но, забегая вперед, можно отметить, что он тут вполне достойный.

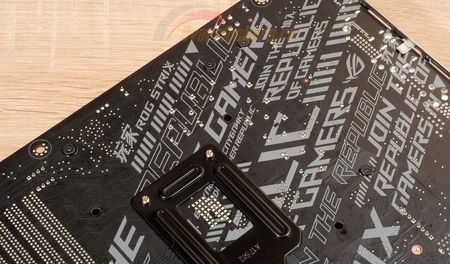

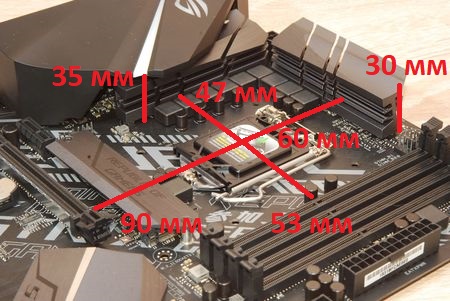

Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA 115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, два из которых – процессорные, а еще один предназначается для подключения помпы СЖО (подключение обычных вентиляторов также допускается).

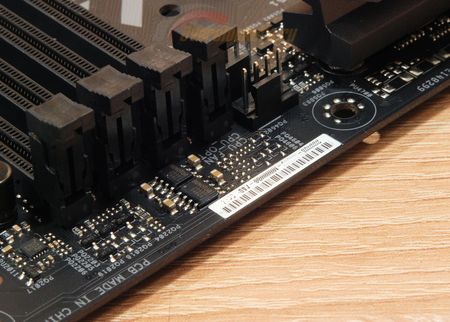

Разъемы размещены на плате попарно: два у верхнего края платы в правой части, два под процессорным разъемом ближе к левому краю платы, два на нижнем крае платы ближе к правому углу.
Все разъемы оснащены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.
Также на плате имеется один разъем EXT_FAN для подключения внешней карты с дополнительными разъемами для вентиляторов ASUS Fan Extension Card (для настройки подключенных к ней вентиляторов в BIOS платы есть целый подраздел). У меня ее нет, а потому проверить возможные нюансы реализации данного разъема на рассматриваемой плате нет возможности. Двухконтактный разъем T_SENSOR предназначен для подключения термопары (еще две термопары можно подключить к ASUS Fan Extension Card).
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении ASUS AI Suite 3 (подприложение FAN Expert 4)…

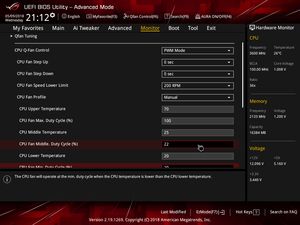

… и в BIOS в разделе Monitor.

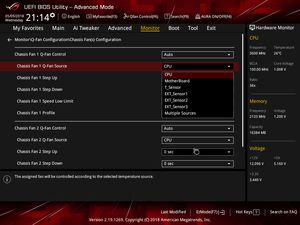

Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. В целом в качестве источника температуры, от которой будет работать тот или иной вентилятор, можно выбрать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары (коих, напомню, один разъема на плате и два – на выносной ASUS Fan Extension Card), а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.
На разъеме AIO_PUMP управление оборотами по умолчанию отключено. Плата работает с трехконтактными вентиляторами сразу, без принудительной активации аналогового режима управления (DC Mode). В аналоговом режиме (DC Mode) минимальная планка – 60% оборотов, в ШИМ-режиме (PWM Mode) минимальная планка – 20% оборотов.
реклама
Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1 и CHA_FAN2 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается). В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature».
