Дизайн и особенности платы, декоративная подсветка

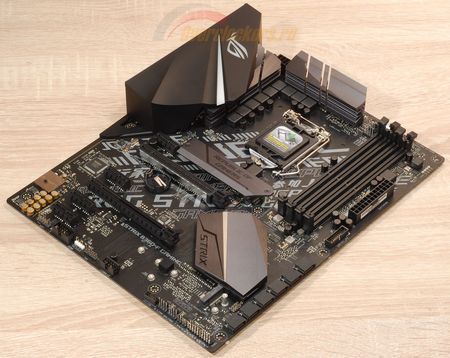

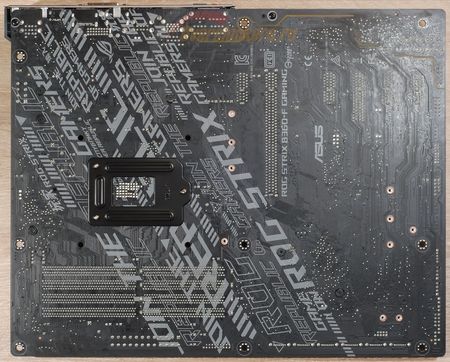

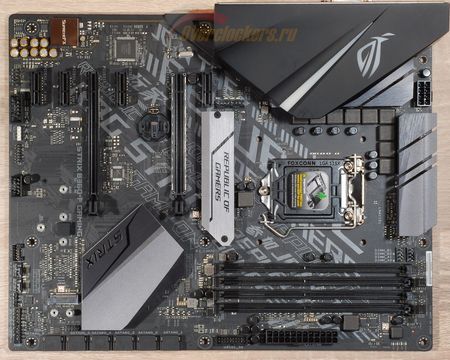

Системная плата выполнена в черно-сером стиле ASUS ROG, форм-фактор - ATX («полноразмерный» – правый край платы при установке в корпус полноценно опирается на винтовые стойки, а не висит в воздухе).
реклама

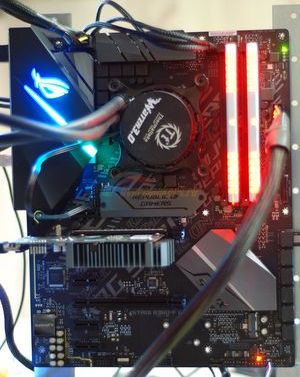

Декоративная подсветка на плате реализована в минимальном варианте: светится (по умолчанию – плавное изменение цвета) полоса на пластиковом кожухе задней интерфейсной панели, индикатор наличия питания (оранжевый; правый нижний угол платы) и диагностический светодиод (зеленый; правый верхний угол платы).

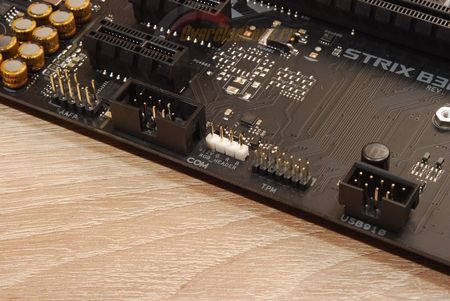

Для подключения внешней светодиодной подсветки на плате в левом нижнем углу установлен один разъем (белого цвета) RGB_HEADER (напомню, что ASUS предусмотрительно вложила в комплект платы дополнительный кабель на тот случай, если пользователю системы не хватит длины кабеля подсветки).

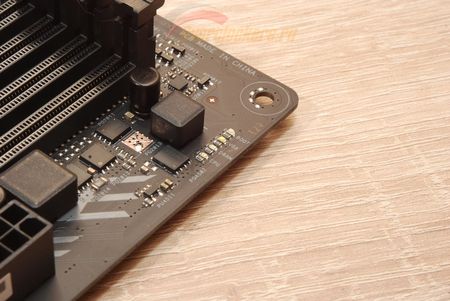

К подсветке можно отнести еще четыре светодиода с лицевой стороны платы в правом верхнем ее углу над разъемом основного питания ATX.
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы – своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиод “BOOT” загорается на этапе загрузки системы и горит всегда (цвет –зеленый), до завершения работы системы.
реклама
В BIOS материнской платы можно лишь включать/отключать подсветку и только самой материнской платы (если установлены модули памяти DDR4 с подсветкой, работающей от DIMM, а не посредством дополнительного подключения к материнской плате отдельным кабелем, то их подсветка не отключается). Полноценное управление подсветкой доступно только из среды операционной системы Windows, для чего необходимо установить фирменное приложение ASUS Lighting Control.
Подсветка в декоративном кожухе и разъем RGB управляются только совместно. Приложение без проблем определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), причем отдельно от остальной подсветки.
