Обзор и тестирование материнской платы MSI Z370 Gaming Plus

В нашей лаборатории уже неоднократно тестировались модели на наборе системной логики Intel Z370. Их общность – цены, стартующие с отметки примерно в 10 тысяч рублей и выше. А вот более доступные варианты были обойдены стороной. Как-то не совсем справедливо. И данным материалом мы попробуем исправить эту ситуацию. Есть ли жизнь в сегменте ценников с четырехзначным, а не пятизначным значением?

21 марта 2018, среда 03:00

I.N. для раздела Лаборатория

Страница 1 из 9

Вступление

На Overclockers.ru уже были ранее обзоры материнских плат на наборе системной логики Intel Z370. Их общность – ценники, стартующие с отметки примерно в 10 тысяч рублей и выше. А вот более дешевые модели были как-то обойдены стороной. Их немного. Как-то не совсем справедливо.

И в этом материале мы исправим эту ситуацию: рассматриваемую MSI Z370 Gaming Plus можно найти в свободной рознице по цене от порядка 8-8.5 тысяч рублей, а средневзвешенная цена составляет 9 тысяч рублей. Есть ли жизнь ~~на Марсе~~ в сегменте ценников с четырехзначным, а не пятизначным значением?

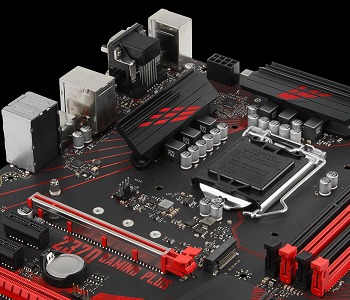

Обзор MSI Z370 Gaming Plus

366x450 351 KB. Big one: 1562x1920 2845 KB

Технические характеристики

Модель	MSI Z370 Gaming Plus
Ссылка на сайт	Страница материнской платы на сайте производителя
Средняя цена*, руб.	~9 000
Процессоры	Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2
Набор системной логики	Intel Z370
Оперативная память	4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц
Аудио	Realtek ALC892 (до 8 каналов)
Сеть	1 x Intel I219-V (10/100/1000 Мбит/с)
Слоты расширения	1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI-Express x16 физически как 3.0 х4 4 слота PCI Express 3.0 х1
Поддержка графических тандемов	AMD CrossFire
Дисковая подсистема	- 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 6 Гбит/с
USB	- 8 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов и 4 порта на задней панели платы) - 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов)
Разъемы и прочая функциональность на материнской плате	1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 х 4-pin) 1 разъем для подключения СЖО (4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 2 колодки USB 3.1 Gen1 для подключения 4 портов 1 колодка COM 1 колодка LPT 1 колодка TPM перемычка сброса настроек CMOS 1 разъем для подключения светодиодной подсветки
Разъемы и прочая функциональность на задней панели	1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 3.1 Gen1 D-Sub DVI-D DisplayPort 2 порта USB 2.0 1 сетевых порта RJ-45 6 аудиоразъемов
Контроллер I/O	Nuvoton NCT6795D
BIOS	Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм	305 х 244
Форм-фактор	ATX

*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

В качестве упаковки используется картонная коробка стандартных для форм-фактора ATX размеров. Какие-либо ручки, прозрачные окошки и прочее отсутствуют.

450x334 29 KB. Big one: 1500x1113 273 KB

Комплектация – типична для бюджетного класса:

450x327 31 KB. Big one: 1500x1090 258 KB

Инструкция и буклет по сборке и эксплуатации;
Два шлейфа SATA с угловыми и прямыми коннекторами и защелками;
Планка-заглушка на заднюю панель корпуса системного блока (в нашем образце отсутствует – осталась «на память» у кого-то из предыдущих обозревателей;
Диск DVD c программным обеспечением;
Карточка с благодарностью MSI за приобретение платы;
Крепежный винт для установки плат расширения в посадочные места M.2 на материнской плате, он сразу вкручен в стойку на плате.

Напомним, что последний терять крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки.
