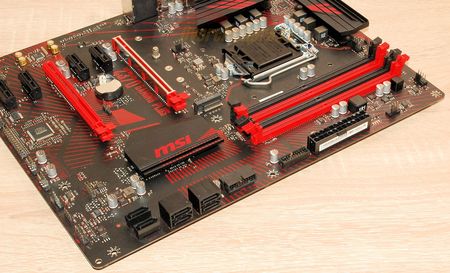

Под разъемом основного питания ATX распаяно две 20-контактных колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), ориентированных по отношению к плоскости платы в разных направлениях (об этом ниже). Реализованы они благодаря возможностям Intel Z370, дополнительные контроллеры здесь не используются.
Еще ниже установлено четыре SATA 6 Гбит/с, ориентированных параллельно плоскости платы («лежачие» разъемы), и два SATA 6 Гбит/с, ориентированных перпендикулярно к плоскости платы.

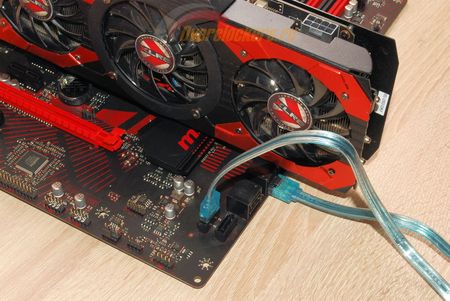

Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что накрывается целиком одна колодка USB 3.1 Gen1 (именно поэтому она «лежачего» типа) и слегка – два разъема SATA. Если же установить видеокарту в нижний PEG, то тут будут заблокированы два SATA полностью и два – ограничены.
реклама

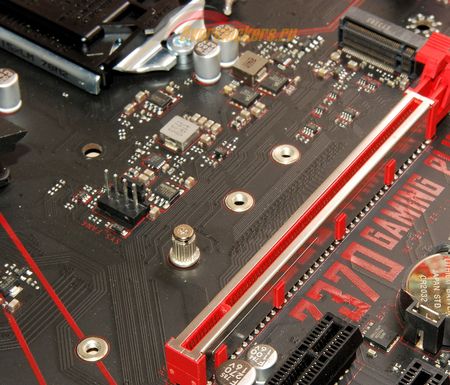

Также, помимо шести SATA, на плате установлено одно посадочное место M.2 – над верхним PEG.
Здесь допускается установка как PCIe (PCI-Express 3.0 x4), так и SATA SSD (при этом отключается разъем SATA 6 Гбит/с с маркировкой «SATA1»). Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм.

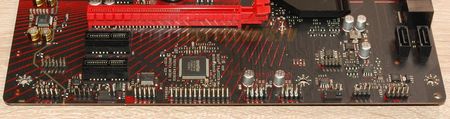

По нижнему краю платы мы обнаружим:
- Две колодки для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
- Разъем для подключения вентилятора системы охлаждения;
- Две колодки для подключения четырех портов USB 2.0;
- Колодка разъема LPT;
- Колодка COM-порта;
- Разъем для подключения вентилятора системы охлаждения;
- Колодки для подключения дополнительной светодиодной подсветки;
- Колодку для подключения модуля шифрования TPM;
- Колодку фронтальной аудиопанели корпуса системного блока.

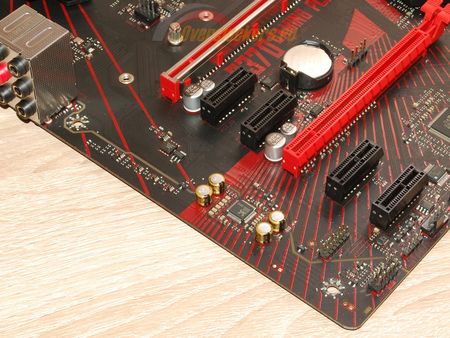

Правый край платы не закрыт какими-либо кожухами и полностью отведен под аудиотракт и даже изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
В основе аудиотракта лежит старый восьмиканальный контроллер Realtek ALC892, никаких дополнительных усилителей и прочего, сопутствующей обвязки вообще минимум, хотя четыре конденсатора Nichicon все же распаяны. В качестве компенсации такого минимализма аудиоразъемы задней интерфейсной панели позолочены.
реклама

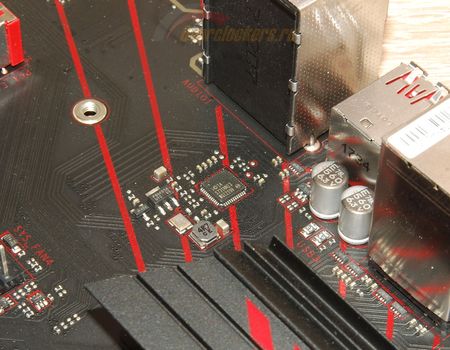

Гигабитный сетевой контроллер размещен за задней интерфейсной панелью – Intel I219-V.
