Обзор и тестирование материнской платы MSI Z370 Gaming Plus (страница 3)
реклама
Система охлаждения

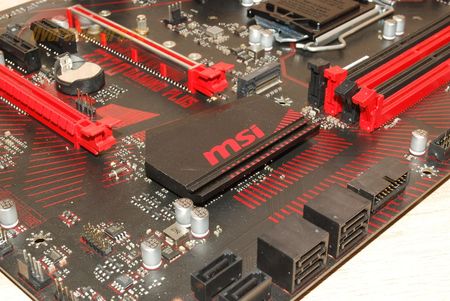

На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel Z370, фиксируется с помощью двух подпружиненных винтов и имеет довольно небольшие размеры и в сути – просто толстая пластина из алюминиевого сплава неровной формы с парой желобков.

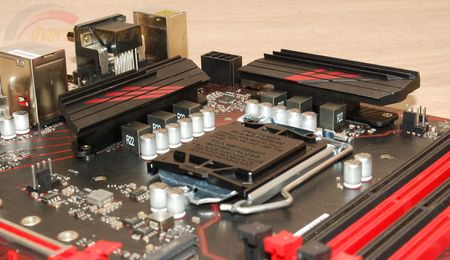

На подсистеме питания процессора установлены два отдельных радиатора, не контактирующих друг с другом.
реклама

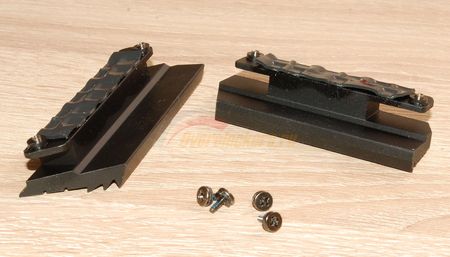

Они также крепятся на винтах, но уже без пружин. Радиаторы выполнены из алюминиевого сплава, небольшого размера, в качестве термоинтерфейса используются специальные прокладки.
Визуально наблюдаются признаки, что в скором времени у данной платы может проявиться характерная для материнских плат MSI проблема «текущих прокладок» - подтеки под радиаторами (вытекает диэлектрический силикон, которым пропитывают термопрокладки). Неприятная проблема косметического характера.
Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, два из которых – процессорные.
Размещение на плате дополнительных разъемов неравномерное: один размещен в левом верхнем углу около восьмиконтактного разъема дополнительного питания ATX, два разъема – над процессорным разъемом со смещением вправо, один разъем размещен в правом верхнем углу, еще один – в правом нижнем углу платы.
реклама
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

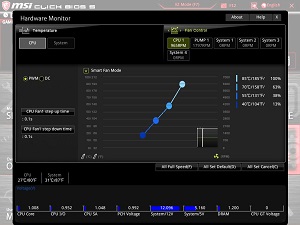

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.

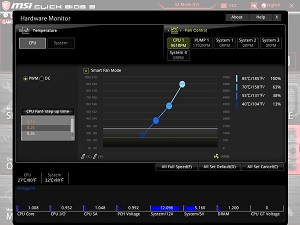

Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC. Можно задать время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры.
Полной остановки вентиляторов можно добиться, только активировав режим DC. В качестве источника температуры можно использовать датчики процессора и некий «System». По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1 и PUMP_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
