Подсистемы питания процессора и оперативной памяти
Архитектура процессоров Intel в исполнении LGA1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA.

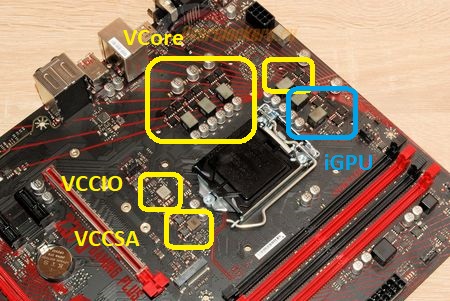

На рассматриваемой плате питание процессора построено по схеме: однофазный независимый преобразователь VCCSA, однофазный независимый преобразователь VCCIO, четырехфазный VCore и двухфазный iGPU под управлением общего ШИМ-контроллера uPI Semiconductor uP9508.
реклама

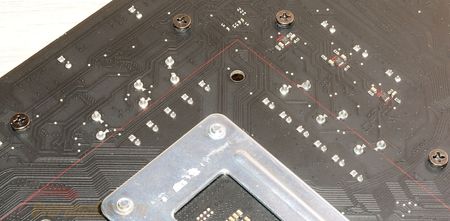

В качестве силовых элементов на каждую фазу VCore установлено по два Sinopower SM4503 и Sinopower SM4337, в iGPU – по одному Sinopower SM4503 и два Sinopower SM4337.
На всякий случай: напряжение VCCSA на дросселе находится на том выводе, который расположен вплотную к конденсаторам. Для замеров стоит обзавестись очень тонким щупом для мультиметра.

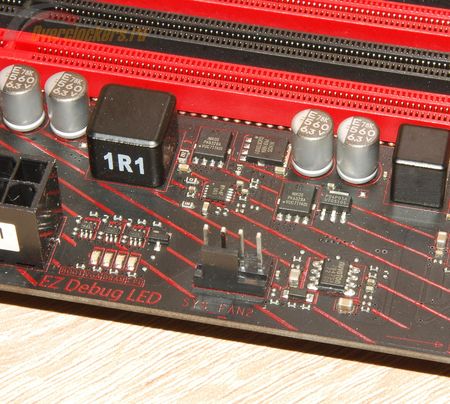

Однофазное питание памяти работает под управлением ШИМ-контроллера с маркировкой «8Y=4F», возможно, производства, Richtek. В качестве мосфетов – два Nikos PK632BA и один Nikos PK816BA.
Дизайн, прочая элементная база и особенности

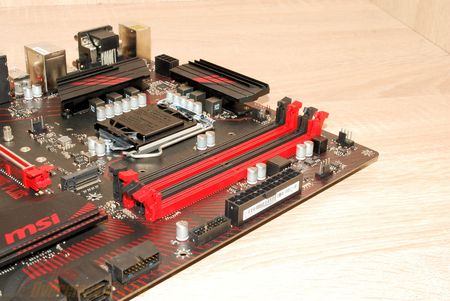

На рассматриваемой материнской плате установлено четыре слота для оперативной памяти.
реклама

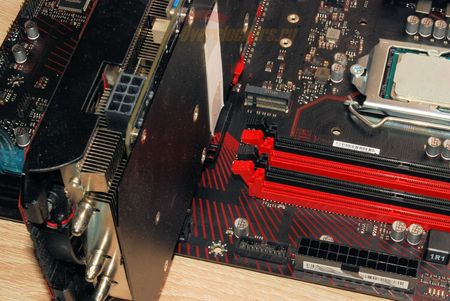

Слоты оснащены классическими защелками с обеих сторон, однако проблемой это не является: при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG защелки не будут заблокированы.
Для рассматриваемой платы MSI обещает поддержку до 64 Гбайт памяти в двухканальном режиме и частот вплоть до 4000 МГц (при этом в BIOS имеются и более высокие значения).
Но все значения свыше 2666 МГц сопровождаются отметкой «OC», что означает режима разгона. Это полностью соответствует спецификациям Intel на процессоры Coffee Lake: максимальная частота памяти составляет 2666 МГц, для более высоких значений есть множители, но их работоспособность не гарантируется.
