Обзор и тестирование материнской платы MSI Z370 Gaming Plus (страница 6)
реклама
Задняя интерфейсная панель
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 2.0;
- Один D-Sub и один DVI-D;
- Один DisplayPort;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Два USB 3.1 Gen1;
- Блок аудиоразъемов.
Слоты расширения

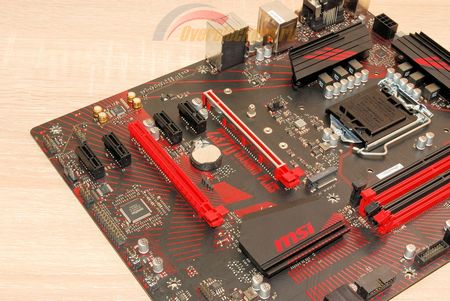

На плате установлено шесть слотов PCI-Express:
реклама
Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG физически является PCI-Express 3.0 x4 и подключен к набору системной логики Intel Z370. Так же, как и все четыре слота PCI-Express 3.0 x1.

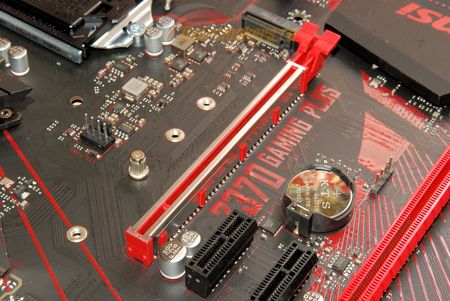

Здесь необходимо отметить, что верхний PEG помещен в алюминиевый кожух, который также припаян к материнской плате. Такая усложненная конструкция получила название «MSI PCI-E Still Armor», и, по заявлению MSI, позволяет лучше выдерживать физические нагрузки от видеокарт, оснащенных тяжелой массивной системой охлаждения.
Аппаратная составляющая BIOS
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.

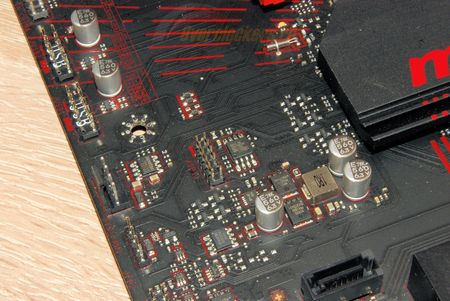

В данном случае это одна микросхема MXIC 25L128 объемом 128 Мбит, рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
