Тестовый стенд
Тестирование MSI Z370 Gaming Plus проводилось на следующей конфигурации:
- Процессор: Intel Core i5-8600K, штатный термоинтерфейс под теплораспределительной крышкой заменен на «жидкий металл» Thermal Grizzly Conductonaut («скальпирование процессора»);
- Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA 6 Гбит/с на базе контроллера JMicron JMS578;
- Корпус: открытый стенд;
- Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя» сборка 16299.309.
Разгон и нагрев

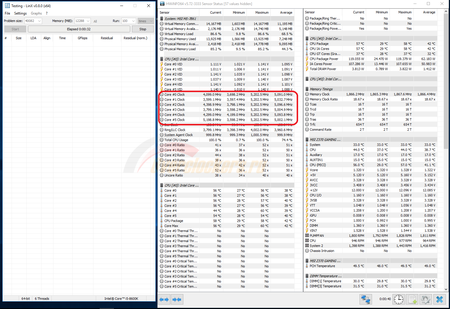

Первое, с чем мне пришлось столкнуться при разгоне – сброс частоты процессора при любых попытках разгона.
реклама

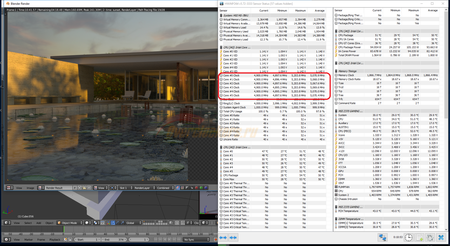

Можно, конечно, посетовать, что LinX – это не бытовая нагрузка, и пользователь проблем испытывать не будет. Но материнская плата сбрасывает частоты ЦП даже во вполне «обычном» Blender, пусть даже менее агрессивно.

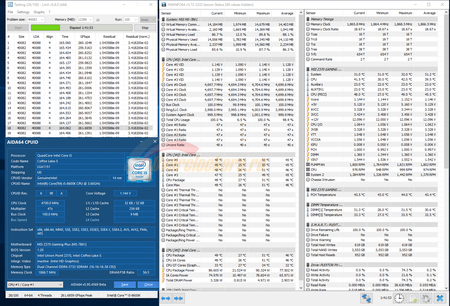

Дальше начался мучительный перебор различных режимов, чтобы сброс частот не происходил. За это пришлось заплатить суровую цену: отключить два ядра из четырех, а разгон ограничить частотой 4700 МГц с напряжением 1.14 В. При этом память разогналась до 3733 МГц с таймингами 16-16-16.

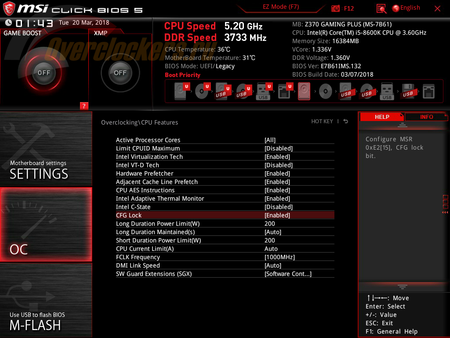

Спасибо участникам конференции Overclockers.ru jjxaker и Vadim++, которые подсказали мне мысль поэкспериментировать с лимитами. В BIOS по адресу O.C. > CPU Features необходимо отредактировать два параметра:
Long duration power limit (W)
реклама
По описанию MSI, данный параметр используется для установки максимального уровня TDP процессора для длительной работы.
Short duration power limit (W)
Второй лимит TDP, который срабатывает при продолжительной работе (дольше, чем описывается Long duration power limit).
Каюсь: я не стал подбирать значения этих параметров более точно: после ввода наугад значения «200» сброс частот прекратился (на значении «150» частота сбрасывается). Вообще, системная плата должна сама уметь управлять этими параметрами при разгоне процессора, и компания MSI даже прислала новую версию BIOS, которая пока не опубликована на сайте компании, но и в ней эта ошибка присутствует (версия 1.32).
Могу лишь заметить, что с подобным поведением встречаюсь впервые, даже сейчас у меня есть MSI Z370 Gaming Pro Carbon AC и там подобные манипуляции не требуются. Однако, судя по результатам поиска в сети, такое явление на материнских платах MSI наблюдается как минимум с Intel Z77 и, похоже, затрагивает лишь некоторые определенные модели, в основном бюджетного класса.

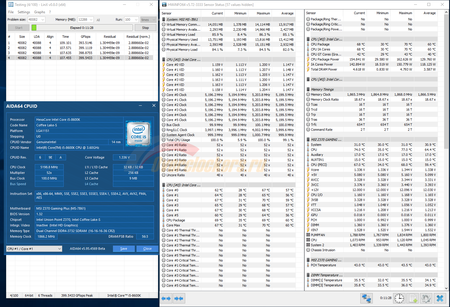

С другой стороны, а случайная ли это ошибка? Настораживает тот факт, что после ручной правки сброс частот прекратился, но при этом появился едва уловимый на слух свист, причем в момент завершения каждого цикла Linpack он меняется так, как будто плата «вздыхает». Обычно такой звук сопровождает последующий «фейерверк» из цепей питания. Я просто не рискнул при таком раскладе проводить полноценный продолжительный тест – нервы, извините, не железные (уточнение: ручная правка C-State лишь немного меняет свист, но не убирает полностью):

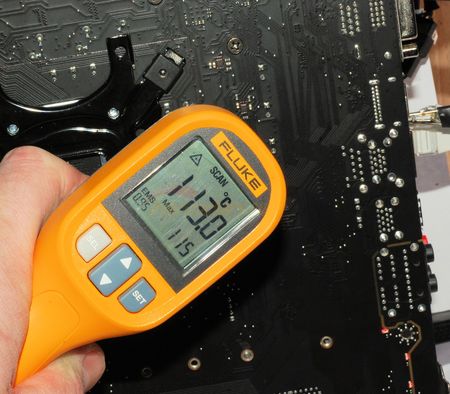

Максимум, что я еще проделал – замерил температуру цепей питания процессора без обдува:
К 115°C подобрались уже на первых минутах теста. Так себе результат… Кстати, тут защита не включилась, процессор продолжил работать на частоте 5200 МГц.
Разгон… тесты, делающие упор именно на память (например, TestMem5), исправно работают без сбоев на частоте 3733 МГц с таймингами 16-16-16, что не является пределом для данного комплекта оперативной памяти, но выше уже не запускалась сама плата.
