Дизайн и особенности платы, декоративная подсветка

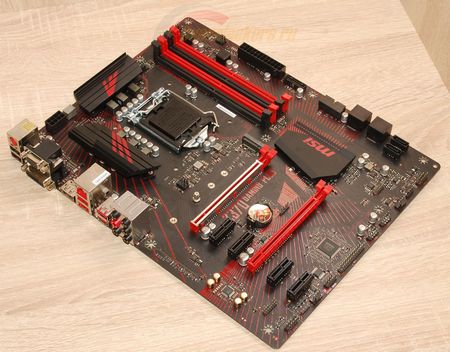

Плата выполнена типичном для плат MSI линейки Gaming черно-красном дизайне. На черный текстолит нанесены полосы красного цвета и они же согласованно размещены на радиаторах.

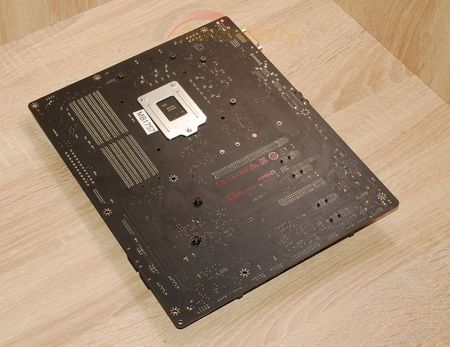

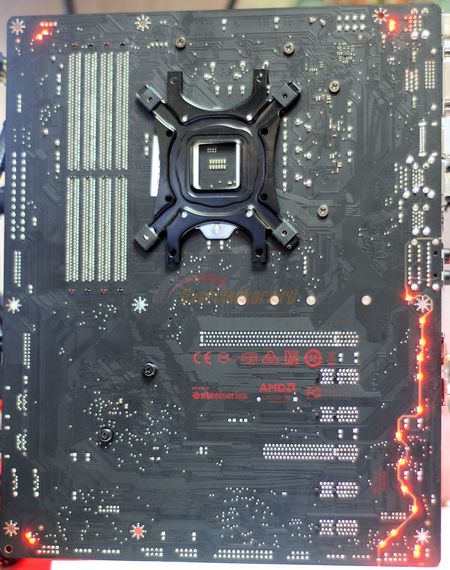

Декоративная подсветка имеется. С тыльной стороны платы распаяна цепочка светодиодов вдоль аудиотракта и по два светодиода в каждом углу,
реклама
Под защелками слотов PEG расположены светодиоды красного цвета, которые загораются при установке в слот какой-либо карта расширения (например, видеокарты). Эти диоды, в силу их расположения, практически не видны, да еще и закрываются установленной в слот картой расширения.

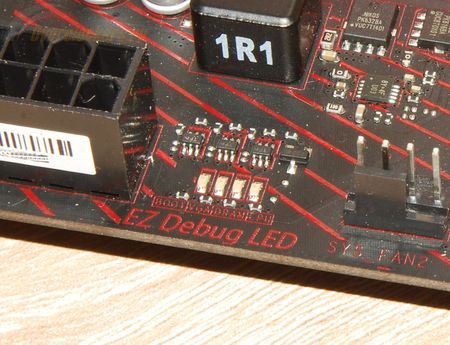

К подсветке можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.

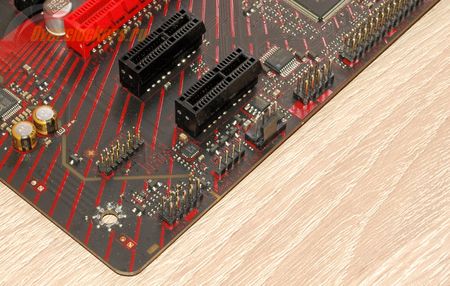

Помимо встроенной подсветки, на плате в левом нижнем углу установлен один разъем для подключения внешней светодиодной подсветки.

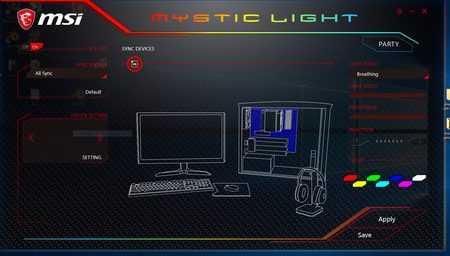

Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI MysticLight.
реклама
Встроенная в материнскую плату подсветка светится только красным, можно лишь менять режимы (плавная пульсация, резкое мигание, несколько вспышек с промежутком и т.д.)
