Задняя интерфейсная панель
Составной частью задней интерфейсной панели является съемная карта расширения – сетевой адаптер на двухдиапазонном контроллере Intel Dual Band Wireless-AC 8265, который, в дополнение к WiFi поддерживает Bluetooth версии 4.2.
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Четыре USB 3.1 Gen1 (белый разъем поддерживает технологию Q-Flash Plus, о которой речь пойдет ниже);
- Четыре USB 3.1 Gen1;
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Разъемы WiFi-антенн;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Блок аудиоразъемов и S/PDIF.
Все USB реализованы силами платформы AMD.
Слоты расширения, линии PCI-Express
реклама

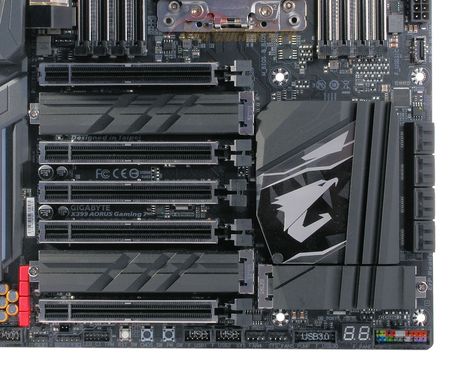

Процессоры AMD TR4 несут в себе контроллеры PCIe с поддержкой 64 линий PCI-Express 3.0. 4 линии используются для подключения набора системной логики AMD X399, остальные 60 находятся в полном распоряжении проектировщиков материнских плат для реализации различных разъемов и подключения дополнительных контроллеров.
- Первый слот является PCI-Express 3.0 x16 и подключен к процессору;
- Второй слот является PCI-Express 3.0 x8 и подключен к процессору;
- Третий слот является PCI-Express 2.0 x4 и подключен к набору системной логики AMD X399;
- Четвертый слот является PCI-Express 3.0 x16 и подключен к процессору;
- Пятый слот является PCI-Express 3.0 x8 и подключен к процессору;
- Все три M.2 являются PCI-Express 3.0 x4 и подключены к процессору (на всякий случай напомню, что SATA также поддерживаются);
Все слоты работают в указанных режимах постоянно, никаких переключений или отключений.
Все слоты PEG и разъемы M.2 имеют специальную усиленную конструкцию в лице металлической корпусировки с дополнительными точками пайки к материнской плате (Gigabyte Ultra Durable PCIe Armor), нацеленную на предотвращения повреждения слотов при установке устройство с большим весом.
Аппаратная составляющая BIOS, средства контроля, диагностики и управления

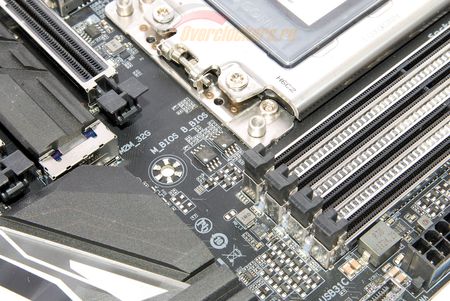

Как и в Socket AM4, процессоры Socket TR4 также несут в себе всю инициализирующую логику, а потому флеш-память располагается обычно рядом с процессорным разъемом. Gigabyte не стала отказываться от своей фирменной технологии дублирования, а потому микросхем две, обе – MXIC 25U12873F объемом 128 Мбит. Переключателей между микросхемами нет, реализация переключения при сбоях полностью программная, в силу этого в основной микросхеме для задействования резервной требуется сохранение целостности загрузчика.
Имеется технология аварийного восстановления микрокода BIOS и его обновления/отката по версии без необходимости установки процессора, памяти и/или видеокарты – Gigabyte Q-Flash Plus.
реклама
Чтобы воспользоваться ею, необходимо отформатировать на USB-флешку в файловую систему FAT32, разместить на ней файл с прошивкой (переименовав его в GIGABYTE.bin), вставить ее в соответствующий порт на задней интерфейсной панели и... просто ждать. Система автоматически определит наличие накопителя с файлом и запустит процесс прошивки, в ходе которого на плате будет мигать индикатор FBIOS_LED, который расположен рядом с USB-портом с поддержкой Q-Flash Plus на задней интерфейсной панели.
Процесс прошивки должен занять 2-3 минуты, после чего индикатор мигать перестанет, и система перезапустится автоматически. Плохо, что инженеры Gigabyte полагаются на автоматическое срабатывание Q-Flash Plus, лучше было бы доверить запуск пользователю по кнопке.

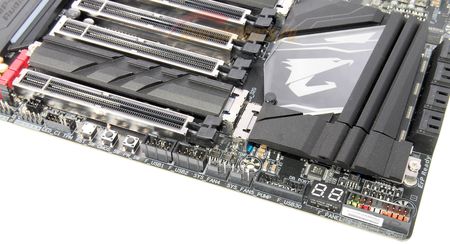

По нижнему краю платы установлены индикатор POST-кодов, кнопки включения (PW_SW), сброса настроек BIOS (CMOS_SW) и перезагрузки (RST_SW)
Стоит попинать инженеров Gigabyte: идея вклинить в один ряд с кнопками управления кнопку сброса настроек BIOS – идея просто отличная, самое оно по ошибке сбросить собственные труды по изменению параметров BIOS…
На всякий случай: тактовый генератор на плате отсутствует, инженеры Gigabyte отдали предпочтение встроенному в процессор, а потому изменять частоту BCLK нельзя.
