Обзор и тестирование материнской платы Gigabyte X399 Aorus Gaming 7 (страница 5)

Под разъемом основного питания ATX мы найдем колодку USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), что интересно, реализована она посредством дополнительного контроллера ASMedia ASM1143, расположенного чуть ниже. Сам контроллер подключен к набору системной логики AMD X399 двумя линиями PCIe 2.0. Хотя сам контроллер поддерживает два порта USB, данная колодка использует только один из них.

Устройства с таким типом подключения очень редки и обладают несколько нескромными ценами. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 встречается в заграничной рознице по цене порядка $20, а фронтальная панель Lian Li PW–IC2DAH85 и вовсе примерно $55.

Не стоит обольщаться: менее «породистые», нежели Lian Li, производители тоже не отличаются скромностью аппетитов. Например, незатейливые конструктивно кабели USB 3.1 Front Panel Header to USB-C Type-C от неких ChenYang Technologies и Bestar продаются по ценам порядка $16 и выше даже на Aliexpress.

Дисковая подсистема может базироваться на восьми накопителях с восьмиконтактным интерфейсом SATA 6 Гбит/с.

Еще три накопителя можно установить в имеющиеся на плате посадочные места M.2 (поддерживаются PCIe/SATA и NVMe/AHCI), два из которых могут принять устройства типоразмеров 2260, 2280 и 22110, а одно – 2242, 2260 и 2280.

Все разъемы могут работать одновременно, допускается конфигурирование RAID-массивов, в том числе, и из SSD-накопителей с интерфейсом PCI-Express с протоколом NVMe (сборку такого массива мы рассмотрим в разделе тестирования).

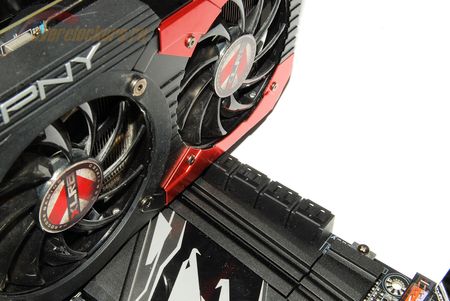

Установка видеокарты с массивной системой охлаждения в верхний PEG не приведет к полной блокировке даже верхних разъемов SATA.

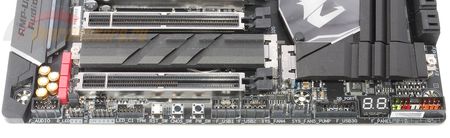

По нижнему краю платы размещены (справа налево):

• Заключенную в пластиковый корпус колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, индикаторы активности, системный динамик);
• Индикатор POST-кодов;
• Колодка USB 3.1 Gen 1 для подключения двух портов;
• Разъемы SYS_FAN5_PUMP и SYS_FAN4 для подключения вентиляторов и помпы системы жидкостного охлаждения, над ними – двухконтактный разъем для подключения комплектной термопары;
• Две колодки USB 2.0 для подключения четырех портов;
• Кнопки включения (PW_SW), сброса настроек BIOS (CMOS_SW) и перезагрузки (RST_SW);
• Колодка для подключения модуля шифрования TPM;
• Три разъема и перемычку для светодиодной подсветки (рассмотрели выше);
• Колодку фронтальной аудиопанели корпуса системного блока.

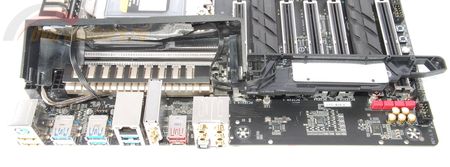

Правый край платы скрыт под пластиковым кожухом, который при желании можно снять, открутив несколько винтов.

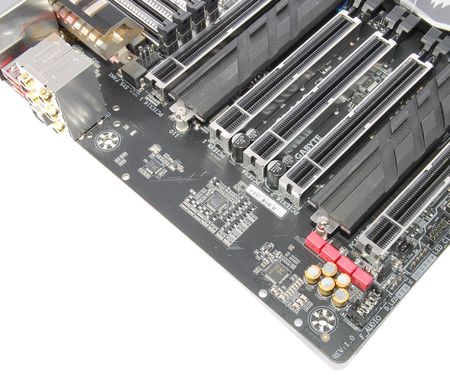

Здесь мы найдем гигабитный сетевой контроллер Rivet Network Killer E2500, контроллер ввода-вывода (I/O) ITE IT8295FN (системный мониторинг, обороты вентиляторов и т.д.) и звуковой тракт.

Звуковой тракт построен на базе контроллера Realtek ALC1220, которому сопутствует группа из пяти «Hi-End-конденсаторов» Nichicon и четыре пленочных конденсатора WIMA.

Сама Gigabyte характеризует их как «конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему Aorus AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов».

Вопреки ожиданиям, дополнительные усилители не установлены, используются только встроенные в Realtek ALC1220. Не хватает также еще одного элемента: аудиотракт не изолирован от остальной части платы участками текстолита без токопроводящих слоев.

Интересно, почему Gigabyte отказалась от столь привычного технического приема? Сочтен неэффективным?
