Обзор и тестирование материнской платы Gigabyte X399 Aorus Gaming 7 (страница 4)

Подсистемы питания процессора и оперативной памяти

Процессоры в исполнении Socket TR4 не только архитектурно идентичны Socket AM4, схема их подсистемы питания также аналогична: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.

Однако на Socket TR4 свои нюансы все же имеются: немалый уровень энергопотребления процессора вкупе с тотальным дефицитом места из-за колоссальных размеров процессорного разъема и наличия восьми слотов памяти привели к «географическому» разделению преобразователей питания, формирующих указанные напряжения. В итоге первый (CPU VCore) остался над процессорным разъемом, второй (CPU NB/SoC) – на подавляющем числе материнских плат перемещен под процессорный разъем и лишен собственного теплоотвода. Рассматриваемая материнская плата Gigabyte отклоняется от этой схемы: на ней преобразователь CPU NB/SoC вынесен влево, за слоты оперативной памяти и полностью обособлен от CPU VCore – у него даже ШИМ-контроллер собственный.

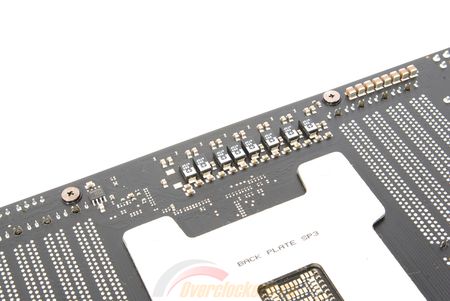

Восьмифазный преобразователь работает под управлением ШИМ-контроллера International Rectifier IR35201 и базируется на DrMOS-микросхемах International Rectifier IR3556M (IR с некоторых пор стала частью в Infineon, поэтому не удивляйтесь, что ссылка ведет на сайт последней). Суммарная мощность преобразователя – до 400 А. С тыльной стороны платы распаяны 8 планарных конденсаторов емкостью 680 мкФ каждый.

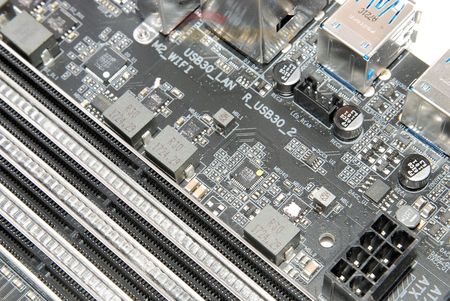

Преобразователь питания CPU NB/SoC двухфазный, также управляется International Rectifier IR35201 (это при том, что контроллер может управлять восемью фазами, серьезная расточительность со стороны Gigabyte) и базируется на IR3556M.

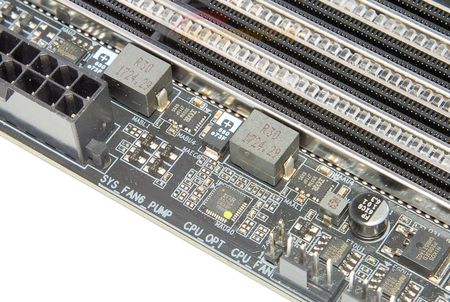

Исходные +12 В на преобразователь питания процессора поступают через два разъема ESP12V, которые в жуткой тесноте размещены в левом верхнем углу платы, наверное поэтому они не оба восьмиконтактные.

Плата никак не контролирует подключение питания к обоим разъемам и запускается даже если использовать один только четырехконтактный разъем. Поступать так на практике не стоит, если нет желания повредить разъем: под нагрузкой возникают серьезные токи, особенно в разгоне.

Питание памяти также раздельное (как, кстати, и на конкурирующем LGA2066) – группы из четырех слотов каждая питаются от отдельных идентичных двухфазных преобразователей.

ШИМ-контроллеры - International Rectifier IR3570A (очередное расточительство – этот контроллер может управлять пятью фазами). Транзисторные сборки DrMOS – IR3553M.

Дизайн, прочая элементная база и особенности

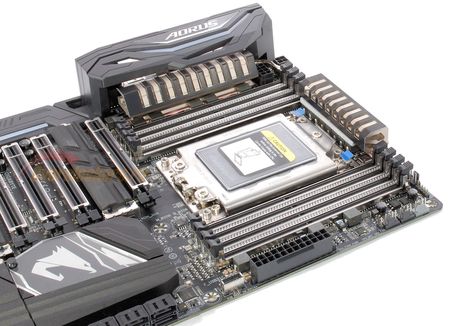

На плате установлено восемь слотов памяти DDR4, которые разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.

Gigabyte указывает на поддержку до 128 Гбайт памяти с частотой 2133, 2400 и 2667 МГц, а также в режиме разгона («OC», расшифровывается как «возможно, но не гарантируется») – 2800, 2933, 3200, 3333, 3466 и 3600 МГц. На деле в BIOS плате есть множители и для более высоких частот 3866 и 4000 МГц. Реальная работоспособность часто зависит, помимо очевидных моментов вроде памяти и пользователя, от везения с конкретным экземпляром процессора (не забываем, что в сути TR4 – это сборка из кристаллов Summit Ridge / Zeppelin со всеми их плюсами и минусами, хоть и прошедших дополнительный отбор).

При сборке нужно учитывать рекомендации Gigabyte, построенные на основе спецификаций AMD. При наличии четырех модулей первыми необходимо занимать второй и четвертый слоты по счету от процессорного разъема. С двумя модулями правило аналогично, за исключением того, что нужно занимать правые от процессорного разъема слоты. Шесть – остаются свободными ближние к процессорному разъему слоты.
