Вступление
В данной статье речь пойдет о нестандартных материнских платах, инновациях, которые внедряли производители в свои продукты, а также направлениях, разработанных в прошлом веке, и результатах их трансформации в нынешнее время в современные системные платы.
Забегая вперед скажем, что основное внимание в рамках нового материала будет уделено мощности, звуку и дизайну моделей прошлых поколений.
Мощность
реклама
Любому процессору нужно специальное питание, которое должно обеспечить его рабочим и безопасным напряжением. На первых платах регулятор напряжения CPU (Voltage Regulator Module, VRM) иногда устанавливался в материнскую плату в виде отдельного модуля. Такие внешние VRM можно было встретить на системных платах с разъемами Socket 3, 8 и других.
Основное назначение VRM заключается в формировании нужного напряжения/напряжений для питания процессора. Раньше, в доцифровую эпоху, регулировка напряжения на ЦП заключалась в подаче одного-единственного значения, например 5 В, 3.3 В, 2.2 В и так далее. В настоящее время современный процессор во время повседневной работы может переходить в различные рабочие стадии (или состояния), каждая со своим специальным напряжением. Этим теперь занимается электроника.
Если взглянуть на современную материнскую плату, то вокруг разъема процессора можно увидеть сложную многофазную систему питания CPU, куда входят полимерные конденсаторы с повышенным сроком службы, полевые транзисторы с низким сопротивлением, дроссели с ферритовым сердечником и прочие компоненты, которые вместе и составляют преобразователь питания.

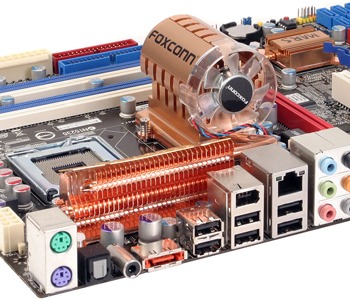

Или вот еще один современный вариант:
реклама
Думаю, все помнят революционные в этом плане процессоры семейства Haswell с интегрированным под крышкой регулятором напряжения? Габариты интегрированного VRM составляют всего-навсего 13 x 8 мм. Данный iVRM состоит из 20 ячеек, размер каждой составляет 2.8 кв. мм.
Несмотря на эти миниатюрные размеры, каждая ячейка включает 16 независимых силовых фаз и способна выдерживать силу тока равную 25 А. Проще говоря, стильно, мощно и современно. Но на данном этапе развития Intel отказалась от iVRM, хотя в будущем возможно вернется к этой технологии. А раньше было по-другому, никаких твердотельных конденсаторов и цифровых микросхем управлением питания.
Начнем с материнской палаты производства ECS модель UM8810PAIO, Socket 3. Перед нами, можно сказать, обычная системная плата, поддерживающая 486-е процессоры всех производителей. Но с одной особенностью – внешним VRM.
Без этого VRM на процессор подается одно-единственное напряжение, равное 5 В. Этого достаточно для ранних версий 486-х, например для ЦП Intel 486DX2 с частотой 25-66 МГц, а вот для Intel 486DX4 100 МГц уже многовато, поскольку 486DX4 производились по более тонкому техпроцессу и требовали пониженного напряжения 3.3 В.
Как раз для поддержки более современных процессоров в плату устанавливался отдельный выносной модуль VRM. Выбор нужного напряжения осуществлялся с помощью перемычки, как и всё, на такого рода материнских платах.
реклама
Мода на внешние VRM сохранилась и далее. Данные модули широко применялись в серверном сегменте. Например, вот так выглядит VRM, установленный в системную плату Socket 8.
А вот так – сам разъем для VRM:
Прогресс не стоял на месте, VRM становились все более сложными и увеличивались в размерах. Ниже на снимке представлены оба варианта VRM для сравнения.
Тем не менее, применение внешних VRM не стало стандартом, скорее исключением.
