Обзор и тестирование материнской платы ASRock Fatal1ty X299 Gaming K6 (страница 7)
реклама
Аппаратная составляющая BIOS, средства диагностики и управления

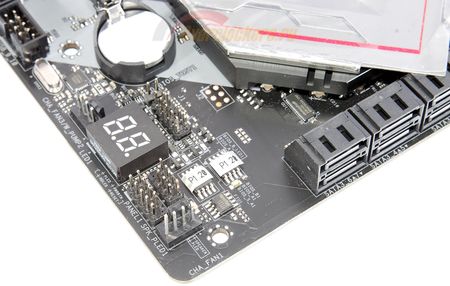

Кнопок включения/выключения на плате не имеется, зато установлен светоиндикатор диагностических кодов (POST-кодер), который загорается в момент запуска системы и работает до передачи управления загрузчику операционной системы, после чего гаснет.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. На плате установлено две несъемных микросхемы флеш-памяти объемом 128 Мбит каждая, микросхемы сопровождаются светодиодами, свечение одного из которых сигнализирует об используемой в данный момент микросхеме. На микросхемы наклеены этикетки с указанием заводских версий BIOS, прошитых в них при изготовлении платы.
Интересен факт наличия двух колодок (на два и девять контактов) рядом с микросхемами, описание которых отсутствует в инструкции к материнской плате. На деле, путем прозвонки мультиметром, стало ясно, что девятиконтактная колодка на самом деле является разъемом для подключения программатора для перепрошивки микросхем BIOS, причем похоже прошиваться будут сразу обе микросхемы одновременно. Двухконтактная колодка – один контакт является «землей», а суть второго уловить не удалось.
реклама

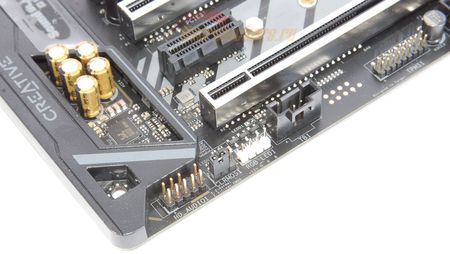

Немало огорчает расположение перемычки сброса настроек BIOS, которую инженеры ASRock поместили в правом нижнем углу платы – доступ к такому расположению перемычки будет ограничен.
Впрочем, как мы уже видели несколькими абзацами выше, на задней интерфейсной панели материнской платы имеется специальная кнопка, выполняющая аналогичную задачу, поэтому проблем с выполнением этой задачи у пользователя возникнуть не должно.
Возможности BIOS Setup
Модель | ASRock Fatal1ty X299 Gaming K6 |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | P1.20 от 24 июля 2017 года |
BCLK | От 90 до 2000 МГц с шагом 0.0625 МГц |
PCIe | От 90 до 2000 МГц с шагом 0.0625 МГц |
Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 1200 до 4400 МГц, в т.ч. 1866 / 2000 / 2133 / 2200 / 2400 / 2600 / 2666 / 2933 / 3000 / 3200 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4266 / 4400 Тайминги задаются как единообразно, так и по каналам раздельно |
Множитель процессора CPU Core |
От 7 до 80 с шагом 1 |
Множитель процессора CPU Mesh |
От 12 до 80 с шагом 1 |
Напряжение CPU Core | - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону - изменение базового напряжения, относительно которого задается сдвиг - фиксированное значение от 0.800 до 2.000 В с шагом 0.001 В |
Напряжение CPU Mesh | - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону - изменение базового напряжения, относительно которого задается сдвиг - фиксированное значение от 0.800 до 2.000 В с шагом 0.001 В |
Напряжение интегрированного преобразователя питания процессора | - положительной или отрицательной надбавкой от -0.100 до +0.300 с шагом 0.010 В - фиксированное значение от 0.900 до 3.000 В с шагом 0.005 В |
Напряжение CPU VCCIO | - фиксированное значение от 0.850 до 2.000 В с шагом 0.005 В (в разделе Voltage Configuration) - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону (в разделе FIVR Configuration) |
Напряжение CPU VCCSA | - фиксированное значение от 0.900 до 2.000 В с шагом 0.005 В - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону (в разделе FIVR Configuration) |
Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1, Level 2, Level 3, Level 4, Level 5 |
Напряжение оперативной памяти | Auto, от 1.100 до 2.000 В с шагом 0.005 В, слоты разбиты на две группы по 4 слота и для каждой напряжение задается отдельно |
Прочие напряжения | 1.0 V PCH, PCH PLL, CLK VDD, VTTM, VPPM |
Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
Функционал BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: только USB и FAT16/32 Файловая система NTFS не поддерживается |
Secure Boot | По умолчанию отключено |
