Обзор и тестирование материнской платы ASRock Fatal1ty X299 Gaming K6 (страница 5)

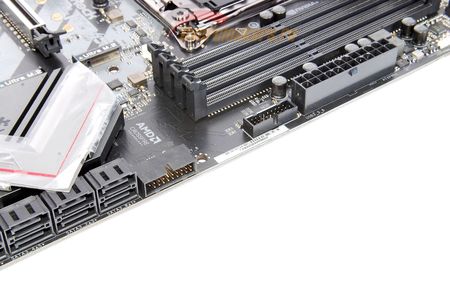

Под разъемом основного питания ATX расположено две 20-контактных колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад интерфейс USB 3.0). Одна ориентирована перпендикулярно, вторая – параллельно поверхности плоскости материнской платы (как мы видели на фото чуть выше, применение «лежачего» разъема USB очень даже оправданно).

Весьма забавен тот факт, что эти порты подключены к Intel Z299 не напрямую: с тыльной стороны платы установлен «хаб» ASMedia ASM1074 – микросхема-разветвитель, «превращающая» два USB 3.1 Gen 1 в четыре.

Зачем так сделали инженеры ASRock, остается только гадать: сам по себе Intel X299 поддерживает десять USB 3.1 Gen1, а помимо этого контроллера ASMedia ASM1074, использующего два порта в качестве точки подключения, на ASRock Fatal1ty X299 Gaming K6 имеется лишь еще четыре USB 3.1 Gen1 – на задней интерфейсной панели.

Итого из десяти USB 3.1 Gen1 у Intel X299 задействовано лишь шесть. Напрашивается вывод, что в данной материнской плате используются не совсем полноценные кристаллы Intel X299, которые достаются ASRock с дисконтом, перекрывающим стоимость контроллера ASMedia, сопровождающей его флеш-памяти, контроллера питания и еще ряда мелкой обвязки, а также распайку всего этого на материнской плате.

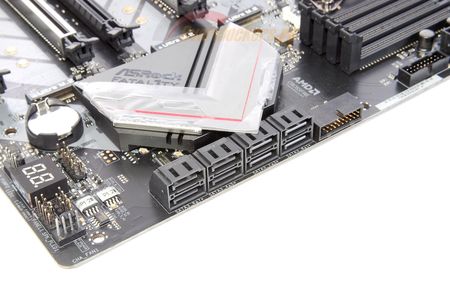

Ниже колодок USB, реализованных столь странным образом, размещено восемь разъемов SATA 6 Гбит/с, два из которых частично накрывает декоративная накладка радиатора. Все SATA реализованы посредством возможностей набора системной логики Intel X299, дополнительных контроллеров здесь не применятся.

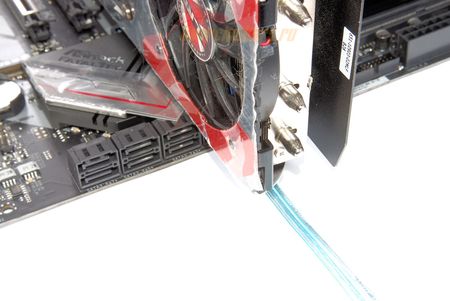

Все они ориентированы параллельно плоскости платы (так называемые «лежачие» разъемы) и обладателей массивных длинномерных видеокарт традиционно ожидают ограничения доступа к ним. Например, при установке длинномерной массивной видеокарты в верхний PEG окажется затруднен доступ к двум верхним разъемам SATA:

А задействование второго основного PEG приведет к ограничению доступа к двум нижним SATA 6 Гбит/с. Впрочем, таковы ограничения формата, места для «маневров» тут практически нет.

Про работу восьми разъемов SATA и трех посадочных мест M.2 речь пойдет немного ниже – тут свои нюансы.

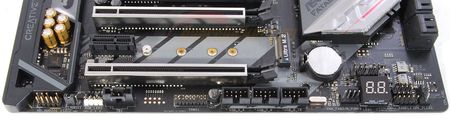

По нижнему краю платы мы найдем (перечисление справа налево):

• Разъем SHA_FAN1 для подключения вентилятора;
• Две колодки для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
• Индикатор POST-кодов и колодку BIOS_TEST1, о которых поговорим в соответствующем разделе ниже;
• Разъем CHA_FAN3/W_PUMP2 для подключения вентилятора или системы жидкостного охлаждения;
• Три колодки для подключения портов USB 2.0 (по два на каждую колодку);
• Колодку для подключения модуля шифрования TPM;
• Колодку для подключения кабеля от карты расширения с интерфейсом Thunderbolt;
• Колодку для подключения светодиодной RGB-ленты;
• Перемычку сброса настроек BIOS;
• Колодку фронтальной аудиопанели корпуса системного блока.

Правый край платы во многом скрыт под пластиковым кожухом, который при желании можно снять, благо прикручивается он всего лишь несколькими винтами.

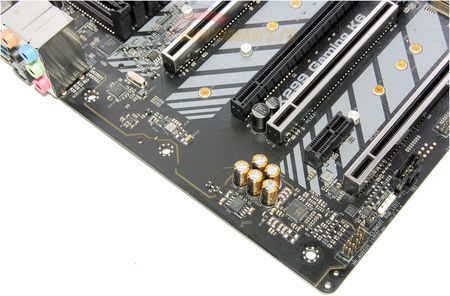

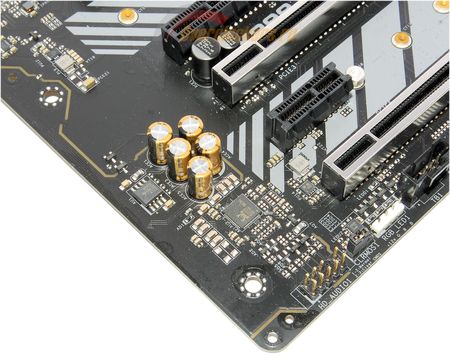

Аудиотракт построен на сочетании очень модных ныне «Hi-End-конденсаторов» Nichicon, аудиоконтроллера Realtek ALC1220 и усилителя Texas Instruments NE5532. При этом встроенный в ALC1220 собственный усилитель используется для разъемов фронтальной аудиопанели корпуса системного блока, а TI NE5332 – для разъемов задней интерфейсной панели материнской платы.

Разумеется, во избежание потерь качества в передаче звука в результате окисления, контакты колодки для подключения фронтальной панели корпуса системного блока позолочены (а вот аудиоразъемы задней интерфейсной платы почему-то остались без подобного оснащения). Попутно, с целью снижения уровня электромагнитных наводок от остальных элементов платы, аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев.

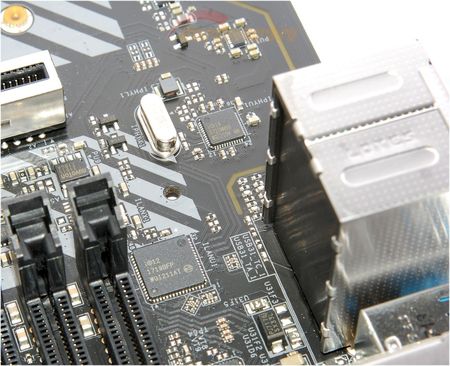

Сетевой стек на плате реализован сразу двумя контроллерами, в роли которых используются гигабитные Intel i219V и Intel i211AT.

Данные контроллеры можно объединять в режим Teaming.
