Подсистемы питания процессора и оперативной памяти
Архитектура подсистемы процессоров Intel в исполнении LGA2066 довольно сложна. Вкратце: в процессоры интегрирован собственный преобразователь питания, требующий на входе от материнской платы подачи лишь одного напряжения VRIN величиной 1.8 В, которое затем преобразуется в нужные процессору напряжения, в т.ч. VCore для процессорных ядер, кэшей, кольцевого интерфейса и ряда других элементов. Однако формирование VCCIO и VCCSA все также так же осуществляется материнской платой.
Весьма своеобразно реализовано питание на ASRock Fatal1ty X299 Gaming K6. На плате установлено только два ШИМ-контроллера Intersil ISL69138 (цифровой контроллер, поддерживающий до семи фаз) и один неопознанный, а не четыре или пять, как следовало бы ожидать.

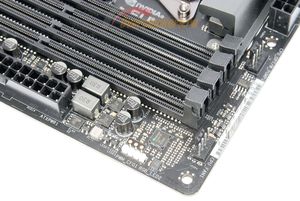

По две фазы реализовано для питания оперативной памяти, причем у каждой из групп из четырех слотов справа и слева платы по одному собственному такому преобразователю.
реклама

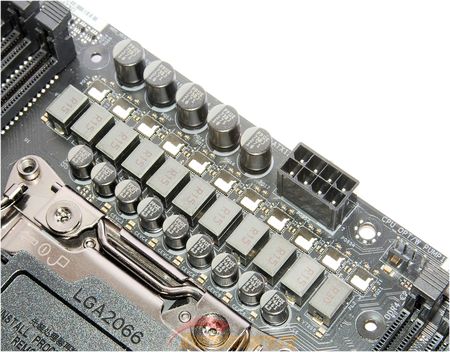

ASRock заявляет о наличии 11 фаз питания процессора, и как это водится, на деле это не совсем так: из 11 дросселей только у 10 напряжение соответствует VRIN (которое, кстати, на данной материнской плате изначально увеличено с 1.8 В до 2.1 В - явно с целью уменьшения токов и, как следствие, нагрева), еще на одном дросселе (можно видеть, что даже его маркировка – R30, а не R15, как у остальных) – VCCSA. Напряжение VCCIO, которое также технически является процессорным, расположено внизу под процессорным разъемом, а не в группе 11 дросселей над процессорным разъемом.

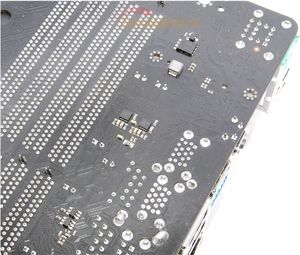

Переворачиваем материнскую плату и видим, что под каждым из преобразователей питания памяти установлено по две микросхемы с маркировкой «5962», которые явно исполняют роль драйверов фаз (тем паче, что в цепях питания памяти использованы SinoPower SM7341EHKP, которые суть есть два транзистора в одном корпусе без драйвера).

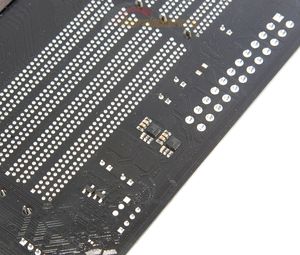

Под цепью питания процессора с тыльной стороны материнской платы мы находим пять микросхем с маркировкой «17AFXJGX», которые играют роль удвоителей фаз основного входного питания процессора (VRIN) – это Intersil ISL6617A.
Использованные в фазах основного входного питания процессора и VCCSA микросхемы Intersil ISL99227 способны выдать ток силой до 60А.
реклама

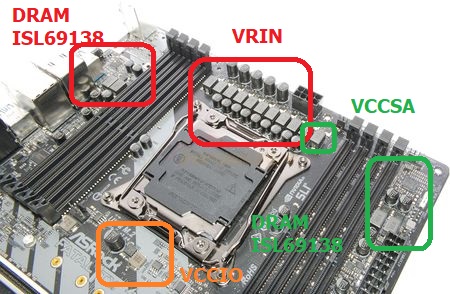

Итого имеем: VCCIO отдельно на своем преобразователе и ШИМ-контроллере, а двумя ISL69138 управляются четыре фазы памяти, пять фаз VCore и одна фаза VCCSA. Наиболее логично смотрится схема использования одного ISL69138 для управления одним преобразователем питания памяти и VCore, а второго – для управления другого преобразователя питания памяти и однофазного преобразователя VCCSA.

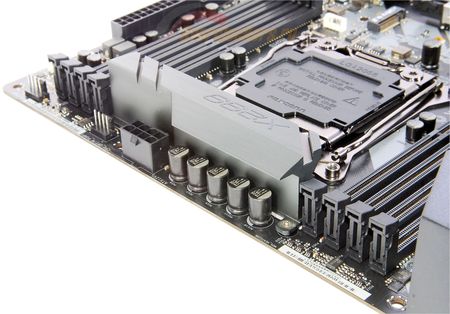

Разъем дополнительного питания ATX расположен по верхнему краю платы так, что его защелка может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).
Но это явление стандартно для всех плат LGA2066 с восемью слотами памяти в силу их планировки.
Дизайн, прочая элементная база и особенности
Ныне в моду входит оснащение слотов памяти «броней» из металлических кожухов, но на рассматриваемой плате ASRock этого нет – простая «классика». Сами слоты разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Причины применения такой конструкции имеет разве что декоративное свойство: самый верхний слот на плате является PEG и отстоит настолько далеко, что никаких проблем не возникнет в принципе даже при установке массивных видеокарт с усилительной пластиной на тыльной стороне, как, например, используемая для проверки Nvidia GTX1080 в исполнении PNY.
Работоспособность слотов памяти зависит от типа установленного процессора, при эксплуатации самых младших Intel Core LGA2066, обладающих всего двумя каналами памяти, рабочими будут лишь четыре слота – те, которые расположены справа от процессорного разъема (слоты между процессорным разъемом и задней интерфейсной панелью отключатся). Стоит напомнить, что Intel выпускает в исполнении LGA2066 два типа процессоров – с двумя (до четырех модулей) и четырьмя (до восьми модулей) каналами памяти. Об этом же напоминает и специальная листовка в комплекте материнской платы.
