Система охлаждения

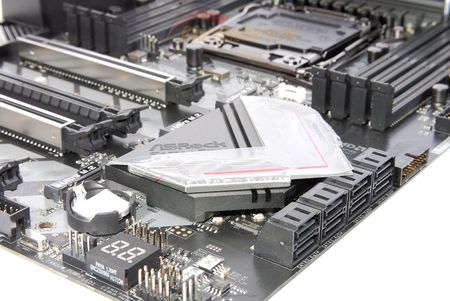

На плате установлено два радиатора. Установленный на микросхеме набора системной логики Intel X299 радиатор изначально покрыт упаковочной пленкой, которую можно снять.
Радиатор монолитный, крепление осуществляется с помощью двух подпружиненных винтов.

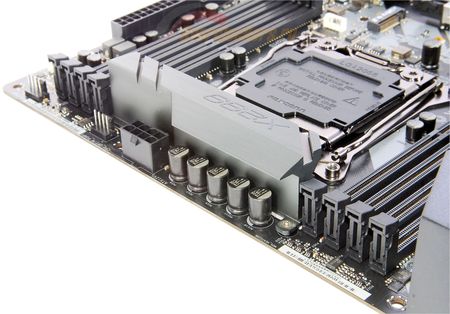

Установленный на элементах цепей питания процессора радиатор также фиксируется на подпружиненных винтах.
реклама

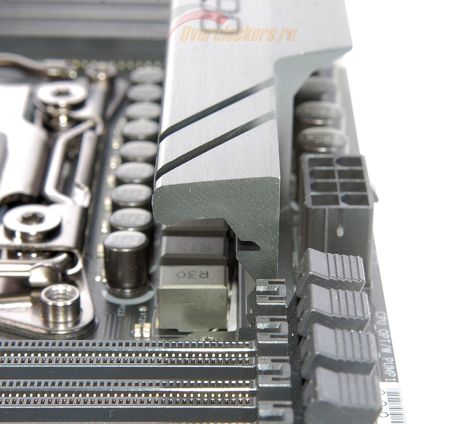

Однако, при всей кажущейся основательности, на самом деле он довольно слабый: в его форме присутствует пара довольно тонких мест явно декоративного характера (но низкой ценности в силу того, что они практически не видны), явно ограничивающих отвод тепла от подошвы к верхней части.
Сам по себе радиатор «глухой», сквозных отверстий в нем не имеется. При установке системы жидкостного охлаждения процессора стоит озаботиться его обдувом – в тестах, о которых подробнее речь пойдет ниже, температура уходила за отметку в 110°C с далеко не самым продвинутым процессором семейства LGA2066.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
реклама
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах, а вот обладателям старых вентиляторов с трехконтактным подключением придется обходить стороной разъем CPU_FAN1, а на разъеме SYS_FAN3/W_PUMP2 придется вручную активировать режим DC Mode. Разъемы с пометкой «W_PUMP» в названии имеют увеличенный до 1.5 А предел по току и рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения (остальные разъемы имеют стандартный порог в 1 А).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Регулировка отключена») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от 30° до 100°C), таких порогов присутствует четыре.
Можно задавать задержку реакции системы на изменение температуры (доступны задержки в 12, 25, 51, 76, 102, 127, 153, 178 и 204 секунд). Для всех разъемов, кроме CPU_FAN1, можно выбирать источник значения температуры (для разъема CPU_OPT/W_PUMP1 тоже), в роли которого может выступать температурный датчик, как в процессоре, так и на материнской плате (предположительно – кристалл набора системной логики). Уровень оборотов вентилятора можно задать 0% и полная остановка происходит на самом деле.
Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.
Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.
