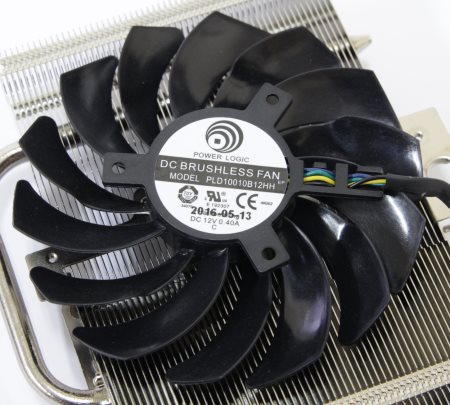

Что касается двигателя, то здесь используется модель Power Logic PLD10010B12HH. Еще в прошлый раз при обзоре системы охлаждения, я обратил внимание на изменившуюся форму лопастей. Они стали более дугообразными, что позволило снизить шум на тех же оборотах. Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из нескольких элементов.
реклама

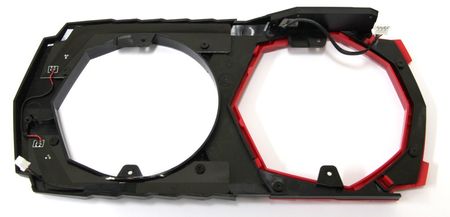

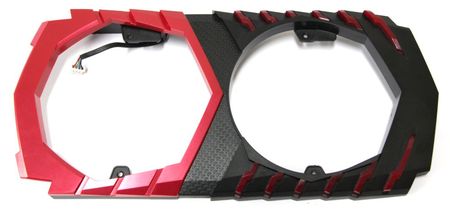

С обратной стороны мы видим, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме этого мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами.

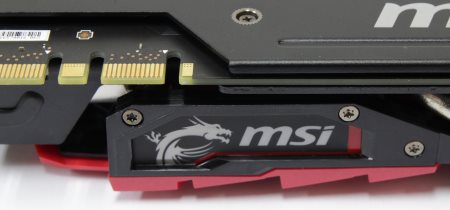

Соответственно эти элементы светятся исключительно красным цветом, но зато можно настроить через программу Gaming APP различные эффекты мерцания. В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа, и на этот раз уже всеми цветами радуги.

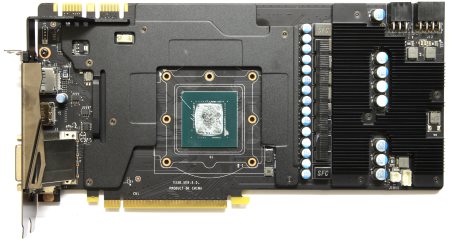

После демонтажа системы охлаждения нам открывается вид на закованную в пластины поверхность карты. С первого же взгляда может показаться, что здесь все то же самое, что и на MSI GTX1080 Gaming Z, включая печатную плату.

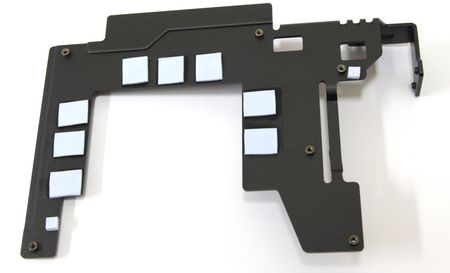

Например, тут также сверху мы можем обнаружить специальную пластину, которая обеспечивает дополнительную жесткость конструкции и отводит тепло от микросхем памяти. Она изготовлена из алюминиевого сплава, окрашена в черный цвет и крепится несколькими винтами сзади.
реклама
Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками. В правой части также разместился небольшой радиатор.
Он тоже изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используются различные терморезинки. Крепление осуществляется при помощи нескольких винтов жестко к задней пластине. После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.

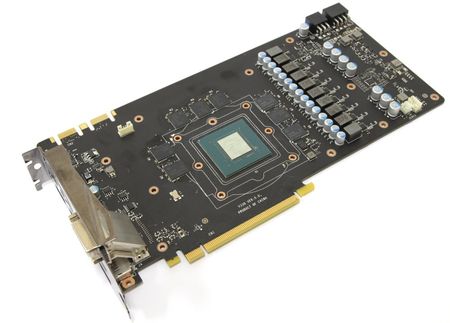

Поверхность выглядит огромной и пустой. Однако, теоретически чем больше площадь тем лучше отводится тепло. Ведь никто не отменял того, что в процессе работы сама печатная плата тоже нагревается.

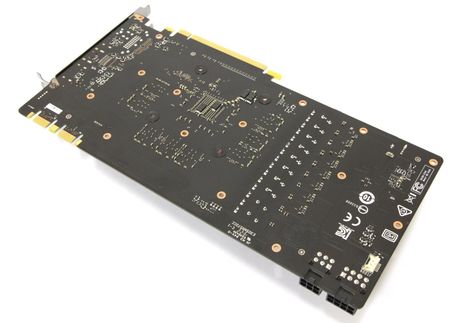

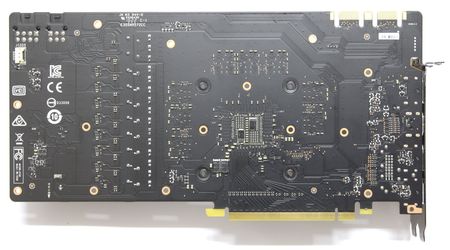

Сзади элементов тоже маловато, однако здесь мы можем обнаружить точно такой же разъем для подключения блока светодиодов задней пластины как на карте MSI GTX1080 Gaming Z. Теперь логично провести полное сравнение.
