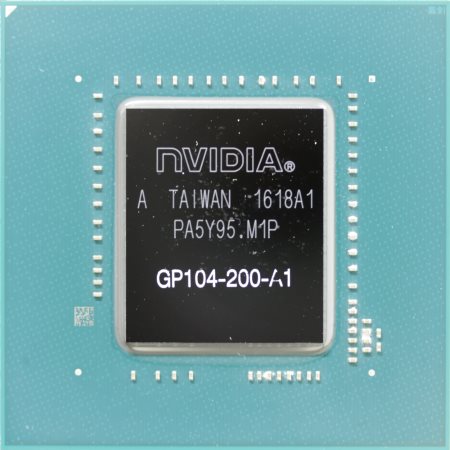

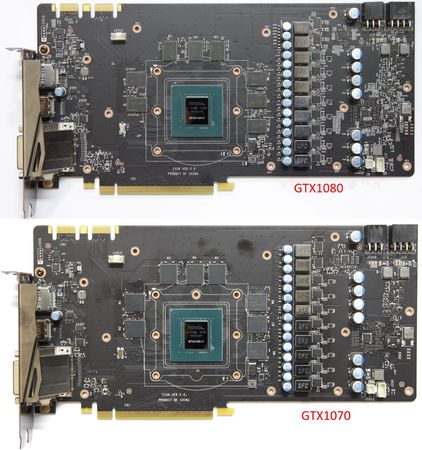

При всей своей похожести платы все таки разные. Это не удивительно, поскольку используется различный тип памяти. Спереди по середине распаян графический процессор nVidia GP104 с дополнительной маркировкой 200-A1, что означает модификацию GTX1070.
реклама

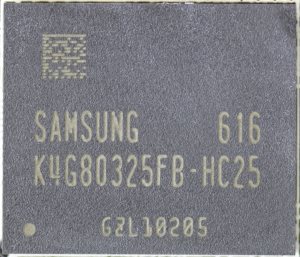

Он изготовлен на 18-й неделе текущего года в Тайване. Никакой защитной рамки по периметру не предусмотрено и мне кажется, что очень напрасно ведь даже небольшой перекос может отколоть уголок кристалла. Рядом с видеочипом буквой П распаяно восемь микросхем памяти типа GDDR5 производства компании Samsung.
Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 256-х разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт.
Практически всю правую часть платы занимает подсистема питания. Она выполнена по формуле 8+2+1 (GPU/МЕМ/PLL).

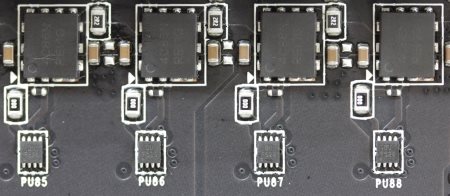

На каждую из восьми фаз, питающих графический процессор, приходится по одной транзисторной сборке ON Semiconductor NTMFD4C86N . Рядом с каждой такой микросхемой распаяно по одному драйверу, идентифицировать которые не удалось.

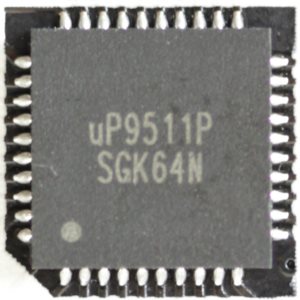

В качестве основного ШИМ контроллера здесь используется микросхема uPI Semiconductor uP9511P, который поддерживает технологию nVidia Open Voltage Regulator.
реклама
За питание памяти отвечает отдельный ШИМ контроллер, который обеспечивает две фазы.

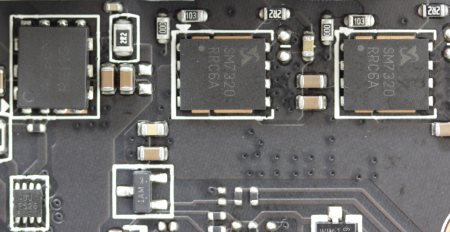

На каждую из них приходится по одной транзисторной сборке SinoPower SM7320.

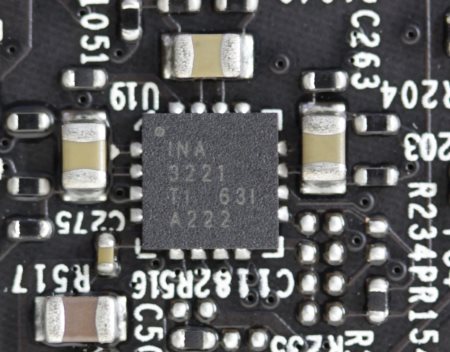

На каждую фазу приходится по одной суперферритовой катушке. Кроме этого здесь используются твердотельные конденсаторы. За мониторинг напряжения и работу с шиной I2C отвечает микросхема Texas Instruments INA3221.
Из всего вышеперечисленного можно сделать вывод, что подсистема питания полностью аналогична используемой на карте MSI GTX1080 Gaming Z, а значит и разгон должен быть ничуть не хуже, а возможно даже и лучше из-за части отключенных блоков в графическом процессоре.

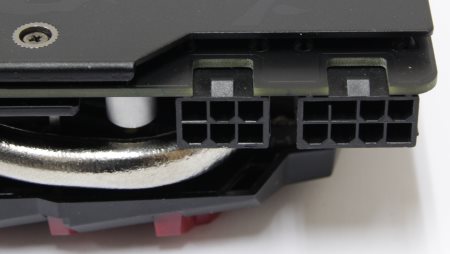

Дополнительное питание подается на видеокарту через два разъема 8-pin + 6-pin PCI-e.

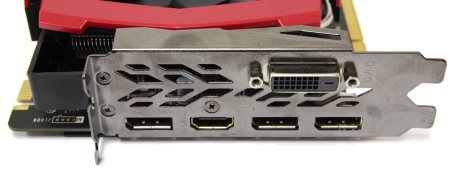

На задней панели находятся следующие видеовыходы.
- Один DVI-D;
- Три DisplayPort;
- Один HDMI.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
