Тестовый стенд, методика тестирования и ПО

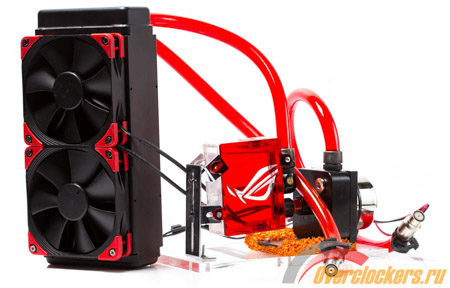

Для охлаждения видеокарты использовалась система жидкостного охлаждения CLC, в состав которой вошли:
- Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator - Black;
- Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67;
- Резервуар: Swiftech Plexiglas Small Form Factor;
- Помпа: Laing D5 5, 4500 об/мин;
- Жидкость: дистиллят 1 л;
- Топ: EK-D5 X-TOP - Acetal + EK-D5 Cover Kit (Nickel) Acetal;
- Соединение: быстроразъемные соединения Koolance с проходными термодатчиками AquaComputer, фитинги EK-CSQ 12/16 мм, адаптеры 90° и 45° G1/4, шланги PrimoChill PrimoFlex Advanced LRT 15.9 / 9.5 мм - Bloodshed Red (PFLEXA-58-R).
Конфигурация:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16, @4.0 ГГц 1.015 В, cash 4.0 ГГц 1.125 В;
- Система охлаждения процессора:
- Thermalright IB-E + Noctua NF-A15 (660 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @3200 МГц, 14-14-14-34 1T;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта @1531/8446 МГц;
- Система охлаждения видеокарты:
- Система водяного охлаждения CLC;
- Bitspower BP-WBVGNGTX980ADIISNPAC + активный «бэкплейт»;
- ASUS DirectCU H2O + активный «бэкплейт»;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
реклама
Методика тестирования и ПО

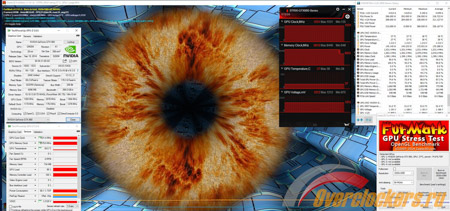

Для нагрева GPU использовался стресс-тест FurMark 1.14.1.4 (оконный режим, разрешение 1920 x 1080, Anti-aliasing 8X MSAA, продолжительность 10 минут). Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг температуры видеокарты отвечали программы HWiNFO64 v4.62-2500 и GPU-Z 0.8.1, для мониторинга состояния системы и состояния работы GPU дополнительно использовалась ASUS GPU Tweak.
Видеокарта была разогнана до 1531/8446 МГц, напряжение 1.212 В.
реклама
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев видеокарты |
|
Мониторинг температуры GPU и VRM |
GPU-Z 0.8.1 |
Дополнительный мониторинг GPU, частот и системы |
|
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~40%.

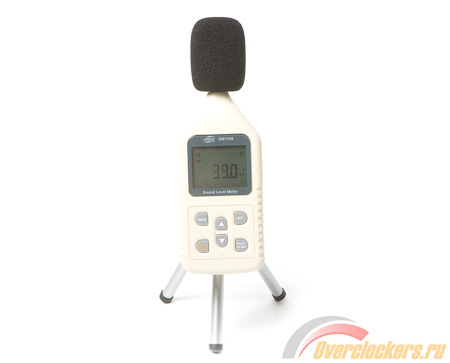

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Результаты тестирования
На графике отображена температура графического процессора видеокарты под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
°C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Уровень шума тестового стенда CLC составил 40 дБ во всех режимах тестирования.
Заключение
Тест очередной модели Bitspower окончен. И снова по итогам знакомства остаются лишь приятные впечатления. Но начну стандартно – с минусов, а уж хвалить будем потом. Недостатков в данном случае всего два, да и те мелочные. К ним можно отнести отсутствие термоинтерфейса и небольшую нехватку термопрокладки между PCB и «бэкплейтом» ближе к видеовыходам. Первый решается легко, берешь термопасту, какую душе угодно, и используешь. И со вторым все просто: отрезаешь две дополнительные полоски и ставишь их на нужное место. Правда, об этом в инструкции нигде не пишется, а стоило бы.
реклама
Теперь что касается плюсов. Водоблок Bitspower VG-NGTX980ADIIS порадовал качеством материалов и их обработки, хорошим комплектом поставки и высокой эффективностью охлаждения. Отдельно отметим наличие среди аксессуаров упорной пластины («бэкплейта»), которая не только выполняет защитно-усилительную функцию, но и участвует в охлаждении видеокарты. Ну а моддеров могут привлечь посадочные места для светодиодов и наличие в ассортименте нескольких версий (черного цвета и прозрачные). Такая предусмотрительность производителя достойна похвалы.
Итак, в случае решений Bitspower намечается хорошая тенденция, а что же модель ASUS DirectCU H2O? Как уже говорилось выше, она рассчитана на тех пользователей, которые не хотят заморачиваться и совершать лишние действия. Ведь если неаккуратно подойти к делу, можно спокойно лишиться гарантии на видеокарту. С другой стороны, этот вариант способны оценить поклонники серии ROG, те же моддеры, а также энтузиасты. Данный гибрид довольно эффективен и с учетом постоянной работы вентиляторов может стать неплохой находкой для крошечных проектов. Особенно для контуров, в которых количество и размер радиаторов ограничены.
На этом я с вами не прощаюсь – в скором времени вас ждет обзор еще одного интересного решения. До встречи!
