Обзор и тестирование водоблока полного покрытия Bitspower VG-NGTX980ADIIS для ASUS GeForce GTX 980 Strix/Poseidon (страница 3)

Особенности внутреннего строения

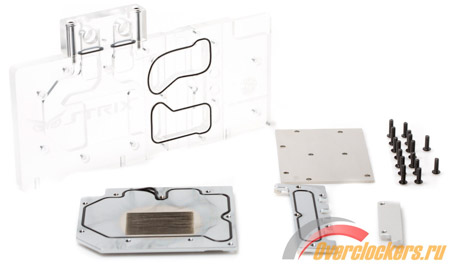

Теперь перейдем к более интересному – внутреннему строению модели Bitspower. Начнем со снятия верхней металлической пластины; кстати, на данном снимке хорошо видно качество обеспечиваемого поверхностью отражения.

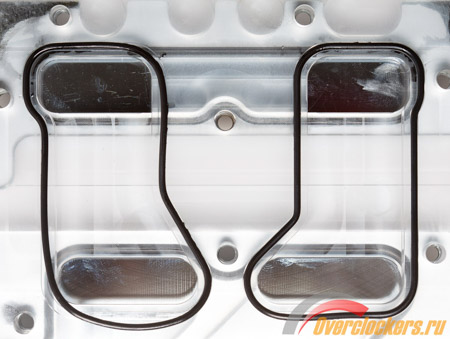

Далее выкручиваем винты и снимаем пластину, после чего можно увидеть два канала в акриловой крышке. Они нужны для соединения и направления потока от пластины GPU к пластине VRM.

По контуру каналов проходят резиновые вставки, делающие всю конструкцию герметичной.

Затем откручиваем оставшиеся винты и переходим к детальному осмотру самых важных элементов.

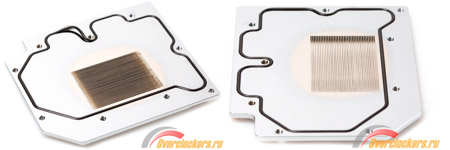

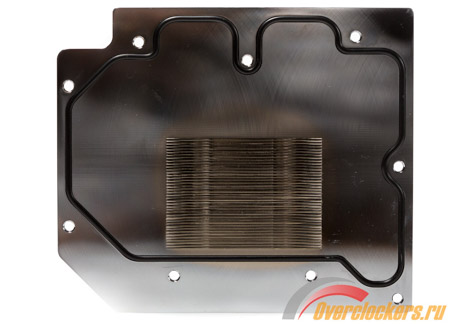

Начнем мы с пластины, которая контактирует с графическим процессором и микросхемами видеопамяти, являясь основой водоблока. Ее габариты довольно большие: толщина без учета выступов равна 6.0 мм, высота выступов GPU – 0.5 мм, RAM – 1.5 мм, о чем уже говорилось выше.

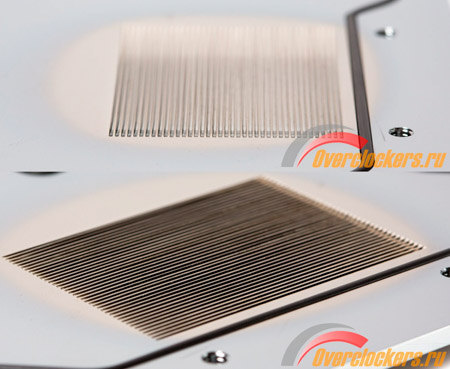

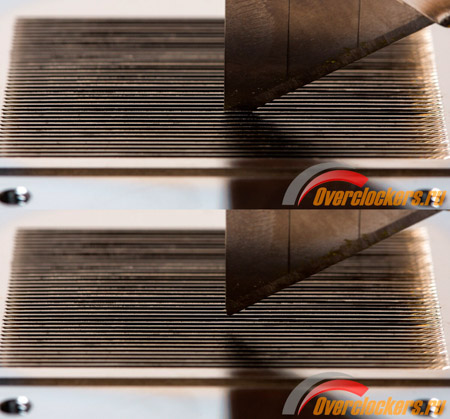

Практически по центру пластины с небольшим смещением вниз находится микроканальная структура. Длина канала составляет 54 мм, ширина всей гребенки – 42 мм.

Всего на 42 мм расположились 39 ребер толщиной ~0.5 мм и 39 каналов шириной 0.5-0.6 мм.

Глубина каналов составляет 4.5 мм, это при толщине медной пластины в зоне контакта с видеоядром 6.5 мм.

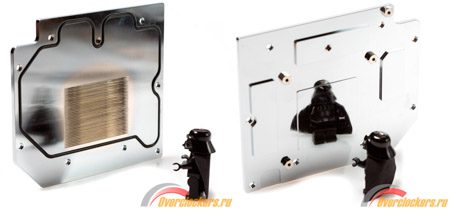

Пластина получила никелированное покрытие, хорошо обработана и отличилась зеркальным отражением с обеих сторон. Правда, отражение все же расплывчатое, но на контактной поверхности оно намного четче в сравнении с наружной стороной.

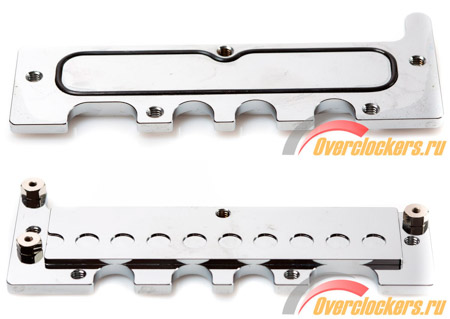

Основание зоны подсистемы питания выполнено из меди и также оснащено никелированным покрытием. Внутренняя поверхность основания лишена каких-либо углублений, если говорить проще, то это медная болванка. Но большего для охлаждения цепей питания, в принципе, и не надо. Толщина пластины составляет 5.0 мм.

Стоит отметить очень хорошее качество обработки. Впрочем, судя по предыдущему знакомству, это особенность всех продуктов компании, так что наблюдать подобное не удивительно, а вот увидеть противоположную картину было бы странно.

Контактная поверхность основания выделяется нечетким зеркальным отражением.

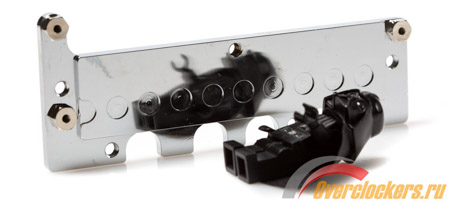

Внимания заслуживает и третий элемент, который не задействован в контуре водоблока, это металлическая болванка, отводящая тепло от самого контроллера VRM.

Напомню, что в статье об использовании «бэкплейта» видеокарты мною затрагивался вопрос охлаждения контроллера VRM. Ознакомиться с этим материалом вы можете, пройдя по ссылке.

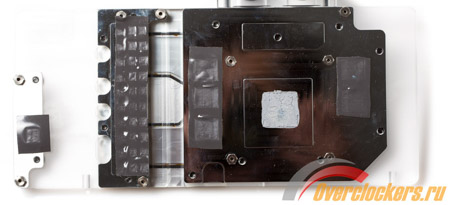

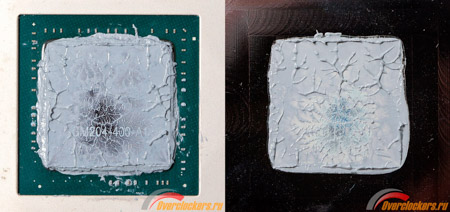

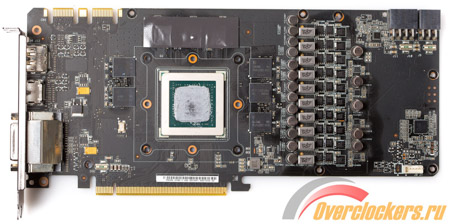

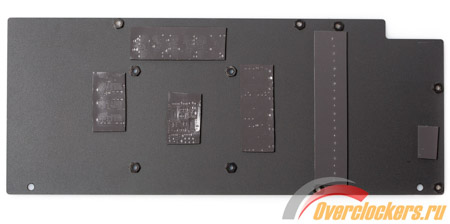

Перед тем как перейти к установке и тестированию, думаю, стоит продемонстрировать качество отпечатка и прижима. К сожалению, налицо не лучший контакт с кристаллом, но тут виной может быть его неровность, поскольку со штатным кулером есть такая же проблема.

А в остальном прижим очень хороший.
