Суперкулеры-супергерои: двухсекционные системы охлаждения Noctua, Raijintek и Phanteks против Intel Core i7-5960X (страница 5)

На этот раз сведем вместе трио супертяжеловесов – Noctua NH-D15, Phanteks PH-TC14PE и Raijintek Tisis Core Edition, некоторые из которых уже были рассмотрены в отдельных материалах. Далее мы кратко расскажем о них и устроим очную ставку с прочими, хорошо проявившими себя системами охлаждения. И пусть победит сильнейший.

22 марта 2016, вторник 12:00

Сергей Мнёв для раздела Лаборатория

Страница 5 из 6

Технические характеристики, установка и совместимость

Было решено поэкспериментировать и подать этот раздел немного в необычном виде. Данные о совместимости отображены ниже в специальной таблице, для наглядности все подкрепляется фотографиями с разных ракурсов. Ну а начнем со спецификаций.

Параметры/ Модель	Noctua NH-D15	Raijintek Tisis Core Edition	Phanteks PH-TC14PE	SilverStone Heligon HE01	Noctua NH-D15S	Thermalright SilverArrow ITX	Zalman CNPS14X
Габариты радиатора (ДхШхВ), мм	165 х 150 х 161	140 x 122 x 161	140 x 122 x 161	140 x 122 x 161	150 x 135 x 160	154 x 103 x 165	140 x 126 х 160
Масса радиатора/ масса с вентилятором, г	915 / 1300	915 / 1150	915 / 1150	915 / 1150	980 / 1150	710 / 870	770 / 875
Площадь рассеивания, см²	~11 600	~12 600	~12 000	~10 200	~11 600	~10 000	~10 500
Типоразмер вентиляторов, мм	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120
Тип конструкции	Башня	Башня	Башня	Башня	Башня	Башня	Башня
Количество секций, шт.	2	2	2	2	2	2	2
Ребра (цвет)	Алюминий (серебро)	Алюминий (маслянисто-черный)	Алюминий (матово-черный)	Алюминий (серебро)	Алюминий (серебро)	Никелированный алюминий (черный)	Алюминий (серебро)
Количество ребер	(38+7) *2=90	44*2=88	43*2=86	51+48=99	45 (38+7) *2=90	52 (40+6+6) *2=104	45+48=90
Расстояние между ребрами, мм	2.0	2.0	2.0	2.0	2.0	2.1	1.9
Толщина ребра, мм	0.5	0.5	0.5	0.5	0.5	0.3	0.4
Тепловые трубки (цвет)	Никелированная медь (серебро)	Медь (маслянисто-черный)	Никелированная медь (серебро)	Никелированная медь (серебро)	Никелированная медь (серебро)	Никелированная медь (черный)	Медь
Диаметр тепловых трубок, мм	6	8	8	6	6	6	6
Количество тепловых трубок, шт.	6	5	5	6	6	6	6
Основание	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	C1100 чистая медь с никелевым покрытием	Медь
Габариты основания (ДхШхВ), мм	40 x 38 x 12	45 x 42 x 14.5	45 x 40 x 14.5	42 x 38 x 13	40 x 38 x 12	42 x 40 x 10	34 х 34 х 8
Конструкция основания	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык друг к другу	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык друг к другу	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Медная пластина с припаянными к ней тепловыми трубками. ТТ находятся вплотную друг к другу
Модель вентилятора	SST-FHP141-H	SST-FHP141-H	SST-FHP141-H	SST-FHP141-H	Noctua NF-A15 PWM (1500)	Thermalright TY-149	ZP13525BLL
Размер вентилятора, мм	140	140	140	140	140	140	135
Вентиляторов в комплекте, шт	1	1	1	1	1	1	1
Возможное количество установленных вентиляторов (зависит от количества крепежей в комплекте), шт	3	3	3	3	2	1	2 (+1)
Цена, $	~99.00	~75.00	~99.00	~75.00	~80.00	~59.99	~54.99

Таблица совместимости кулеров в базовой комплектации.

Совместимость кулеров в базовой комплектации	Noctua NH-D15	Raijintek Tisis Core Edition	Phanteks PH-TC14PE	SilverStone Heligon HE01	Noctua NH-D15S	Thermalright SilverArrow ITX	Zalman CNPS14X
Совместимость	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011 / 2011-3; AMD Socket AM3, FM2
Перекрытие первого (верхнего) слота PCI-E	Перекрывает частично, но возможность установки видеокарты есть	Не перекрывает	Не перекрывает	Не перекрывает	Не перекрывает	Перекрывает	Не перекрывает
Перекрытие радиатором слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011	0-0-0-0 \| 0-0-0-0	0-0-0-Х \| 0-0-0-0	0-0-0-Х \| Х-0-0-0	-	-	-
Перекрытие кулером слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011	Х-Х-Х-0 \| 0-0-0-0	Х-Х-Х-Х \| 0-0-0-0	Х-Х-Х-Х \| Х-0-0-0

Noctua NH-D15

Процесс установки Noctua NH-D15 идентичен NH-D15S и наглядно отображен в обзоре Noctua NH-D15S.

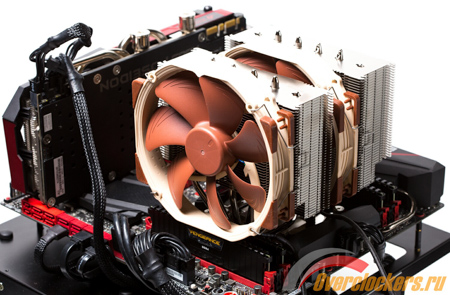

450x295 135 KB. Big one: 1500x983 325 KB

450x207 102 KB. Big one: 1500x689 253 KB

Raijintek Tisis Core Edition

По сути Raijintek Tisis Core Edition это Raijintek Nemesis без вентиляторов. С его процессом установки можно ознакомиться в обзоре последнего.

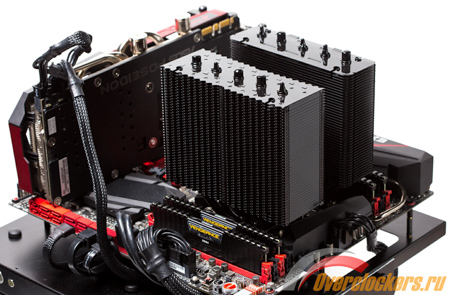

450x295 124 KB. Big one: 1500x983 359 KB

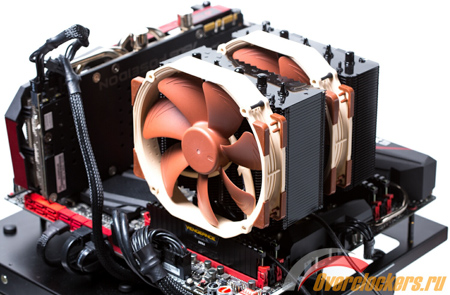

450x295 133 KB. Big one: 1500x983 272 KB

Phanteks PH-TC14PE

Что касается Phanteks PH-TC14PE, то в этом случае процесс установки аналогичен таковому для Phanteks PH-TC14S и неплохо продемонстрирован в соответствующем обзоре.
