Обзор Phanteks PH-TC14PE
Забавное совпадение, но этот супертяжеловес был подарен мне на день рождения ровно год назад моим замечательным другом Юрием К., который неоднократно помогал и помогает мне доставать разные интересные «железки». Данный экземпляр Phanteks PH-TC14PE однажды уже принял участие в статье «Обзор и сводное тестирование двухсекционных процессорных кулеров Phanteks PH-TC14S и PH-TC14PE» и проявил себя достойно, несмотря на то, что он давно уже не новинка.
Если посмотреть на остальных производителей, то они уже не раз обновляли свой модельный ряд новенькими двухсекционными системами охлаждения. А вот консерваторы из Phanteks, однажды выпустив интересную СО PH-TC14PE, еще ни разу не представили ее модификаций. Хотя не исключен и вариант, что скоро появится новая ревизия с вентиляторами, аналогичными тем, что использовались в ультратонком «двухсекционнике» Phanteks PH-TC14S.
реклама
Внешний вид и особенности строения
Несмотря на то, что Phanteks PH-TC14PE появился на свет давно и быстро набрал свою армию фанатов, в отечественной рознице его по-прежнему сложно купить. Видимо, этому способствует как малая известность бренда, так и немаленькая стоимость: ~$90 за серебристую версию и ~$100 за цветные модификации.

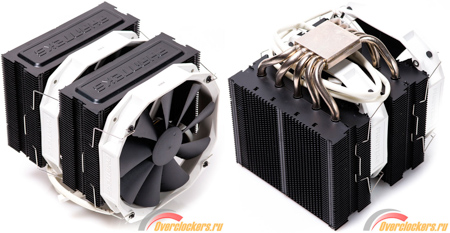

Габариты Phanteks PH-TC14PE составляют 159 х 140 х 171 мм, масса – 1250 г.

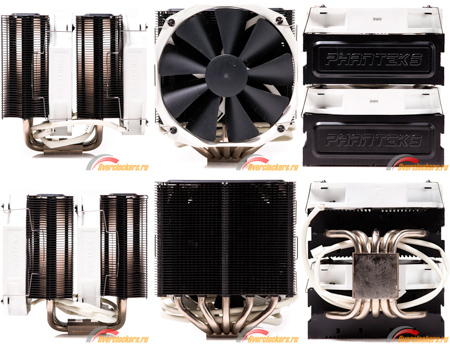

Дополнительные фотографии кулера со всех сторон приведены далее. А пока рассмотрим радиатор и вентиляторы по отдельности.
реклама
Радиатор

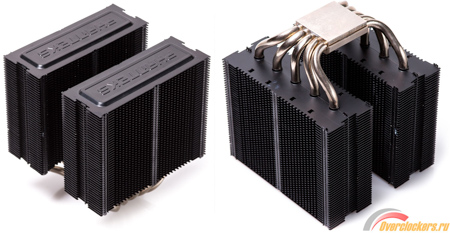

Это массивный двухсекционный теплорассеиватель, состоящий из тепловых U-образных трубок, основания из двух металлических пластин и алюминиевых ребер, нанизанных на трубки. В данном случае пятерка тепловых трубок диаметром 8 мм оснащена никелированным покрытием. И если внимательно приглядеться, то у PH-TC14PE и Tisis Core Edition теплотрубки и «подошвы» одинаковы.
Ребра радиатора окрашены в черный цвет с помощью запатентованного покрытия P.A.T.S (Physical Anti-Oxidant Thermal Shield), которое наносится запатентованным же способом C.P.S.C (Cold Plasma Spraying Coating Technology). Видимо, поэтому за другую цветовую вариацию приходится доплачивать с десяток долларов.
Тепловые трубки расположены равномерно по всей длине в черно-матовых секциях радиатора, расстояние между ними 17 мм. Толщина одного ребра равна 0.5 мм, расстояние между пластинами – 2.0 мм.
На массивных секциях разместилось по 43 пластины, благодаря этому радиатор может похвастать большой площадью рассеивания ~12 000 см2.

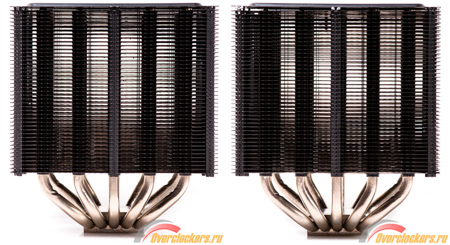

Секции радиатора идентичны друг другу, толщина каждой составляет 50 мм, а расстояние между ними – 31 мм.

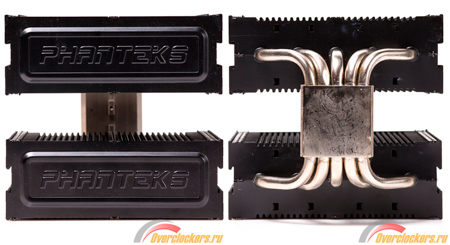

Верхние пластины несут на себе название компании, выполненное фирменным шрифтом. Основание расположено четко и симметрично по центру. Каждая тепловая трубка получила идентичный изгиб по обе стороны основания, в радиаторе они находятся ровно по центру ребер.

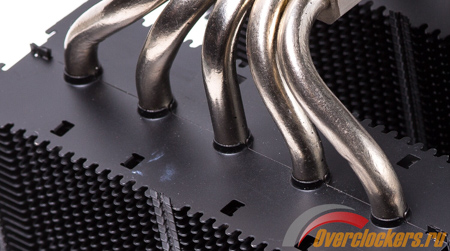

Ребра теплорассеивателя составные и очень плотно сидят на тепловых трубках, следов припоя тут нет.
Основание

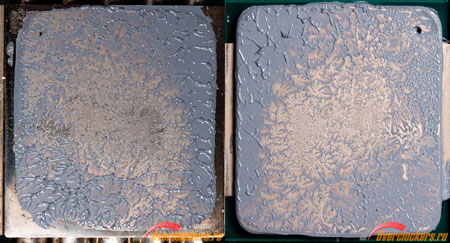

Как и в предыдущем случае, отпечаток получился неплохим. Интересно, к чему приведет настолько хороший контакт в зоне местонахождения кристалла?
реклама

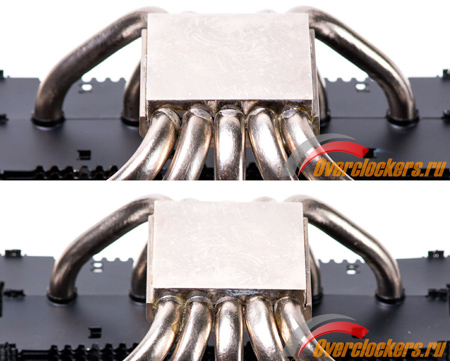

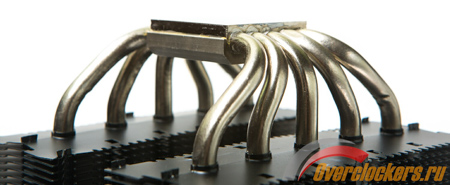

Теплотрубки пропаяны и размещены впритык друг к другу.

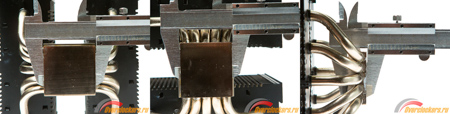

Габариты основания составляют 45 x 42 x 14.5 мм.
Тест с линейкой на ровность основания выявил небольшой горб на контактной поверхности радиатора.
Тем не менее, сам отпечаток хороший.
Вентилятор

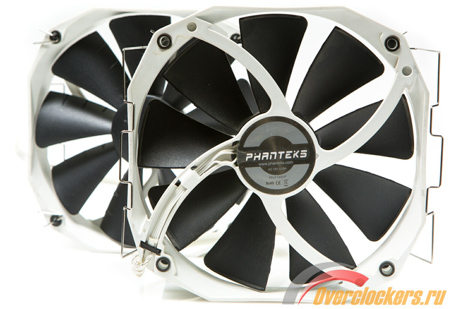

Для продува радиатора используется пара фирменных 140 мм моделей PH-F140HP с девятью лопастями.
Более подробно характеристики вентиляторов отображены в таблице.
|
|
Маркировка/Модель |
|
Поддержка ШИМ |
|
Антивибрационные вставки |
|
Размер, мм |
|
Толщина, мм |
|
Диаметр крыльчатки, мм |
|
Диаметр ротора, мм |
|
Длина лопасти, мм |
|
Количество лопастей, шт |
|
Длина провода, мм |
|
Тип коннектора, pin |
|
Скорость вращения, об/мин |
|
Воздушный поток, CFM |
|
Статическое давление, мм Н2О |
|
Уровень шума, дБА |
|
Сила тока, А |
|
Напряжение, В |
|
Подшипник |
|
Срок службы, ч |
|
Масса, г |
|
Цена, руб. |
|
